智慧商业综合体解决方案.pdf

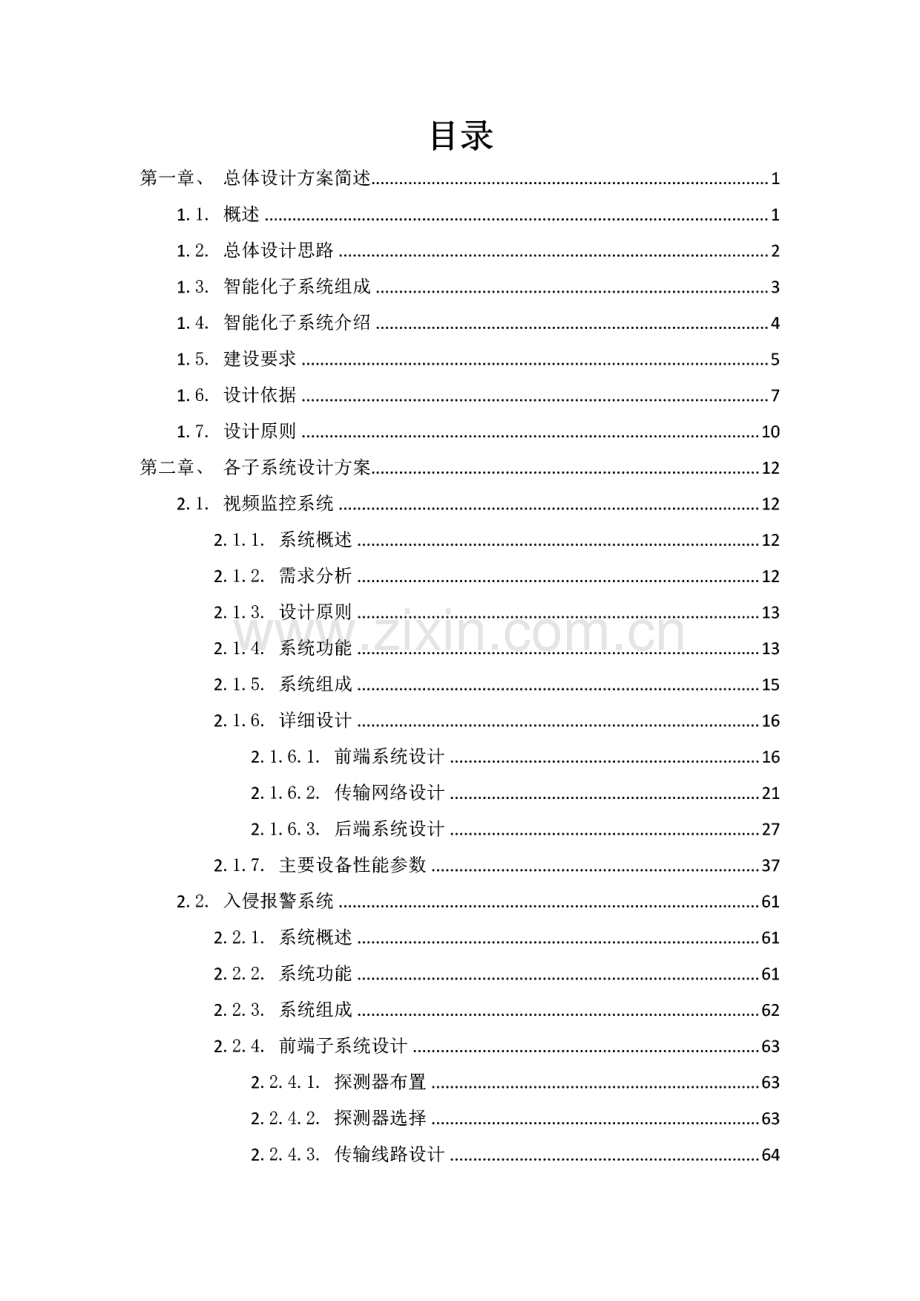

城市综合体智慧商业综合体 解决 方案目录第一章、总体设计方案简述.11.1.概述.11.2.总体设计思路.21.3.智能化子系统组成.31.4.智能化子系统介绍.41.5.建设要求.51.6.设计依据.71.7.设计原则.10第二章、各子系统设计方案.122.1.视频监控系统.122.1.1.系统概述.122.1.2.需求分析.122.1.3.设计原则.132.1.4.系统功能.132.1.5.系统组成.152.1.6.详细设计.162.1.6.1.前端系统设计.162.1.6.2.传输网络设计.212.1.6.3.后端系统设计.272.1.7.主要设备性能参数.372.2.入侵报警系统.612.2.1.系统概述.612.2.2.系统功能.612.2.3.系统组成.622.2.4.前端子系统设计.632.2.4.1.探测器布置.632.2.4.2.探测器选择.632.2.4.3.传输线路设计.642.2.4.4.控制子系统设计.642.2.5.主要设备参数.652.3.可视对讲系统.702.3.1.系统概述.702.3.2.需求分析.702.3.3.设计依据.702.3.4.设计原则.712.3.5.系统组成.722.3.6.传输方式.742.3.7.系统特点.752.3.8.系统配置原则.792.3.9.系统功能.812.3.10.主要设备参数.932.4.出入口门禁控制系统.1042.4.1.系统概述.1042.4.2.需求分析.1042.4.3.系统组成.1042.4.4.门禁系统示意图.1052.4.5.系统功能特点.1062.4.6.系统配置原则.1062.4.7.主要设备性能参数.1072.5.停车场管理系统.1122.5.1.系统概述.1122.5.2.需求分析.1122.5.3.系统组成.1122.5.4.系统功能.1152.5.4.1.基本功能.1162.5.4.2.远距离读卡系统.1212.5.4.3.车牌识别系统.1262.5.5.主要设备性能参数.1352.5.5.1.远距离读卡系统主要设备参数.1422.5.5.2.车牌识别系统主要设备参数.1452.6.电子巡更系统.1492.6.1.系统概述.1492.6.2.设计依据.1492.6.3.设计原则.1492.6.4.系统组成.1502.6.5.系统结构.1522.6.6.系统特点.1532.6.7.主要设备参数.1542.7.综合布线子系统.1562.7.1.系统概述.1562.7.2.设计原则.1562.7.3.需求分析.1572.7.4.系统组成.1582.7.5.详细设计.1602.7.5.1.工作区子系统(Work Area).1602.7.5.2.水平子系统(Horizontal Cabling).1632.7.5.3.垂直干线子系统(Backbone Cabling).1652.7.5.4.配线间子系统.1682.7.5.5.管理子系统(Administration).1692.7.5.6.建筑群子系统.1752.7.5.7.系统功能.1762.7.5.8.干线系统.1762.7.5.9.敷设/敷埋.1772.7.5.10.机柜.1772.7.5.11.机柜内布线.1772.7.6.主要设备选型性能参数.1782.8.信息网络系统.1872.8.1.系统概述.1872.8.2.需求分析.1872.8.3.网络结构.1882.8.4.详细设计.1892.8.4.1.核心层设计.1902.8.4.2.汇聚层设计.1912.8.4.3.接入层设计.1912.8.4.4.无线网络设计.1922.8.4.5,网络管理设计.1922.8.4.6.系统的安全设计.1932.8.4.7.网络IP地址规划.1952.8.4.8.VLAN 规划.1962.8.4.9.路由总体规划.1962.8.4.10.网络传输带宽设计.1972.8.4.11.网络可靠性设计.1972.8.4.12.网络安全性设计.1982.8.4.13.网络管理规划.1982.8.4.14.网络设备选型说明.1992.8.5.主要设备性能参数.2002.9.背景音乐及公共广播系统.2202.9.1.系统概述.2202.9.2.需求分析.2202.9.3.设计标准.2212.9.4.设计原则.2222.9.5.系统功能.2232.9.6.详细设计.2252.9.6.1.公共广播系统结构图.2262.9.6.2.系统技术设计.2262.9.6.3.公共广播系统指标设计.2282.9.6.4.系统参数设计.2282.9.7.主要设备性能参数.2302.10.信息发布系统.2492.10.1.系统概述.2492.10.2.需求分析.2492.10.3.设计原则.2492.10.4.系统功能.2502.10.5.系统组成.2512.10.6.详细设计.2512.10.7.主要设备性能参数.2522.11.LED大屏显示系统.2582.11.1.系统概述.2582.11.2.设计原则.2582.11.3.设计依据.2592.11.4.系统功能.2592.11.5.系统组成.2622.11.6.详细设计.2642.11.7.主要设备性能参数.2652.12.有线电视系统.2792.12.1.系统概述.2792.12.2.设计原则.2792.12.3.需求分析.2792.12.4.系统功能.2802.12.5.详细设计.2822.12.6.主要设备性能参数.2842.13.综合管理平台.2882.13.1.软件架构设计.2882.13.2.软件模块组成.2902.13.3.平台功能设计.2932.13.4.应用系统接口.3012.13.5.平台系统功能.3032.13.6.平台部署环境.3062.14.机房工程.3082.14.1.系统概述.3082.14.2.设计原则.3092.14.3.建设目标.3102.14.4.系统组成.3122.14.5.详细设计.3122.14.5.1.机房装修.3122.14.5.2.电气系统.3162.14.5.3.防雷及接地系统.3202.14.5.4.UPS电缆铺放设计.3212.14.5.5.机房综合管线系统.3222.14.5.6.机房环境监控系统.3232.14.6.主要设备性能参数.3342.14.6.1.机房工程主要设备性能参数.3342.14.6.2.机房环境监控系统主要设备性能参数.340第一章、总体设计方案简述1.1.概述随着城市的发展，位于城市交通网络发达、城市功能相对集中的区域，集商 业零售、商务办公、酒店餐饮、公寓住宅、综合娱乐五大核心功能于一体的“城 中之城”一一商业综合体，正在各个城市不断涌现；它是多个使用功能不同的建 筑空间组合而成的建筑群，其合理性在于节约用地、缩短交通距离、提高工作效 率、发挥投资效益等。具有室内外空间较大，一方面与城市规模相匹配，另一方 面则与建筑功能的多样相匹配，是一个多功能的聚集焦点；其内部交通和公共空 间贯穿起来，同时又与城市交通系统有机联系，组成一套完善的“通道树型”体 系；同时也是高科技和高智能的集合，其先进的设施充分反映出科学技术的进步 是这种建筑形式产生的重要因素。城市综合体既有大众化的一面，同时又是高科 技、高智能的结晶。因此建设一套先进、实用、便捷、高效的智能化系统对其十 分重要。第1页1.2.总体设计思路商业综合体智能化系统设计与常规智能化系统设计方案有其相似之处，又有 其侧重的方面。商业综合体智能化系统秉承了“总体规划、分布实施”的设计思 路，但对于关键系统和基础工程进行适当的倾斜,如管网、布线设计需一步到位。根据商业综合体的特征，其弱电智能化系统工程的设计要考虑以下几个方面：1）智能化子系统较多，在设计中，为实现综合体中不同业态的划分与互动，智 能化系统的配置可分为：信息设施系统、信息化应用系统、公共安全防护系统和 机房工程。在进行系统选择和设备选型时，要求符合项目的档次要求。设备外形 和安装工艺要符合装饰要求，系统组成中适当体现符合项目提倡的特色。2）各子系统前端点位很多，而且分布密集，管线错综复杂，主干线槽横截面较 大。管道交叉太多必然牺牲建筑标高甚至牺牲建筑的有效面积。综合管道在综合 体智能化中显得尤为重要，可以引入BIM设计。与传统二维设计相比，三维管 线综合设计能全面检测管线与管线之间、管线与土建之间的所有碰撞，然后由设 计人员进行调整。能对管线进行精确定位，方便统计工程量。3）商业综合体人流量、车流量大商业综合体的选址一般在城市核心商业区，建 成后人口和车辆密集，出入人员相对复杂，所以安全防范系统是设计的重点。停 车场兼顾了社会停车场功能，地下车库的停车空间大环境和标示物类似，容易迷 失方向，因此对车辆的车位引导和车辆的收费管理也是建设的重点之一；同时如 何利用核心商务区的地理优势和人流量创造广告收益，也是商业智能化需要综合 考虑的部分。4）安防设计方面采用现代视频技术和安防报警技术，着重于主要出入口、有现金 交易的位置和人员密集容易发生安全事故的区域。在主要出入口应采用视频分析 技术进行客流统计，对人员的流动做出统计分析，作为对商业活动的活动形式、活动地点以及活动力度的有效分析数据。地下车库的停车诱导系统可解决停车难 的问题，通过车牌识别技术还可实现智能反向寻车、自助缴停车费等功能。公共 信息发布可采用业主自行投资、广告商进行租用的方式；也可采用预留接口、终 端由广告商投资，向业主交纳一定管理费的方式。第2页1.3.智能化子系统组成商业综合体包含办公、商业、酒店、住宅等多种建筑功能，未来存在多重物 业管理与核算单元的可能性，建议按照不同建筑功能分区设置智能化系统。考虑 到不同租户、住户的个性化需求和偏好，并满足国家与地方规范的要求，智能化 设计重点针对公共区域与共享空间环境而设置，具体建议配置如下。公共安全防护系统：视频监控系统、入侵报警系统、可视对讲系统、出入口门禁 控制系统、停车场管理系统（含车辆引导系统）、电子巡更系统等；信息设施系统：综合布线系统、信息网络系统、背景音乐及公共广播系统、信息 发布系统、LED大屏显示系统、有线电视系统等；信息化应用系统：综合管理平台等；机房工程：监控中心机房建设、通信接入设备机房等；第3页1.4.智能化子系统介绍1）视频监控系统：负责重要点位、区域的图像化监视，为事后追溯提供视频图 像依据；2）入侵报警系统：在重要区域设置探测器和紧急报警按钮，可起到提前预警的 作用，并可与中心进行实时通话；3）可视对讲系统：在公寓楼各户内安装可视对讲，通过对讲系统方便安全地接 受访客的出入，控制大门出入口；4）出入口门禁控制系统：对重要的出入口设置门禁系统，通过权限管理，也可 使用该读卡器、指纹机等设置考勤系统。5）停车场管理系统：对地下停车场的车辆进行管理并进行车辆计费；6）电子巡更系统：设置合理的巡逻路线，通过非在线式系统实现保安巡逻管理;7）综合布线系统：是建筑群信息化建设的基础，为楼控、媒体发布、办公自动 化提供底层的链路支持，并为日后的系统扩容提供了基础保障；8）信息网络系统：为商业综合体提供网络、无线AP及电话接入服务；9）背景音乐及公共广播系统：用于播放背景音乐、紧急广播，在火警发生时播 放火警信息；10）信息显示发布系统：为商业综合体的形象宣传提供了平台，可在多媒体发布 系统上显示商场广告、商品信息、实时信息、紧急通知等多种内容；11）LED大屏显示系统：为商业综合体进行对外信息发布、形象宣传提供服务；12）有线电视系统：将市有线电视信号引入各个指定的区域；13）综合管理平台：基于网络化的统一管理平台。14）机房工程：机房系统是本项目的重中之重，包括机房建设、防雷接地、UPS 电源系统、精密空调、环境监控、温湿度监测等项目；第4页1.5.建设要求1）系统覆盖面保证信息管理、网络建设和各种专业应用软件和硬件设备覆盖商业综合体可 持续的使用周期，为商业综合体各个业务及办公环节提供技术支撑和工作环境。2）系统集成度信息集成度包括以下方面的要求，即建筑物智能化集成管理系统（BMS）和物 业自动化管理系统之间实现信息共享、网络互通、功能协同和子系统协调联动控 制。3）系统稳定可靠确保系统运行的稳定可靠、实用性强，安全性高，故障率低。4）操作简易设置简易友好的用户操作界面，使用户操作简便，并可在网络安全认证的条 件下，通过网络远程实现商业综合体智能化系统综合信息的查询。5）系统的兼容与扩展计算机平台的兼容性：包括计算机主机及终端、网络硬件、操作系统软件;软件支撑平台的兼容性：包括数据库、网络支撑软件和应用系统开发工具;应用系统的兼容性：包括监控系统，报警系统，身份识别“一卡通”管理系 统，智能化集成管理系统等；设备与产品的兼容性:选型的设备及产品应具有模块化、互换性和可扩展性。6）系统硬件商业综合体智能化系统的硬件包括：通讯网络设备、计算机、电子设备、监 控系统器材、计量仪表等。系统硬件应具有先进性，避免短期内因技术陈旧造成 整个系统性能不高和过早淘汰。在充分考虑先进性的同时，硬件系统应立足于用 户对整个系统的具体需求。应优先选择那些采用先进和成熟技术，具有可扩展及 实用性强的设备和产品。最大限度地发挥投资效益。无论是监控系统设备器材,还是通讯网络设备，都应具有良好的开放性。数字化的目的是实现设备资源和信 息资源的共享，网络融合，功能协同，因此计算机和网络系统本身应具有开放性，并应能够提供标准和开放的接口和通讯协议。用户可根据需求，对系统进行拓展 或升级。计算机和网络系统相关产品的选择要以先进性和适用性为基础，同时考 第5页虑其兼容性和扩展性。系统设备应优先选择采用国际标准设计、生产的标准化设 备产品，避免因兼容性差造成系统难以升级或拓展。随着社会与科技的不断发展和进步，商业综合体智能化集成管理及设施管理 智能化系统的规模和自动化的程度会不断扩大和提高，用户的需求也会不断变化。因此，系统的硬件充分考虑未来的可升级性。第6页1.6.设计依据本系统所涉及的设计标准、规范，产品标准、规范，工程标准、规范，验收 标准、规范，符合国家有关条例及规范，如有新的标准采纳新标准，如是国外相 应标准应得到发包方认可，这些标准包括：上级部门批准的文件及甲方设计任务书 智能建筑设计标准GB/T50314-2006 智能建筑工程质量验收规范 GB50339-2006 智能建筑工程检测规范CECS182：2005 公共建筑节能设计标准GB50189-2005 建筑节能工程施工质量验收规范 GB50411-2007 综合布线系统工程设计规范GB50311-2007 综合业务数字网基本数据速率接口标准CCITTISDN 建筑和建筑群综合布线系统工程验收规范GB50312-2007 建筑物综合布线规范 IS011801 建筑照明设计标准GB50034-2004 高层民用建筑设计防火规范GB 50045-95(2005)住宅区和住宅建筑内光纤到户通信设施工程设计规范GB 50846-2012 商业建筑物电信布线规范EIA/TIA568A 国际综合布线标准TIA/EIA 568-B 国际建筑布线标准IEC/IS011801 电信专用房屋设计规范YD/T 5003-2005 通信管道与通道工程设计规范YD 5007-2003 工业企业通信接地设计规范 GBJ 79-1985 计算机信息系统安全保护等级划分规范GB 17859-1999 计算机信息系统安全专用产品分类原则GB 163-1997第7页计算机信息系统安全测评通用技术规范DB31/T 272-2008计算机软件测试规范 GB/T 15532-2008计算站场地安全要求 GB 9361-1988信息技术设备抗扰度限值和测量方法(idt CISPR24)GB/T 17618-1998涉及国家秘密的计算机信息系统保密技术要求BMZ1-2000涉及国家秘密的计算机信息系统安全保密测评指南BMZ3-2001电子计算机场地通用规范GB2887-2000电子信息系统机房设计规范 GB 50174-2008电子信息系统机房施工及验收规范GB 50462-2008电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程接地装置施工及验收规范GB50169-2006电磁兼容限值谐波电流发射限值 GB 17625.1-2003防静电工程技术规范DGJ0B-83-2000建筑内部装修设计防火规范 GB 50222-95供配电系统设计规范 GB50052-2009建筑物防雷设计规范 GB 50057-1994(2000)建筑物电子信息系统防雷技术规范GB 50343-2004低压配电设计规范GB 50054-1995光纤分布式数据接口高速局域网标准ANSIFDDI楼寓对讲电控防盗门通用技术条件GA/T 72-2004民用建筑电气设计规范JGJ16-2008民用建筑线缆标准EIA/TIA 586民用建筑通信管理标准EIA/TIA607建筑电气工程施工质量验收规范 GB50303-2002安全防范工程技术规范GB/T50348-2004第8页电子巡查系统技术要求GA/T664-2006公共广播系统工程技术规范GB50526-2010安全防范系统雷电浪涌防护技术要求 GA/T670-2006视频安防监控系统矩阵切换设备通用技术要求GA/T646-2006视频安防监控数字录像设备 GB20815-2006视频安防监控系统技术要求 GA/T 367-2001视频安防监控系统工程设计规范 GB50395-2007入侵报警系统技术要求GA/T 368-2001安全防范系统通用图形符号 GA/T 74-2000防盗报警控制器通用技术条件GB12663-2001民用闭路监视电视系统工程技术规范 GB50198-94入侵报警系统工程设计规范 GB50394-2007出入口控制系统工程设计规范GB50396-2007电子设备控制台的布局、型式和基本尺寸GB/T 7269-2008HFC网络上行传输物理通道技术规范 GY/T 180-2001声系统设备互连的优选配接值GB/T14197-93声音和电视信号的电缆分配系统GB6510-86 30MHz1GHz有线电视系统工程技术规范GB50200-94有线电视系统双向放大器技术要求和测量方法GY/T185-2002有线电视系统用分支器和分配器(51000MHz)入网技术条件和测量方法GY/T137-1999有线电视系统输出口(51000MHz)入网技术条件和测量方法GY/T140-1999视听系统设备互联用连接器的应用GB/T15644-95视听、视频和电视系统中设备互联的优选配接值B/T15859-1995第9页1.7.设计原则在符合国家标准和规范的前提下，最大限度地满足需求。我们在技术方案中 列有针对系统特点的设计原则，在总体设计上,我们从满足甲方利益的角度出发,本着技术先进、高效便利、投资合理的精神，我们认为对于弱电智能化系统的设 计应该考虑以下几个方面：先进性原则智能化系统符合国际和国内相关标准中规定的有关三层结构的规定：即管理 层、控制层和现场层。管理层支持远程诊断和管理功能，同时支持WEB方式访 问，即具有超级权限的用户可以在世界上的任何一个角落通过INTERNET访问整 个商业综合体的管理服务器，完成远端的监视和控制。成熟性与实用性原则在考虑所选用的产品能够保证系统先进性的同时，同时也保证了所有的系统 和技术都是已经经过工程检验。产品均通过了国际国内相关认证和检测，工程案 例极多，被证明是成熟可靠产品，具有实用性，这样可以充分发挥每一设备的功 能和作用。开放性和兼容性原则在满足甲方当前要求的基础上，系统具有开放性和兼容性。在管理层，集 成管理系统采用TCP/IP协议。另外，系统还可以通过一些专用网关，对于一些 具有专用协议的第三方设备进行集成。因此，智能化系统是一个全开放性的系统，可以与未来扩展的设备具有互联 性与互操作性，且能方便地融于全球信息网络。集成性和可扩展性原则在系统设计中充分考虑本工程整体智能系统所涉及的各个子系统的信息共 享，确保智能系统总体结构的先进性，合理性，可扩展性和兼容性，能集成不同 厂商不同类型的先进产品，使商业综合体的整个智能化水平可以随着技术的发展 和进步，不断得到充实和提高。产品组网方式灵活，扩展能力强。可以通过以太网通讯，也可以通过RS485第10页总线连接。标准化和模块化原则所有系统设计严格按照国家和地区有关标准进行系统设计和设备配置，并根 据商业综合体智能系统总体结构要求，将各子系统结构化和标准化，综合体现当 今世界先进技术。安全性与可靠性原则作为一座先进的大型、综合性、现代化的智能商业综合体，必须深刻理解商 业综合体内运作设备和系统安全可靠的重要性。在设备选择和系统设计中安全性 和可靠性始终是放在第一位的。如在系统管理程序中采取严格网络等级操作措施,防止非法访问和恶意破坏。服务性与便利性原则为了方便商业综合体管理者和使用者对机电设备进行管理、操作和维护，系 统需要具有更多的人性化功能的体现，使管理者和使用者能够及时掌握被控设备 的动态，方便地完成操作。经济合理性原则设备选型和系统设计要确保满足甲方的需求，具有技术上的先进性、可行性 和实用性，达到功能与经济相统一的优化设计。第11页第二章、各子系统设计方案2.1.视频监控系统2.1.1.系统概述目前，随着国家经济建设的发展，社会的不断发展和国内的全面开放，我国 城市化进程不断加快发展，以及商务、休闲、娱乐的业务发展迅速，成了人们工 作、生活及商务活动的主要途径之一。视频监控系统属于公共安全管理范畴，随 着社会经济的发展和高新技术的日新月异，以视频监控为主的安全防范系统日益 成为智能大楼、智能化商业综合体等公共设施智能化工程不可缺少的组成部分。视频监控系统对商业综合体弱电智能化系统来讲是一个十分重要的子系统,是确保商业综合体内人身和财产安全的重要手段。视频监控系统的设计应该是一 体化的，实现对商业综合体内各种安全防范措施和功能的集成，实现监控管理、报警处理和联动控制等能的集成。2.1.2,需求分析商业综合体作为现代化、智能化住宅、商场、娱乐于一体的建筑物，安全要 求相对较高。出于对商业综合体安全管理的需要，安装视频监控系统，由技防辅 助人防，实现人、技深度结合；利用视频监控系统实时记录各重要区域的高清图 像，值勤人员也可以通过视频监控系统全方位地实时了解各区域动向情况；当有 突发事件发生时，有利于迅速观察现场并采取行动，还能集中监视事态发展及指 挥行动；视频监控系统同时能有效地威慑和预防事件的发生，并可通过录像带为 事后破案提供有力线索，提高了技防装备水平与管理档次，为商业综合体安全管 理提供服务。综上所述，商业综合体安装视频监控系统可以实现：1)通过系统的监控，使管理人员能方便、实时的监测各主要场所、重要通 道、商业综合体内、周界建筑区死角及商场边界区域状况，有利于安全管理。2)一旦有突发事件的发生能通过录像手段将情况实时记录，为调查、处理 第12页事件提供资料及依据。3）系统中心设备可采用矩阵切换技术和数字硬盘技术，把监控中心作为总 控室，监控中心能够调用任何一个地块的图像；另外，因此商业综合体监控中心 设备采用网络传输方式，管理人员能通过网络进行远程管理。4）视频监控系统与周界报警防越系统高度集成，通过一套整合的管理平台 进行统一管理。矩阵切换主机接受到报警信号后能自动将相应防区摄像机的画面 切换到指定监视器上显示，同时报警并进行硬盘录像。2.1.3.设计原则系统设计将着重从以下原则出发：兼容性：系统是一个相对开放的系统，不同产品之间有相对的标准接口，为 满足各系统之间的联动或系统集成需要，设计以符合国际标准或国际流行标准为 原则；先进性：整个系统选型应与同类产品技术发展趋势相吻合，保证系统整体的 先进性、技术寿命及后期投资的可延续性；实用性：系统着重解决安全防范的主要实际问题，力求实用，做到操作尽量 简单直观，维护方便；可靠性：选择系统及设备时，不能一味地追求设备的先进性，更重要的是考 虑其技术的成熟程度，还采取多种措施考察系统的可靠性，使其长期地发挥其功 效；模块化：系统满足在扩充及更换部分设备时的通用性及可替换性；可扩容性：系统的设备配置及选型，允许再扩容，而且做到随着技术和形势 的发展扩容升级简便。2.1.4.系统功能安居宝视频监控系统能对多台设备集中管理，提供音视频预览、远程控制设 备等功能。具体包括十一大模块：登录模块、用户管理、设备管理、音视频预览、PTZ控制、录像回放和下载、远程配置、本地配置、日志查询、帮助模块、锁屏 模块。第13页管理及控制部分包括解码器、NVR（网络硬盘录像机）、光钎收发器、视频 客户端软件等，可以实现完善的视频编解码管理功能，客户端可以提供友好方便 的人机界面功能，包括监控对象的实时监视监听、查询、云台控制、接警处理,方便用户操作。视频管理客户端能够对NVR等录像存储设备进行统一配置，对所有访问进行 统一认证和行为审计；客户端软件可以提供分布式端到端的基础视频业务，如实 时浏览控制、录像回放查询、解码输出控制（数字矩阵）功能；支持多级多域、全网时钟同步、日志管理等管理功能。系统具体功能如下：1.实时监控功能对重点部门或重要场所进行实时监控的视频采集，可通过它获得有效数据、图像或声音信息，能够全面监控到系统中所有视频图像采集点的现场图像，对突 发性异常事件的过程进行及时的监视和记忆，用以提供高效、及时地指挥和高度、布置警力、处理案件等。2.监控录像及录像回放功能网络高清存储设备实现大容量视频图像的同步录像存储，可任意调用网络高 清存储设备的监控录像，进行回放、显示、备份及存储录像文件等，采用数字视 频录像滚动存储方式，网络高清图像信息存储清晰度为1080P,存储时间不少于 30天。3.云镜控制功能各级监控中心实际应用中实现远程操作机球或云台摄像机水平、垂直转动和 图像缩放，以及自动复位和超时回归预置位等功能，具备以下功能：水平、垂直转动和变焦远程控制功能；守望功能，即在设定时间内没有接收到控制信号就自动运行设定的工作,包括：预置点、巡航扫描等。预置点功能，即能够记录某个监控点的方位、变倍数，快速调用预置点 时设备会转到该预置点，实施监控。当发生告警时，能够联动云台摄像机转动到预置点或执行巡航扫描，转 动到预案指定位置，记录详细情况。第14页4.支持本地存储功能为保证网络传输链路中断的情况下，监控录像不中断，前端摄像机支持内置 SD卡，网络恢复后可通过网络将SD卡内的录像回传至中心机房存储设备。5.远程控制功能系统能提供多级远程控制功能，即监控中心的控制键盘、系统总控主机、系 统远程客户端均能够远程控制调节前端高清网络摄像机的焦距、变倍、光圈等参 数。6.报警管理功能报警管理功能是针对整个高清系统运行过程中的所有报警事件的集中管理 机制。系统提供如下报警联动方式：声音报警、灯光报警、弹出画面报警、短信 报警、报警人工处理提示等。7.支持门磁和球机联动报警功能设备箱安装门磁开关，门磁开关与前端管理设备I/O输入口相连，当设备箱 异常开启时，门磁探测器触发报警信号，启动现场声光报警器；同时将报警信号 发送到全景摄像机，摄像机自动调用预置位对报警设备箱进行实时录像，报警解 除后摄像机自动调用原预置位，恢复正常工作状态。2.1.5.系统组成监控系统主要是前端部分、传输部分、控制部分、显示部分、供电部分组成；根据不同要求的，还有防盗报警部分有等组成；从逻辑上可以分为：前端、传输、后端三大部分。A.前端设备：主要由摄像机、镜头、支架、防护罩、云台组成，主要用于对公 共区域、重点区域进行摄像，并将视频信号传送到后端进行处理。B.传输设备：主要有交换机、光收发器、电源线、光缆、光纤跳线、光纤尾纤、光纤盒、耦合器等。C.后端设备：NVR、硬盘、解码器、监视器、光纤配线架、电脑及管理软件、各类服务器等。第15页2.1.6.详细设计2.1.6.1.前端系统设计视频监控系统根据前端安装点位的不同场景需求，选择不同类型的镜头，以 满足路面固定点、路面可控点、出入口、室内等常规场景的监控需求，根据安装 点位的特殊要求可选择智能球机，以满足制高点、大场景的远距离、大范围和大 视场的特殊场景的监控需求。通过全新的硬件平台和最优的编码算法，提供最高 效的处理能力和最丰富的功能应用平台，以给用户提供更优质的图像效果、更丰 富的监控价值及更便捷的操作管理和更完善的维护体系。摄像机类型设计系统前端全部采用1080P高清采集前端，全部选择IPC类型的产品。在选用 摄像机及相关的采集设备时，需要根据其不同的监控对象进行选择。对于治安复 杂区域、安全防范要求较高的区域，由于监控范围较广，监控对象复杂，可选用 高清高速球摄像机进行大范围监控。对于某些需要时时监控的重点区域，监控位 置较为固定，监控范围小，可选用高清固定摄像机进行监控。在人口密集的区域 实行动态场景视频监控，采用IPC高清高速球机；在通道、出入口、楼梯口、休 息区等固定场景视频监控，采用IPC高清枪型摄像机。系统采用200万像素的高清高速球机和高清枪型摄像机，所选用的摄像机满 足以下要求：A符合公安部安全防范视频监控联网系统信息传输、交换、控制技术要求规范 标准（GB/T28181-2011）的要求；A具有良好的环境适应性，适应全年各种气候（台风、雷雨、高温季节），满足 全天候（白天、黑夜24小时）工作要求；A产品温湿度范围和工业防护设计，达到IP66等级标准，符合治安监控系统部 署的要求；A在强逆光环境（如室外阳光直射及非直射场景如室内对着大厅门、窗户等）下，宜选用宽动态摄像机；A在晚上主要出入口、室外低照度环境下，选用低照度摄像机（有强光的环境下必须有强光抑制功能）；第16页A前端具备多码流编码功能，实况码流传输采用UDP,确保实时性；录像存储码 流传输采用TCP,确保录像数据网络传输安全性；A提供强大的图像编码能力，保障高质量的图像效果；A支持标准通信协议；A灵活的业务及调试接口，满足工程实施能够做到因地制宜；支持后端IP SAN 存储，不经过转发服务器。镜头的选择镜头的选用应考虑以下几点：1)镜头像焦面尺寸应等于或略大于摄像机传感器成像面尺寸；2)选用合适的镜头焦距；3)考虑环境光线的变化；4)考虑最佳监看范围；5)镜头接口类型与摄像机镜头座的接口类型要相匹配；6)尽量选择通光孔径大的镜头；7)红外摄像机，选择IR镜头。镜头的选择根据场对镜头焦距和光圈的要求决定。镜头的焦距可根据场大小和镜头与监视目标的距离确定，并按下式计算：F=AXL/H式中F一焦距(mm),A一象场高(mm)L一物距(mm),H一视场高(mm)摄取固定监视目标时，可用定焦距镜头；当视距较小而视角较大时，可选用 广角镜头；当视距较大时，宜选用望远镜头；当需要改变监视目标的观察视角或 视角范围较大时，宜选用变焦距镜头。镜头焦距与视角的对照表:焦距(mm)2.83.66.08.012.016.01/3芯片角度数89.975.750.038.526.219.8推荐距离(m)3451015201/4芯片角度数75.662.239.830.420.515.4第17页推荐距离(m)4 6 8 13 20 30前端设备安装1)设备支架及立杆监控点根据现场实际情况，室外可采用立杆安装、抱箍安装、壁挂安装等方 式，室内可采用吸顶安装、吊杆安装、壁挂安装等方式。其中抱箍、壁挂支架以 及吊杆支架有成套产品，根据现场选择符合要求的产品即可。室内摄像机的安装固定，根据摄像机型号和现场情况可采用壁装、吊装及角 装等多种形式的安装支架，安装高度不低于2.5m安装在室外的摄像机，当可借助建筑物附着安装时，选用相应的安装支架来 安装；若无合适的建筑物供附着安装，则需要选用视频监控专用立杆，安装高度 应不低于3.5m。支架安装大样图第18页2）设备弱电箱立杆安装大样图图2.图3.横臂安装大样图600第19页室外摄像机的供电、信号等需要在室外进行汇集，需用专用的防水箱进行端 接。端接箱内部安装架的设计充分考虑设备的安装位置，同时具有防雨、防尘、防高温、防盗等功能。不便于在立杆上部安装设备箱的，在地面设置设备机柜，其设计按照相关的规范标准执行，同时应具有防尘、防雨、防破坏等功能。室内摄像机的供电、信号等可选择在室内弱电间内汇聚，在弱电间内安装专 用的监控设备弱电箱，对这些设备进行收纳及管理；弱电箱在弱电间的安装位置 应与其它专业的设备箱一同规划，安装高度建议2-2.5M高；同时做好防雷、防 尘、防破坏等措施；3）防雷接地对前端供电和控制部分，需要采取有效的避雷接地措施，充分保障前端的稳 定性和可靠性。前端监控的防雷接地主要从以下三个方面进行：直击雷防护在直击雷非防护区的每个视频监控点均配置预放电避雷针，安装于监控点立 杆顶部。提前预放电避雷针利用雷云电场周围电场强度向针尖发射高压脉冲特性,提前一定的时间引导雷电放电，不至于使局部雷云电荷积累形成过大的雷击强度,降低监控点雷击接闪强度和电子设备雷击电磁脉冲强度，提高了室外监控点的保 护裕度。供电设施的雷击电磁脉冲防护电源防雷系统主要是防止雷电波通过电源对前端设备造成危害。为避免高电 压经过避雷器对地泄放后的残压或因更大的雷电流在击毁避雷器后继续毁坏后 续设备，以及防止线缆遭受二次感应，系统对前端室外防水箱220V电源进线以 及室外防水箱到摄像机的低压电源线路进行避雷接地。220V电源进线避雷标称 放电电流不小于10KV,接地线缆建议不小于6nllI?。室内设备在前端设备箱内安 装电源和信号二合一防雷器。均压等电位连接技术等电位连接是将正常不带电（或不带信息）的、未接地或未良好接地的设备 金属外壳、电缆的金属外皮、金属构架、金属管线与接地系统作电气连接，防止 在这此物件上由于感应雷电高压或接地装置上雷电入地高电位的传递造成对设 第20页备内部绝缘、电缆芯线的反击。监控点设备（含电源避雷器、控制信号避雷器）宜采用单点接地方式实现等电位连接，独立接地电阻小于10q。4）前端供电前端设备可采用两种供电方式，一种是集中供电，另一种是就近取电。集中式供电：适用于前端监控点在一个区域内相对比较集中的情况。从监控中心或电房引 供电线路到前端监控点，监控点间的电源采用并接的方式取电。采用集中供电具 有电源质量相对稳定，易于维护的优点，也是前端感知系统主要采用的供电方式。分布式供电：在前端设备的安装位置附近接取电源。适用于较分散的前端监控点供电，以 及无法提供集中供电条件的现场安装环境。在这种供电方式下，电源供应的质量 较差，维护比较困难，在无法集中供电的情况下可采取此供电方式。建议系统设备采用集中供电方式，从监控中心UPS直接供电到前端设备，电 源质量满足下列要求：稳态电压偏移不大于土 2%；稳态频率偏移不大于0.2Hz；电压波形畸变率不大于5%o2.1.6.2.传输网络设计传输网络的整体设计不仅关系到整个视频监控系统的性能，还涉及到未来监 控系统如何有效地与新技术接轨以及系统的平滑升级等问题。系统立足于满足高 清视频接入、转发、存储、解码等需求，同时选择适合的有发展前途的网络技术，充分满足未来五年监控系统业务的需求。因此首先对监控系统网络的建网思路做 一个整体规划，监控网络系统应考虑如下几个方面：1）采用新一代、主流网络技术来设计监控网络，新一代网络技术往往能提 供更高的性能，而且有更长的产品生命周期，便于维护。2）传统的设计方法是按核心层、接入层分级设计，但是随着网络管理技术 的进步和发展，网络设计向扁平型方向发展。3）监控网络需要按照模块化、结构化的原则设计，便于今后扩充和升级。第21页4）针对网络的安全隐患，系统应通过多种安全措施保障系统的安全。设计原则1）网络传输协议系统网络层应支持IP协议，传输层应支持TCP和UDP协议。2）媒体传输协议视音频流在基于IP的网络上传输时应支持RTP/RTCP协议；视音频流的数 据封装格式应符合标准要求。3）信息传输延迟时间当信息（包括视音频信息、控制信息及报警信息等）经由IP网络传输时,端到端的信息延迟时间（包括发送端信息采集、编码、
