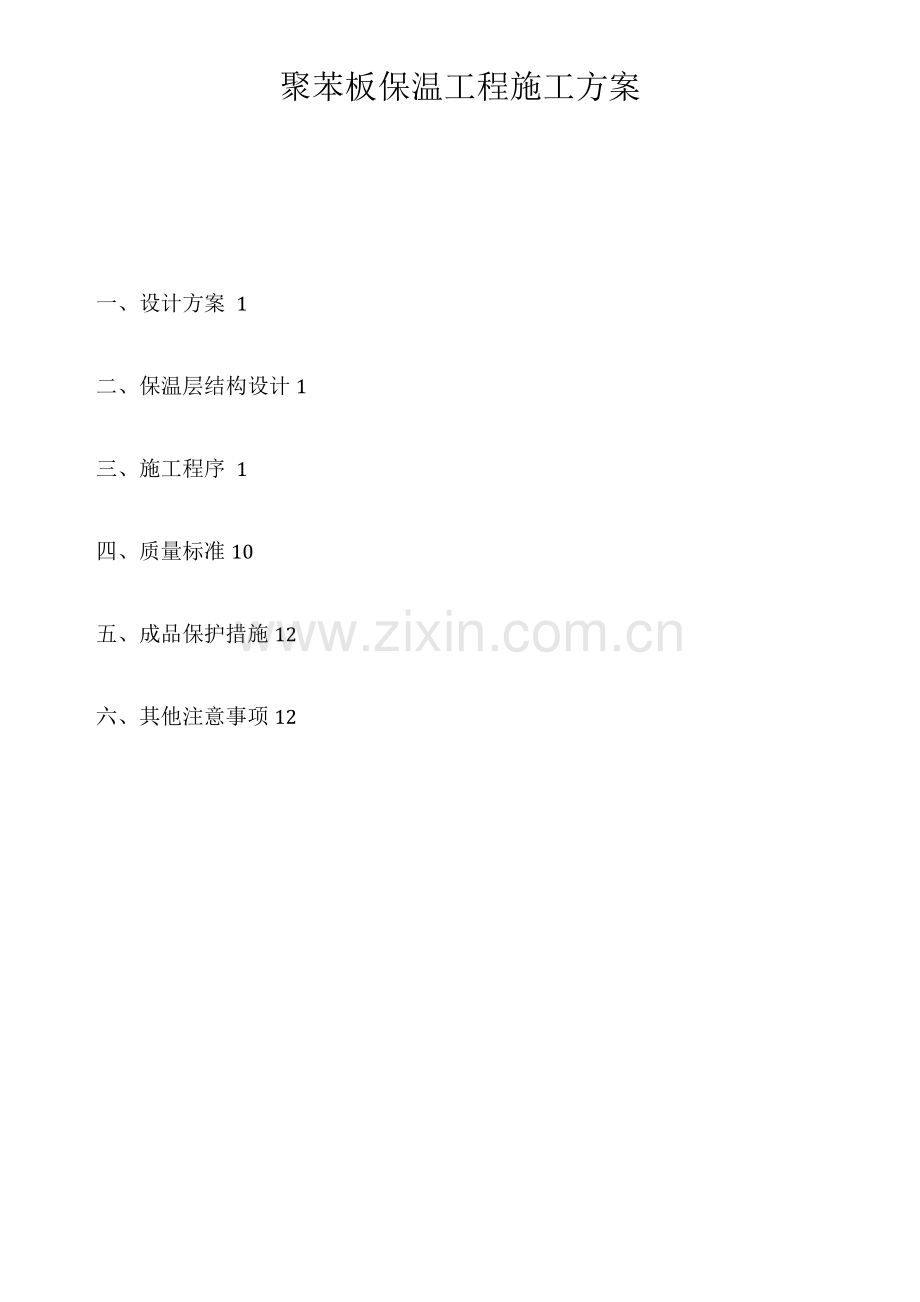

聚苯板保温工程施工方案
一、设计方案 1
二、保温层结构设计1
三、施工程序 1
四、质量标准10
五、成品保护措施12
六、其他注意事项12
一、设计方案
1、设计要求
（1）功能要求
根据地区的气候特点、该工程所处的具体位置和功能以及业主的要求，涂装完成以后应具备以下功能:
1）表面平整，无龟裂纹产生。
2）具有防水防渗作用。
3）具有一定的保洁性。
4）达到设计要求的保温效果。
5）达到设计要求的装饰效果。
（2）外观要求
表面平整，色彩达到设计要求。
、保温层结构设计
为达到上述功能，结合现有墙面基层状况，拟采用以下功能层结构
各功能层的作用及有效厚度
序号
涂层名称
有效厚度
主要作用
备注
1
基层处理层

清理墙面，使平整度误差达到3mm以内

2
苯板保温层

隔热保温

3
纤维网格布抗裂抹面砂浆
3 mm
增加抗拉强度，防开裂
含加强网
4
柔性耐水层

形成光滑细腻的表面，提高光滑度和丰满度

5
弹性平涂系列

防水，保护基面，起装饰作用

三、施工程序
1、施工要求：
1）施工温度不应低于5oC，而且施工完成后，24小时内气温高于5oC。夏季高温时，不宜在强光下施工。
2）5级以上或雨天禁止作业。
3）找平层施工前，抹灰部位根据情况提前半个小时浇水。
4）找平层用1： 3水泥基柔性找平砂浆。
5）窗，窗膀水平角及垂直角要挂线施工。
2、基层处理：
1）做外墙保温系统的墙面应进行墙体抹灰，找平基层，墙面平整度用2m靠尺检测，其平整度＜3mm,
阴、阳角方正。局部不平整超限度部位用1： 2水泥砂浆找平。
2）基层表面应光滑、坚固、干燥、无污染或其它有害的材料。
3）墙外的消防梯、水落管、防盗窗预埋件或其它预埋件、进线或其它预留洞，应按设计图纸或施工验收规范要求提前施工。
3、施工工序
面检查或处理工具准备^=＞阴阳角、门窗膀挂线i^=＞基层墙体湿润^=＞配制粘结剂，挑选保温板=：＞ 粘结保温板=：＞ 保温板塞缝，打磨、找平墙面=：＞ 保温板面批涂抗裂抹面腻子，粘结玻纤网|——＞＞ 验收
4、施工流程图：
粘贴保温板
钻孔并安装锚固件
嵌缝处理
保温板打磨
装饰件安装

材料准备

基层处理、首层托架

工具准备

配粘结胶弹线、基层翻包网
特殊部位处理
批刮抗裂抹面5#腻子
铺帖网格布
验收

5、粘贴保温板
1 .1工具明细：
1、锯条或刀锯
2、打磨保温板的粗砂纸挫子或专用工具
3、小压子或铁勺
4、铝合金靠尺
5、铁卷尺
6、线绳、线坠
7、墨斗
8、灰刀及阴阳角抿子
9、手枪钻及搅拌器
1 . 2配料工具
1、铁灰槽（建议 1mx0.4mxQ.3m）
2、小铁平锹
3、提漏（1kg/个或5kg/个）
4、塑料桶（建议能装15kg水泥作为量桶）
5、铁筛网（16目）
1 . 3粘贴保温板
1、配置保温板粘贴剂必须有专人负责，以确保搅拌质量。
2、保温板粘结剂配合比应按产品说明的要求。
3、将粉料用量桶称好后慢慢到入盛有粘结剂的铁灰槽中进行搅拌。
4、搅拌必须均匀，避免出现离析，呈粥状，。根据和易性可适当加水。
5、水为混凝土用水。
6、保温板粘结剂应随用随配，搅拌好的保温板粘结剂最好在2小时之内用光。保温板粘结剂应于阴凉放置，避免阳光爆晒。
7、聚苯板粘贴前若墙体干燥应预先撒水湿润。聚苯板自下而上逐步粘贴，贴板前应先挂好垂直线，水平线，离线贴板。铺好的板为了防止上下滑，用U钩将上下两层拉住临时固定。上下两层板必须错缝搭接，搭接长度不宜小于1/3板长，阴阳角处咬搓搭接。
8、聚苯板粘贴时，在苯板上打点，粘贴墙体面积为保温板的40%。
9、门窗洞周边、勒角、变形缝、女儿墙、其它预埋件周边满打保温板粘贴剂。带宽60mm，厚度10mm，再在聚苯板( 6mm* 9mm )余下部分涂12个点。粘贴墙体面积为保温板的50%。
10、贴聚苯板时，所有粘结点与基层同时接触，双手用力均匀左右揉动5-7次，使聚合物砂浆与墙面粘牢。
11、阴阳角相邻的两墙面所粘保温板应交错连接(如下图)

12、粘贴聚苯板时，先从门窗洞周边开始粘贴，需切割的板块放在中间。
13、雨蓬、勒角、阳角等系统尽端部位；门窗洞既突出的阳角部位；管道及其他设备穿墙洞部位；变形缝处等需要终止系统的部位粘贴时应做翻包处理，将宽度2mm-260mm的标准网与墙面粘结，粘结宽度为70mm。
14、基层上粘贴的聚苯板，板与板之间缝隙不得大于2mm，板面垂直、平整，允许偏差不超过3 mm，板面高低差不得超过1.5mm。
15、粘贴时挤出板侧的保温板粘结剂应用灰刀清除干净。
4
16、对下料尺寸偏差或切割等原因造成的板间小缝，应用聚苯板裁成合适的小片塞入缝中。
17、聚苯板粘贴一定面积后，用2m靠尺进行检查，将板压平、压实，进行初步找平，为下一道工序作好准备。
18、待聚苯板粘贴24小时后方可进行打磨，用粗砂纸挫子或专用工具对整个墙面打磨一遍，打磨时不要沿板缝平行方向，而是作轻柔圆周运动将不平处磨平，墙面打磨后，应将聚苯板碎屑清扫干净，随磨随用2m靠尺检查平整度。
19、网布必须在聚苯板粘贴24小时以后进行施工，并保证先安排朝阳面抹布工序。
20、女儿墙压顶或凸出物下部，应预贴网格布翻包。
21、装饰分格条须在保温板粘贴24小时后用分隔线开槽器挖槽。
22、保温板板边除有翻包网格布的可以在保温板侧面批柔性找平腻子，其他情况均不得在保温板侧面批柔性找平腻子。
6、粘贴玻璃纤维网格布
2.1工具明细
1、铁灰槽（建议 1mx 0.4mx 0.3m）
2、小铁平锹
3、提漏（1kg/个或5kg/个）
4、塑料桶（建议能装15kg水泥作为量桶）
5、铁筛网（18目）
6、小压子
7、木板条（截面为25mm X 15mm X 10mm）
8、刀或剪刀
9、铁抹子
10、木靠尺
11、线绳、线坠
12、刷子
13、分格线开槽器
2. 2粘贴槽玻璃纤维网格布方法
1、抗裂抹面5#腻子搅拌好，按预先需要长度、宽度从整卷玻纤网布上剪下网片，留出必要的搭接长度或重叠部分的长度。
2、在干净平整的地方剪断，下料必须准确，剪好的网布必须卷起来，不允许折叠，不允许踩踏。
3、在建筑物阳角处做加强层，加强层应贴在最内侧，每边150mm。
4、批涂抗裂抹面5#腻子时，应保持保温板面干燥，去除板面有害物质或杂质。
5、在聚苯板表面刮上一层抗裂抹面5#腻子，所刮面积应略大于网布的长或宽，厚度应一致约为2mm，除有包边要求者外，柔性找平腻子不允许涂在聚苯板侧边。
6、刮完抗裂抹面5#腻子后，应将网布置于其上，网布的弯曲面朝向墙，从中央向四周施抹涂平，使网布嵌入柔性找平腻子中，网布不应皱折，待表面干后，再在其上施抹一层柔性找平腻子，厚度1.0mm，网布不应外露。
7、网布周边搭接长度不得小于1mm，在被切断的部位，应采用补网搭接，搭接长度不得小于1mm.
8、门窗膀周边应做翻包，翻包网格布贴在最内侧，再后置一道阳角防开裂加强网。
9、门窗四角处，在翻包网施抹完后，再在门窗四角加盖一块2mm x 3mm标准网，与窗角平分线成90度角放置，贴在最外侧，用以加强；在阴角处加盖一块2mm长，宽度适合窗膀宽度标准的网片，贴在最外侧。
10、一层窗台以下，为了防止撞击带来的伤害，应先安置加强型网布，再安置标准型网布。加强网格布应对接。
11、安置加强层的施工方法与标准型网布相同。
12、墙面粘贴的网格布应覆盖在翻包的网格布上。
13、网布自上而下施抹，同步施工先施抹加强型网布，再做标准型网布。
14、网布粘完后防止雨水冲刷或撞击，容易碰撞阳角，门窗应采取保护措施，上料部位采取防污染措施，发生表面损坏或污染必须立即处理。
15、施工后保护层4小时内不能被雨淋。
16、保护层终凝后及时喷水养护，昼夜平均气温高于15oC时不得少于48小时，低于15oC时不得少于72小时。
四、质量标准
1、保证项目
1.1聚苯板、网格布的规格和各项技术指标，粘结剂、聚合物砂浆的配制原料的质量，必须符
合本规程及有关标准的要求。
检验方法：检查出厂合格证或进行复验。
1.2聚苯板必须与墙面粘结牢固，无松动和虚粘现象。
检查数量：按楼每20米长抽查一处（每处2延长米），但不少于3处。
1.3聚合物水泥砂浆与聚苯板必须粘结牢固，无剥落、空鼓。面层无爆灰和裂缝。
检查数量：按楼每20米长抽查一处（每处2延长米），但不少于3处。
检验方法：用小锤轻击和观察检查
2、基本项目
2.1每块聚苯板与墙面的总粘接面积，首层不得小于60%，其他层不得小于40%。
检查数量：按楼层每20m长抽查一处，但不少于3处，每处检查不少于2块。
注：检验应在粘接剂凝结前进行。
3、允许偏差项目
3.1聚苯板安装的允许偏差应符合表3.1的规定
表3.1聚苯板安装允许偏差及检查方法
项次
项目
允许偏差（mm）
检查方法
1
表面平整
3
用2m靠尺和契形塞尺检查
2
垂直度
每层
5
用2m拖线板检查
全高
H/10且不大于20
用经纬仪或吊线和尺量检查
3
阴阳角垂直
4
用2m拖线板检查
4
阴、阳角方正
4
用2mm方尺和契形塞尺检查
5
接缝高差
1.5
用直尺和契形塞尺检查
注：H为墙全高；检查数量按楼每20米长抽查一处（每处2延长米），但不少于3处。
3.2保温墙面层执行国家标准《建筑工程质量检验评定标准》（GBJ301---88）第十一章第一节“一般抹灰工程"的规定。
五、成品保护措施
1、施工中各专业公众应紧密配合，合理安排工序，严禁颠倒工序作业。
2、对抹面完成的保温墙体，不得随意开凿孔洞，如确实需要，应在达到设计强度后方可进行，安装物件后周围应恢复原状。
3、应防止重物撞击墙面。
六、其他注意事项
1、各种材料用分类存放并挂牌标明材料名称，不得用错。聚苯板自生产日起至少存放42天，才可上墙。
2、夏季施工时，若砂浆凝结速度过快，可通过试验掺入柠檬酸以延长凝结时间，但最多不得超过水泥用量的0.4%。同时应适当安排不同作业面的作业时间，尽量避开日光爆晒时段。
3、网格布裁剪应尽量顺经纬线进行。
4、拌制粘结剂和聚合物砂浆宜用电动搅拌器，用毕清理干净。
5、应严格遵守有关安全操作规程，实现安全生产和文明施工。
