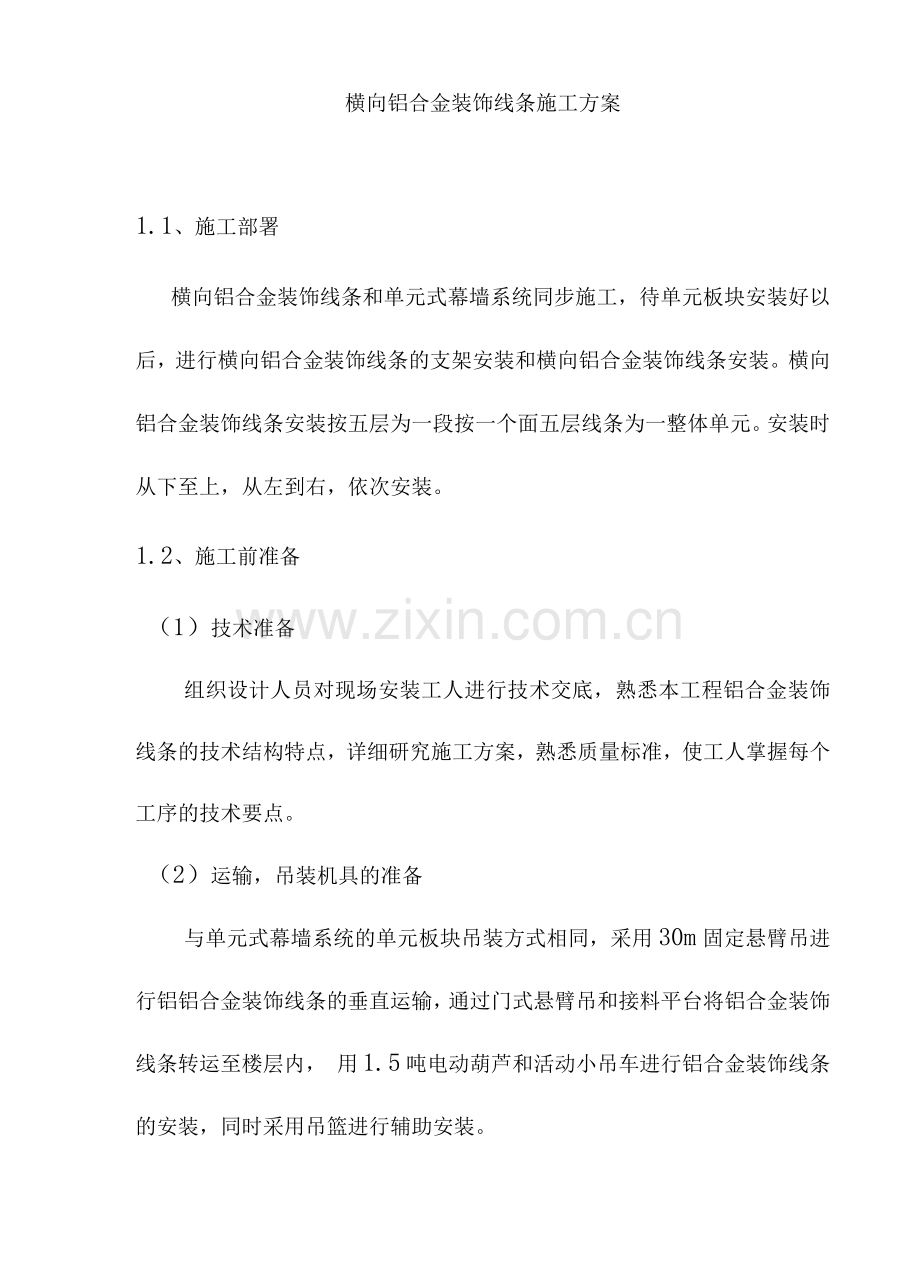

横向铝合金装饰线条施工方案
1.1、施工部署
横向铝合金装饰线条和单元式幕墙系统同步施工，待单元板块安装好以后，进行横向铝合金装饰线条的支架安装和横向铝合金装饰线条安装。横向铝合金装饰线条安装按五层为一段按一个面五层线条为一整体单元。安装时从下至上，从左到右，依次安装。
1.2、施工前准备
（1）技术准备
组织设计人员对现场安装工人进行技术交底，熟悉本工程铝合金装饰线条的技术结构特点，详细研究施工方案，熟悉质量标准，使工人掌握每个工序的技术要点。
（2）运输，吊装机具的准备
与单元式幕墙系统的单元板块吊装方式相同，采用30m固定悬臂吊进行铝铝合金装饰线条的垂直运输，通过门式悬臂吊和接料平台将铝合金装饰线条转运至楼层内， 用1.5吨电动葫芦和活动小吊车进行铝合金装饰线条的安装，同时采用吊篮进行辅助安装。

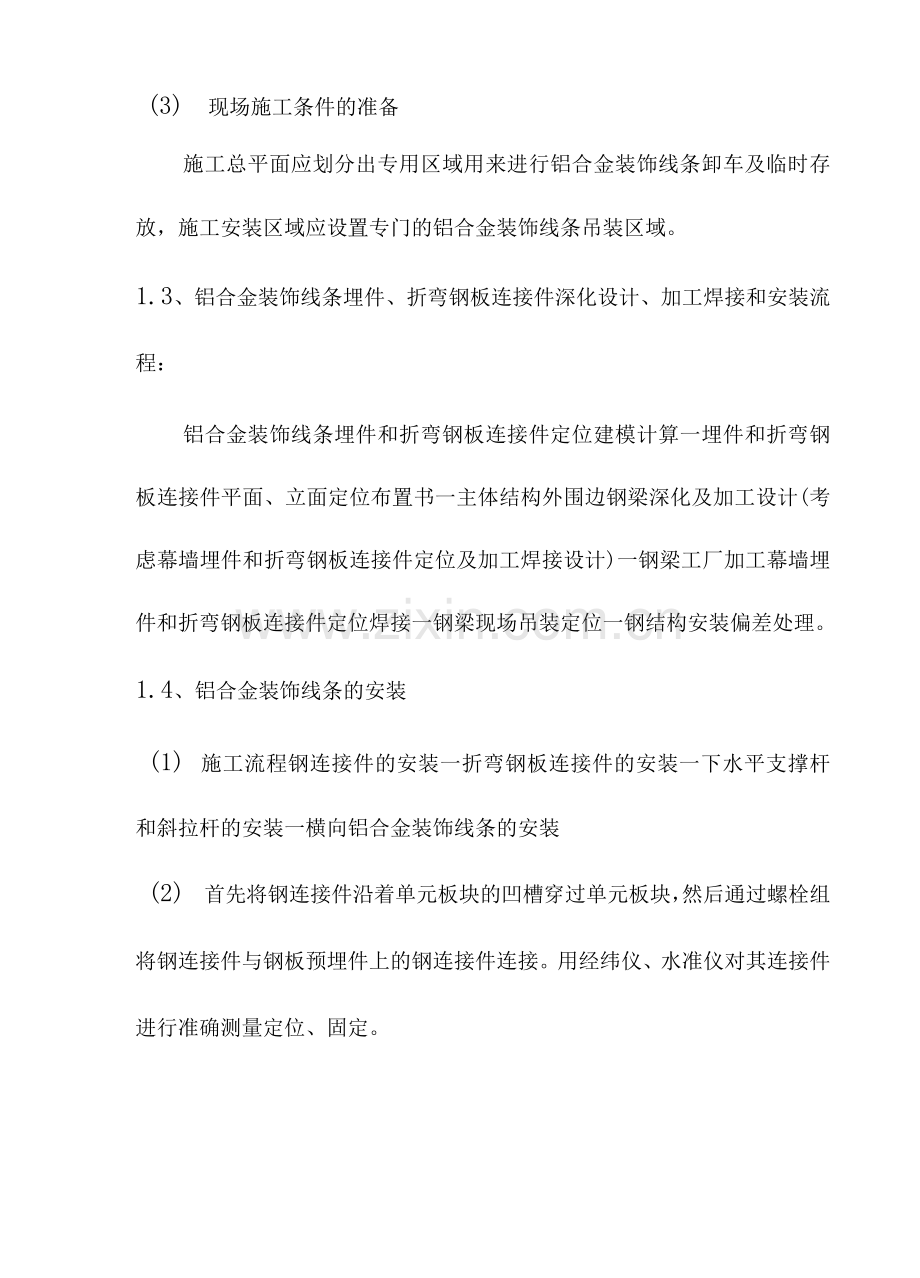

(3) 现场施工条件的准备
施工总平面应划分出专用区域用来进行铝合金装饰线条卸车及临时存放，施工安装区域应设置专门的铝合金装饰线条吊装区域。
1.3、铝合金装饰线条埋件、折弯钢板连接件深化设计、加工焊接和安装流程：
铝合金装饰线条埋件和折弯钢板连接件定位建模计算一埋件和折弯钢板连接件平面、立面定位布置书一主体结构外围边钢梁深化及加工设计(考虑幕墙埋件和折弯钢板连接件定位及加工焊接设计)一钢梁工厂加工幕墙埋件和折弯钢板连接件定位焊接一钢梁现场吊装定位一钢结构安装偏差处理。
1.4、铝合金装饰线条的安装
(1) 施工流程钢连接件的安装一折弯钢板连接件的安装一下水平支撑杆和斜拉杆的安装一横向铝合金装饰线条的安装
(2) 首先将钢连接件沿着单元板块的凹槽穿过单元板块，然后通过螺栓组将钢连接件与钢板预埋件上的钢连接件连接。用经纬仪、水准仪对其连接件进行准确测量定位、固定。
（3）通过装饰螺栓将折弯钢板连接件与钢连接件连接安装。

（4 ）首先通过螺栓将下斜拉杆和折弯钢板连接件之间圆钢
管上焊接好的耳板连接，然后通过螺栓将下水平支撑杆和折弯钢板连接件安装。
（5）横向铝合金装饰线条的安装
1）铝合金装饰线条吊运：通过活动小吊车进行横向铝合金装饰线条的吊运。吊前试吊，调节好铝合金装饰线条安装定位所需倾斜角度。
2）安装时将横向铝合金装饰线条单元板块的铝合金底横梁与下段板块的铝合金顶横梁上下插接，然后通过螺栓将上水平支撑杆与铝合金立柱之间的临时连接安装工件（12mm厚耳板）连接。待铝合金装饰线条单元板块固定好以后，方可将吊钩移开。
横向铝合金装饰线条插接三维示意图
按照以上施工流程进行每层铝合金线条小段的安装，然
后进行上面一层的铝合金装饰线条小段的安装。
1.5、横向铝合金装饰线条单元板块安装过程中应注意的问题
（1）建议铝合金装饰线条埋件预埋件和折弯钢板连接件在主体钢结构边梁设计和钢梁深化加工设计时，幕墙设计便参与配合钢梁深化加工设计，把铝合金线条埋件和折弯钢板连接件一并设计，在工厂一次加工完成。
（2）单元板块安装完毕后，进行铝合金线条折弯钢板连接件安装。安装时用经纬仪、水准仪对其连接件进行准确测量定位、固定。
（3）横向铝合金装饰线条安装按每五层为一段为保证每小段铝合金线条安装安全稳定，应做好水平支撑杆和斜拉杆的固定连接。
（4）铝合金线条构配件在工厂加工，汽车运至现场，现场组装成3mX层高的小单元铝合金线条板块。
（5）铝合金线条吊装：垂直铝合金线条 用二吊点吊装法吊运
安装，倾斜铝合金线条采用四吊点吊装法吊运安装。吊前试吊，调节好铝合金线条安装定位所需倾斜角度。
1）板块吊装前认真检查各起重设备的可靠性，安装方式的正确性。
2）认真核实所吊板块重量，严禁超重吊装。
3）起重工与起重机械操作者认真配合，严防操作失误。
4）吊装人员都应谨慎操作，严防板块擦、碰伤情况。
5）吊具起吊单元铝合金线条板块时，吊钩上应有保险，应使各吊装点的受力均匀，起吊过程应保持单元板块平稳，以减小动能和冲量。
6）单元铝合金线条板块调至接料平台上时，待板块放置平稳后方可将吊钩移开。
7）吊装工作属临边作业，操作者必须系好安全带，所使用工具必须系绳防止坠物情况发生。
8）在恶劣天气（如大雨、大雾、6级以上大风天气）不能
进行吊装工作。
9 ）安装工人应学习并执行单元式幕墙安装的技术规范，确保安装质量。
1.6、铝合金外遮阳幕墙系统的半成品及成品保护
横向铝合金装饰线条单元板块设置专用堆放场地，周转架方便运输、装卸和存放。单元板块存放时依照安装顺序先出后进的原则排列放置，防止多次搬运对单元板块造成损坏、变形，保证幕墙质量。单元板块应避免直接叠层堆放，防止单元板块因重力作用造成变形或损坏。
