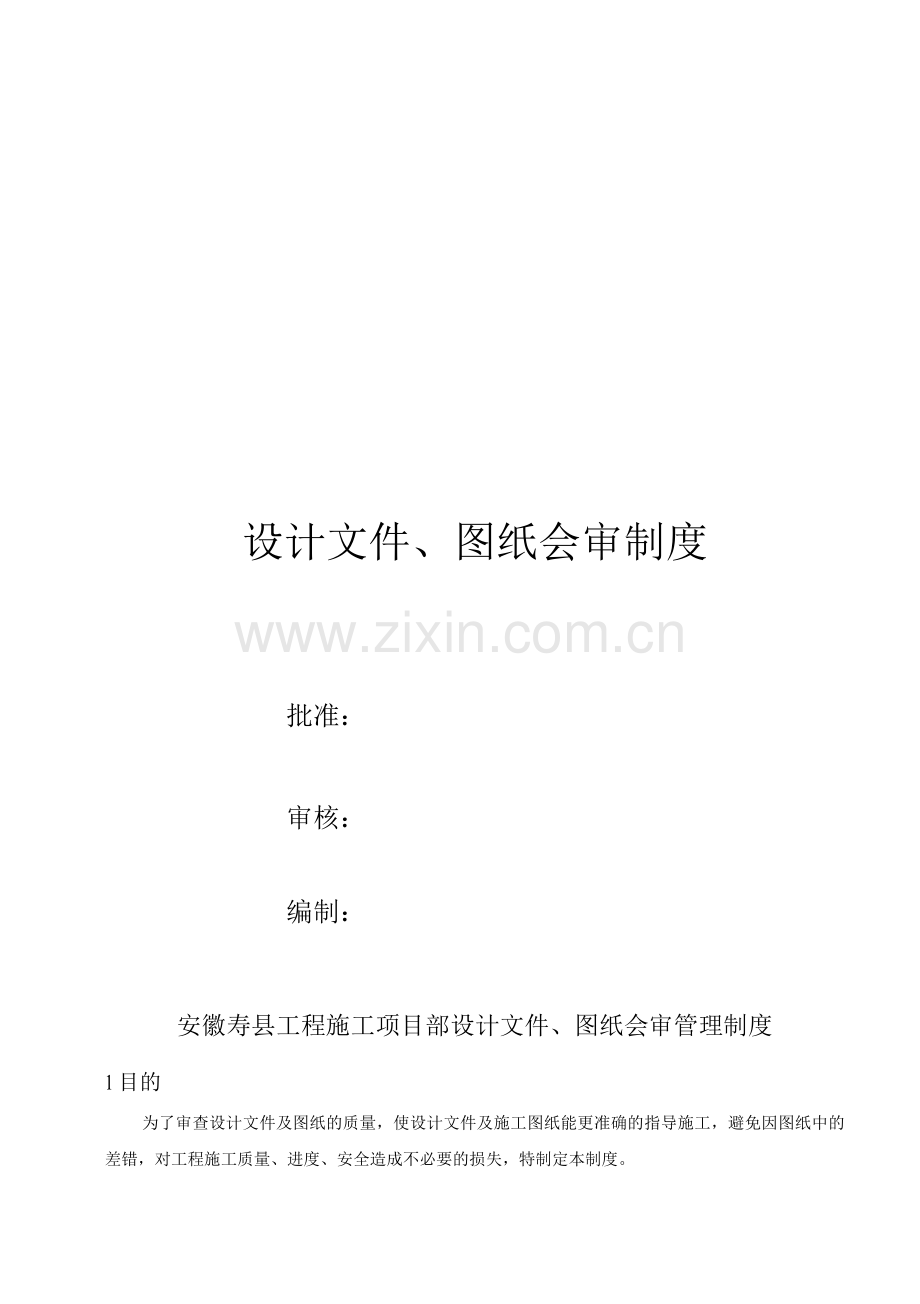

设计文件、图纸会审制度
批准：
审核：
编制：
安徽寿县工程施工项目部设计文件、图纸会审管理制度
1目的
为了审查设计文件及图纸的质量，使设计文件及施工图纸能更准确的指导施工，避免因图纸中的差错，对工程施工质量、进度、安全造成不必要的损失，特制定本制度。

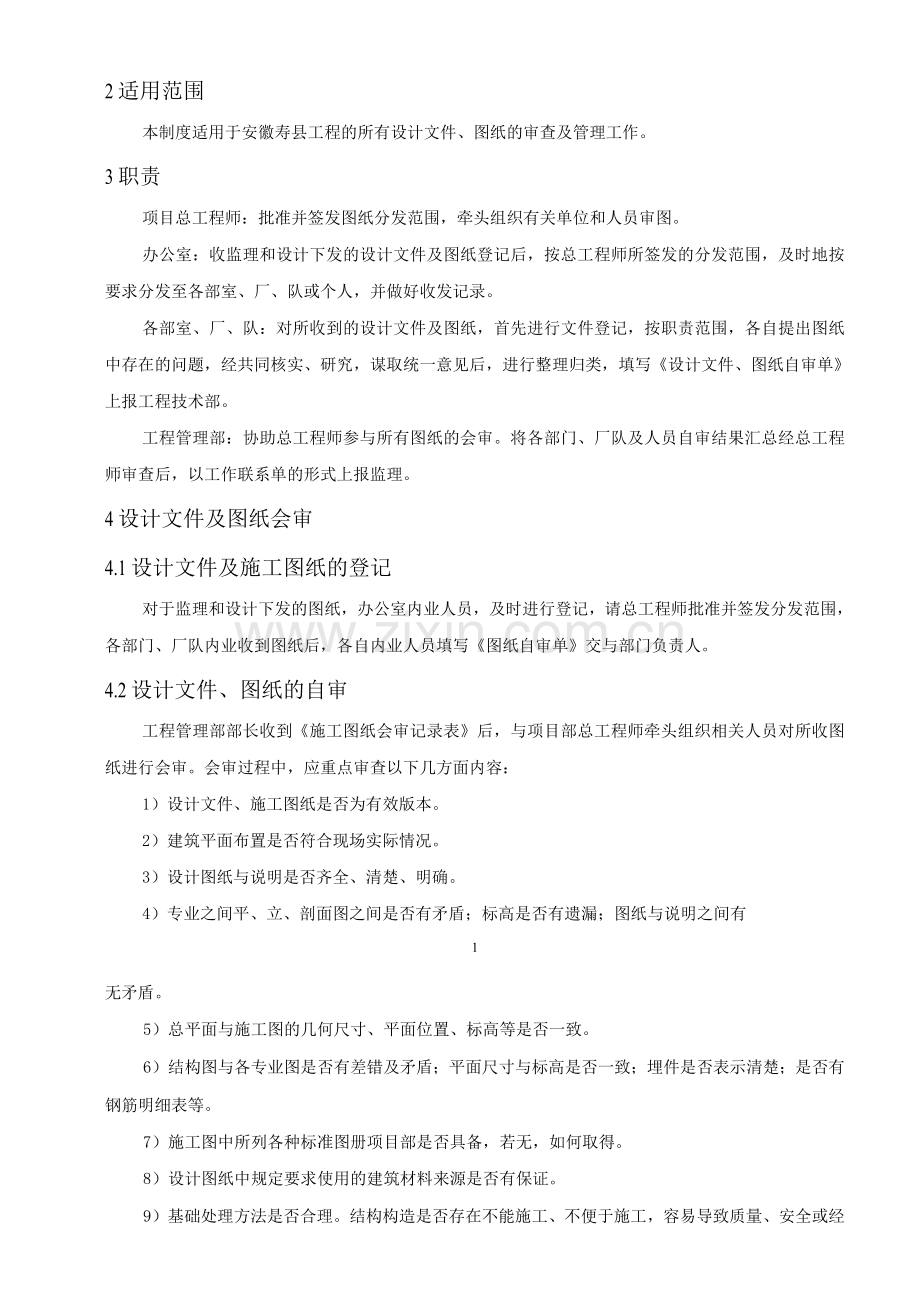

2适用范围
本制度适用于安徽寿县工程的所有设计文件、图纸的审查及管理工作。
3职责
项目总工程师：批准并签发图纸分发范围，牵头组织有关单位和人员审图。
办公室：收监理和设计下发的设计文件及图纸登记后，按总工程师所签发的分发范围，及时地按要求分发至各部室、厂、队或个人，并做好收发记录。
各部室、厂、队：对所收到的设计文件及图纸，首先进行文件登记，按职责范围，各自提出图纸中存在的问题，经共同核实、研究，谋取统一意见后，进行整理归类，填写《设计文件、图纸自审单》上报工程技术部。
工程管理部：协助总工程师参与所有图纸的会审。将各部门、厂队及人员自审结果汇总经总工程师审查后，以工作联系单的形式上报监理。
4设计文件及图纸会审
4.1设计文件及施工图纸的登记
对于监理和设计下发的图纸，办公室内业人员，及时进行登记，请总工程师批准并签发分发范围，各部门、厂队内业收到图纸后，各自内业人员填写《图纸自审单》交与部门负责人。
4.2设计文件、图纸的自审
工程管理部部长收到《施工图纸会审记录表》后，与项目部总工程师牵头组织相关人员对所收图纸进行会审。会审过程中，应重点审查以下几方面内容：
1）设计文件、施工图纸是否为有效版本。
2）建筑平面布置是否符合现场实际情况。
3）设计图纸与说明是否齐全、清楚、明确。
4）专业之间平、立、剖面图之间是否有矛盾；标高是否有遗漏；图纸与说明之间有
1
无矛盾。
5）总平面与施工图的几何尺寸、平面位置、标高等是否一致。
6）结构图与各专业图是否有差错及矛盾；平面尺寸与标高是否一致；埋件是否表示清楚；是否有钢筋明细表等。
7）施工图中所列各种标准图册项目部是否具备，若无，如何取得。
8）设计图纸中规定要求使用的建筑材料来源是否有保证。
9）基础处理方法是否合理。结构构造是否存在不能施工、不便于施工，容易导致质量、安全或经费等方面的问题。
10）施工安全是否有保证。
各自提出图纸中存在的问题，经共同核实、研究，谋取统一意见后，进行整理归类，填写《施工图纸会审记录表》。将需澄清的问题上报监理单位，由监理单位报请设计单位书面答复。
4.3会审程序
⑴会审由设计管理部召集进行，并有资料室分别通知设计、监理、分包协作施工单位（施工单位分包的由施工单位通知）参加。
（2）会审分“专业会审”和“综合会审”解决专业自身和专业与专业之间存在的各种矛盾及施工配合问题。无论“专业会审”或“综合会审”，在会审之前，应先由设计单位交底，交待设计意图、重要及关键部位，采用的新技术、新结构、新工艺、新材料、新设备等做法、要求、达到的质量标准，而后再由各单位提出问题。
（3）会审时，由项目技术人员提出自审时的统一意见并做记录。会审后监理工程师整理好图纸会审记录，由各参加会审单位盖章后生效。
（4）根据实际情况，图纸也可分阶段会审，如地下室工程、主体工程、装修工程、水电暖通等。当图纸问题较多较大时，施工中间可重新会审，已解决施工中发现的设计问题。4.4会审记录
⑴ 会审记录由监理单位执笔完成。
（2）工程项目名称（分阶段会审时要标明分项工程阶段）。
（3）参加会审的单位要全称）及其人员名字（禁止用职称代替）。
（4）会审记录的内容
⑸建设单位和施工单位对设计图纸提出的矛盾、问题，由设计予以答复修改（要注明图、图号，必要时要附图说明）。
⑹施工单位为便于施工，施工安全或建筑材料等问题要求设计单位修改部分设计的会审结果与解决办法(要注明图、图号，必要时要附图说明)。
⑺会审中尚未得到解决或需要进一步商讨的问题。
⑻列出参加会审单位名称、并盖章后生效。
4.3设计文件、设计图纸管理办法
第一章总则
第1条 目的。为做好设计图纸的管理工作，使其收发及时、手续齐全、废图绝迹、不遗失、无差错，特制定本办法。
第2条 适用范围。本办法适用于企业所有工程项目的图纸管理工作。
第3条相关部门及人员职责
(1) 工程技术部负责图纸管理的监督指导。
(2) 项目部工程技术部门负责本项目的图纸管理。
(3) 专业公司等单位负责图纸的二级管理。
第二章管理内容
第4条设计图纸的接收
(1) 项目部工程技术部门图纸管理人员按合同规定接收设计图纸，准确核对后，编制《图纸目录》，报技术部门专业工程师审核。
(2) 图纸管理人员将《图纸目录》报告总工程师和项目部工程技术部门负责人，由项目部工程技术部门负责人及时规定发图顺序及图纸分配情况。
(3) 需进行翻译的有关图纸先进行目录翻译，再按有关翻译的约定进行其他内容的翻译。
(4) 必要时需进行图纸催交工作。
第5条设计图纸的登记
(1) 对接收的图纸(或翻译工作完成的)进行分类、统一编号、盖章标石。
(2) 工程技术部门负责人随时检查登记、统计情况的准确程度，防止漏登情况的发生。
(3) 图纸应首先归档一份。
第6条设计图纸的发放
(1) 按工程技术部门负责人的规定，以先后顺序和数量通知施工的专业公司和有关部室领取设计图纸。
(2) 专业公司等单位的图纸接收人为资料员或专职工程师，有关职能部室为内勤员或
负责人。
(3) 图纸发放应办理发放手续，接收人核查无误后进行签字。
(4) 专业公司等单位和项目部各部门办理接收及发放手续，做好图纸的二级管理工作(收图登记、发图登记、领取人签字)。
第7条作废图纸的处置
(1) 对施工中由于变版而作废的图纸，工程技术部门发布变更通知，各使用部门资料员或内勤人员将作废图纸及时交回工程技术部门，回收的作废图纸由工程技术部门负责确认批准，造册登记后做销毁处置。
(2) 若需留作参考时，加盖作废标识章，并隔离存放。
第8条 施工人员以及用图人应爱护图纸，防止丢失和损坏。
第9条 若须进行图纸复印，由用图单位提出申请，报工程技术部门负责人批准，由工程技术部门统一复印并登记。
第10条对于工程需要借用的图纸，工程技术部门负责人批准，办理借阅手续，并及时归还。存档的图纸一律不予借出。
第11条 施工图纸的存档工程竣工后，根据企业档案室的要求，由项目部工程技术部门对图纸进行整理，作为企业的存档资料。
第三章零星图纸的管理
第12条 零星工程图纸由总设计师在设计部的《设计通知单》上签字确认。
第13条 零星工程图纸发放范围为工程部、项目部各一份，领用人在《设通知单上》签收。
第14条修改变更图纸的发放范围按原发放范围实施。
第四章相关文件记录
第15条 相关文件记录包括《图纸记录》、《到图登记表》、《图纸发放登记记录》、《图纸借阅等记录》、《作废图纸回首记录》和《作废图纸销毁处置记录》等。
5控制
未经会审过的设计文件、图纸，一律不得发放。
6附录
《设计文件、施工图纸会审记录表》。
设计文件、施工图纸会审记录表
第 页 共 页
工程项目

主持人
会议日期年 月 日
会审记录：
会审结论：
参加评审部门、
人员
工程管理部：
质保部：
经营部：
机物部：
安全部：
其他管理人员：
记录人
年 月 日
审核人
年 月 日
审定人
年 月 日
批准人
年 月 日
