粉煤灰八项常规项目检测操作细则.docx

粉煤灰操作细则
一、含水量的试验方法
1、操作步骤
称取粉煤灰试样50g,准确至0。0也倒入蒸发皿中；将烘干箱温度调整并控制在105笆110笆；将粉煤灰试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量，准确至0.01g。
2、计算公式
W = [(W1 W0) / W1] x 1
式中：W含水量，％；
W1烘干前试样的质量，g；
W0烘干后试样的质量，g；
计算至0。1%.
二、细度的试验方法
1、 操作步骤
将粉煤灰样品置于温度为105笆110笆烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

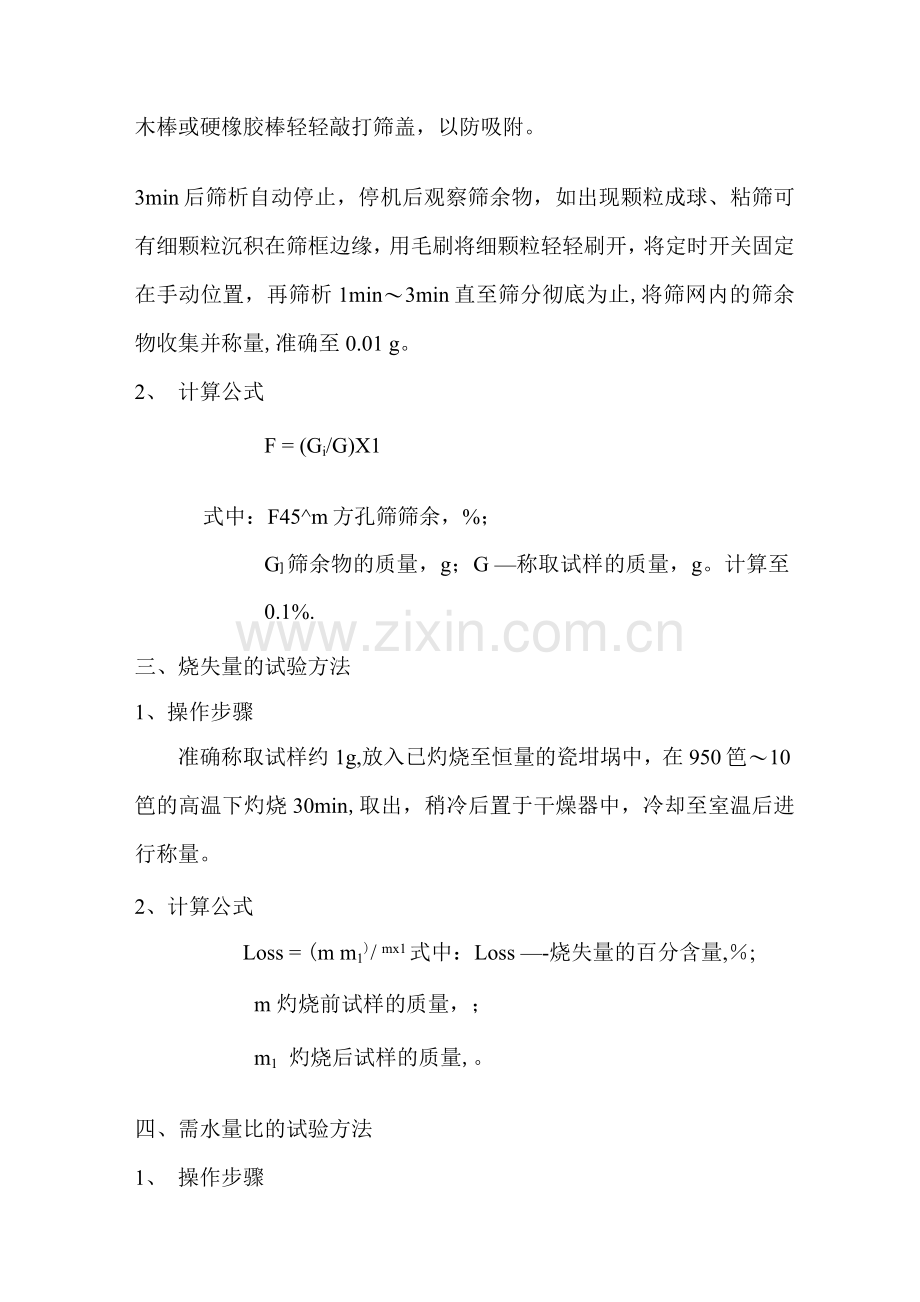

称取试样50 g,准确至0.01甘，倒入45^m方孔筛筛网上，将筛子置于筛座上，盖上筛盖。接通电源，将定时开关固定在3,开始筛析；开始工作后，观察负压表，使负压稳定在40Pa〜60Pa,若负压小于40Pa则应停机，清理收尘器中的积灰后再进行筛析。在筛析过程中，可用轻质木棒或硬橡胶棒轻轻敲打筛盖，以防吸附。
3min后筛析自动停止，停机后观察筛余物，如出现颗粒成球、粘筛可有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1min〜3min直至筛分彻底为止,将筛网内的筛余物收集并称量,准确至0.01 g。
2、 计算公式
F = (Gi/G)X1
式中：F45^m方孔筛筛余，%；
G] 筛余物的质量，g；G —称取试样的质量，g。计算至0.1%.
三、烧失量的试验方法
1、操作步骤
准确称取试样约1g,放入已灼烧至恒量的瓷坩埚中，在950笆〜10笆的高温下灼烧30min,取出，稍冷后置于干燥器中，冷却至室温后进行称量。
2、计算公式
Loss = (m m1)/ mx1式中：Loss —-烧失量的百分含量,％;
m 灼烧前试样的质量，；
m1 灼烧后试样的质量,。
四、需水量比的试验方法
1、 操作步骤
(1) 胶砂配比按下表
胶砂种类
水泥/g
粉煤灰/g
标准砂/g
加水量/ml
对比胶砂
250
—
750
125
试验胶砂
175
75
750
按流动度达到130 m〜
140 m调整

(2) 试验胶砂按GB/T17671规定进行搅拌。
(3) 搅拌后的试验胶砂按GB/T2419测定流动度，当流动度在130mm〜140 mm范围内，记录此时的加水量，当流动度小于130 mm或大于140 m时，重新调整加水量，直至流动度达到130 m〜140 m为止。
2、 计算公式
X = (L1/125)X 1
式中：X 需水量比，%；
L] 一-试验胶砂流动度达到130m140m时的加水量，ml;
125 -一对比胶砂的加水量，ml。计算至1%.
五、游离氧化钙的试验方法(乙二醇法)
1、 操作步骤
准确称取粉煤灰试样05,置于干燥的250锥形瓶中，加入15〜20乙二醇一乙醇溶液，摇动锥形瓶使试样分散，放入一根搅拌子，装上小型冷凝器，置于游离氧化钙测定仪上，开启电源开关待循环泵正常工作后，调整工作时间到3分钟，以较低转速搅拌溶液，同时升温将电源表指针调到150220V左右的位置上，当冷凝下的乙醇开始滴下时，按启动键，开始计时，稍降温度电压到150V左右，稍增大转速，定时结束后，萃取完毕，取下锥形瓶，用苯甲酸无水乙醇标准溶液滴不定期至红色消失，计下体积，按启动/停键，关闭仪器总电源开关.
2、 计算公式
TCaO X V
XfCaO = —--- X 1
mX 10
式中：
XfCaO 游离氧化钙的质量百分数，%;
TCaO每毫升苯甲酸无水乙醇标准滴定溶液相当于氧化钙的毫克数，mg/ml;
V 滴定时消耗苯甲酸无水乙醇标准滴定溶液的总体积，ml;
m 试样的质量,g。
六、三氧化硫的试验方法（离子交换法）
1、操作步骤
称取约02粉煤灰试样，精确到1,置于已盛有5树脂、一根搅拌子及10热水的150烧杯中，摇动烧杯使其分散.向烧杯中加入40沸水，置于磁力搅拌器上，加热搅拌10,以快速滤纸过滤，并用热水洗涤烧杯与滤纸上的树脂4〜5次.滤液及滤纸收集于另一装有2树脂及一根搅拌子的150烧杯中（此时溶液体积在1左右）。再将烧杯置于磁力搅拌器上搅拌3,用快速滤纸过滤，用热水洗涤烧杯与滤纸上的树脂56次，滤液及洗液收集于3烧杯。
向溶液中加入56滴酚酞指示剂溶液，用氢氧化钠标准滴定溶液至微红色。
3、计算公式
TSO X VXSO = —-3X 1
3 mX 10
式中：XSO 游离氧化钙的质量百分数，％；
3
TSO3 --每毫升氢氧化钠标准滴定溶液相当于三氧化硫的毫克数，mg/ml;
V 滴定时消耗氢氧化钠标准滴定溶液的总体积，ml;m —-试样的质量，g.
七、安定性的试验方法(雷氏法)
操作步骤：
(1) 将两个雷氏夹分别放在两块玻璃板上，立即将拌好的标准稠度净浆装满环模.装模时一手扶住环模,另一手用宽约10哑的小刀插捣模内净浆数次以密实，抹平。然后盖上75〜85的玻璃板.
(2) 将成型好的试件立即放入养护箱内，养护24±2。
(3) 脱去玻璃板，在膨胀值测定仪上测量并记录每个试件两指针尖端间距(A),精确至05 mm.
(4) 将试件放入沸煮箱水中蓖板上，指针朝上，互不交叉，在30±5内煮沸，并维持3±5。到时放水、开箱、冷却至室温。
(5) 取出试件，在膨胀值测定仪上测量并记录指针尖端间距(C)。当两个试件煮后增加距离(C-A)的平均值不大于50 m时，安定性合格.当两个试件的(C-A)值相差大于4 m时应重做试验。再如此，为不合格.
(6) 雷氏夹由于结构质薄圈小针长，且对弹性有严格要求，因此在操作中应小心谨慎，勿施大力，以免造成损坏变形。新雷氏夹在使用前应检查其弹性;正常使用的雷氏夹每一年检查一次，当遇到有距离增加超过30 mm的情况，应检查弹性。上述检查只要弹性符合标准要求仍可继续使用。
八、粉煤灰活性指数的测定
按照胶砂比称取水泥、粉煤灰装入不锈钢盘中，然后将标准砂(1350±5g)装入胶砂搅拌机的下料漏斗中，在搅拌机出于待工作的状态下依次将精确量取的225±1mL水、水泥粉煤灰混合物加入搅拌锅中。低速搅拌30s,在第二个30s开始时打开下料漏斗加入砂,然后自动搅拌制成胶砂(在中途停止90s的前15s内将叶片、锅壁上的胶砂刮入锅中)。
胶砂制备好后立即成型,在成型2024h后脱模。然后在养护箱内养护28d。养护完成后立即做抗压试验.
活性指数的计算公式：
H28=(R/R0)X1(计算直 1%)
式中：
H28—-活性指数，单位为百分数(%)
R—-试验胶砂28天抗压强度，单位为兆帕(MPa)
R。-一对比胶砂28天抗压强度，单位为兆帕(MPa)
