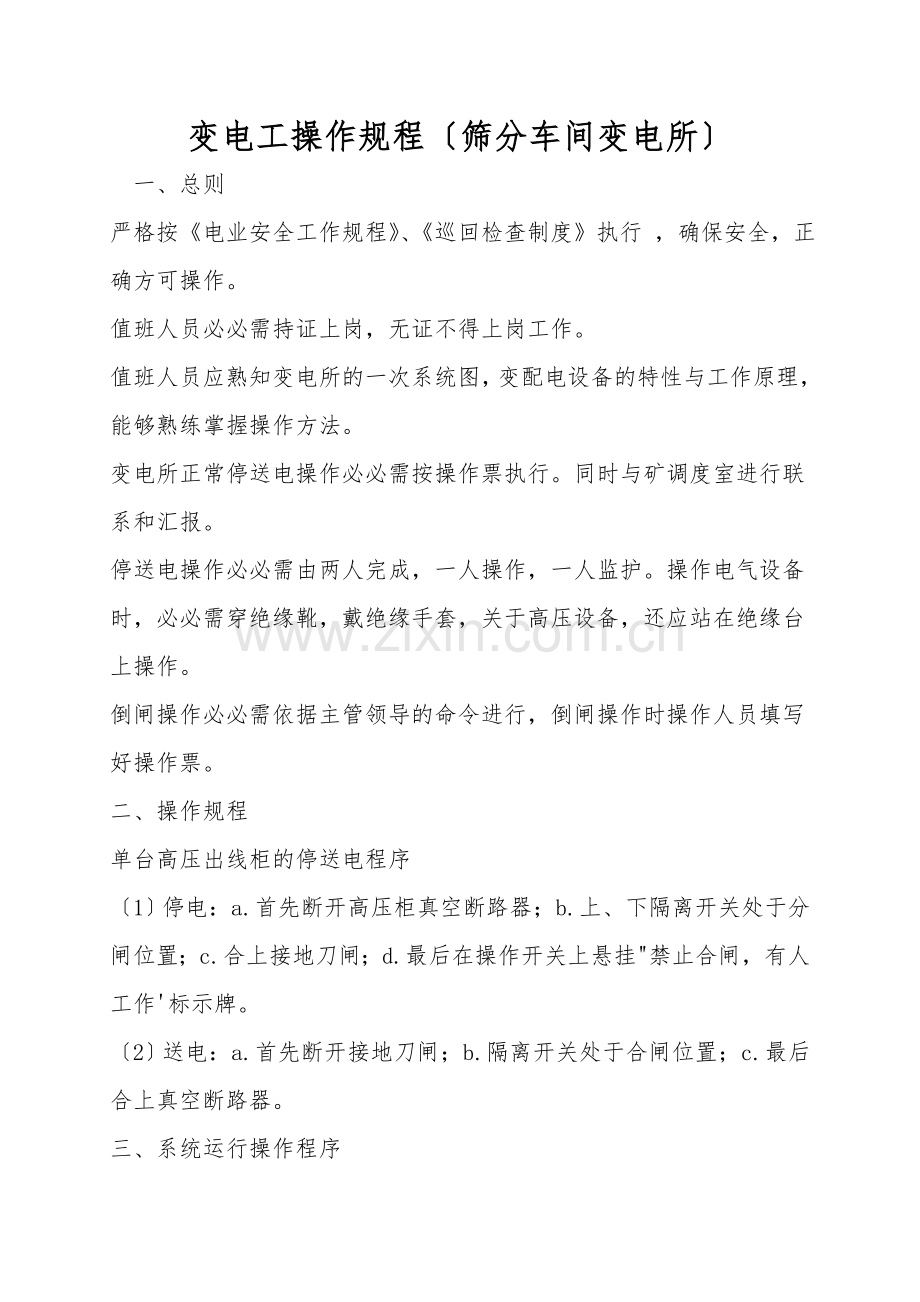

变电工操作规程〔筛分车间变电所〕
一、总则
严格按《电业安全工作规程》、《巡回检查制度》执行 ，确保安全，正确方可操作。
值班人员必必需持证上岗，无证不得上岗工作。
值班人员应熟知变电所的一次系统图，变配电设备的特性与工作原理，能够熟练掌握操作方法。
变电所正常停送电操作必必需按操作票执行。同时与矿调度室进行联系和汇报。
停送电操作必必需由两人完成，一人操作，一人监护。操作电气设备时，必必需穿绝缘靴，戴绝缘手套，关于高压设备，还应站在绝缘台上操作。
倒闸操作必必需依据主管领导的命令进行，倒闸操作时操作人员填写好操作票。
二、操作规程
单台高压出线柜的停送电程序
〔1〕停电：a.首先断开高压柜真空断路器；b.上、下隔离开关处于分闸位置；c.合上接地刀闸；d.最后在操作开关上悬挂"禁止合闸，有人工作'标示牌。
〔2〕送电：a.首先断开接地刀闸；b.隔离开关处于合闸位置；c.最后合上真空断路器。
三、系统运行操作程序

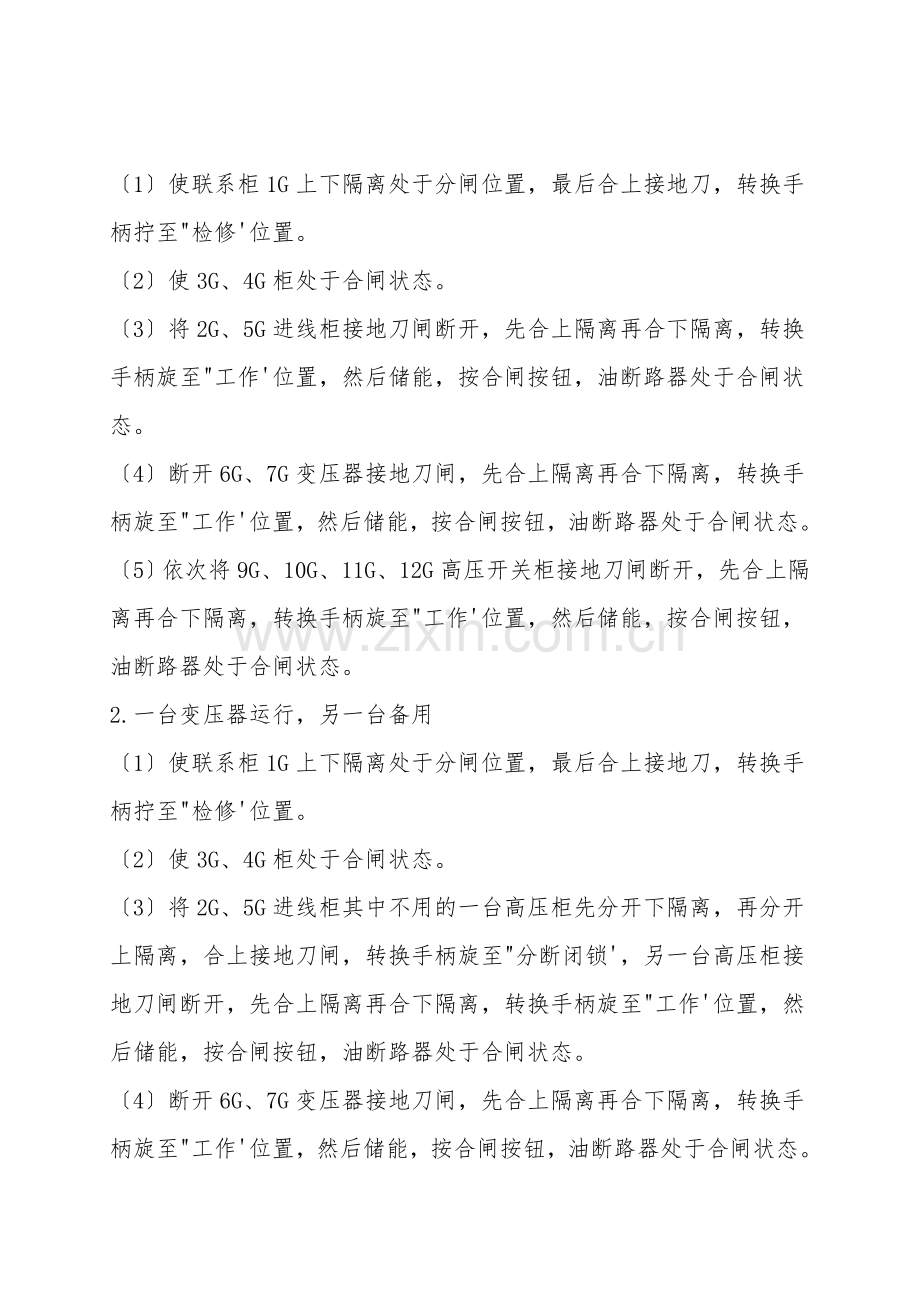

〔1〕使联系柜1G上下隔离处于分闸位置，最后合上接地刀，转换手柄拧至"检修'位置。
〔2〕使3G、4G柜处于合闸状态。
〔3〕将2G、5G进线柜接地刀闸断开，先合上隔离再合下隔离，转换手柄旋至"工作'位置，然后储能，按合闸按钮，油断路器处于合闸状态。
〔4〕断开6G、7G变压器接地刀闸，先合上隔离再合下隔离，转换手柄旋至"工作'位置，然后储能，按合闸按钮，油断路器处于合闸状态。
〔5〕依次将9G、10G、11G、12G高压开关柜接地刀闸断开，先合上隔离再合下隔离，转换手柄旋至"工作'位置，然后储能，按合闸按钮，油断路器处于合闸状态。
2.一台变压器运行，另一台备用
〔1〕使联系柜1G上下隔离处于分闸位置，最后合上接地刀，转换手柄拧至"检修'位置。
〔2〕使3G、4G柜处于合闸状态。
〔3〕将2G、5G进线柜其中不用的一台高压柜先分开下隔离，再分开上隔离，合上接地刀闸，转换手柄旋至"分断闭锁'，另一台高压柜接地刀闸断开，先合上隔离再合下隔离，转换手柄旋至"工作'位置，然后储能，按合闸按钮，油断路器处于合闸状态。
〔4〕断开6G、7G变压器接地刀闸，先合上隔离再合下隔离，转换手柄旋至"工作'位置，然后储能，按合闸按钮，油断路器处于合闸状态。
〔5〕依次将9G、10G、11G、12G高压开关柜接地刀闸断开，先合上隔离再合下隔离，转换手柄旋至"工作'位置，然后储能，按合闸按钮，油断路器处于合闸状态。
四、变压器并列与解列运行操作程序
1.变压器的并列、解列运行必需要主要负责人的监护下进行；
2.变压器的并列时，应核对相序与变压器分接头位置无误，后方可送电。
〔1〕变压器的并列：
①合上一次侧高压柜的隔离开关和断路器；
②合上二次侧高压柜的隔离开关和断路器；
③合上二次侧联系高压柜的隔离开关和断路器。
〔2〕变压器的解列：
①断开二次侧高压柜联系断路器和隔离开关;
②断开二次侧断路器和隔离开关；
③断开一次侧断路器和隔离开关。
