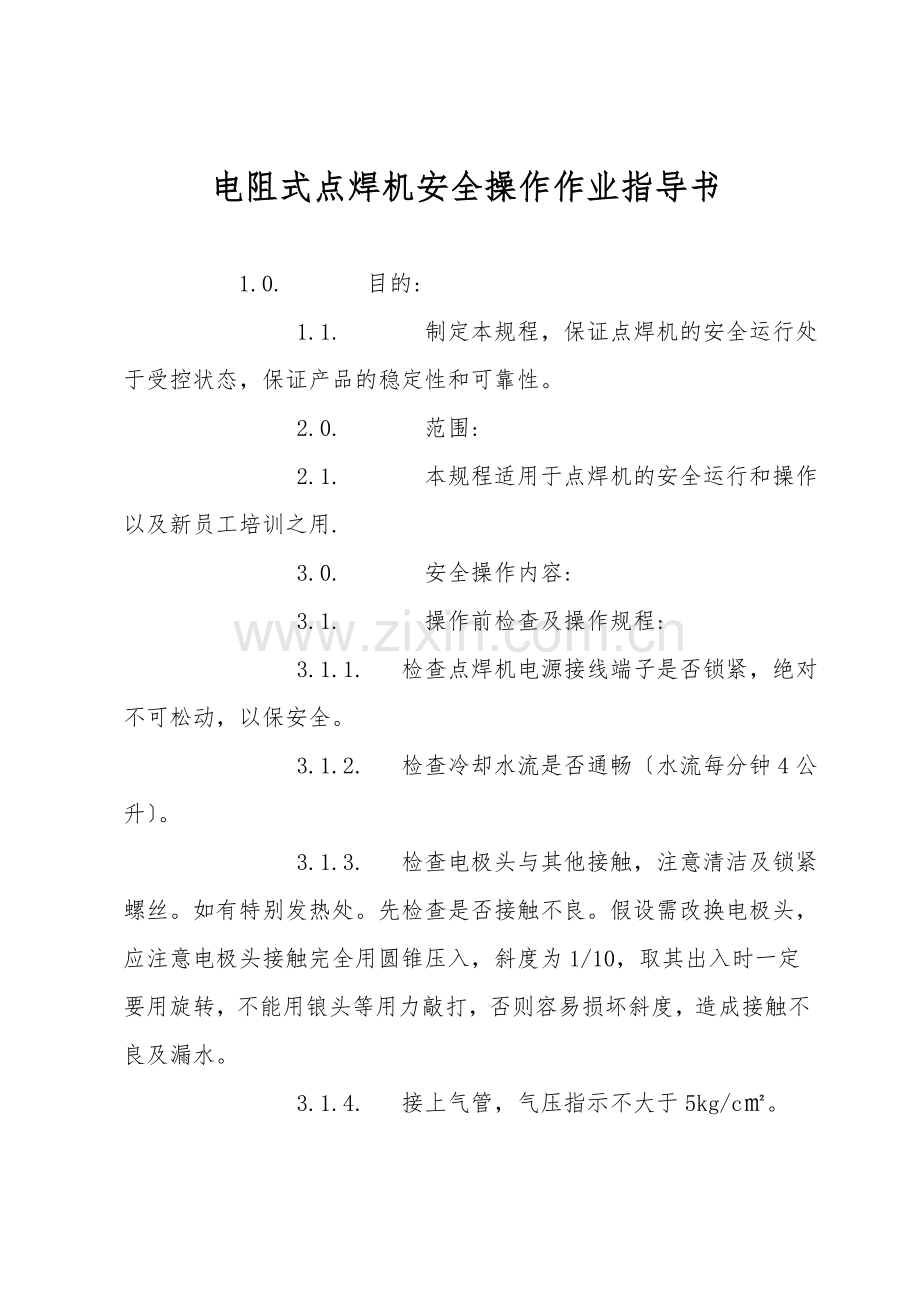

电阻式点焊机安全操作作业指导书

1.0.    目的:
        1.1.    制定本规程，保证点焊机的安全运行处于受控状态，保证产品的稳定性和可靠性。
        2.0.    范围:
        2.1.    本规程适用于点焊机的安全运行和操作以及新员工培训之用.
        3.0.    安全操作内容:
        3.1.    操作前检查及操作规程:
        3.1.1.  检查点焊机电源接线端子是否锁紧，绝对不可松动，以保安全。
        3.1.2.  检查冷却水流是否通畅〔水流每分钟4公升〕。
        3.1.3.  检查电极头与其他接触，注意清洁及锁紧螺丝。如有特别发热处。先检查是否接触不良。假设需改换电极头，应注意电极头接触完全用圆锥压入，斜度为1/10，取其出入时一定要用旋转，不能用锒头等用力敲打，否则容易损坏斜度，造成接触不良及漏水。
        3.1.4.  接上气管，气压指示不大于5kg/c㎡。
        3.1.5.  依据被焊接工件材料和外形尺寸，设定点焊参数。具体设定方法见参数设定说明。
        3.1.6.  通过以上各项检查工作，即可开始试焊，先把控制电源和焊接电源开关接通，此时指示类亮，表示点焊机准备工作就绪。
        3.1.7.  将被焊接工件放在两个电极之间〔即点焊头上〕，踩下脚踏开关即可进行一次焊接。
        3.1.8.  如需连续焊接，则将选择开关打向“连续〞一边，踩住脚踏开关即可进行连续焊接。
        4.0.    使用方法:
        4.1.    准备工作及注意事项：
        4.1.1.  钢焊件焊前需清除焊点表面的一切脏物、油污、氧化皮及铁锈。对热轧钢最好在焊接处经过酸洗或用砂纸清除氧化皮。未经清理焊件虽能进行点焊，但是严重地降低电极的使用期限，同时影响点焊的生产率和质量。
        4.1.2.  对由镀锌或镀锡的低碳钢件，可直接施焊。
        4.1.3.  焊件装配应尽可能地彼此交接，避免折边不正，圆角半径不重合及皱折等缺陷，通常缝隙应在0.1-0.8mm以内。
        4.2.    焊机调整:
        4.2.1.  焊接时应先调节电极臂之位置，使电极刚压致电焊接表面时，电极臂坚持互相平行，并使其合适工作行程式。接焊件厚度与材料性质，选择分级开关的档位。电极压力的大小，可旋转调节螺母，改变压力弹簧之压缩程度获得。在完成上述调整步骤后，可接通冷却水和电源，以准备焊接。
        4.3.    焊接动作程序：
        4.3.1.  接通冷却水，水流应连续畅通。水流压力尽可能坚持在1kg/cm。 焊件置于两极之间，踏下踏板，连杆开始移动。使上电极向下作圆弧运动，并与焊件接触，开始加压。在持续踏下脚踏板时，弹簧被压缩，同时加压杆上动钩带动通断器上的活动杆，使通断器上下触点接触，使变压器接上电源，于是焊接变压器次级回路开始通电使焊接件加热。当脚踏板再持续向下时，使联动脱钩切断电源。
        4.3.2.  这样焊件在电源切断后，被进一步加压，保证了可靠的焊件质量，松开脚踏板时，它即籍弹簧而恢复原位，此时上电极上升，单点焊过程即告结束。

      4.4.    使用时工艺方法：
        4.4.1.  焊接时间:在焊接低碳钢时，本焊机可利用强规范焊接法〔瞬间通电〕或弱规范焊接法〔长时通电〕。在大量生产时，应采纳强规范焊接法，它能提升生产率，减少电能消耗及减轻变形。关于强规范焊接时，焊接时间为0.2～1.5秒。 在弱规范焊接时时间不大于30秒。
        4.4.2.  焊接电流：
        4.4.2.1.焊接电流决定于焊件之性质厚度与接触表面之状况。通常金属导电率越好，电极压力越大，焊接时间应越短。此时的电流大。
        4.4.3.  电极压力：
        4.4.3.1.电极对焊件施加压力的目的是了坚持焊件间有一定的接触电阻，减少分流现象，保证焊点的强度与紧密程度。
        4.4.4.  极形状及尺寸：
        4.4.4.1.电极最好使用铬锆铜制成，也可用铬铝青铜制成或冷硬紫铜制成，电极接触面之直径大致为：(1)δ≤1.5mm时，电极接触面直径2δ+3mm;(2)δ≥δ+5mm;(3)δ两焊件中较一件厚度〔mm〕。电极之直径不宜过小，以免引起过度的发热及迅速磨损;(4)点的布置：焊点的距离越小，电流的分流现象增大，且使点焊处压力减少，从而削弱点中心距离A≌16δmm。
        4.4.5.  工艺参数控制:
        4.4.5.1. 电流：3-5A;时间：1-2秒；气压：0.3-0.8MPA,休止时间：0.1秒.5.0.    焊机的维护与安全:
        5.1.    停焊后，必须拉开电源闸刀，切除电源。
        5.2.    施焊时，焊机外罩板应装妥，防止电火花及金属飞溅物，溅入焊机内部，损坏机件，影响使用。
        5.2.1.  焊后，清除杂物及金属溅沫。
        5.2.2.  焊机在00C下工作时，焊后需用压缩空气吹除管路中的剩水，以免水管冻裂。
        5.2.3.  电极触头须坚持光洁，必要时可用细锉或细砂纸修。
        5.2.4.  电源通断器的触头，必须定期修整，坚持清洁，使接触可靠。必要时应改换触头。
        5.2.5.  焊机调节和检修时，应在切断电源后进行。焊机施焊时，必须先接通冷却水路。
        5.2.6.  焊工戴帆布手套及围身进行操作，以免被金属溅沫烫伤。
        5.2.7.  常常检查接地螺钉及接地线，坚持机壳优良接地。
        5.2.8.  常常用不大于4kg/mm的高压水流冲洗其冷却水路，尤其是发现其出水量减少或冷却水流不畅通时，要停机检查进行清洗，防止水垢或其它杂物堵塞冷却水路。
        6.0.    注意事项:
        6.1.    试焊:
        6.1.1.  电流由小试至适当位置。
        6.1.2.  焊接时间由短路试至适当位置。
        6.1.3.  从低压、长时间开始试较安全。
        6.1.4.  看试焊片情形，必要时再调整压力，焊接电流、焊接时间至适当为止。
        6.2.    保养:
        6.2.1.  空气压缩器送来的压缩空气中含有水分、尘埃，要常常检查空气过滤器，假设有水分等请由下面放出。
        6.2.2.  输入空气要加雾状油，可使气缸动作圆滑，不容易损耗，使用90#透明油或同等油较佳。要常常检查是否缺油，缺少时应马上补上。
        6.2.3.  在操作时参数一经设定，请勿随意变动。
        6.2.4.  请注意维护仪器表面清洁。
        6.2.3.  在操作时，应特别注意任何时候，均不得将手放在两电极之间，以保证操作的安全。
