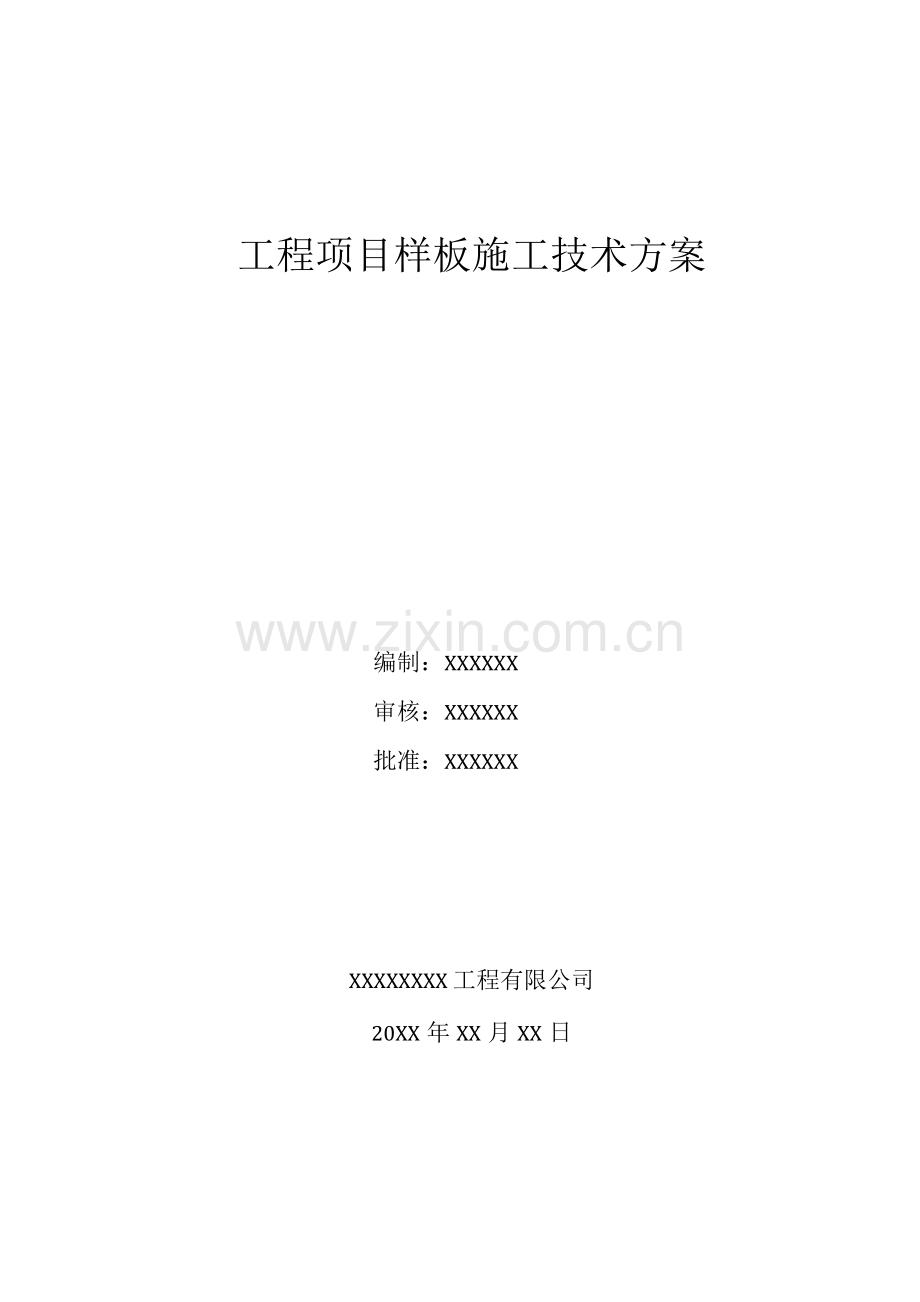

工程项目样板施工技术方案.docx

工程项目样板施工技术方案
编制：XXXXXX
审核：XXXXXX
批准：XXXXXX
XXXXXXXX 工程有限公司
20XX年XX月XX日

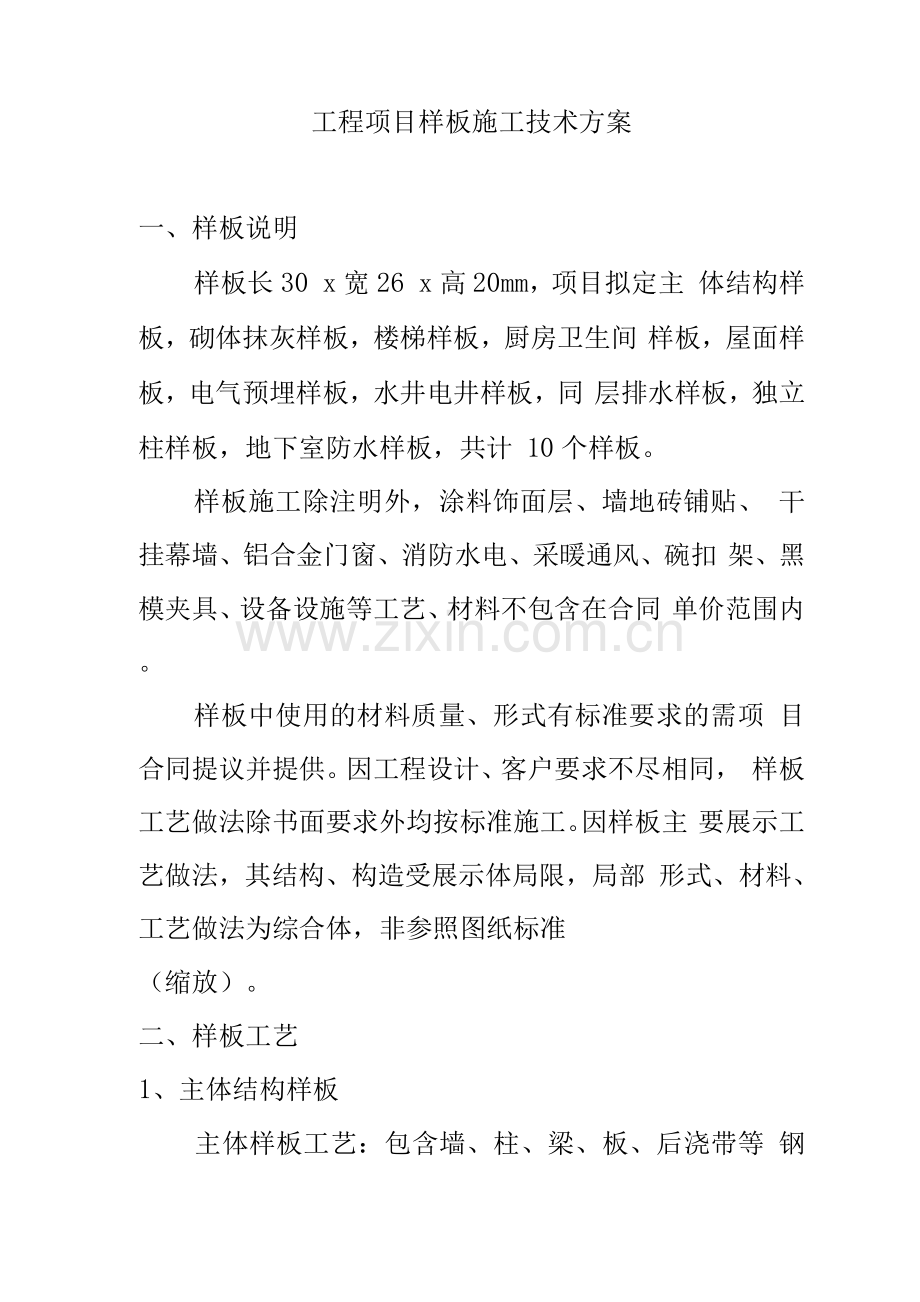

工程项目样板施工技术方案
一、样板说明
样板长30 x宽26 x高20mm，项目拟定主 体结构样板，砌体抹灰样板，楼梯样板，厨房卫生间 样板，屋面样板，电气预埋样板，水井电井样板，同 层排水样板，独立柱样板，地下室防水样板，共计 10个样板。
样板施工除注明外，涂料饰面层、墙地砖铺贴、 干挂幕墙、铝合金门窗、消防水电、采暖通风、碗扣 架、黑模夹具、设备设施等工艺、材料不包含在合同 单价范围内。
样板中使用的材料质量、形式有标准要求的需项 目合同提议并提供。因工程设计、客户要求不尽相同， 样板工艺做法除书面要求外均按标准施工。因样板主 要展示工艺做法，其结构、构造受展示体局限，局部 形式、材料、工艺做法为综合体，非参照图纸标准
（缩放）。
二、样板工艺
1、主体结构样板
主体样板工艺：包含墙、柱、梁、板、后浇带等 钢筋绑扎，支模架搭设，模板支附，施工缝留设，钢 板止水带安装，穿墙螺杆、止水螺杆安装(封堵)， 混凝土浇筑等工艺。
2、砌体抹灰样板
砌体样板工艺：包含门窗洞，混凝土过梁、窗 台，预埋混凝土砌块，斜顶砖，构造柱钢筋、混凝土 及模板支附，电气开槽、预埋，砌体抹灰，防水保温， 二次结构等工艺。
本工程为外墙内保温构造，外墙为2厚页岩烧 结多孔砖(240 x 190 x 90mm)，内墙体为2厚加气 砼砌块(2 x 2 x 6mm)。
① 内墙做法(参图)：甩浆挂网+12厚1:3水泥 砂浆找平+界面砂浆粘35厚发泡水泥保温板+锚栓锚 固+5厚抗裂砂浆压网格布+20厚1:2水泥砂浆罩面+ 内墙饰面层。
② 外墙做法：甩浆挂网+12厚1:3水泥砂浆找平 +8厚1:2.5水泥砂浆抹面+外墙饰面层。
3、厨房卫生间样板
厨卫样板工艺：包含墙体页岩烧结多孔砖砌体、 粉饰，根部预先浇筑2高的C20素混凝土墙基，包 含混凝土反坎及砌体抹灰，穿楼板给排水套管预埋、 防水封堵，楼面防水，等电位端子箱预埋，通风排烟 工艺。
① 卫生间做法：现浇钢筋混凝土楼板+20厚 1:2.5水泥砂浆找1%坡+圆角+1.5厚聚氨酯防水涂料 面撒黄沙（四周上翻3高）+15厚1:2水泥砂浆保 护层+饰面层。
② 厨房做法：现浇钢筋混凝土楼板+20厚1:3水 泥砂浆找坡+圆角+1.5厚聚氨酯防水涂料面撒黄沙。
4、楼梯样板
楼梯样板工艺：包含钢筋制作绑扎，楼梯模板支 附与加固，混凝土施工缝留设，封闭式支模体系及混 凝土浇筑等工艺。
5、屋面样板
屋面样板工艺：包含女儿墙压顶、滴水、泛水、 分隔缝，防雷接地，通风排烟，屋面防水保温等工艺。
屋面做法：基层结构屋面板+20厚（最薄处）1:8 水泥珍珠岩找2%坡+20厚1:2.5水泥砂浆找平+圆角+ 刷基层处理剂一遍+1.5厚聚氨酯防水涂料+3厚聚合 物改性沥青防水卷材+50厚难燃型挤塑聚苯板+干铺 聚酯纤维无纺布隔离层+40厚C20内配①4@150 x 150 细石混凝土刚性保护层。
6、水井电井样板
水井工艺：安装有地漏、给排水、消防立管，防 水套管及支架安装等工艺。
电井工艺：为桥架安装，防火泥封堵，桥架接地 连接；桥架穿楼板安装预留洞，防火封堵等工艺。
7、电气预埋样板
电气预埋工艺：包含机械开槽，甩浆挂网，混凝 土填塞，开关插座预埋，开关箱，等电位，多媒体集 线箱预埋等工艺。
8、同层排水样板
①卫生间地面做法：现浇钢筋混凝土楼板+20厚 1:2.5水泥砂浆找1%坡+圆角+1.5厚聚氨酯防水涂料 面撒黄沙（四周上翻6高）+15厚1:2水泥砂浆保 护层+饰面层。
②卫生间给排水做法：
给水：给水管沿找平层暗敷（DN20距南内墙190 沿找平层进入卫生间，沿南墙上翻4暗敷）+洗手 池给水（距东内墙面5处留设）+北向距西10 位置留花洒接。
排水：西北角设置污水立管，蹲便器及洗手池通 过DN1PUC-U支管排水。
9、地下室防水样板：
① 地下室结构：1厚C15混凝土垫层，5高砖 模防水，3厚钢筋混凝土底板、后浇带，2厚剪 力墙钢筋绑扎、止水螺杆安装（带橡胶垫块）、施工 缝、钢板止水带留设，混凝土浇捣，穿墙套管预埋等 工艺。
② 地下室防水：
底板防水做法：1厚C15混凝土垫层+圆角+ 基层处理剂+附加防水层+1.5厚自粘聚合物改性沥青 防水卷材+50厚C20细石混凝土保护层+钢筋混凝土 结构板自防水+面层（项目自理）。
地下室外墙侧壁防水做法：钢筋砼侧壁结构自防 水+基层处理剂+1.5厚自粘聚合物改性沥青防水卷材
+30厚聚苯乙烯泡沫塑料板保护层+素土分层回填夯 实。
10、独立柱样板
独立柱样板工艺：包含柱主筋、箍筋钢筋制作绑 扎，柱模板支附与加固，柱混凝土浇筑，混凝土施工 缝凿毛等工艺。
三、样板施工
1、常规样板施工需提供建筑施工图，结构施工 图，墙身大样图，建筑构造用料做法，节能设计说明 等图纸。定制消防、水电、暖通及二次装饰内容样板 需提供相应图纸（说明）。如无图纸（说明）将按常 规标准施工。
2、涂料饰面层施工，因展示面积小，材料采购 成本高，本工艺通常做法是乙方提供样板基面，涂料 部分甲方自理。如果一定需要乙方完成，请甲方提供 相应符合要求材料。
