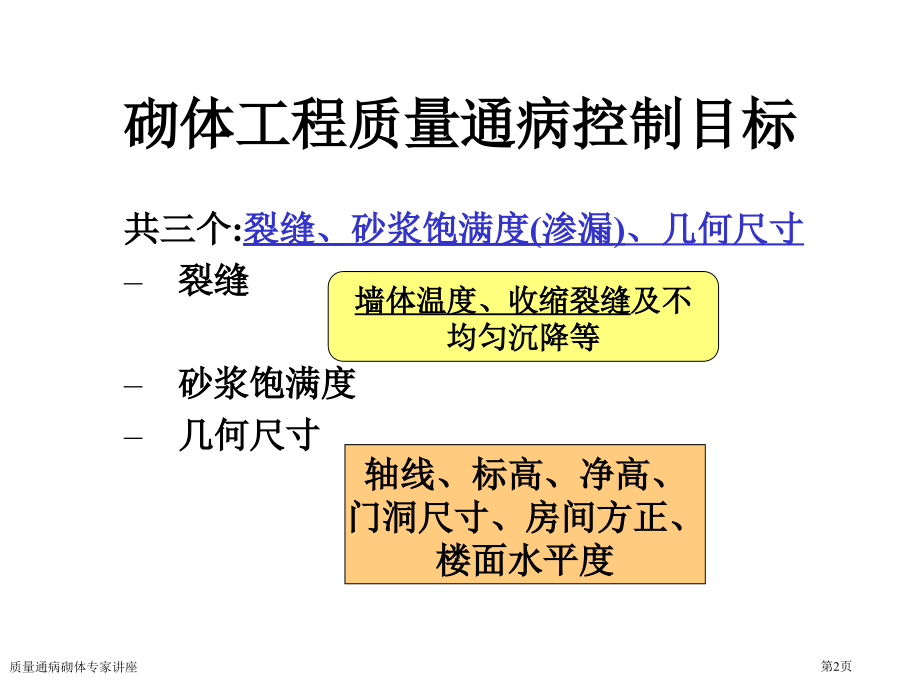

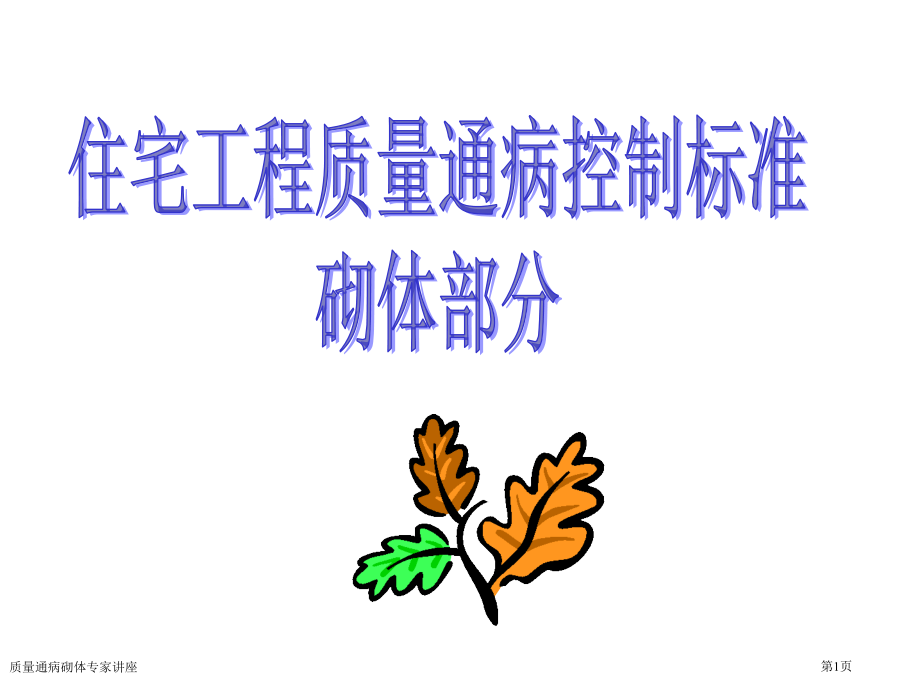

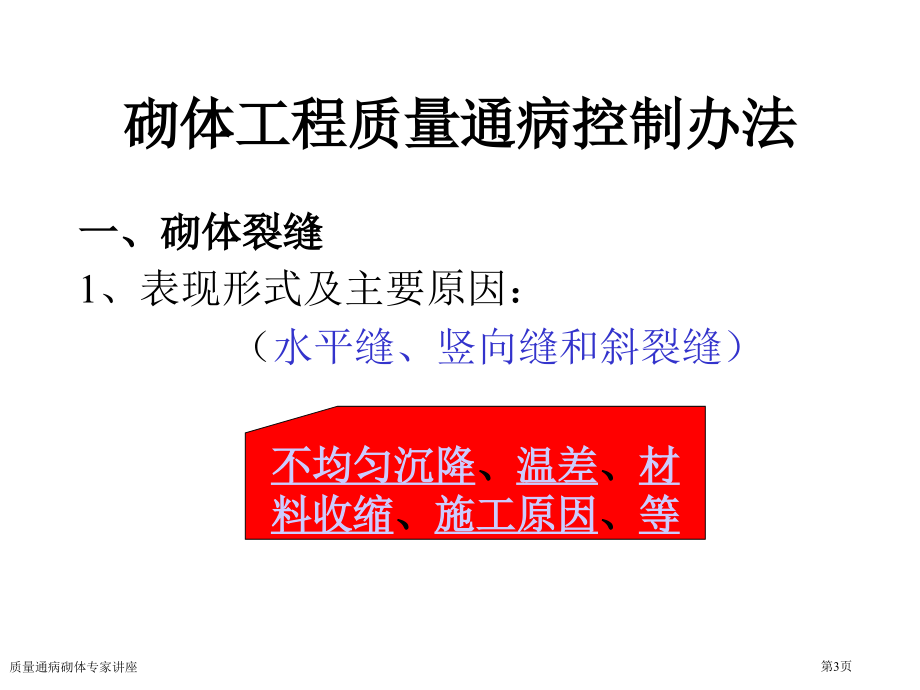

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,住宅工程质量通病控制标准砌体部分,质量通病砌体专家讲座,第1页,砌体工程质量通病控制目标,共三个:,裂缝、砂浆饱满度(渗漏)、几何尺寸,裂缝,砂浆饱满度,几何尺寸,墙体温度、收缩裂缝,及不均匀沉降等,轴线、标高、净高、门洞尺寸、房间方正、楼面水平度,质量通病砌体专家讲座,第2页,砌体工程质量通病控制办法,一、砌体裂缝,1、表现形式及主要原因：,（,水平缝、竖向缝和斜裂缝）,不均匀沉降,、,温差,、,材料收缩,、,施工原因,、,等,质量通病砌体专家讲座,第3页,砌体工程质量通病控制办法,2、,控制标准,设计、材料、施工方面,“抗、放”结合，以抗为主,处理标准,质量通病砌体专家讲座,第4页,砌体工程质量通病控制办法,3、防治办法,设计,住宅长度大于40米时应设变形缝,通长钢筋砼窗台梁（板）,外维护应进行保温设计，优先外保温,顶层不宜采取轻质砌块；砂浆强度不应小于,M7.5,轻质墙体增设结构柱（3,M）,和腰梁（中部）,60-120,顶层采取水泥基砌块时应满铺钢丝网,宜在顶屋盖和墙体间设置水平滑动层,女儿墙不应用轻质墙材，结构柱间距小于3米,质量通病砌体专家讲座,第5页,砌体工程质量通病控制办法,材料、施工,材料（砂细度（中）、砌块龄期（28-45天）和含水量）,拉结筋宜采取预埋；且不得折弯（,10,mm,）,填充墙塞方区（15天）,控制抹灰时间（60天）,禁水平槽和交叉槽,竖向槽机械开,粉刷前加钢丝网片,天天高度小于1.8米,质量通病砌体专家讲座,第6页,砌体工程质量通病控制办法,二、砌筑砂浆饱满度不符合要求,1、主要原因,规范要求,砖砌体水平灰缝大于80%，且不应有透明、瞎缝、假缝,砼小型砌块水平缝大于90%，竖缝大于80%。,质量通病砌体专家讲座,第7页,砌体工程质量通病控制办法,后果,影响砌体强度和抗裂,研究,:当饱满度小于73.6%时,不满足设计要求;,竖缝影响抗剪强度,影响抗渗性能,质量通病砌体专家讲座,第8页,砌体工程质量通病控制办法,2、控制标准,从二个方面：,材料,施工,质量通病砌体专家讲座,第9页,砌体工程质量通病控制办法,3、防治办法,材料：,砌筑砂浆,宜采取预拌砂浆,加气砼、砼小型砌块等宜用专用砂浆,宜控制保水率和塑化剂,质量通病砌体专家讲座,第10页,砌体工程质量通病控制办法,施工,“三一法”砌筑,砌块铺浆长度不超500,mm,施工洞、脚手洞堵砌应规范,控制砌筑前砖含水率,监理应隐蔽验收,质量通病砌体专家讲座,第11页,砌体工程质量通病控制办法,三、几何尺寸,1、重点：,标高（净高）,轴线（方正）,门洞尺寸,2、控制：,设计和施工二方面,质量通病砌体专家讲座,第12页,砌体工程质量通病控制办法,设计,门洞尺寸：,最小尺寸符合,GB50096,要求,应为建筑净尺寸,净高：,卧室等：2400（局部2100）,走道、地下室、平台等：,楼梯梯段：2200,质量通病砌体专家讲座,第13页,砌体工程质量通病控制办法,允许偏差,净高度,：18,（和设计尺寸相比）,楼面,水平度,:,5,mm/2m,室内方正,：小于0.3%,且小于15,mm,质量通病砌体专家讲座,第14页,砌体工程质量通病控制办法,专员负责,仪器定时校验,施工管理,弹标高轴线控制线,监理平行检验,每层,发觉超标及时处理,质量通病砌体专家讲座,第15页,再 见,质量通病砌体专家讲座,第16页,按近似计算（参考工程结构裂缝控制王铁梦著）:,墙体中主拉应力（最大剪应力）为：,其中：,x,水平阻力系数,T=,2,T,2,T,1,(,顶板与墙体自由温度变形差,),房屋伸缩缝间长度。,从上式中可知:墙体中主拉应力和温差（,线性,）、房屋长度（,非线性,）、水平阻力系数（,非线性,）等相关。外墙外保温能显著降低墙体内外温差，降低冷桥。应优先采取,max,x,T,th(,L/2)/,质量通病砌体专家讲座,第17页,考虑到：1结构长度对温度收缩应力、变形影响较大,(,见上）,2地域原因：温差大,所以取40米。,当有后浇带等可靠办法时，可适当放宽,规范要求：框55（35），混50（40），剪45（30）,水泥类砖墙体：*0.8,温差大地域：间距适当降低,质量通病砌体专家讲座,第18页,滑动层对于降低剪应力有一定效果。在7度以下地域优先考虑设置,做法：,1、承重,墙上滑动层可设在屋面板和圈（卧）梁间 2、填充墙当有可靠抗震拉结办法时，可直接留515,mm,缝打发泡聚氨脂等柔性材料,注意：,裂缝和渗漏处理,质量通病砌体专家讲座,第19页,窗洞口是墙体受力微弱步骤，且南京地域冬夏温差大，外墙和顶层是温度影响敏感部位，窗洞口墙体内应力较为集中，易出现裂缝并产生渗漏。两端：山墙处一开间内全部墙板带：砼强度,C20，,厚度大于60,质量通病砌体专家讲座,第20页,因为砼小型空心砌块等轻质材料线膨胀系数较大，受温度影响，墙体变形较大，从而产生裂缝。增加砼结构柱和腰梁以及门洞口砼框目标，是改变墙体受力性状，使之成为,约束砌体,，降低膨胀和收缩量，从而降低裂缝；门窗洞口是砌体微弱步骤，同时门窗框边因为门窗开关动荷载作用，易于出现开裂和松动，所以，对轻质砌体门窗洞口采取,砼框,加强是处理此部位裂缝,有效,办法。,质量通病砌体专家讲座,第21页,因为顶层室内外,温度差异较大,，轻质砌块,线膨胀系数较大,，所以将其用于住宅楼顶层墙体极易出现裂缝。依据砌体结构设计规范“对防裂要求较高墙体，可依据情况采取,专门办法,”要求，以及通病防治示范工程成功经验，本标准提出了不宜采取及当采取时“,墙面应采取满铺钢丝网粉刷等必要办法,”,质量通病砌体专家讲座,第22页,理由:,1.住宅建筑规范,(GB50368-)6.2.5,要求砌块砂浆强度等级不低于,Mb7.5(,抗震）2.增加砌体“抗力”,质量通病砌体专家讲座,第23页,轻质砌块多为水泥胶凝型块材，龄期到达,28,d,时，完成总收缩量50%左右（*），60天时能完成6070%。为有效控制砌体,收缩裂缝,，对砌筑时,龄期,进行了要求。,质量通病砌体专家讲座,第24页,本条目标是为了预防施工操作不规范而引发裂缝。,质量通病砌体专家讲座,第25页,墙体充分地,沉实,稳定后再抹灰，确保抹灰质量，降低裂缝和空鼓，所以，应尽可能,延迟,抹灰时间。,质量通病砌体专家讲座,第26页,砌体工程施工质量验收规范,9.3.7,条要求：“填充墙砌至靠近梁、板底时，应留一定空隙，待填充墙砌筑完并应最少,间隔,7,d,后，再将其补砌挤紧。填充墙砌完后，砌体还将产生一定,变形,，施工不妥，不但会影响砌体与梁或板底紧密结合，还会产生结部位,水平裂缝,。本导则将间隔时间,延长到,15,天,，主要是针对在以往很多工程上，尽管按规范要求时间进行了施工，但依然在此部位出现较多裂缝。,质量通病砌体专家讲座,第27页,作用,：抗震和预防裂缝如不符合，可用植筋法补：但应先试验：数量1不少于3根且应符合,JGJ145,要求,质量通病砌体专家讲座,第28页,理由：,1、砂浆沉实变形；,2、考虑雨、雪天安全要求；,3、确保砼窗台梁一次浇筑,质量通病砌体专家讲座,第29页,住宅工程因为外墙洞眼封堵质量问题引发渗水较为普遍。该条强调确保质量,做法,和,验收伎俩,，目标在于引发工程参建各方高度重视。,质量通病砌体专家讲座,第30页,1、,净高每间,测5个点，,取,平均,值。,分别为四墙角离墙面500,mm,处及,房间正中处；,2、,室内方正,按标准条文说明中内容进行，但需测中垂线,DF,两边并取其大值。,3、楼板水平度每套抽,三,面墙测量，取,最大,值。,质量通病砌体专家讲座,第31页,有裂缝结构验收,影响结构安全,检测、返修或处理后进行二次验收,应给予验收，对显著影响功效和观感缝应给予处理,不影响,砖砌体,质量通病砌体专家讲座,第32页,
