防腐木质量管控标准
编制人:王雷
审批人：刘强胜
编制单位:林溪湾工程技术部

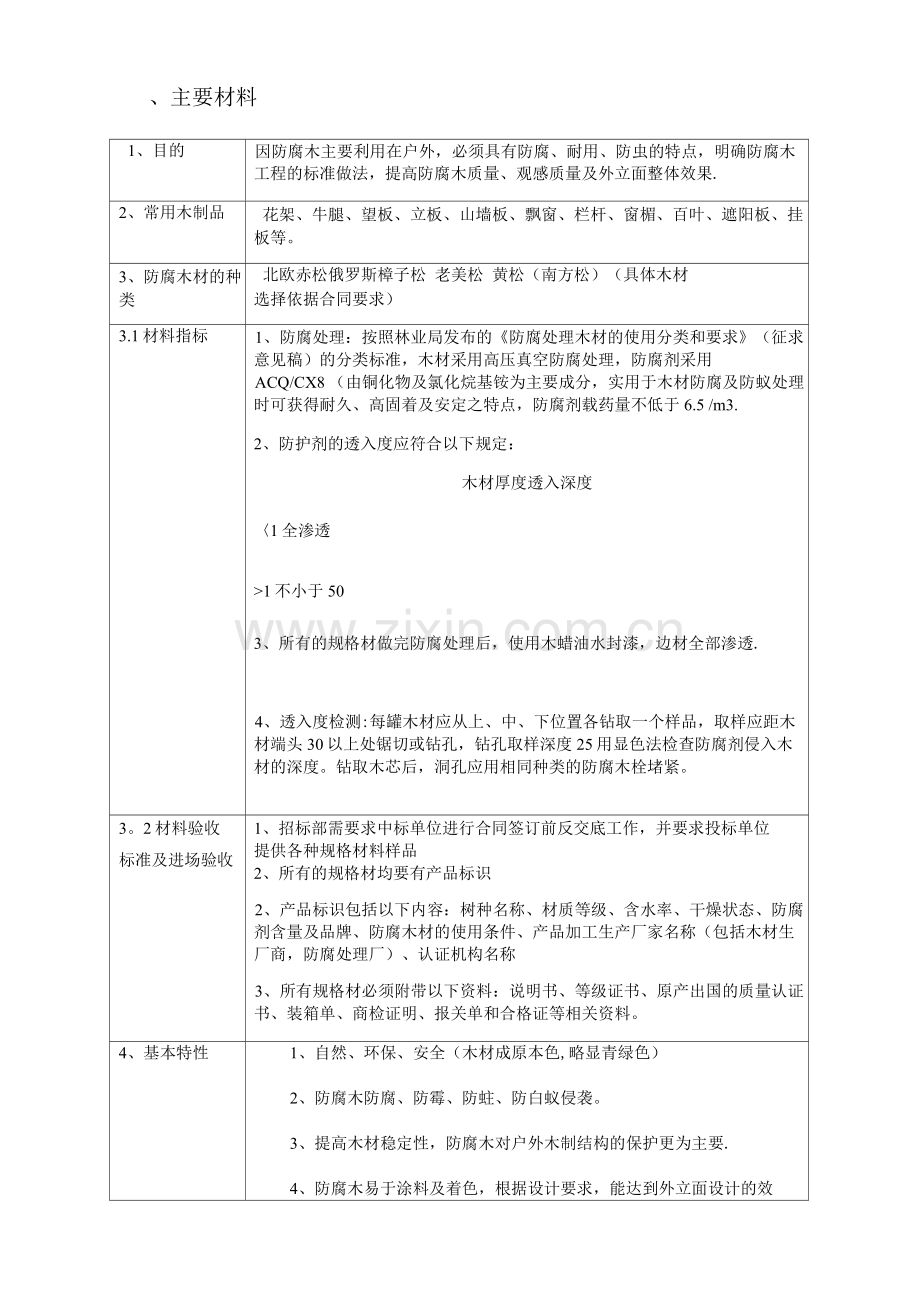

1、目的
因防腐木主要利用在户外，必须具有防腐、耐用、防虫的特点，明确防腐木工程的标准做法，提高防腐木质量、观感质量及外立面整体效果.
2、常用木制品
花架、牛腿、望板、立板、山墙板、飘窗、栏杆、窗楣、百叶、遮阳板、挂板等。
3、防腐木材的种类
北欧赤松俄罗斯樟子松 老美松 黄松（南方松）（具体木材
选择依据合同要求）
3.1材料指标
1、防腐处理：按照林业局发布的《防腐处理木材的使用分类和要求》（征求意见稿）的分类标准，木材采用高压真空防腐处理，防腐剂采用
ACQ/CX8 （由铜化物及氯化烷基铵为主要成分，实用于木材防腐及防蚁处理时可获得耐久、高固着及安定之特点，防腐剂载药量不低于6.5 /m3.
2、防护剂的透入度应符合以下规定：
木材厚度透入深度
〈1全渗透
>1不小于50
3、所有的规格材做完防腐处理后，使用木蜡油水封漆，边材全部渗透.
4、透入度检测:每罐木材应从上、中、下位置各钻取一个样品，取样应距木材端头30以上处锯切或钻孔，钻孔取样深度25用显色法检查防腐剂侵入木材的深度。钻取木芯后，洞孔应用相同种类的防腐木栓堵紧。
3。2材料验收
1、招标部需要求中标单位进行合同签订前反交底工作，并要求投标单位
标准及进场验收
提供各种规格材料样品
2、所有的规格材均要有产品标识
2、产品标识包括以下内容：树种名称、材质等级、含水率、干燥状态、防腐剂含量及品牌、防腐木材的使用条件、产品加工生产厂家名称（包括木材生厂商，防腐处理厂）、认证机构名称
3、所有规格材必须附带以下资料：说明书、等级证书、原产出国的质量认证书、装箱单、商检证明、报关单和合格证等相关资料。
4、基本特性
1、自然、环保、安全（木材成原本色,略显青绿色）
2、防腐木防腐、防霉、防蛀、防白蚁侵袭。
3、提高木材稳定性，防腐木对户外木制结构的保护更为主要.
4、防腐木易于涂料及着色，根据设计要求，能达到外立面设计的效

、主要材料

果。
5、能满足各种设计要求，易于各种的园艺景观精品的防腐木制作.
6、防腐木接触潮湿土壤或亲水效果尤为显著，满足户外各种气候环境中使用15 — 50年以上不变
4.使用范围
由于防腐木材具有很好的防腐性，因此比较多地会被作为户外的材料使用。用防腐木材制成的成品可以有效地防止微生物的侵蚀，也防止虫蛀，同时防水、防腐，因此可以经受户外比较恶劣的环境，不用费心打理。
、施工前材料准备工作与验收要点

1.1技术反交底
与技术交底
施工方开工前（含样板）必须对甲方、监理进行技术反交底工作，并根据甲方、监理提出的建议和要求修改完善反交底书，并依据完善后的反交底书编制技术交底书
施工方施工前对其管理人员和施工人员进行技术交底，未经培训和考核合格的班组和操作人员，不得上岗.
施工方须向项目部提交技术交底记录（交底人被交底人签字），工程师认为必要时可参与交底过程。
1.2基层
安装前基层及外墙装饰已全部完工，并经验收合格.（详见附表一）
1。3防腐处理
防腐木材是利用加压原理，将规格材放入压力罐，注入木材防腐剂，通过真空加压，使木材防腐剂渗透至木材内层，再真空抽水出罐干燥而成。其防腐性能优越，能持久保护木材，延长木材的使用生命。
1。4木材油漆施工工艺流程：
首先清扫基层表面的灰尘，修补基层-用磨砂纸打平-节疤处打漆片-打底刮腻子一涂干性油一第一遍满刮腻子一磨光一涂刷底层涂料一底层涂料干硬一涂刷面层一复补腻子进行修补-磨光擦净第三遍面漆涂刷第二遍涂料-磨光-第三遍面漆-抛光打蜡。
1.5注意事项
1）、基层处理要按要求施工，以保证表面油漆涂刷不会起皮；
2）、清理周围环境，防止尘土飞扬；
3）、因为油漆都有一定毒性，对呼吸道有较强的刺激作用，施工中一定要注意做好通风；
1.6检验与验收
验收的检验批为一个单体楼分为一个施工段。（按材料进场批次进行验收）详见附表二
以上准备工作全部完成后，由施工方自检合格后，报主管工程师验收.
在主管工程师验收合格前，施工方不得进入下道工序施工。
三、施工与验收要点

1、防腐木
制作工
艺流程
选料——开料砂光-一精加工-一纹理处理——组装一一防腐-一专用木蜡
户外漆
2、防腐木花架施工工艺流程
基层处理T墙面分格放线T立柱定位T横梁定位T检验分格、平整度和牢固性T主梁安装T固定T打胶T检验
2。1施工工艺流程
基层处理
按照设计的分割尺寸及大样图，检查主体结构的质量是否符合要求，主体结构质量、墙面的垂直水平对骨架的安装位置影响较大。
2.2墙面分格放线
放线是将防腐木花架的位置弹线到主体结构上，放线工作根据轴线及标高点进行，一般先弹出立柱的位置,确定立柱的锚固点,待立柱通长布置完毕，再确定主梁位置，副梁位置根据主梁总长度平均划分，一般间隔在2与4 之间。
2.3样板引路
防腐木施工必须执行样板引路,做出样板检查合格后，方能大面积进行施工。
2.3施工要点
花架立柱选用防腐木和GRC构件制作两种材料，如选用GRC材料安装花架时，先用卷尺及水平测量立柱柱基是否在同一平面上，确定立柱在柱基上的位置，如有预埋件，首先检查预埋件的牢固性，然后将立柱立起通过预埋件固定在柱基上；如没有预埋件则在柱基和木柱底部用钻枪打12的洞，然后通过螺杆将立柱固定在柱基上；立柱安装稳定后将横梁放置在立柱上方的槽内，安装好的横梁必须水平，然后通过水平仪测量直接安装在墙体的水平位置，继而将后横梁用膨胀螺丝固定在墙体上，最后将直梁通过榫头固定在后横梁上，前段与横梁交接处用木螺钉固定在墙体上，确保其牢固性。安装好的木质花架必须无松动、翘曲等现象，交接部位以硅胶密封，保证其美观度。
、
2。4验收标准
原材料要求
1、木材应为进的（以合同要求为准）俄罗斯樟子松，木材含水率小于等于16%，在国内进行加工、防腐处理。
2、木材的选择：1）、材质等级：防腐木材材质等级应符合《木结构设计规范》GB55 — 23中II或11级以上的材料要求.
2）、材质要求：承重结构方木
序号
缺陷名称
材质要求
1)
腐朽
不允许

2)
木节：在构件任一面任何150 长度上所有木节尺寸的综合，不得大于所在面宽的
五分之二
3)
斜纹：任何1米材长平均倾斜高度，不得大于
80
4)
纵向弯曲不得超过水平上的
0。5%

5)
扭曲
不允许
6)
髓心
不限
7)
裂缝
在连接部位的受剪面上
不允许
其它部位
开裂深度〈15
开裂宽度＜15:
8)
虫蛀
不得有虫眼
3、
所有规格材四面刨光

花架
测量方法
测量柱中到柱中尺寸，柱中到墙体之间尺寸，水泥柱上平到檐下平尺寸（没有檐根据节点图尺寸现场复核尺寸下单）（排产施工前完成）
安装要求
木柱与水泥柱铁件连接，后横梁与墙体连接膨胀螺丝间距不大于50公分，上直梁与横梁丝杆或地板钉连接，花架榫头、钉眼、与墙体连接处用硅胶密封。
验收标准
花架与墙体连接要牢固，木柱安装要垂直，花架上直梁前段要低于后直梁1-3公分，横梁与上直梁要横平竖直不歪扭，硅胶要密实美观。
百叶窗
测量方法
测量现场洞宽度和高度（圆弧洞测量弧度半径注明左右方向），遮阳板宽度基本按洞宽度一分之一来定（宽度控制在6以内）（排产施工前完成）
安装要求
遮阳板要垂直于窗边安装，固定龙骨膨胀螺丝间距不大于50公分，龙骨与墙体要硅胶密封，钉眼补平油漆处理。
验收标准
安装要垂直，与墙体连接要牢固，钉眼补平油漆处理。
遮阳板
测量方法
测量现场洞宽度和高度（圆弧洞测量弧度半径注明左右方向），遮阳板宽度基本按洞宽度一分之一来定（宽度控制在6以内）（排产施工前完成）
安装要求
遮阳板要垂直于窗边安装，固定龙骨膨胀螺丝间距不大于50公分，龙骨与墙体要硅胶密封,钉眼补平油漆处理。

验收标准安装要垂直，与墙体连接要牢固，钉眼补平油漆处理。
2。5成品保护技术措施
材料进场后经验收合格产品要室内存放，不得外露太阳光下照射，各种规格产品分类存放。安装完成后，及时安排专人进行看管和采取可靠的防污染措施。
2。6安全环保技术措施
1、加强对作业人员的安全、环保意识教育,严格遵守关于《环境/职业健康安全作业指导书》的有关规定。
2、在运输、堆放、施工过程中应注意避免扬尘、遗撒等现象，在施工现场，防腐木材应通风存放，应尽可能的避免太阳暴晒。

附表一:
防腐木安装前基层验收交接单
工程名称

验收内容

施工单位

专业工长

分包单位

质量验收规范的规定
主控项目
1、立柱基层要求平整度4，牢固、高度满足设计要求横梁墙面应平整，
基层垂直度、平整度不得大于4 ；
2、外墙保温及主体墙面基层已全部完成，并经验收合格；
3、外墙涂料已全部完成，并经验收合格；
4、严格按图纸放出立柱定位线、主梁标高及水平线、副梁定位线；
质量检查记录
施工单位
分包单位
建设单位

附表二
防腐木进场材料验收单
工程名称

施工单位

分包单位

验收内容：
1、检查材料质量证明文件、合格证及进场数量；
2、木材确保表面平整、光滑、阳角顺直；
3、木材表面油漆严禁脱落、空鼓、裂缝、超亮、透底，
颜色应一致且无刷纹；
4 、 所有规格材均要有产品标示，产品标识包括以下内容:树种名称、材质等级、含水率、干燥状态、防腐剂含量及品牌、防腐木材的使用条件、产品加工生产厂家名称（包括木材生厂商，防腐处理厂）、认证机构名称；
5、所有规格材必须附带以下资料：说明书、等级证书、原产出国
的质量认证书、装箱单、商检证明、报关单和合格证等相关资料.
验收结论：
建设单位
物业前期介入
质检部：
