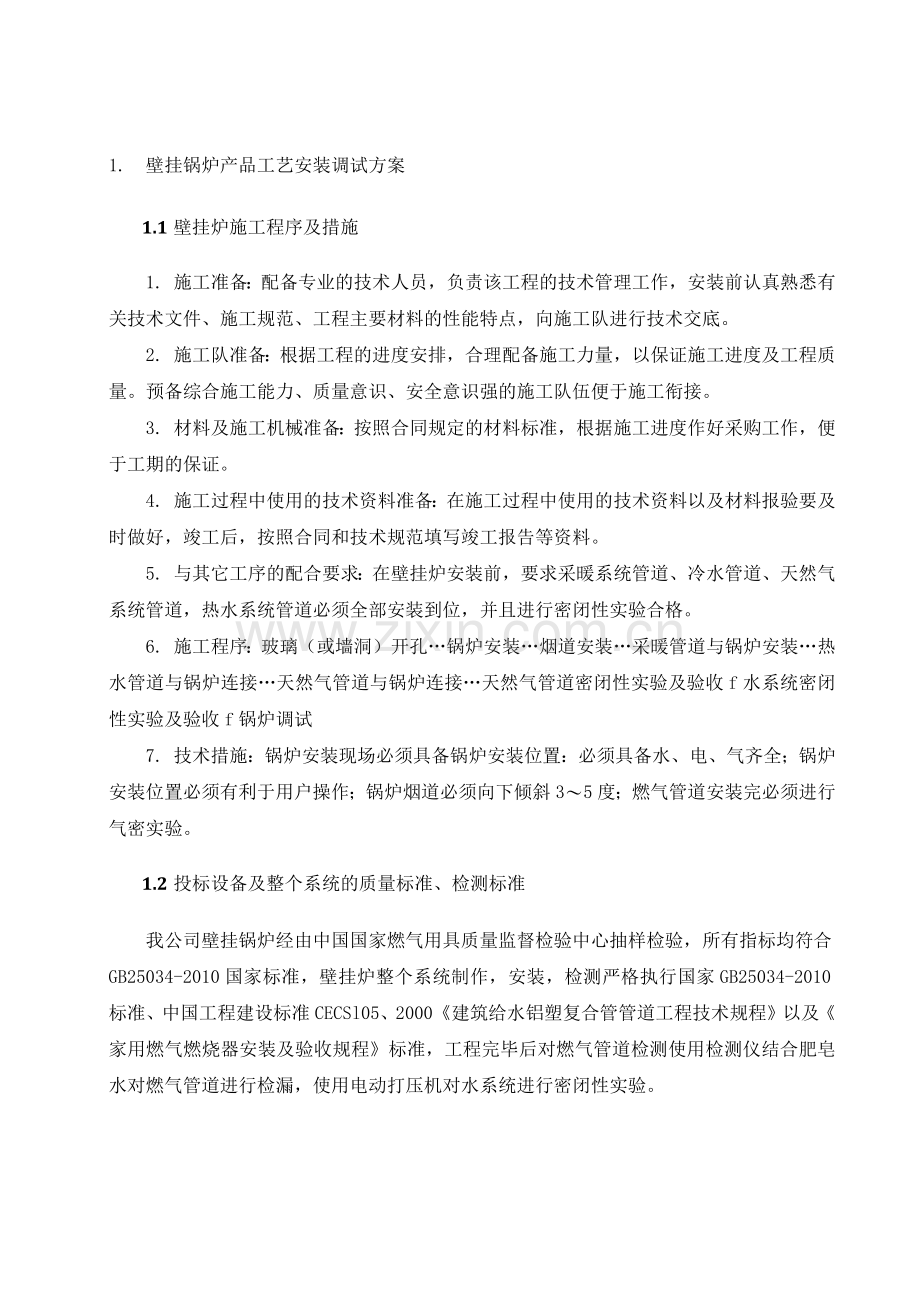

1. 壁挂锅炉产品工艺安装调试方案
1.1壁挂炉施工程序及措施
1. 施工准备：配备专业的技术人员，负责该工程的技术管理工作，安装前认真熟悉有关技术文件、施工规范、工程主要材料的性能特点，向施工队进行技术交底。
2. 施工队准备：根据工程的进度安排，合理配备施工力量，以保证施工进度及工程质量。预备综合施工能力、质量意识、安全意识强的施工队伍便于施工衔接。
3. 材料及施工机械准备：按照合同规定的材料标准，根据施工进度作好采购工作，便于工期的保证。
4. 施工过程中使用的技术资料准备：在施工过程中使用的技术资料以及材料报验要及时做好，竣工后，按照合同和技术规范填写竣工报告等资料。
5. 与其它工序的配合要求：在壁挂炉安装前，要求采暖系统管道、冷水管道、天然气系统管道，热水系统管道必须全部安装到位，并且进行密闭性实验合格。
6. 施工程序：玻璃（或墙洞）开孔…锅炉安装…烟道安装…采暖管道与锅炉安装…热水管道与锅炉连接…天然气管道与锅炉连接…天然气管道密闭性实验及验收f水系统密闭性实验及验收f锅炉调试
7. 技术措施：锅炉安装现场必须具备锅炉安装位置：必须具备水、电、气齐全；锅炉安装位置必须有利于用户操作；锅炉烟道必须向下倾斜3〜5度；燃气管道安装完必须进行气密实验。
1.2投标设备及整个系统的质量标准、检测标准
我公司壁挂锅炉经由中国国家燃气用具质量监督检验中心抽样检验，所有指标均符合GB25034-2010国家标准，壁挂炉整个系统制作，安装，检测严格执行国家GB25034-2010标准、中国工程建设标准CECSl05、2000《建筑给水铝塑复合管管道工程技术规程》以及《家用燃气燃烧器安装及验收规程》标准，工程完毕后对燃气管道检测使用检测仪结合肥皂水对燃气管道进行检漏，使用电动打压机对水系统进行密闭性实验。

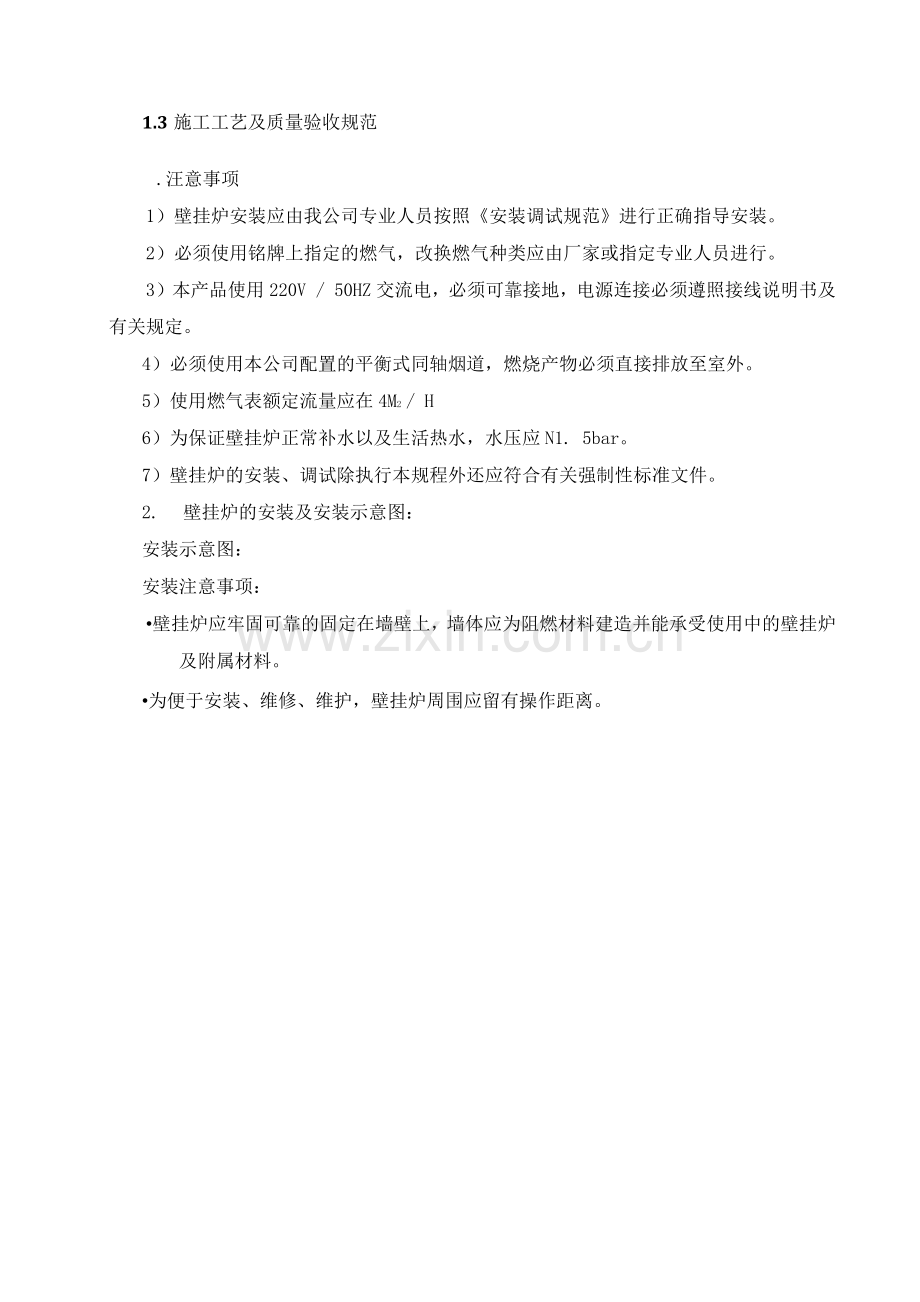

1.3施工工艺及质量验收规范
.汪意事项
1）壁挂炉安装应由我公司专业人员按照《安装调试规范》进行正确指导安装。
2）必须使用铭牌上指定的燃气，改换燃气种类应由厂家或指定专业人员进行。
3）本产品使用220V / 50HZ交流电，必须可靠接地，电源连接必须遵照接线说明书及有关规定。
4）必须使用本公司配置的平衡式同轴烟道，燃烧产物必须直接排放至室外。
5）使用燃气表额定流量应在4M2 / H
6）为保证壁挂炉正常补水以及生活热水，水压应N1. 5bar。
7）壁挂炉的安装、调试除执行本规程外还应符合有关强制性标准文件。
2. 壁挂炉的安装及安装示意图：
安装示意图：
安装注意事项：
•壁挂炉应牢固可靠的固定在墙壁上，墙体应为阻燃材料建造并能承受使用中的壁挂炉及附属材料。
•为便于安装、维修、维护，壁挂炉周围应留有操作距离。
•本壁挂炉为室内设备，不得安装在露天场所。
• 安装位置附近应设进水、进气、排污下水及电源（220V/50HZ）,不得存放易燃、易爆及腐蚀行化学药品，壁挂炉上方不得设置燃气管道，下方不得设置灶具。
自攻螺钉塑 0 100
料塞安装孔--.-.-4. 一 153
贯通墙壁孔一一.一：.£工¥：
膨胀螺栓孔 -1-七吹
（4X0 12） \ 2'C_
23X
空气进气孔
同轴直烟管
填料密封
自攻螺钉
M8
自攻螺钉（3只）
烟管固定圈
同轴弯头

烟官后装式安装孔位置'
尺寸'安装简图（图一）

自攻螺钉塑料塞 考虑到安装倾斜3 °
此尺寸跟据热水器
相对于侧墙安装位
膨胀螺栓孔
（4X012）
室外
岖膨胀螺栓

烟管侧装式安装孔位置、尺寸、安装简图（图二）
1）壁挂炉安装：
•根据设计方案确定安装形式和位置，安装形式与壁挂炉烟道长度及方向有关。
•按壁挂炉安装位置固定安装板。
•安装板中的标记用来固定安装支架和安装板，按图中标记在墙上开孔，应注意预留管位置以及与烟道孔协调一致。
•按安装图位置悬挂支架，并用螺栓、螺钉将支架固定在墙壁，螺钉暂不要拧紧。
•对齐悬挂支架和安装连接板，然后拧紧螺钉。
•将壁挂炉悬挂在支架上，调整好位置。
3. 壁挂炉与水管、气管的连接
1）安装注意事项：
•同轴烟道要确保直接通向室外，烟罩部分必须伸出墙壁，并确保烟道不被堵住。
•壁挂炉水、气管路尺寸位置见下图：
•壁挂炉水、气管路尺寸，采暖接为G3/4，热水接为G1/2，燃气接为G3/4，
•壁挂炉和水管连接，必须正确连接采暖进回水和热水进回水接，不允许接反。
•水管及燃气管道连接应排列整齐
•在采暖回水管道上应设置过滤器，在生活水进水上应加装过滤器。
•在水质较差地区，采暖循环水应进行处理。
2）壁挂炉和管路连接：
•管材选用：燃气管道应使用金属管道或专用管道；供热及生活用水管道应采用铝塑管或设计规定的其它管道；
•管接头的选用：管接头的使用应按照设计要求进行，一般连接建议采用气路连接：采用不锈钢接头；水路连接：采用黄铜卡套式内、外牙接头，生活热水进水管需设置球阀。
4. 烟道的连接：
•同轴烟道要确保伸出窗（墙）外。
• 烟道应向下倾斜3—5度，防止冷凝水回流至壁挂炉中。
• 烟道长度不宜超过3. 5米，包括一个90。弯头或两个45。弯头，每增加一个90。弯头烟道总长度减少一米；每增加一个45。弯头，烟道总长度减少O. 5米。
•烟道在墙体中要保证可以自由转动，并用护套密封。
•禁止烟道连接处在墙内。
5. 壁挂炉与电源连接：
• 壁挂炉使用220V / 50HZ交流电流；
•与壁挂炉连接的电源盒应采用三项电源（接地）;
•必须保证壁挂炉正确接地，禁止使用燃气管道或水管作为接地线；
•若电压波动太大，建议配置稳压电源；
• 将壁挂炉随机提供三项电源和壁挂炉电源连接，必须保证壁挂炉电源线L、N、PEN正确连接。
注意事项：
•在壁挂炉烟道未连接完整正确时，严禁在采暖或生活热水状态下使用；
•在调试壁挂炉前先打开安装壁挂炉房间的门窗；
•检查燃气管道及接头的密封性；
• 检查壁挂炉内部连线，部件连接是否完好；
•检查燃气类型是否与壁挂炉铭牌上的燃气种类相符。
调试水系统：
•开始向壁挂炉内注水，打开补水阀;注满系统后压力表指数达到1.Obar—1.5bar；排出系统内的空气（散热器后部的排气阀以及循环水泵上的排气阀）；使压力稳定在l.Obar一1.5bar之间，关闭补水阀。
•接通燃气阀门，检查接头无渗漏。
• 接通电源，使壁挂炉在采暖状态下运行。
•记录水压记录，检查水系统有无渗漏。
•关闭壁挂炉电源。
调试壁挂炉气路系统：
•壁挂炉静压与动压的检测和调节；
•拧松壁挂炉燃气比例阀入压力检测点螺丝；
•将测压计一端连接到壁挂炉燃气阀入压力检测点处；
• 打开供气阀门，记录下供气静压
•接通壁挂炉电源，使壁挂炉正常燃烧，同时将温度调节到最高；
•检查测压计数值并且记录；
•如果燃气压力超标，请检查燃气系统（最好了解情况后与燃气公司联系）；，
•检查合格后，壁挂炉，拆下测压计并拧紧螺丝；
• 检查检测密封性；
•壁挂炉二次压力的检测和调节；
•拧松壁挂炉燃气阀出压力检测点螺丝，并将测压计一端连接；
•打开燃气阀；
•将壁挂炉设置到F1功能；
• 检查测压计的数值并进行记录（根据《安装使用说明书》数据进行调节）；
•取下燃气调节螺丝的护盖；根据（安装使用说明书）进行二次最小压力调节；
•关闭供气阀门；取下测压计并拧紧燃气阀检测螺丝；检查检测的密闭性；
•关闭壁挂炉电源。
1.4室内采暖末端系统安装及工程配合要求
（一）安装要求及注意事项
1. 安装家用燃气壁挂炉的墙面必须能够支承悬挂45公斤，墙面材料应为不可燃材料。
2. 烟道出应选在空气流通顺畅的地方。
3. 对于天然气、液化石油气用户而言，炉前燃气管道可采用DNl5管径，但最好采用DN20的管道，且与煤气表之间不能有小于DNl5的变径；城市煤气则必须采用DN20或DN20以上管道。
4. 燃具前压力波动为0.75Pn—1.5Pn（Pn一燃具的额定压力）。对于液化石油气，Pn值为280mmH O；对于天然气，Pn值为220mmH O；对于城市煤气，Pn值为lOOmmH 0。
222
5. 注水水压要保证大于1.5公斤压力。
6. 必须保证电压稳定，电压要求220V，电压不稳或电压较低的用户必须配备稳压器。
7. 采暖所有管道连接严禁使用丝麻，而应采用生料带。
8. 烟道长度大于1米时，要将限流环取出。每增加一个弯头，最大直管段要减去lm。
9. 烟道安装时要注意保持向下有3°的倾斜度，以防冷凝水回流到炉体内
10. 必须在暖气的回水管上安装Y型过滤器。
11. 家用燃气壁挂炉与采暖系统之间的采暖供、回水管道上要安装球阀。
12. 150m2以上房间不允许用铸铁暖气片。
13. 采用铸铁暖气片的系统，要用高压水或8公斤空压机清除管道及铸铁暖气片中的杂质，水质较差地区需多次清洗管道。系统注水时采用软化水。
14. 家用燃气壁挂炉第一个采暖季运行时，应每月清洗一次Y型过滤器。从第二个采暖季开始，每个采暖季清洗一次Y型过滤器。
15. 采暖系统不允许用单管顺流式系统，建议用上供下回或下供下回双管系统，采暖系统必须配备出水管球阀、回水管球阀和“ Y"型过滤器。
16. 管道内没有水时，必须拔下电源插头并关闭气源。如估计有结冰危险（3小时以上的停气或停电），应将壁挂炉内的水全部放掉，并拔掉电源插头。
