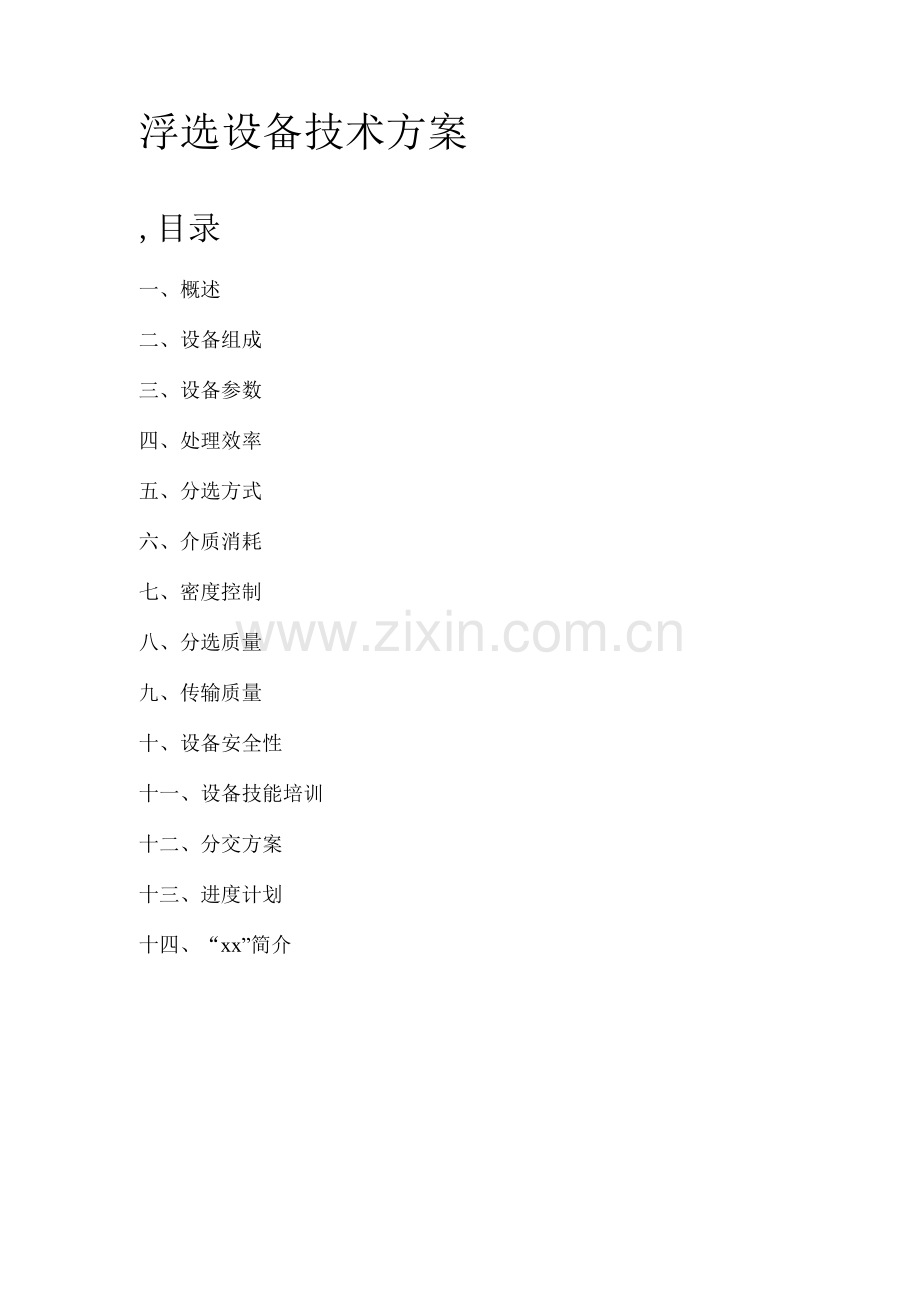

浮选设备技术方案
,目录
一、概述
二、设备组成
三、设备参数
四、处理效率
五、分选方式
六、介质消耗
七、密度控制
八、分选质量
九、传输质量
十、设备安全性
十一、设备技能培训
十二、分交方案
十三、进度计划
十四、“xx”简介
一、概述
xx市xx环保机械设备有限公司专注金属分选设备研发与制
造，重点设备为整套浮选设备。我们根据客户浮选物料特点，浮选产
量以及处理完质量要求来量身定制，做到专业、耐用、环保。
二、设备介绍
1.1料斗。盛载待浮选物料器物，大小及给料速度根据浮选设备系统产
量而定。常规尺寸为40X40X30mm 。
1.2水洗设备：水洗物料，除去木屑、塑胶、泥粉。常规尺寸为
直径22X长度60mm。

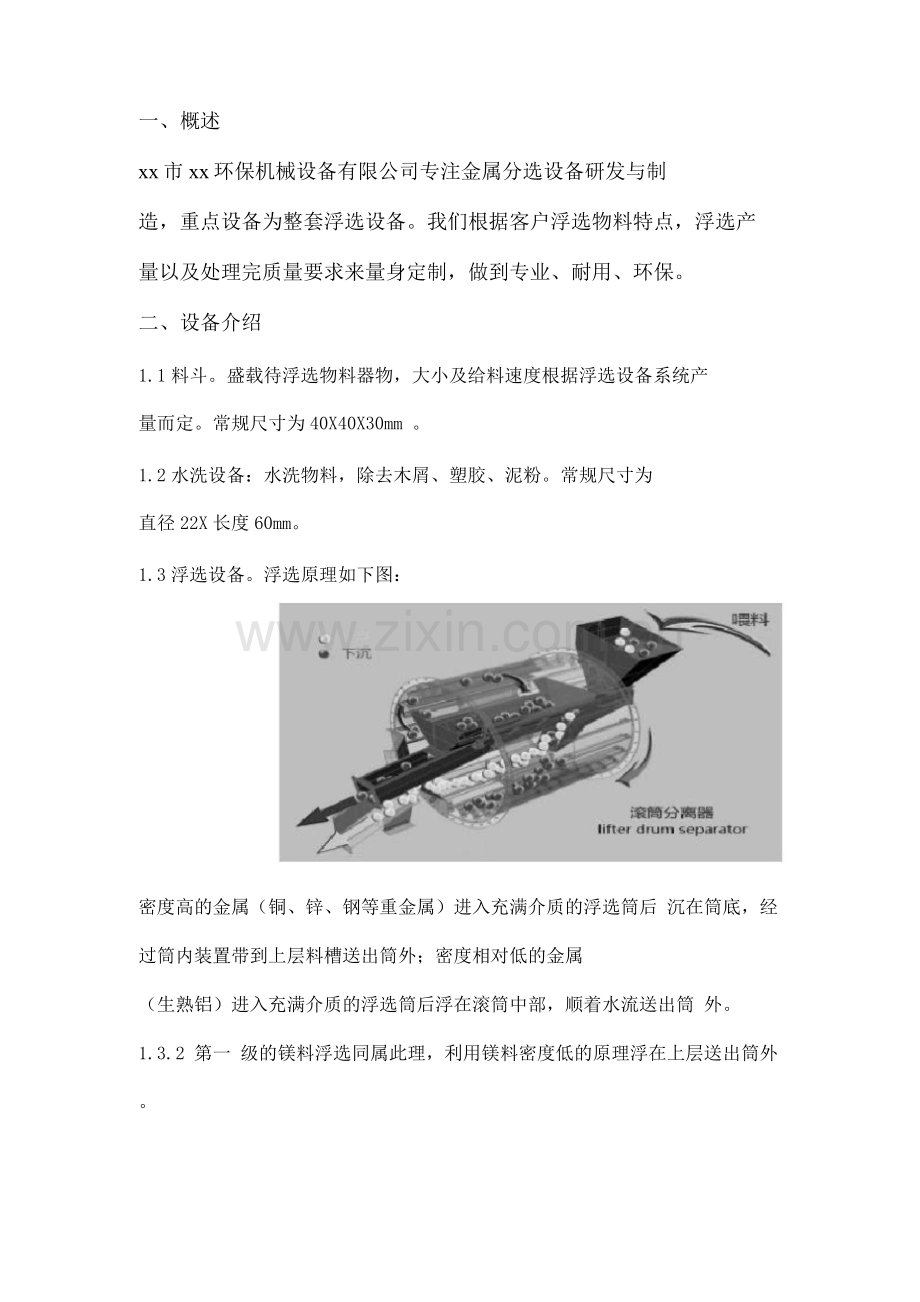

1.3浮选设备。浮选原理如下图：

密度高的金属（铜、锌、钢等重金属）进入充满介质的浮选筒后 沉在筒底，经过筒内装置带到上层料槽送出筒外；密度相对低的金属
（生熟铝）进入充满介质的浮选筒后浮在滚筒中部，顺着水流送出筒 外。
1.3.2 第一 级的镁料浮选同属此理，利用镁料密度低的原理浮在上层送出筒外。
双级喷淋三级振筛。采用高压双级喷淋与三级振筛，把介质最大 限度从物料上脱离，提高回收效率。
介质回收。采用德国双级磁滚筒回收介质，介质损耗同行业领先 水平。
1.4输送设备。输送设备全系统使用加强双梁结构制造，坚固耐用，同 时亦可加装防撒漏装置，防止输送带撒漏。输送设备是整个浮选系统 的链接器，牵一发而动全身，需要重点关注其制造水平。
.
1.5浮选流程简图。

京担
血昱皂HI
2. Ait
浮地瘦荷
etf 恼 mw
f—虞仙13*^
就向法解藤旅
两falKiV两箪Iff淋
.
1.EQ ）皿
4
. IU9人住
己汗派*
荷

三、设备参数
3.1设备占地面积：》6m
3.2层高要求：》8m
3.3总装功率：250千瓦
四、处理效率
4.1 处理效率：20-25t/h。
五、分选方式
5.1采用单桶两级重介质分选方案。
六、介质消耗
6.1在合理的使用情况下，介质消耗。
七、密度控制
7.1第一级浮选密度控制为2.1；第二级浮选密度控制为3.2。
八、分选质量8.1达到行业领先水平，对于浮选出来的铝料，破碎单体粒
锌含量低于0.1%。破碎单体颗粒镁含量低于0.05%。
.
九、传输质量
9.1采用无尘传送带，并加装除尘罩。
9.2输送带出料安装防粘料装置，防止轻薄金属片粘贴输送带和散落，
保持场地整洁。
十、设备安全性环保性
10.1设备工作台全部安装防护栏，防止跌落和卷入。
10.2设备水全部可循环再用，每天增补清水2-3m即可，不外排污水。
10.3滚筒筛用脉冲除尘吸附扬尘。
10.4整套设备没有化学反应，不会产生黑烟、白烟。
十一、设备技能培训
11.1我司可提供设备管理、生产管理、维修指导等系列培训，贵司
可安排技术人员到我设备工厂及浮选加工场交流学习及技术培训。
十二、分交方案
12.1按进度付款，订货支付40%合同款作为定金，设备装车前支付
55%合同款，安装调试完成后，支付全款，全款付清后设备所有权转移至 甲方。
.
十三、进度计划
13.1确认方案，xx机械出具设备基础图与水池建设图，甲方可按
照图纸安排设备基础及水池施工。
13.2下定后即刻安排定制组件的开料工作。
13.3常规备件，厂里均有备货。
13.4 xx机械在下定后2.5个月内完成设备出厂前的生产与检验。
13.5设备运输到安装地点后，xx机械将在1个月内完成设备的安
装与调试作业。
十四、“xx”简介xx市xx环保机械设备有限公司坐落在工业强市--乂乂，自20年起一直从 事废旧金属贸易、破碎分拣加工、铝合金熔炼以及金属浮选设
备的研发与生产，并于2018年独立建厂，为广大废旧金属贸易商及金属 熔炼工厂家提供优质、高效、环保的浮选设备。
经过对浮选系统多年的研究，xx已成为华南地区先进的浮选设备供
商，为客户提供齐全的售前、售中和售后服务，例如浮选试验，工艺流程 设计，设备加工生产，安装调试，工人培训等一站式服务。xx环保机械的产 品方案全部根据客户的具体要求量身配置，保证为客户提供适合的浮选方案 和设备。
xx环保机械厂区内拥有众多现代化大型加工设备，高度重视高技术人才的培 养和使用，强大的开发团队与服务人员为xx环保机械的浮选设备提供了可靠 的保障。xx除了是设备生产者，同时也是使用者。一直以来为兄弟企业（佛 山市南海澳米金属制品有限公司（金属回收、铝棒及铝合金锭生产），肇庆市成 xx业有限公司（在建19年11月投产，月产50吨铝合金锭）提供浮选加工服 务，通过实践不断修正与升级设备，让xx浮选设备技术更加成熟，一直升级 改进。
