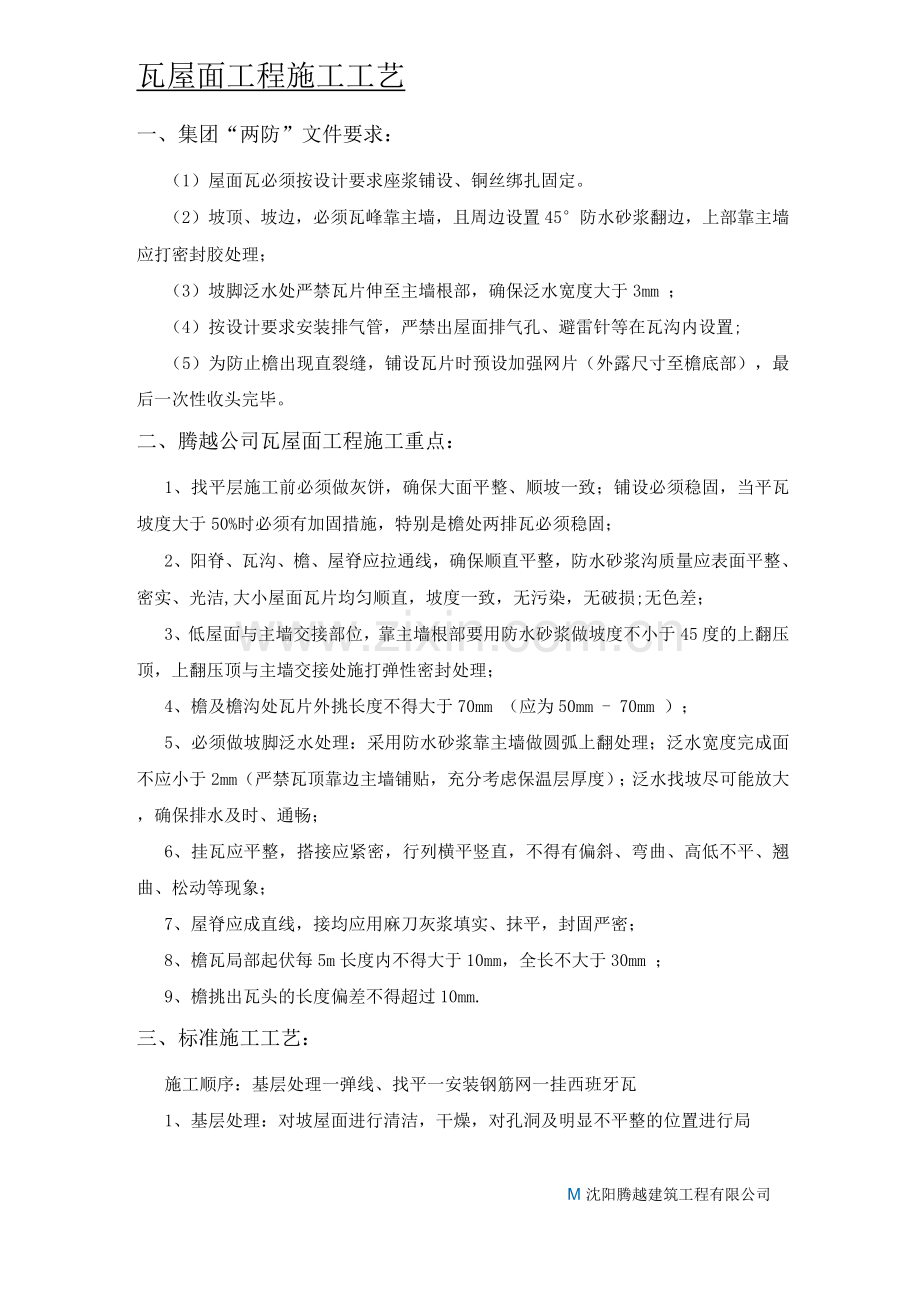

瓦屋面工程施工工艺
一、集团“两防”文件要求：
（1）屋面瓦必须按设计要求座浆铺设、铜丝绑扎固定。
（2）坡顶、坡边，必须瓦峰靠主墙，且周边设置45°防水砂浆翻边，上部靠主墙应打密封胶处理；
（3）坡脚泛水处严禁瓦片伸至主墙根部，确保泛水宽度大于3mm ；
（4）按设计要求安装排气管，严禁出屋面排气孔、避雷针等在瓦沟内设置;
（5）为防止檐出现直裂缝，铺设瓦片时预设加强网片（外露尺寸至檐底部），最后一次性收头完毕。
二、腾越公司瓦屋面工程施工重点：
1、找平层施工前必须做灰饼，确保大面平整、顺坡一致；铺设必须稳固，当平瓦坡度大于50%时必须有加固措施，特别是檐处两排瓦必须稳固；
2、阳脊、瓦沟、檐、屋脊应拉通线，确保顺直平整，防水砂浆沟质量应表面平整、密实、光洁,大小屋面瓦片均匀顺直，坡度一致，无污染，无破损;无色差；
3、低屋面与主墙交接部位，靠主墙根部要用防水砂浆做坡度不小于45度的上翻压顶，上翻压顶与主墙交接处施打弹性密封处理；
4、檐及檐沟处瓦片外挑长度不得大于70mm （应为50mm - 70mm ）；
5、必须做坡脚泛水处理：采用防水砂浆靠主墙做圆弧上翻处理；泛水宽度完成面不应小于2mm（严禁瓦顶靠边主墙铺贴，充分考虑保温层厚度）；泛水找坡尽可能放大，确保排水及时、通畅；
6、挂瓦应平整，搭接应紧密，行列横平竖直，不得有偏斜、弯曲、高低不平、翘曲、松动等现象；
7、屋脊应成直线，接均应用麻刀灰浆填实、抹平，封固严密；
8、檐瓦局部起伏每5m长度内不得大于10mm，全长不大于30mm ；
9、檐挑出瓦头的长度偏差不得超过10mm.
三、标准施工工艺：
施工顺序：基层处理一弹线、找平一安装钢筋网一挂西班牙瓦
1、基层处理：对坡屋面进行清洁，干燥，对孔洞及明显不平整的位置进行局
M 沈阳腾越建筑工程有限公司
瓦屋面工程施工工艺
部修补.
2、弹线：按照施工图,用墨线弹出横向铺瓦的间距，起始位置为从檐开始，原则上控制最底一块瓦挑出屋檐5-7cm ,然后从底部向上弹线，弹线位置比挂瓦孔高约4-6cm ,尽量在有效尺寸容许差内调整到不切瓦为原则。
同时在屋面四角点拉线找平，对局部不平整的位置进行剔凿或用砂浆填充补平。
3、安装钢筋网（钢筋网规格与间距要求参见设计要求）：沿着弹出的水平挂瓦线，将钢筋水平布置在屋面上，钢筋端头要做弯钩，与屋面原预留钢筋用火烧丝绑扎牢固，同时每隔3m竖向布置一道钢筋，使水平筋不下垂
4、挂西班牙瓦：
挂瓦次序从檐由下到上，将铜丝穿过挂瓦孔逐块绑在钢筋上卧瓦可以采用1： 2。5水泥砂浆满砂浆垫底卧瓦，与左边瓦落槽密合，随时注意瓦面、瓦楞垂直，不符合质量要求的瓦不能铺挂；
为保证瓦的平整顺直，应从屋脊拉一斜线到檐，即斜线对准屋脊第一张瓦的右下脚,顺次与第二排的第二张瓦，第三排的第三张瓦，直到檐瓦的右下角，都在一直线上，然后由下到上依次逐张铺挂，可以达到瓦沟顺直，整齐美观.斜脊正脊均要拉通线挂瓦；
沿着纵向墨线一般习惯依序安装：主瓦一盾瓦一斜脊收 一斜脊瓦一三叉瓦—正脊瓦.

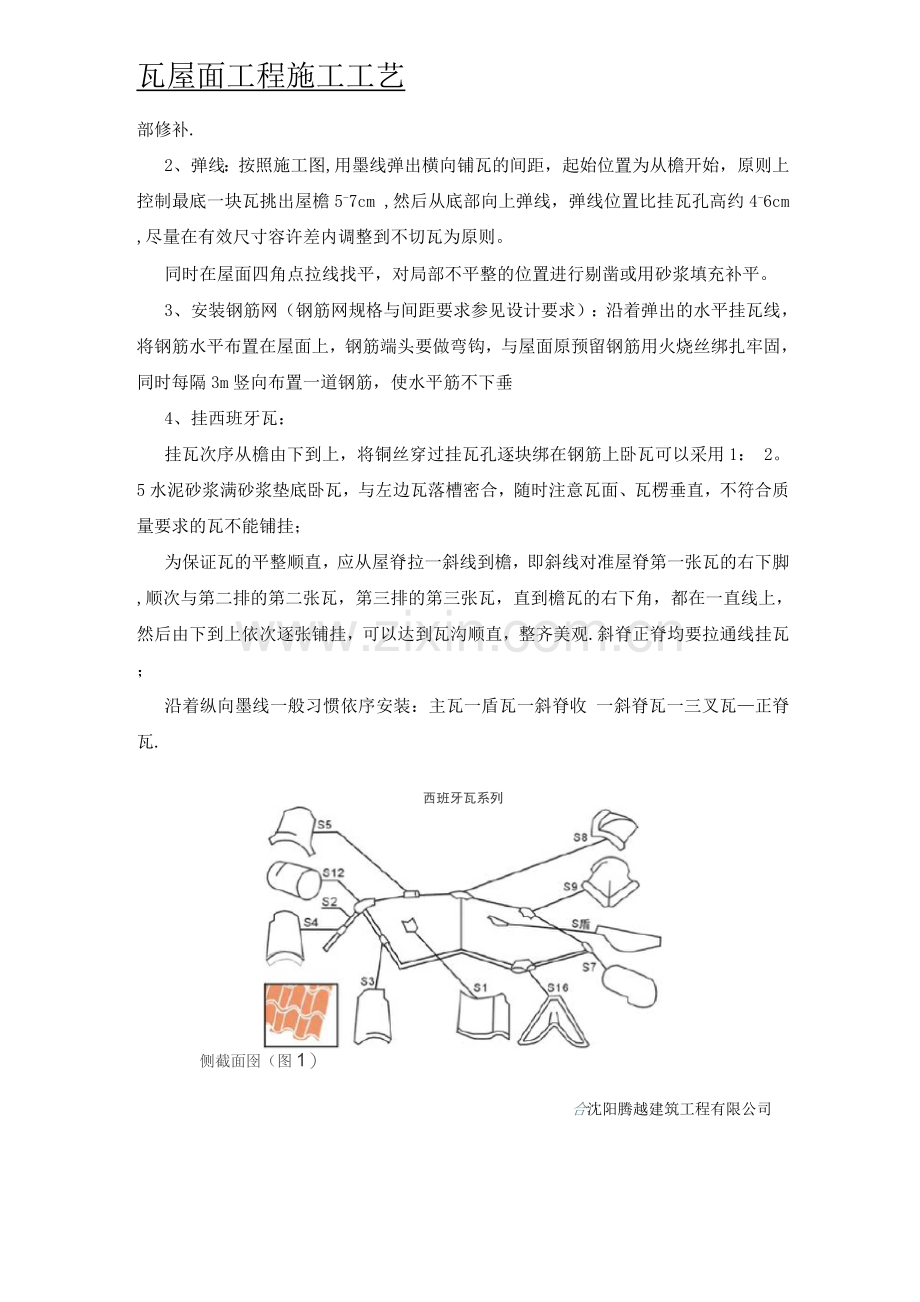

西班牙瓦系列

侧截面囹（图1）

合沈阳腾越建筑工程有限公司
瓦屋面工程施工工艺
（各部位瓦片名称：
S1：又叫主瓦，用于天面铺贴主要使用的瓦件，使用量占80%以上.
S2：又称半瓦、沟瓦，主要用于两平面交角间水沟铺底.
S3:又称左收边瓦，用于大瓦面的左边（没有栅墙）收。
S4:又称右收边瓦，用于大瓦面的右边（没有 墙）收（要加配S2）。
S5:又称筒瓦、脊瓦，用作正脊或斜脊,是配件中用量最多的一种。
S7:又称斜脊收，用于斜脊下端收。
S8:又称二叉、阴沟转角，用于正脊直角弯连接S5用.
S9:又称三叉，用于正脊与斜脊连接S5用。
S10:大飘角瓦，用于斜脊下端S7下飘角用，现被S16代替。
S11：又称半筒，当大瓦面有 墙时左边用（不建议使用）。
S12:又称正脊左收，正脊左端（没有有 墙）收用。
S13:又称正脊右收，正脊右端（没有有 墙）收用.
S16:小飘角瓦，又称翘角，与S10同样使用。
S四叉：用于四个三角面交汇脊顶连接S5用.
S正盾瓦：又称正挡板，用于正脊与S1间封闭面用。
S斜盾瓦：又称斜挡板，用于斜脊与S1间封闭面用（不建议使用）。
宝顶：用于屋面的最高点。）
S9 i~\S5

s瓦配置图s瓦施工图
其中在屋面盖完后,紧邻顶端两侧的主件间需留180mm的空隙，内垫灰浆，再砌盾瓦，最后砌脊瓦.按瓦面颜色采购色料，调配在白水泥灰浆内，并掺入麻刀，
3合沈阳腾越建筑工程有限公司
瓦屋面工程施工工艺
搅拌成接近瓦的颜色，作抹缝灰浆使用；
排水沟处瓦切割后应保证边沿整齐，并用1： 3水泥砂浆将瓦片底部空隙全部封住，切割机械采用电动圆锯机；
脊瓦与平瓦的搭接边不应小于40mm,屋脊的接头应顺主导风向，斜脊的接头应顺排水方向,脊瓦底部应垫塞平稳，座浆饱满；
脊瓦铺设应从斜屋脊底端开始,自下而上至斜屋脊顶，脊瓦大封头瓦应紧贴檐，用掺颜料的水泥砂浆将脊瓦固定在另一端直至铺设小封头脊瓦；
脊瓦之间的搭接长度应符合要求，同时避免切割，保证铺设完整；脊瓦铺设须拉线操作，保证脊瓦在一条线上，檐瓦须用水泥砂浆固定，并用铜丝穿过挂瓦孔逐块绑在钢筋上；
屋檐要平直，脊瓦搭和脊瓦与平瓦的缝隙、斜沟瓦与排水沟的空隙，均应用灰浆抹平，封固严密；
屋面与突出屋面的墙、烟道等连接处，是防水薄弱环节，应做成泛水处理，加强控制.突出屋面的墙或烟道的侧面瓦伸入泛水宽度不小于50mm，同时挂瓦钉孔和穿避雷针的孔洞要及时做好防水处理，所有砂浆收头应光滑、圆顺，杜绝毛糙，该部位须作重点处理和检查；
烟道与屋面的交接处在迎水面中部应抹出分水线，并应高出两侧30mm，且防水翻边上翻高度应高出完成面10以上；
天沟、檐沟的防水层，应用合成高分子防水卷材、高聚合物改性沥青防水卷材、沥青防水卷材等材料铺设.天沟、檐沟的防水层伸入瓦内宽度不应小于15 0mm，瓦伸入天沟、檐沟的长度应为50〜70mm，瓦头挑出封檐板的长度应为50 ~ 70mm ；
平瓦的固定必须铺置牢固，地震设防地区或坡度大于50%的屋面，应采取固定加强措施；
铺瓦完成后，及时做淋水试验，检查有无渗漏，特别是雨天过后督促施工班组及时全数检查，并做好检查记录，对渗漏点及时做补救或返工处理。
四、质量标准
1、主控项目：
瓦的质量必须符合设计要求。
M 沈阳腾越建筑工程有限公司
瓦屋面工程施工工艺
瓦必须铺设牢固.地震设防地区或坡度大于50%的屋面，应采取固定加强措施。
2、一般项目：
挂瓦条应分档均匀，铺钉平整、牢固，瓦面平整，行列整齐，搭接紧密,檐平直。
脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象.
泛水的做法应符合设计要求，顺直整齐，结合严密，无渗漏。
五、屋面瓦的成品保护
1、瓦片现场堆放场地应平整、干净，堆瓦高度不宜超过1。5米，瓦片运输时应轻拿轻放，不得抛扔、碰撞、沟瓦、盖瓦、脊瓦应“立式”堆放；
2、卧瓦砂浆强度未达到要求时，不得在瓦面上行走、踩踏；
3、屋面瓦铺设完毕后，后续工序施工过程中不得以重物损坏或污染已完工成品，使用各类灰浆抹填时，其灰浆残渣余液不得溅脏瓦面如溅洒应及时清除；
4、避雷针、屋面管道防腐施工时，应在避雷针和管道下铺设遮盖物，施工工具、材料或重物应轻拿轻放，以防污染和损坏屋面。
