墩身施工脚手架搭设方案
1。墩身工程概况
前山车站特大桥站台范围为三柱式门式墩，共有方形柱24根,站台范围以外莲花形矩型墩，共20座，其中简支梁墩5座，连续梁边墩5座，连续梁中墩10座，全桥墩高范围在11m〜13m之间。墩身施工时，需要在墩身外围搭设脚手架.
2. 脚手架搭设总体安排
本工程脚手架采用扣件式钢管架，沿墩身外围四周封闭式搭设，四面均设双排架，排距80cm，钢管架步距150cm，纵距150cm，脚手架要求高出墩身1.2m,脚手架在3m以上外围需满铺密目安全网(见附图)，本工程所用钢管采用GB *48x3.5钢管。扣件采用可锻铸铁制作的扣件。
2.1脚手架搭设顺序
地基处理-地面放线-摆放扫地杆-安装立杆-连接纵杆-连接横杆-铺设脚手板-4m以上连接剪刀撑-安装抛撑
2。2脚手架构配件
(1) 脚手架钢管
脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T 12793 )或《低压流体输送用焊接钢管》(GB/T 3092 )中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T 7)中Q235 -A级钢的规定.每根钢管的最大质量不应大于25kg,采用*48x3.钢管。
(2) 扣件

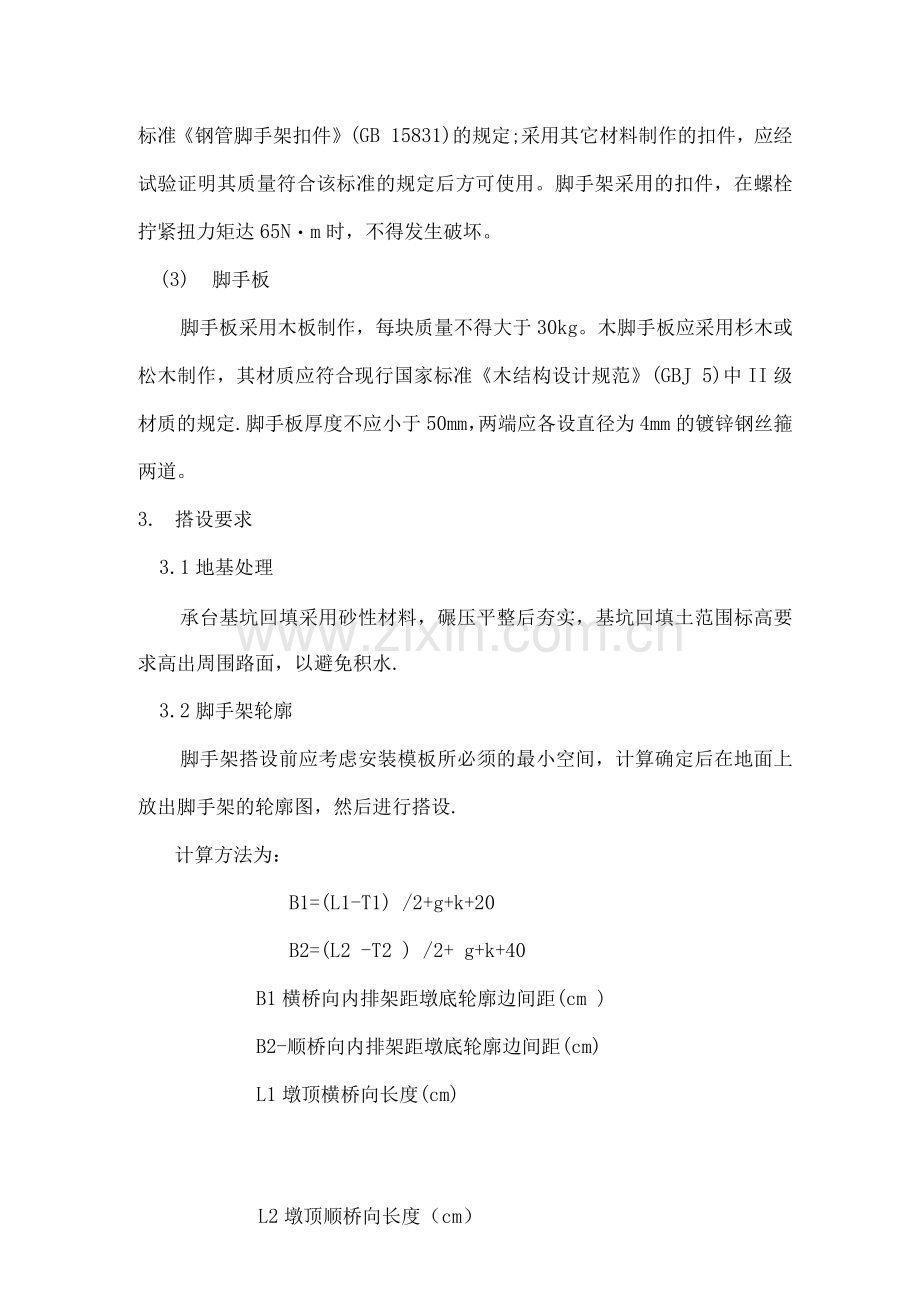

扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GB 15831)的规定;采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件，在螺栓拧紧扭力矩达65N・m时，不得发生破坏。
(3) 脚手板
脚手板采用木板制作，每块质量不得大于30kg。木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》(GBJ 5)中II级材质的规定.脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。
3. 搭设要求
3.1地基处理
承台基坑回填采用砂性材料，碾压平整后夯实，基坑回填土范围标高要求高出周围路面，以避免积水.
3.2脚手架轮廓
脚手架搭设前应考虑安装模板所必须的最小空间，计算确定后在地面上放出脚手架的轮廓图，然后进行搭设.
计算方法为：
B1=(L1-T1) /2+g+k+20
B2=(L2 -T2 ) /2+ g+k+40
B1横桥向内排架距墩底轮廓边间距(cm )
B2-顺桥向内排架距墩底轮廓边间距(cm)
L1墩顶横桥向长度(cm)

L2墩顶顺桥向长度（cm）
T1墩底横桥向长度（cm）
T2墩底顺桥向长度（cm ）
g模板肋板高（cm ）
k模板桁架宽（cm ）
3。3立杆
（1）每根立杆底部应设置垫板。
（2）脚手架必须设置纵、横向扫地杆.纵向扫地杆应采用直角扣件固定在距底座上皮20cm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于50cm。（见图3-1纵、横向扫地杆构造）。
1横向扫地杆；2纵向扫地杆图3-1 纵、横向扫地杆构造
（3）立杆接长除顶层顶步可采用搭接处，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：
① 立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50cm ;各接头中心、至主节点的距离不宜大于步距的1/3
② 搭接长度不应小于1m ,应采用不少于2个旋转和扣件固定，端部扣件盖板的边缘至杆端距离不应小于10cm。
3.4纵向水平杆
(1) 纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；
(2) 纵向水平杆接长宜采用对接扣件连接，也可采用搭接.对、接、搭接应符合下列规定：
①纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于50cm ；各接头中心至最近主节点的距离不宜大于纵距的1/3 (详见图3-2纵向水平杆对接接头布置)
② 搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于10cm.
③ 纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上.
3.5横向水平杆
(1) 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除.主节点处两个直角扣件的中心、距不应大于15cm。
(a)接头不在同步内(立面)；(b)接头不在同跨内(平面)
1立杆；2纵向水平杆；3横向水平杆
图3-2纵向水平杆对接接头布置
(2) 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2.
(3) 横向水平杆两端应用直角扣件固定在立杆上.
3。6脚手板的设置
(1) 作业层脚手板应铺满、铺稳，距离墩柱外轮廓12~15 cm；
(2) 本工程采用木脚手板，每块脚手板至少设置在三根横向水平杆上。如木板长度有限，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻.脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取13〜15cm,两块脚手板外伸长度的和不应大于30cm ；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于20cm，其伸出横向水平杆的长度不应小于10cm。
3。7剪刀撑、抛撑
(1) 每道剪刀撑跨越立杆的根数宜按表3-1的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°〜60°之间；
剪刀撑跨越立杆的最多根数 表3 - 1
(2) 脚手架四周外侧立面均设置剪刀撑，并应由底至顶连续设置.剪刀撑斜杆的接长宜采用搭接，剪刀撑斜杆应用旋转扣件固定在与之相交的立杆上，旋转扣件中心线至主节点的距离不宜大于15cm。
(3抛撑间距不大于450cm，支撑在立杆上，抛撑底部应加垫底座或木板。必要时，底部应与加锚筋连接.
4。脚手架施工安全注意事项
(1)脚手架应保证搭设基础的牢固和足够宽的安全平台供人行走(至少80厘米宽)，与固定结构连接要可靠，并配有护栏和行步挡板，以保证上下平台的安全。所有构件，必须经检验合格后方能投入使用。对在施工中发生损伤的加固钢筋，螺栓、螺帽等，要及时更换，消除安全隐患.
（2）脚手架上沿线路左侧应设置门字架上下行梯连接上下工作平台，楼梯底部加垫木板，每3m设两道连接杆与脚手架连接牢固，保证楼梯稳固安全。
（3）脚手架下方要有明显的警告标志，要求必挂标牌有请戴好安全帽、系好安全带、注意落物|、|注意安全、|禁止抛物|、|闲人免进等。并在架子下方采用警示带隔离，只允许施工人员进入.
（4）墩台脚手架四周要求密目安全网围蔽，防止施工过程中落物伤人,以及保护场地内施工人员的安全.
（5）工作平台上禁止堆放物品，工具必须随身携带。垂直交叉作业时，要增设预防物体打击的隔离层。
（6）工人上班必须穿防滑鞋，戴手套，戴好安全帽，作业高度大于2m必须系好安全带。从事高空作业的人员应具有强健体格，凡患有高血压、心脏病、癫痫病者以及其他不适应高空作业的人员，不得从事高空作业。
（7）不准在六级以上强风或大雨、雪、雾天从事露天高空作业。
（8）吊装大模板、钢管等大型物体时，必须用卡环。吊运零散物体时，要用吊笼或吊斗，且整齐捆牢.吊车施工时应注意沿线的架空电线.
（9）墩柱施工过程中应设专人看护四周，禁止非施工人员进入场地，监督机械、人员安全施工。
