建设集团项目施工安全防护设计.doc

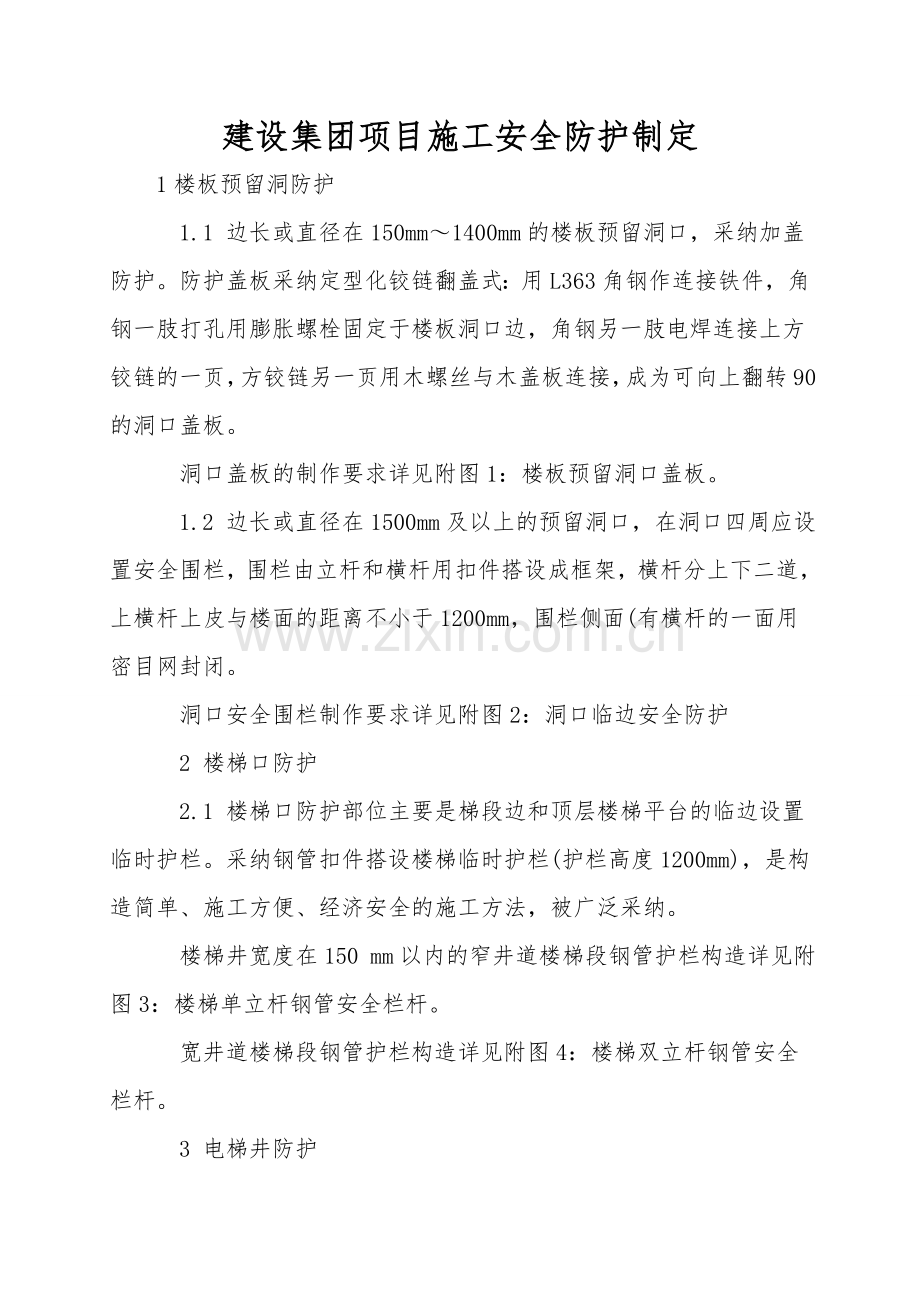

建设集团项目施工安全防护制定
　1楼板预留洞防护
　　1.1 边长或直径在150mm～1400mm的楼板预留洞口，采纳加盖防护。防护盖板采纳定型化铰链翻盖式：用L363角钢作连接铁件，角钢一肢打孔用膨胀螺栓固定于楼板洞口边，角钢另一肢电焊连接上方铰链的一页，方铰链另一页用木螺丝与木盖板连接，成为可向上翻转90的洞口盖板。
　　洞口盖板的制作要求详见附图1：楼板预留洞口盖板。
　　1.2 边长或直径在1500mm及以上的预留洞口，在洞口四周应设置安全围栏，围栏由立杆和横杆用扣件搭设成框架，横杆分上下二道，上横杆上皮与楼面的距离不小于1200mm，围栏侧面(有横杆的一面用密目网封闭。
　　洞口安全围栏制作要求详见附图2：洞口临边安全防护
　　2 楼梯口防护
　　2.1 楼梯口防护部位主要是梯段边和顶层楼梯平台的临边设置临时护栏。采纳钢管扣件搭设楼梯临时护栏(护栏高度1200mm)，是构造简单、施工方便、经济安全的施工方法，被广泛采纳。
　　楼梯井宽度在150 mm以内的窄井道楼梯段钢管护栏构造详见附图3：楼梯单立杆钢管安全栏杆。
　　宽井道楼梯段钢管护栏构造详见附图4：楼梯双立杆钢管安全栏杆。
　　3 电梯井防护

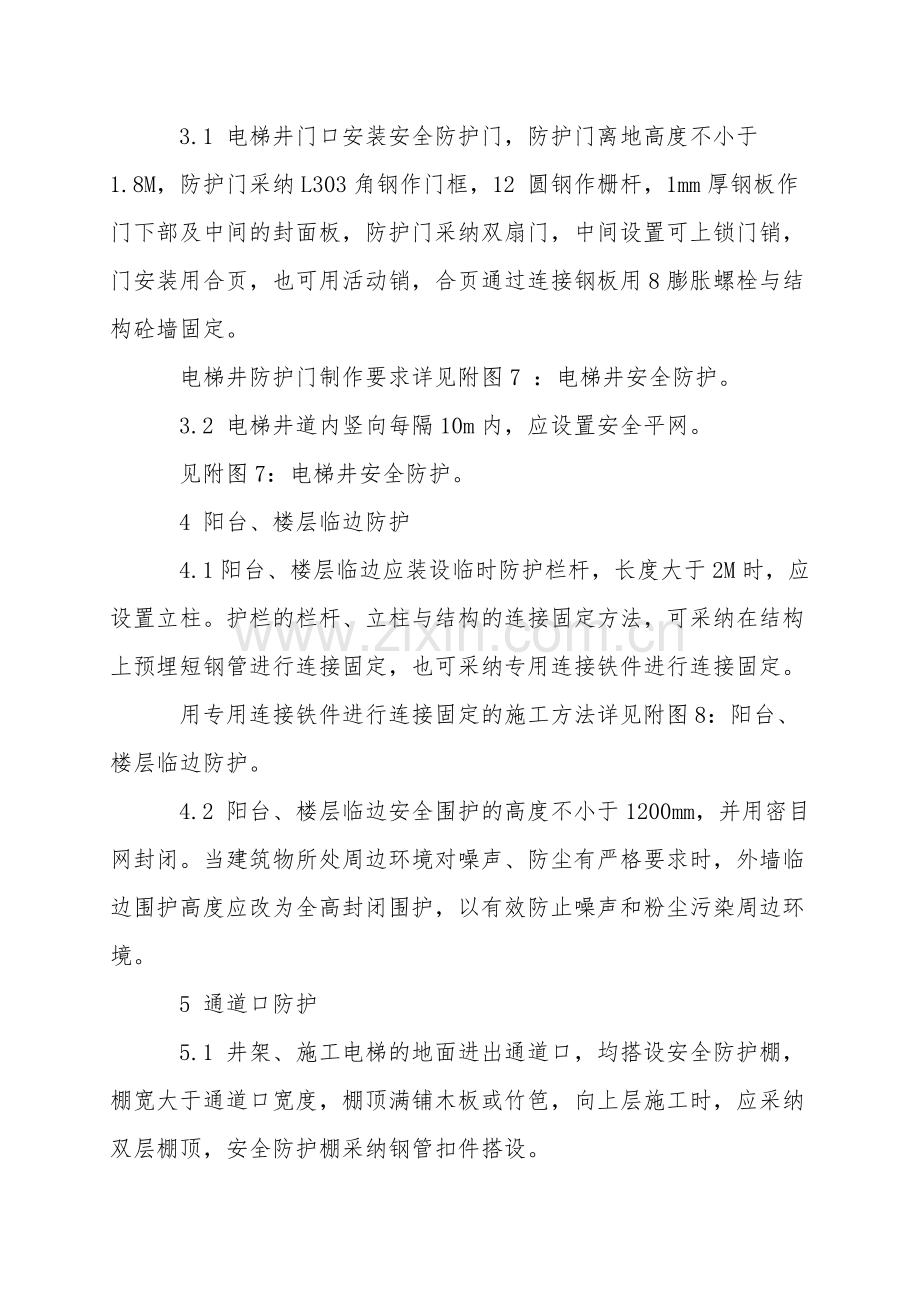

　　3.1 电梯井门口安装安全防护门，防护门离地高度不小于1.8M，防护门采纳L303角钢作门框，12 圆钢作栅杆，1mm厚钢板作门下部及中间的封面板，防护门采纳双扇门，中间设置可上锁门销，门安装用合页，也可用活动销，合页通过连接钢板用8膨胀螺栓与结构砼墙固定。
　　电梯井防护门制作要求详见附图7 ：电梯井安全防护。
　　3.2 电梯井道内竖向每隔10m内，应设置安全平网。
　　见附图7：电梯井安全防护。
　　4 阳台、楼层临边防护
　　4.1阳台、楼层临边应装设临时防护栏杆，长度大于2M时，应设置立柱。护栏的栏杆、立柱与结构的连接固定方法，可采纳在结构上预埋短钢管进行连接固定，也可采纳专用连接铁件进行连接固定。
　　用专用连接铁件进行连接固定的施工方法详见附图8：阳台、楼层临边防护。
　　4.2 阳台、楼层临边安全围护的高度不小于1200mm，并用密目网封闭。当建筑物所处周边环境对噪声、防尘有严格要求时，外墙临边围护高度应改为全高封闭围护，以有效防止噪声和粉尘污染周边环境。
　　5 通道口防护
　　5.1 井架、施工电梯的地面进出通道口，均搭设安全防护棚，棚宽大于通道口宽度，棚顶满铺木板或竹笆，向上层施工时，应采纳双层棚顶，安全防护棚采纳钢管扣件搭设。
　　井架地面进出通道口防护棚的搭设要求详见附图9：井架入口处防坠棚。
　　施工电梯地面进出通道口防护棚的搭设要求详见附图10：施工电梯入口处防坠棚。
　　5.2 井架、施工电梯的楼层接料口，出井架、施工电梯处应设置安全防护门，防护门高度1800mm，接料平台应满铺木板，平台两侧应设置木板或竹笆板安全隔离，高度1800mm。
　　井架楼层接料口的安全防护设置要求详见附图5：井架接料平台防护。
　　施工电梯楼层接料口的安全防护设置要求详见附图6：施工电梯接料平台安全防护。
　　6 通道防护
　　6.1 位于吊机大臂吊运半径范围内的主要施工通道上方应搭设安全防坠棚，防坠棚采纳钢管扣件搭设。
　　6.2 防坠依据施工通道的路面宽度要求搭设。
　　宽度在4000mm以内的防坠棚搭设要求详见附图11：通道防坠棚(4 m内)。宽度在6000mm以内的防坠棚搭设要求详见附图12：通道防坠棚(6 m内)。
　　7 深坑防护
　　7.1 深度2m 以上的基坑周边应设安全防护围栏，安全围栏由立杆、二道水平栏杆、密目网和挡脚板组成，围栏杆件为脚手钢管，上道水平栏杆离地高度为1200mm。
　　7.2 出入深基坑应设置坡道，坡道两侧应设置安全二道栏杆，高度为1200mm。坡道面为平板时应有防滑措施。
