砌筑样板施工方案.docx

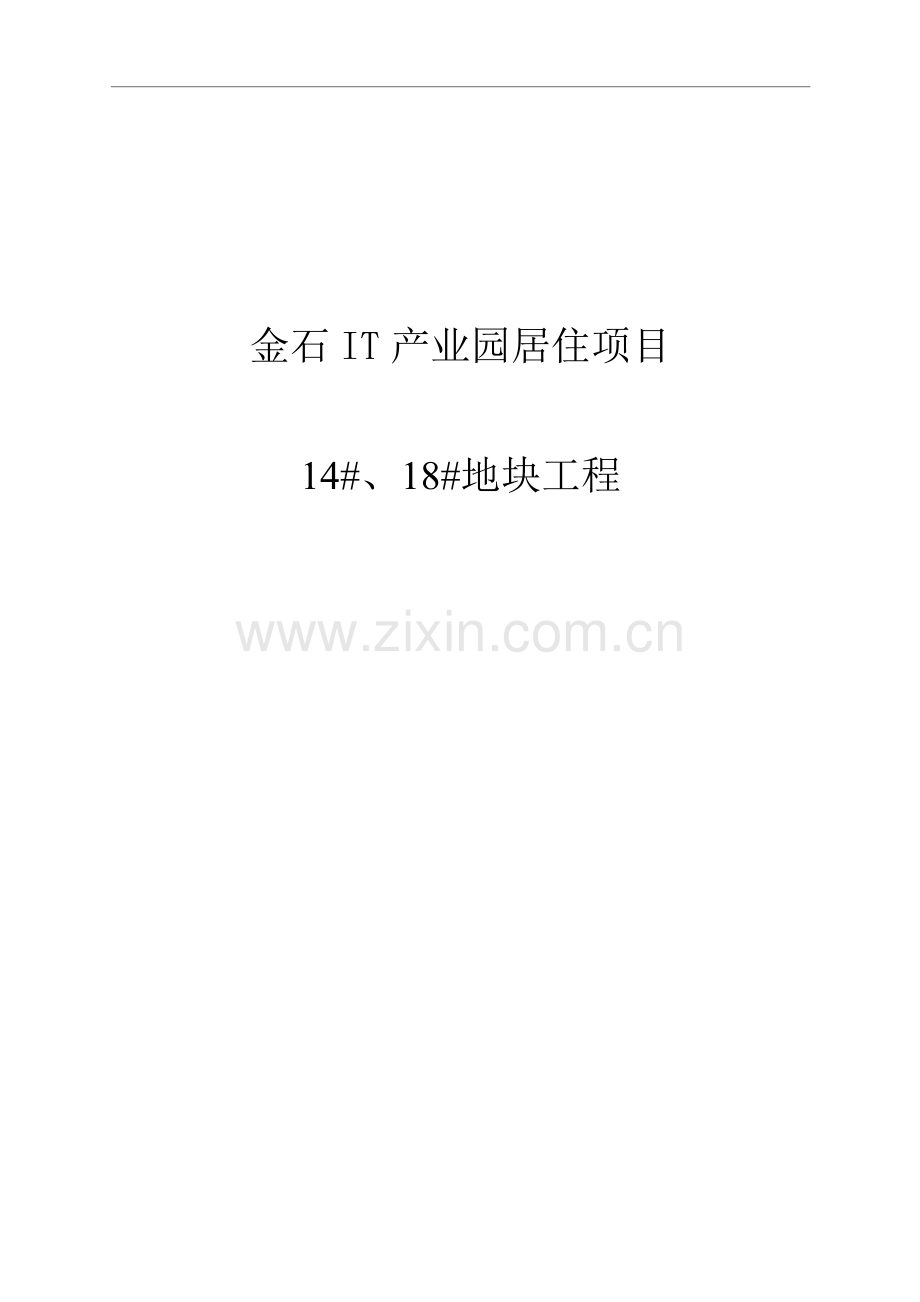

金石IT产业园居住项目
14#、18#地块工程

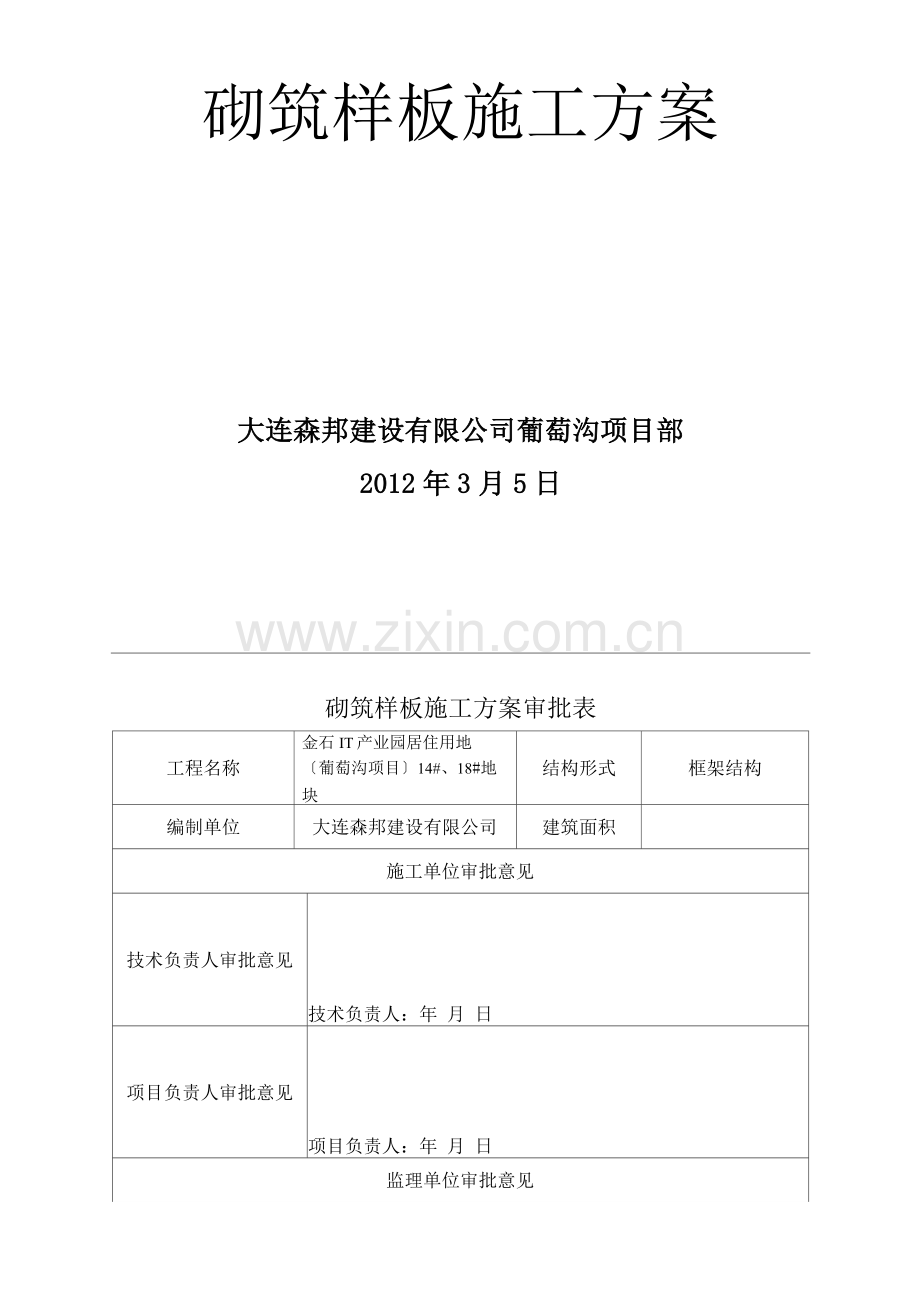

砌筑样板施工方案
大连森邦建设有限公司葡萄沟项目部
2012年3月5日

砌筑样板施工方案审批表
工程名称
金石IT产业园居住用地
〔葡萄沟项目〕14#、18#地
块
结构形式
框架结构
编制单位
大连森邦建设有限公司
建筑面积

施工单位审批意见
技术负责人审批意见
技术负责人：年 月 日
项目负责人审批意见
项目负责人：年 月 日
监理单位审批意见
监理工程师审批意见
监理工程师：年 月 日
总监理工程师审批意见
总监理工程师：年 月 日
建设单位审批意见
专业工程师审批意见
专业工程师：年 月 日

工程总监
审批意见
工程总监：年 月 日

砌筑样板施工方案
一、工程概况
金石IT产业园居住项目14#、18#地块工程，总建筑面积约760m2，建筑层数：14#地块均为五层,18#地块五〜八层，框架结构，本工程主体混凝土结构已陆续施工完毕，正式进入砌体结构施工，本工程砌筑工程采用轻集料砼小型空心砌块,Mb5砌筑专用砂浆砌筑。
二、施工准备
1、材料及主要机具：
(1) 轻集料砼空心砌块、砼实心砖：品种、规格、强度等级必须符合设计要求，规格应一致。有出厂证明、试验报告单.
(2) 水泥:采用32.5复合硅酸盐水泥，有出厂证明、复试报告.
(3) 砂：采用中砂，用5mm孔径筛子，砂的含泥量不超过5%,并不含草根等杂物。
(4) 外加剂：本工程砌筑参加剂采用砂浆王，参量1%。。
(5) 水：用自来水或不含有害物质的洁净水.
(6) 其它材料：拉结钢筋、预埋件、砼块等。
(7) 主要机具：备有搅拌机、翻斗车、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、灰桶、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀、刨锛、工具袋等.
2、作业条件：
(1) 主体分部中承重结构已施工完毕，拉结筋已做拉拔试验。
(2) 弹出轴线、墙边线、门窗洞线。
(3) 根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用细石混凝土找平，不得用砂浆找平.
(4) 常温天气在砌筑前一天将砖浇水湿润,冬期施工应清除表面

冰霜。
(5) 采用Mb5专用砂浆砌筑，有实验室出具的配合比。
三、操作工艺
1、工艺流程：
施工准备一拌制砂浆一排砖撂底一墙体砌筑一检查验收
(1) 砌筑前，基础墙或楼面清扫干净，洒水湿润。
(2) 根据设计图纸各部位尺寸，排砖撂底，使组砌方法合理，便于操作。
(3) 拌制砂浆
A砂浆配合比应用重量比,计量精度为：水泥为±2%,砂及外加剂为 ±5 %。
B使用机械搅拌，投料顺序为砂一水泥一掺合料一水，搅拌时间不少于1。5min。
C砂浆应随拌随用，砂浆一般在拌合后3〜4h内用完，严禁用过夜砂浆。
D每一楼层或250m3砌体的各种强度等级的砂浆，每台搅拌机至少应作一组试块(每组3块)，砂浆材料、配合比变动时，还应制作试块。
(4) 砌筑墙体：
A组砌方法应正确，上、下错缝，交接处咬槎搭砌，掉角严重的砌块不宜使用。
B水平灰缝控制在8〜12mm，应砂浆饱满，平直道顺，立缝用砂浆填实。
C砌筑墙体时先在地面或楼面上砌三皮实心砖，砖墙砌至梁或楼板下，留三皮砖，待墙体沉降均匀后(一般为7天)用实心砖斜砌挤紧，并用砂浆填实。
D空心砖墙按设计要求设置构造柱、圈梁、过梁或现浇混凝土带。
E各种预留洞、预埋件等，应按设计要求设置，避免后剔凿。
F砖墙门窗框两侧用实心砖砌筑，每边不少于24cm。
G转角及交接处同时砌筑，不得留直槎，斜槎高不大于1。2m.
H拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙.

(5)冬雨期施工：
A冬期砂浆宜用普通硅酸盐水泥拌制，砂子不得含冻块.
B砌块表面粉尘、霜雪应清除干净，砖不宜浇水，适当增大砂浆稠度。
C采用掺盐砂浆，其掺盐量、材料加热温度应按冬季施工方案规定执行，砂浆使用温度不应低于+5°C。拉结筋、预埋件要做好防腐处理。
四、保证项目：
1、砌块的品种、规格、强度必须符合设计要求，有出厂合格证、试验报告。
2、砂浆品种必须符合设计要求，强度必须符合以下规定：
A同品种、同强度等级砂浆各组试块平均强度不小于砂浆标准值。
B砌体水平灰缝砂浆饱满，立缝填塞密实.
C转角处严禁留直槎，其它部位应留斜槎.
3、基本项目：
A上下砖错缝，每间(处)2皮砖通缝不超过3处。
B接槎处砂浆密实，缝砖平直,接槎处水平灰缝不小于8mm，不得出现瞎缝、透明缝现象。
C拉结筋、构造柱、现浇钢筋混凝土带均符合设计要求。
D预埋砼块、预埋件符合规定。
E允许偏差项目，见下表：
项次
检查项目
允许偏差
(mm)
检查方法
1
轴线位移
10
经纬仪或拉线尺
2
墙体顶面标高
±15
水准仪和尺
3
垂直度
±5
检测尺、塞尺
4
表面平整度
±5
检测尺、塞尺
5
灰缝平直度
10
10m线绳、尺
6
灰缝厚度
±2
尺
7
构造柱截面
±10
检测尺
8
窗偏移
20
吊线、尺(以底层为准)
F暖卫、电气管线及预埋件应注意保护，防止碰撞损坏。

G预埋的拉结筋应加强保护，不得踩倒、弯折。
H手推车应平稳行驶，防止碰撞墙体。
五、注意事项
1、砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。
2、墙体顶面不平直:砌到顶部时不好使线,墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺.
3、门窗框两侧漏砌实心砖：门窗两侧砌实心砖，便于埋设砼块或铁件，固定门窗框，并安放混凝土过梁。
4、墙后剔凿：预留孔洞、预埋件应准备预留、预埋.防止后剔凿，以免影响质量.
5、拉结筋不合砖行：混凝土墙、柱内预埋拉结筋经常不能与砖行灰缝吻合，应预先计算砖行模数、位置、标高控制准确，不应将拉结筋弯折使用。
6、预埋在墙、柱内的拉结筋任意弯折、切断：应注意保护，不允许任意弯折或切断。
