卷材防水层施工质量通病及防治措施.docx

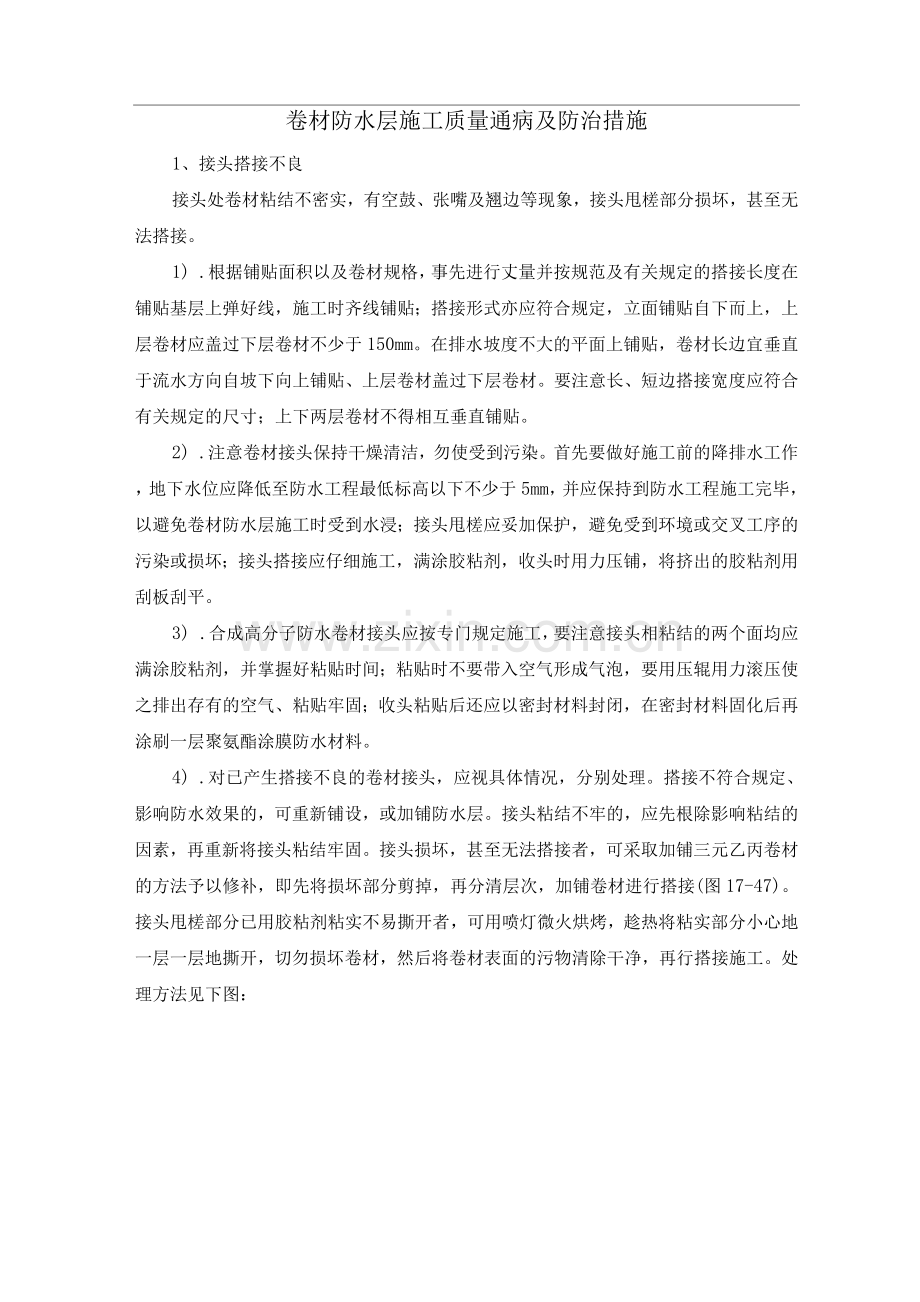

卷材防水层施工质量通病及防治措施
1、接头搭接不良
接头处卷材粘结不密实，有空鼓、张嘴及翘边等现象，接头甩槎部分损坏，甚至无法搭接。
1) .根据铺贴面积以及卷材规格，事先进行丈量并按规范及有关规定的搭接长度在铺贴基层上弹好线，施工时齐线铺贴；搭接形式亦应符合规定，立面铺贴自下而上，上层卷材应盖过下层卷材不少于150mm。在排水坡度不大的平面上铺贴，卷材长边宜垂直于流水方向自坡下向上铺贴、上层卷材盖过下层卷材。要注意长、短边搭接宽度应符合有关规定的尺寸；上下两层卷材不得相互垂直铺贴。
2) .注意卷材接头保持干燥清洁，勿使受到污染。首先要做好施工前的降排水工作，地下水位应降低至防水工程最低标高以下不少于5mm，并应保持到防水工程施工完毕，以避免卷材防水层施工时受到水浸；接头甩槎应妥加保护，避免受到环境或交叉工序的污染或损坏；接头搭接应仔细施工，满涂胶粘剂，收头时用力压铺，将挤出的胶粘剂用刮板刮平。
3) .合成高分子防水卷材接头应按专门规定施工，要注意接头相粘结的两个面均应满涂胶粘剂，并掌握好粘贴时间；粘贴时不要带入空气形成气泡，要用压辊用力滚压使之排出存有的空气、粘贴牢固；收头粘贴后还应以密封材料封闭，在密封材料固化后再涂刷一层聚氨酯涂膜防水材料。
4) .对已产生搭接不良的卷材接头，应视具体情况，分别处理。搭接不符合规定、影响防水效果的，可重新铺设，或加铺防水层。接头粘结不牢的，应先根除影响粘结的因素，再重新将接头粘结牢固。接头损坏，甚至无法搭接者，可采取加铺三元乙丙卷材的方法予以修补，即先将损坏部分剪掉，再分清层次，加铺卷材进行搭接(图17-47)。接头甩槎部分已用胶粘剂粘实不易撕开者，可用喷灯微火烘烤，趁热将粘实部分小心地一层一层地撕开，切勿损坏卷材，然后将卷材表面的污物清除干净，再行搭接施工。处理方法见下图：
砂浆找平层
合格部位
原铺卷材
加铺卷材
防水密封胶带
修补的附加层
=1 ;
防水密封胶带
砂浆找平层

孔洞部位切除示不合格部位切除示意图不合格部部位修补合格图意图
2、空鼓
铺贴卷材的基层潮湿、不平整、不清洁，均影响防水层与基层的粘结，基层内的水分受热蒸发，气压增大，粘结不牢的防水层内充满蒸汽与基层脱离，形成空鼓；另外，操作时浇油不匀、压铺时用力不均，也可造成粘结不实而空鼓，铺贴立面卷材更易产生这种情况。合成高分子防水卷材防水层出现空鼓的原因，除上述各点外，还有胶粘剂涂刷不匀或基层露底、出现凝胶，以及铺贴时未彻底排除空气。
1) .卷材防水层施工前，应先检查基层，使之符合规定要求；施工时应严格按施工规范和专项方案要求进行操作。对于冷作业铺贴垂直面卷材防水层更要一丝不苟、密切配合，必要时可轮换操作，保证铺贴质量。
2) .铺贴合成高分子或高聚物改性沥青防水卷材应注意将胶粘剂涂刷均匀、不得露底，且不宜反复涂刷形成凝胶；铺贴卷材应及时按横向顺序用力滚压，以排除残存空气，然后再滚压使其粘牢；要处理好接头的粘结，做好收头施工，对卷材搭接重叠三层的部位，必须用聚氨酯密封膏填充封闭。
3 ).对已经出现空鼓的卷材防水层，可将空鼓部分的卷材剪掉，再加铺卷材，按规定分层搭接，补贴密实。
3、管道部位卷材粘贴不良
主要由于细部不易操作或施工不细致，以及管道外表面上的油污、锈迹未清除干净，以致粘结不良，有折皱、张嘴或翘边现象。
1).为防止这种现象产生，在铺贴卷材前，必须将管道表面上的污垢和锈迹清除干净，可视具体情况采用砂纸、钢丝刷或溶剂等清除，必要时再用高压空气将管道根部及周围基层做最后一次清理，然后再铺贴卷材防水层。
2) .三元乙丙防水卷材贴前，先在管道根部周围做增补处理，方法是将聚氨醋涂膜防水材料按甲：乙=1： 1.5的比例配合搅拌均匀，涂刷在管道根部周围距管道中心2mm以上的范围，涂刷量约2kg/m2，经24h固化后，再铺贴防水层。若用自硫化密封胶片或非硫化密封胶片做增补处理亦可，只须揭开胶片上的隔离纸，按照管道周围的形状将胶片粘贴在需增补的地方即可，然后再做卷材防水层。要注意做好管道根部的卷材收头处理。
3) .卷材防水层已出现翘边等粘结不良现象时，应撕开并清理干净，根据形状将卷材剪，再重新铺实，然后以附加卷材铺贴封严。
4、转角处渗漏水
转角处施工不方便，常常不能保证卷材铺贴质量。
转角处应做成圆弧形或折角，以有利于卷材贴实。对于外防外贴卷材防水，均应在永久保护墙和底板的转角处以及阴阳角部位增铺卷材附加层，在三面角部位加铺卷材附加层，转角处卷材搭接尺寸应按现行规范规定执行。转角处的卷材附加层应选用与防水层同品种的卷材铺设，并应仔细铺贴严密。在侧墙未施工时，应对转角处的卷材防水层进行检查，发现问题及时补救；在侧墙施工时，应注意保护好已铺的卷材防水层，勿使受损，以防转角处防水层渗漏。当转角处卷材防水层已产生渗漏水，则应局部铲除防水层，分析渗漏原因、找出渗漏点，进行堵漏，成功封堵渗漏点以后，再做增强增补处理，然后补做卷材防水层。
5、修补
对处理质量问题的卷材防水层，其增补的卷材均比事故部位裁除的卷材空洞、边沿，至少大出150mm进行搭接。
6、卷材防水基层含水率检查方法
用1卷材防水覆盖在基层上，在太阳照射3〜4h后，基层不湿润即为含水率小于9%,可以做防水。
