电缆桥架上电力电缆敷设作业指导
1 目的
规范电力电缆在电缆桥架上的敷设工作，确保工作人员的施工安全和电力电缆线路安全、可靠、经济的运行。
2 适用范围
适用于我公司所属各施工项目部10kV～110kV交联聚乙烯电力电缆在桥架上的敷设工作。
3 引用标准
以下标准所包涵的文件，通过引用而构成本作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用以下标准最新版本的可能性:
DL408-91《电业安全工作规程》〔电力线路部分〕
DL409-91《电业安全工作规程》〔发电厂变电所部分〕
GB50168-2021《电气装置安装工程电缆线路施工及验收规范》
4 支持性文件
《电力电缆运行规程》
《电力电缆安装运行技术问答》〔上海电缆输配公司〕
5 技术术语
5.1 履带式牵引机
是用凹形橡胶带板将电缆夹住进行敷设的一种电动机械。
5.2 电缆桥架
有托盘〔托槽〕或梯架的直线段、非直线段、四周及支吊架等组合构成，用以支撑电缆具有连续的钢性结构系统。

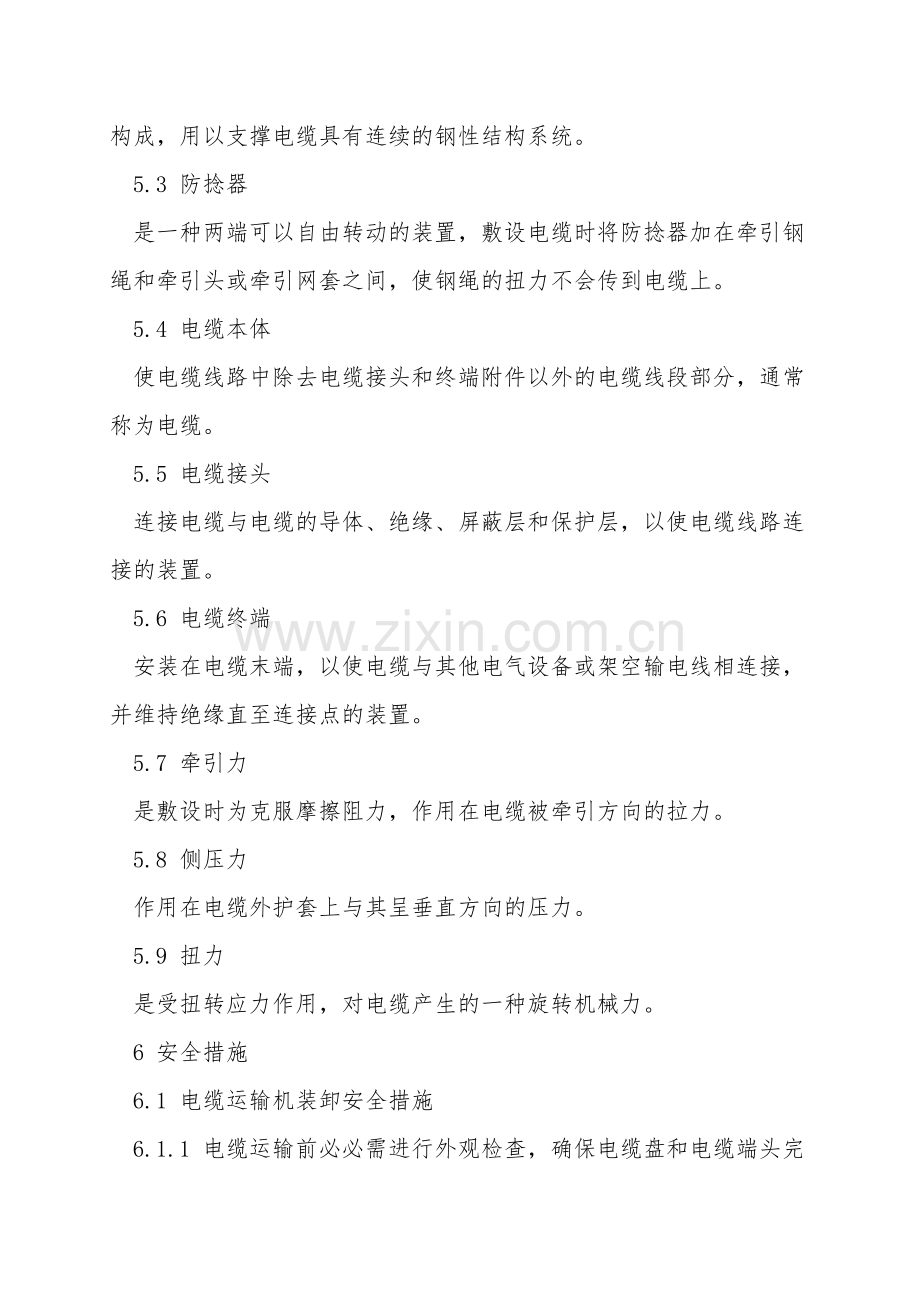

5.3 防捻器
是一种两端可以自由转动的装置，敷设电缆时将防捻器加在牵引钢绳和牵引头或牵引网套之间，使钢绳的扭力不会传到电缆上。
5.4 电缆本体
使电缆线路中除去电缆接头和终端附件以外的电缆线段部分，通常称为电缆。
5.5 电缆接头
连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使电缆线路连接的装置。
5.6 电缆终端
安装在电缆末端，以使电缆与其他电气设备或架空输电线相连接，并维持绝缘直至连接点的装置。
5.7 牵引力
是敷设时为克服摩擦阻力，作用在电缆被牵引方向的拉力。
5.8 侧压力
作用在电缆外护套上与其呈垂直方向的压力。
5.9 扭力
是受扭转应力作用，对电缆产生的一种旋转机械力。
6 安全措施
6.1 电缆运输机装卸安全措施
6.1.1 电缆运输前必必需进行外观检查，确保电缆盘和电缆端头完好。装车时，必必需牢固固定，严禁平方和客货混装。
6.1.2 行车途中押车人员应随时观察电缆盘稳固状况，如有异常马上停车处理。
6.1.3吊车装卸电缆时，起重工作应由专人统一指挥，明确分工。对所有装卸电缆盘的工器具全面检查是否齐备，有无损伤，特别是钢丝绳必必需满足安全拉力。
6.1.4 电缆盘在地面上滚动必必需控制在小距离范围内，滚动的方向必必需按照电缆盘侧面上所示箭头方向〔顺着电缆缠紧方向〕,以免反方向滚动时电缆松散、脱落。
6.1.5 使用吊车装卸电缆时，严禁将钢丝绳直接穿入电缆盘的支撑孔中进行起吊，必必需在中心孔中穿一根圆轴，在轴的两端套上钢丝绳进行起吊，起吊时，四周人员必必需撤离，严禁与工作无关人员在起重区域内行走或停留。
6.1.6 卸较轻的电缆盘时如无吊车，也可将其沿着牢固的铺板慢慢下滚，与电缆盘相反方向应设置制动绳并满足牵引力，固定在牢固的地点上，电缆盘下方禁止站人，严禁将电缆盘直接从车上推下。
6.2 电缆在桥架上敷设的安全措施
6.2.1 在电缆桥架上敷设电缆前，假设桥架是新的，还没有移交运行单位管理的可以自行敷设，但要对电缆挂牌并做好记录；假设桥架有其他电缆时，必必需到电缆运行管理部门办理相关的许可手续，方可施工。
6.2.2 电缆敷设前应检查所使用的各工机具是否完好，桥架的固定是否牢固。
6.2.3 电缆桥架上敷设要设专人统一指挥，发出指挥命令一定要语言简洁、清楚明白。
6.2.4 在桥架的每个转弯处都要有一个小组负责人，依据现场电缆的敷设状况，指挥工作人员展放电缆。工作人员展放电缆时，一定要互相关怀施工安全，电缆走动时，严禁用手搬动滑车，以防压伤。
6.2.5电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量相匹配。
6.2.6 千斤顶缓缓升起电缆盘时，两侧千斤顶的上升速度要协调一致，电缆盘在转动过程中千斤顶不能受力。
6.2.7 在人力展放电缆过程中，必需要人力转动电缆盘时，要求用力均匀，转动速度应配合展放速度，不可过快活过慢。
6.2.8 肩扛电缆时，将所有参加肩扛电缆的人员按高矮排队编号，敷设时严格按顺序就位，同时准备适当人数组成预备队，在上下坡、转弯处或因各别地方由于人力不均与而必需要改换人员时，做好支援准备，或进行搀扶，使敷设施工能顺利进行。
6.2.9 摆放绞磨时，其底座应加以固定，，卷同轴线与钢丝绳牵引方向垂直，钢丝绳的偏斜角不得大于2°～4°，钢丝绳的使用安全系数应不大于5。
6.2.10 展放电缆的所有工作人员必必需按照本公司《架空线路及电缆安健环设施标准》穿戴合格的劳保用品，戴好安全帽。
6.2.11 电缆盘及绞磨所在工作现场应按本公司《架空线路及电缆安健环设施标准》设置安全围栏、警示牌，特别危险地段应设专人守护。
7作业准备
7.1 人员准备
7.1.1 人员数量
a 电缆敷设工作负责人          1人
b 技术负责人                  1人
c 电缆盘负责人                1人
d 电缆首端负责人              1人
e 电缆桥架拐弯点负责人       人数视电缆走向状况而定
f 电缆展放作业人员           人数视工作量而定
7.1.2 人员素养要求
a 人员身体心理状况：无影响工作的身体及心里疾病，且精神状态合格。
b 所有工作人员必必需具备必要的起重知识和电气知识，熟悉《电业安全工作规程》中有关电力电缆工作的内容。
7.2 主要工具〔表7-1〕

表7-1              电缆桥架电缆敷设工机具表
序号
工具名称
规格型号
单位
数量
备注
1

2

3
4
5
6

7
8
9
10

11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
绞磨

履带式牵引机

转角滑车
直线滑车
千斤顶
电缆盘支架

围栏及警示牌
防捻器
牵引网套
钢绳

6m钢绳套
3m钢绳套
10m钢绳套
工具U形环
工具U形环
铁桩
油桶
钢锯弓
18m绳索
尼龙绳
矿灯
木方
对讲机
大锤
喷灯头
液化气
活动扳手

视电缆大小而定
4′

6′
6′
6′
7t
10t

18磅

12″
台

台

个
个
个
套

套
副
个
m

根
根
根
副
副
根
桶
把
根
根
台
根
台
把
个
罐
把
1

4

10
20
4
1

视工作必需要而定
1
1
视所敷设电缆的
长短而定
2
1
1
5
2
3
1
3
18
2
2
视工作必需要而定
视工作必需要而定
1
1
1
3
电动绞磨或
机动绞磨
隧道〔沟〕通道条件好时使用

4～5m支放一个

包括两个支架
一个电缆盘轴

一般超过所
敷设电缆50m

用机动绞磨时用

28
29
30
31
32
33
活动扳手
活动扳手
钳子
小起子
380/220V电笔
剥线钳
10″
8″

把
把
把
把
把
把
3
3
3
2
1
1

梅花和平口各一把
