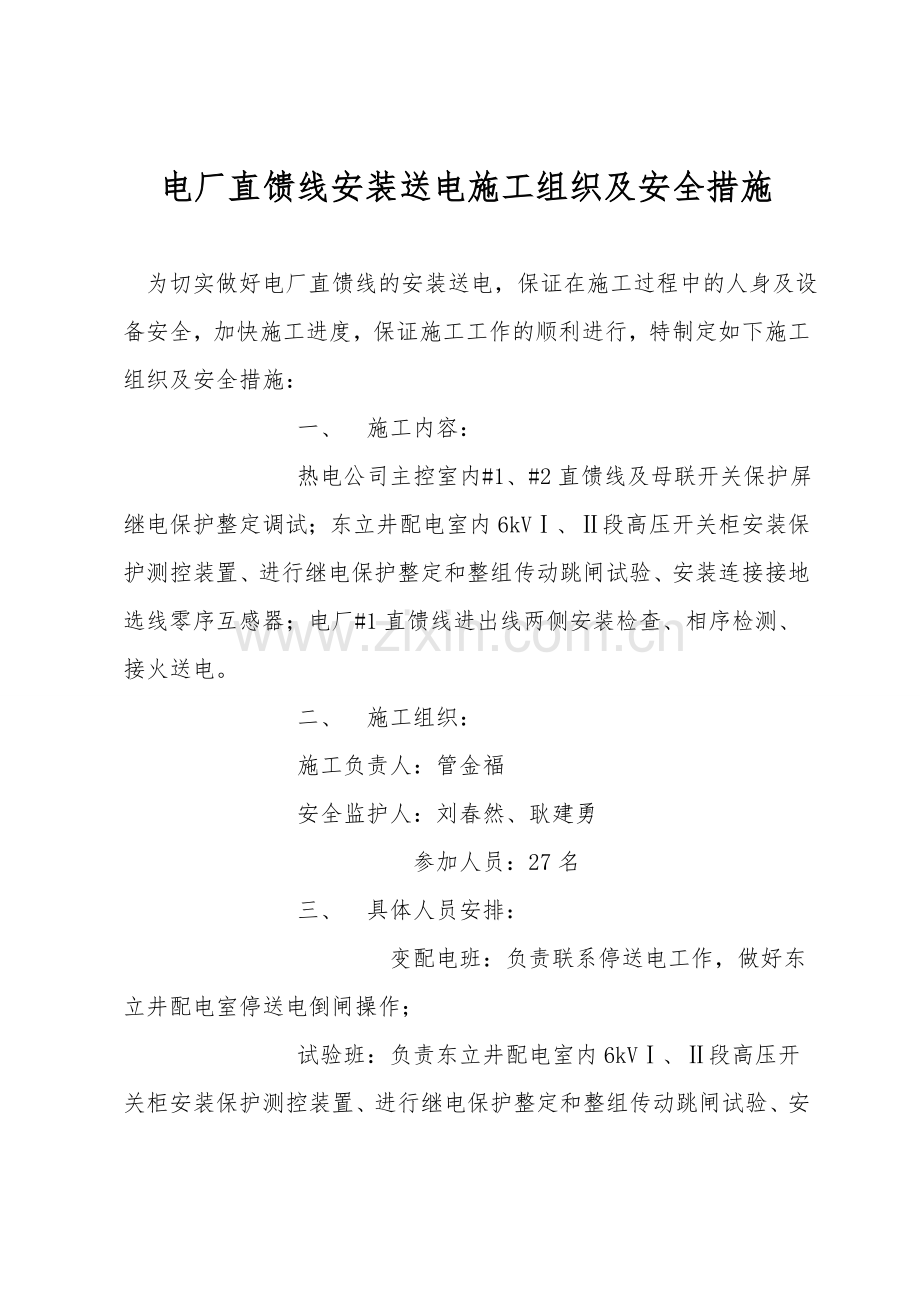

电厂直馈线安装送电施工组织及安全措施

为切实做好电厂直馈线的安装送电，保证在施工过程中的人身及设备安全，加快施工进度，保证施工工作的顺利进行，特制定如下施工组织及安全措施：
        一、 施工内容：
        热电公司主控室内#1、#2直馈线及母联开关保护屏继电保护整定调试；东立井配电室内6kVⅠ、Ⅱ段高压开关柜安装保护测控装置、进行继电保护整定和整组传动跳闸试验、安装连接接地选线零序互感器；电厂#1直馈线进出线两侧安装检查、相序检测、接火送电。
        二、 施工组织：
        施工负责人：管金福
        安全监护人：刘春然、耿建勇
             参加人员：27名
        三、 具体人员安排：
            变配电班：负责联系停送电工作，做好东立井配电室停送电倒闸操作；

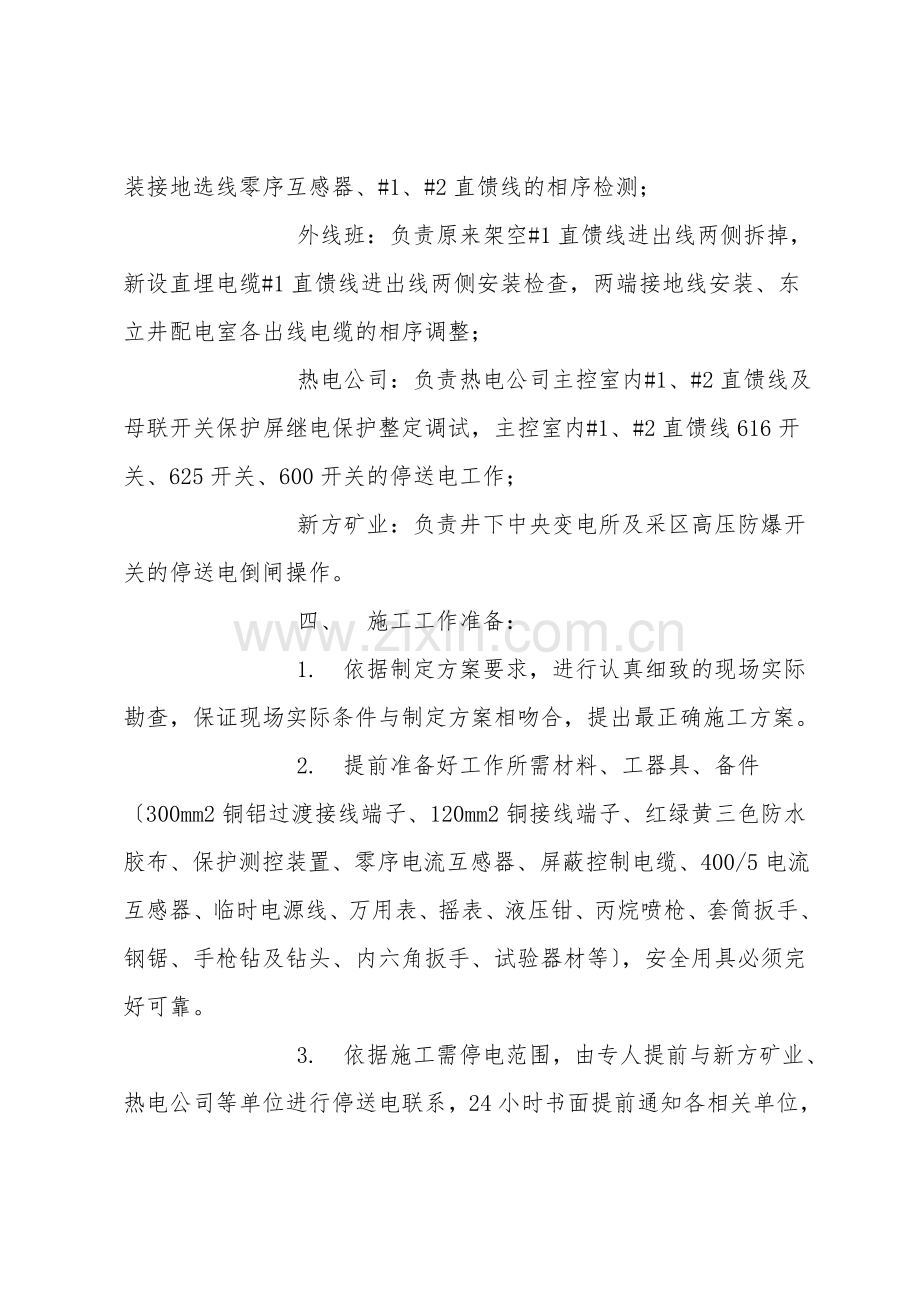

        试验班：负责东立井配电室内6kVⅠ、Ⅱ段高压开关柜安装保护测控装置、进行继电保护整定和整组传动跳闸试验、安装接地选线零序互感器、#1、#2直馈线的相序检测；
        外线班：负责原来架空#1直馈线进出线两侧拆掉，新设直埋电缆#1直馈线进出线两侧安装检查，两端接地线安装、东立井配电室各出线电缆的相序调整；
        热电公司：负责热电公司主控室内#1、#2直馈线及母联开关保护屏继电保护整定调试，主控室内#1、#2直馈线616开关、625开关、600开关的停送电工作；
        新方矿业：负责井下中央变电所及采区高压防爆开关的停送电倒闸操作。
        四、 施工工作准备：
        1. 依据制定方案要求，进行认真细致的现场实际勘查，保证现场实际条件与制定方案相吻合，提出最正确施工方案。
        2. 提前准备好工作所需材料、工器具、备件〔300mm2铜铝过渡接线端子、120mm2铜接线端子、红绿黄三色防水胶布、保护测控装置、零序电流互感器、屏蔽控制电缆、400/5电流互感器、临时电源线、万用表、摇表、液压钳、丙烷喷枪、套筒扳手、钢锯、手枪钻及钻头、内六角扳手、试验器材等〕，安全用具必须完好可靠。
        3. 依据施工需停电范围，由专人提前与新方矿业、热电公司等单位进行停送电联系，24小时书面提前通知各相关单位，施工当日停送电前，配电室值班人员 通知调度室、机电工区和较重要的停电单位。
        4. 提前计算出各高压开关柜继电保护整定数值，绘制出东立井配电室高压开关柜保护测控装置接线安装图纸。
        5. 通知规管中心，安排土建人员到时对东立井配电室变压器室墙面进行处理。
        6. 提前告知接地选线装置和保护测控装置生产厂家具体施工时间，以便派人员协助安装、调试。
        五、 施工日期：3月16日7:30-13:00
        六、 施工步骤：
        1. 7:30分之前，机电工区将东立井中央变电所由东立井配电室供电，经倒闸改为由四水平中央变电所供电，将东立井中央变电所#1、#3总盘手车拖出，在东立井中央变电所#1、#3总盘开关操作把手上悬挂“有人工作，禁止合闸〞标示牌，东立井绞车停运。
        2. 机电工区上述工作完成后， 通知供电部。供电部停东立井配电室各高压开关柜开关，并将手车拖到试验位置。
        3. 供电部上述工作完成后， 通知热电公司主控室。热电公司停#1直馈线616开关，并将616开关手车拖到试验位置，在#1直馈线616开关高压盘出线侧进行验电，装设三相短路接地线，在616开关操作把手上悬挂“有人工作，禁止合闸〞标示牌。
        4. 热电公司上述工作完成后， 通知供电部。供电部在东立井配电室#1总盘进线侧进行验电，装设三相短路接地线，在#1总盘601开关操作把手上悬挂“有人工作，禁止合闸〞标示牌。
        5. 供电部和热电公司同时进行如下工作：
        ⑴热电公司对主控室内#1、#2直馈线及母联开关保护屏继电保护定值进行重新整定调试；
        ⑵土建人员对东立井配电室变压器室墙面进行处理。
        ⑶供电部打开电厂#1直馈线进出线两侧高压开关柜背板，对原架空#1直馈线进出线电缆用三色防水胶布做好相序标记，将原架空#1直馈线进出线两侧电缆拆掉，压接新设直埋#1直馈线电缆两端铜铝过渡接线端子，热缩密封管和相序管，依据相序色用螺栓与出线铜排紧固连接〔注意：出线电缆及接地线要穿过零序电流互感器〕；
        ⑷供电部在东立井配电室#11、#12、#13盘出线侧安装零序电流互感器，拆掉#2母联盘零序电流互感器，并用屏蔽控制电缆将各零序电流互感器与接地选线装置进行有效连接，对接地选线装置进行运行调试；
        ⑸供电部在东立井配电室#1总盘、#02盘、#08盘上安装保护测控装置，并对Ⅰ、Ⅱ段各高压开关柜继电保护定值进行重新整定调试和整组传动跳闸试验，保证各装置性能正常。
        6. 上述工作全部完成后，待全体工作人员撤离工作地点，拆掉电厂侧和东立井配电室侧全部接地线和标示牌，工作负责人和运行人员进行全面检查无误后，供电部对#1、#2直馈线电缆进行送电前的绝缘试验，确认达标后，东立井配电室值班人员 通知热电公司主控室。
        7. 热电公司将6kV隔离盘、母联盘、#1直馈线盘、#2直馈线盘手车推到工作位置，依次对600、616、625开关送电。
        8. 热电公司上述工作完成后， 通知供电部。供电部将#1总盘、#3总盘、#1母联盘手车推到工作位置，依次对601、603、645开关送电。再利用东立井配电室Ⅰ段和Ⅲ段PT对#1、#2直馈线进行相序检测，无误后，将#2母联盘手车推到工作位置，对656开关送电。正常后，对656开关停电，将#2母联盘手车拖到试验位置。
        9. 供电部对东立井配电室各出线进行三相正反转检测，假设反转，要对各出线电缆进行相序调整。
        10. 上述工作完成后，供电部 通知调度室和机电工区，之后将东立井配电室各分盘手车推到工作位置，对各分盘开关送电，送电正常后汇报调度室。
        11. 机电工区将东立井中央变电所由四水平中央变电所供电，经倒闸改回为由东立井配电室供电。
        12. 全部送电运行正常后，工作人员清理工作现场，方可撤离工作现场，电厂直馈线的安装送电工作终结。
        七、 施工安全措施：
        1. 对参加施工人员进行安规和本施工组织及安全措施的学习，由工作负责人向全体工作人员交待工作内容、工作程序和施工中有关注意事项，工作人员要明确分工、统一指挥、遵守岗位、保证安全。
        2. 工作中严格执行安规中保证安全的组织措施和技术措施，做好停电、验电、接地、悬挂标示牌和装设安全警示围栏等安全措施。指使专人停送电。
        3. 工作中注意热电公司6kV高压室的带电运行开关柜，对带电设备进行设置安全警示围栏进行警示、隔离，并在相应部位悬挂醒目的“止步，高压危险〞警示牌，以提醒工作人员工作中不要误碰正常运行开关，以防开关跳闸。
        4. 工作人员必须穿工作服、穿绝缘鞋，工作中做好自保、互保工作。
        5. 施工期间工作负责人和安全监护人必须始终在工作现场，对工作人员的安全认真监护，及时改正违反安全的动作和违规操作性为。
        6. 特别作业时必须配备两人，一人工作，一人监护。未经同意任何人不准私自进行操作。
        7. 工作完毕后，工作人员应清理现场，盘点工器具，并向工作负责人报告。
        工作负责人确认全部工作结束后，告知配电室值班人员，由配电室值班人员联系送电，待送电运行正常后，全体工作人员方可撤离工作现场
