某供水管网顶管工程监理细则.docx

某供水管网顶管工程监理细则）
顶管工程管节进接收井
一般，在市内，较大型管道（路）改造，供水、截污管网在交通枢纽（处）或其他障碍物段，多采用顶管工艺进行管道铺设。本文为顶管施工监理细则，旨在指导监理人员在顶管施工中的工作。
二、顶管质量监理工作要点
2.10检查顶管施工前准备工作是否按施工组织设计进行。其主要内容有：
（1）顶管设备是否按施工方案配置状态是否良好。
（2）顶管测控仪器、设备能力是否满足顶力计算的要求，千斤顶安装位置、偏差是否满足施工要求。
（3）检查对降低地下水位、下管、出土、排泥等工作是否按施工方案准备。
（4）当顶管段有水文地质或工程地质不良状况时，沿线附近有建（构）筑物基础
时，是否按施工组织设计的要求，准备了相应的技术措施。
三、顶管施工工艺流程、顶管施工质量监理工作流程
3.1、检查施工单位对操作人员施工技术交底和安全教育情况，对施工操
作、顶管质量、顶力、顶速、顶程、纠偏、压注减摩触变泥浆、顶管机状况、顶进发生的情况与采取的措施等施工情况，做出全面详实交底情况，并检查交接班质量检查制度情况。
四、顶管质量标准、检测频率与方法
4.1、钢管接的焊缝质量根据设计要求进行检测。
4.2两条相邻的平行管道均使用顶管施工方法。其相邻管壁之间的最小净距应根据顶管施工沿线的土质、顶进方法和两段顶管施工先后的错开时间等因素来确定。相邻顶管外壁符合设计要求的间距。
4.5顶管工作井的设置及相关设备的安装、顶管机头选型参考。

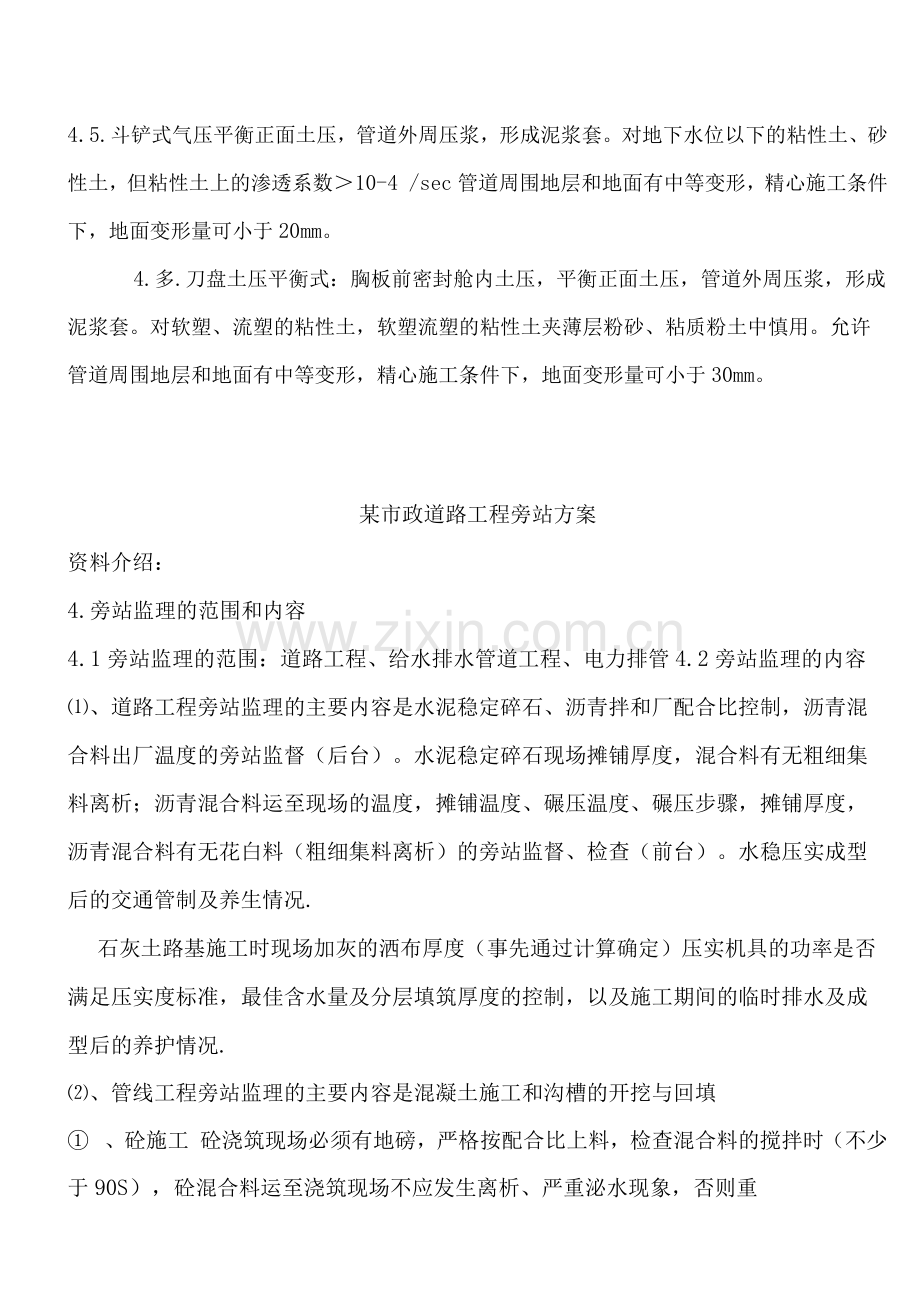

4.5.斗铲式气压平衡正面土压，管道外周压浆，形成泥浆套。对地下水位以下的粘性土、砂性土，但粘性土上的渗透系数＞10-4 /sec管道周围地层和地面有中等变形，精心施工条件下，地面变形量可小于20mm。
4.多.刀盘土压平衡式：胸板前密封舱内土压，平衡正面土压，管道外周压浆，形成泥浆套。对软塑、流塑的粘性土，软塑流塑的粘性土夹薄层粉砂、粘质粉土中慎用。允许管道周围地层和地面有中等变形，精心施工条件下，地面变形量可小于30mm。
某市政道路工程旁站方案
资料介绍：
4.旁站监理的范围和内容
4.1旁站监理的范围：道路工程、给水排水管道工程、电力排管4.2旁站监理的内容
⑴、道路工程旁站监理的主要内容是水泥稳定碎石、沥青拌和厂配合比控制，沥青混合料出厂温度的旁站监督（后台）。水泥稳定碎石现场摊铺厚度，混合料有无粗细集料离析；沥青混合料运至现场的温度，摊铺温度、碾压温度、碾压步骤，摊铺厚度，沥青混合料有无花白料（粗细集料离析）的旁站监督、检查（前台）。水稳压实成型后的交通管制及养生情况.
石灰土路基施工时现场加灰的洒布厚度（事先通过计算确定）压实机具的功率是否满足压实度标准，最佳含水量及分层填筑厚度的控制，以及施工期间的临时排水及成型后的养护情况.
⑵、管线工程旁站监理的主要内容是混凝土施工和沟槽的开挖与回填
① 、砼施工 砼浇筑现场必须有地磅，严格按配合比上料，检查混合料的搅拌时（不少于90S），砼混合料运至浇筑现场不应发生离析、严重泌水现象，否则重
新二次拌和，若仍不符合要求则不得使用。浇筑时如果落差大于2米须采用溜槽,振捣要到位，不得漏振和过振。督促要求施工单位按设计和规范设置沉降缝（伸缩缝）。钢筋砼中的钢筋是否按图下料，按图施工.
② 、沟槽开挖与回填沟槽开挖前的测量放样，及开挖后的基底土质情况是否与设计地质报告相符，标高的控制.检查砼构造物强度是否达到回填时设计或规范强度；有无带水作业，严格控制灰土的含水量（减小工后沉降，加快施工进度）、含灰量及压实度，监督施工单位是否按设计或规范进行分层回填、分层压（夯）实。另外，旁站监理的内容还应包含建筑材料（原材料）的见证和取样，全过程跟踪监督新技术、新工艺、新材料、新设备实验过程，全过程跟踪监督监理合同规定的其他应旁站的部位和工序：
① 、是否按照技术标准、规范、规程和批准的设计文件、施工组织设计施工。
② 、是否使用合格的原材料、构配件（成品、半成品）和设备。
③ 、施工单位有关现场管理人员、质检人员是否在岗。
④ 、施工操作人员的技术水平、操作条件是否满足施工工艺要求，特殊操作人员是否持证上岗。
⑤ 、施工环境是否对工程质量产生不利影响。
⑥ 、施工过程是否存在质量和安全隐患。对施工过程中出现的较大质量问题或安全隐患，旁站人员采用照相（摄像）手段予以记录。
6.旁站监理的程序和方式
6.1旁站监理的程序
（1）对旁站监理人员进行旁站技术交底、配备旁站监理设施。
（2）对施工单位人员、机械、材料、施工方案、安全措施及上一道工序质量报验等进行检查。
（3）具备旁站监理条件时，旁站监理人员按照旁站监理的内容实施旁站监理工作，并做好旁站监理记录。
（4）旁站监理过程中，旁站监理人员发现施工质量和安全隐患时，应及时上报。
（5）旁站结束后，旁站监理人员在旁站记录上签字。
6.2旁站监理的方式：采用现场监督、检查的方式
某市政道路工程旁站方案
资料介绍：
二、旁站监理的范围
（1）项目监理部应按《房屋建筑工程施工旁站监理管理办法》
的规定，对关键部和关键工序的施工质量实施旁站监理。
（2）新工艺、新技术、新材料、新设备的应用，首件样板间
施工以及重要施工过程均须实施旁站监理。
（3）施工过程中出现的严重质量问题及质量事故处理过程也须
实施旁站监理。
三、旁站巡视监理的内容：
（1）、检查操作人员配置情况、机具设备准备及完好情况；
（2）检查上道工序报验情况；
（3）计量设备是否准确、现场使用的配合比与设计是否一致；
(4) 原材料准备情况是否满足施工要求;
四、旁站监理的基本工作要求
(1) 现场配备专业配套的监理人员。
(2) 监理单位督促施工单位落实现场质保体第。旁站监理前应检查施工单位质量管理体系，督促施工单位及时、全面履行现场质量管理责任；旁站时应检查施工单位的有关现场管理人员、质检人员是否在岗。
某市沿海防护堤工程旁站监理细则资料介绍
主体结构构造：工程采用抛石斜坡堤结构，堤顶标高为6.0M，堤顶宽为6.2M，堤顶面层为3厚泥结碎石路面，堤顶外海侧设浆砌块石挡浪墙，挡浪墙顶标高为7.65M，墙底下设1厚素混凝土垫层和3厚碎石垫层，外海侧护面采用钢筋混凝土栅栏板结构，边坡坡度为1： 1.5下设50-80Kg块石垫层6厚，内侧坡面不作护面结构，堤心与绿化带吹填砂之间设土工布倒虑层、混合倒虑层和二片石垫层，堤心采用含泥量小于10%的开山石代替部分10-1Kg堤心石，外海侧堤脚设1-150Kg护底块石，护底宽度为15.0M，护底块石与栅栏板结合处设混凝土压脚块(2M/块)，护底块石下设碎石垫层和土工布软体排。根据工程地质勘察资料直接在原地基土抛石筑堤。二、旁站监理要求
1、项目监理部应根据工程特点，首先确定各主要分部、分项工程的关键部位和关键工序，应对关键部位和关键工序从施工材料检验、关键工序和部位施工到分项工程完工等施工质量进行全过程现场跟班旁站监理、检查和见证。
2、旁站监理人员应当认真履行职责，对需要实施旁展监理的关键部位、关键工序在施工现场监督，及时发现和处理施工过程中出现的质量问题，如实准确的做好旁站记录，凡不符合设计要求及施工质量验收规范要求的不得进行下道工序施工。
三、旁站监理的实施程序
1、按要求编制旁站监理方案；
2、向建设单位和施工单位送达 旁站监理方案”，组织进行监理
交底；
3、施工单位在关键工序施工前24小时，书面通知监理单位；
五、须旁站监理的关键部位和工序
（一）基点基线测量
1. 控制点的布设、引测；
2. 构筑物沉降位移观测；在施工过程中和施工完毕后，必须及时进行定期观测，并对测量结果进行分析，确保堤身的安全、稳定。出现异常情况时，以便及时采取应对措施，沿防护堤纵轴线应每隔1-2m设置测点。定期对防护堤的沉降、位移和倾斜进行观测，并作好记录。
（二）堤身抛石
（三）土工布倒滤层铺设
（四）护坦（护底）
（五）护面（栅栏板，压脚块）
六、须旁站见证的检测检验过程
市政基础设施工程监理旁站方案
一、监理工作要点
1、沟槽回填土，对不同部位有不同要求，以达到既保护管道安全又满足上部承受动、静荷载：既要保证施工过程中管道安全又保证上部修路、放行后的安全。为此对沟槽回填土划分为胸腔、管顶以下5mm及管顶5mm以上三部份。
监理工程师根据承包人申报的沟槽回填土应分三部分，分别有其不同的压实度要求及相应的土壤最佳含水量和最大干密度；以及虚铺厚度、分层压实等施工方案，审批其开工申请；完工时，必须经监理工程师复查，合格者签认交工证书。监理员在分层回填土时，复核检测承包人对沟槽胸腔、管顶以上5mm、管顶5mm以上各部分不同的压实度要求和不同压实方法，是否均符合规范、规程与设计规定，使其达到最佳压实度。
具体要求承包人做好下列工作：
2、核测最佳压实度，确定土壤的最佳含水量与相应的最大干密度。最佳含水量时的最大干容量，是衡量回填土质量的依据。
3、检测分层回填虚铺厚度，检查夯实机具与相应碾压遍数和外观要求：沟槽两侧同时回填，其高差不得超过3mm ,并用木夯轻夯至蛙式打夯机夯实，夯时应夯夯相连，不得漏夯；在胸腔以上部分回填，检查分段搭接处是否符合要求，压路机碾压重叠2~3mm。
4、检测压实密度是否符合设计规定。
第二章土路基碾压
（一）基底处理：
1、土质路基原地面以下的墓穴，井洞须分层回填夯实；树根必须清理干净。
2、原地面横坡不徒于1： 5时，基底应清除草皮；横坡陡于1： 5时，原地面应挖成台阶，台阶宽度不应小于1米，每级台阶调高度不宜大于30cm。
3、路堤基底为耕地或松土，填土高度小于1.5m时，必须清除树根、杂草，应先压实再填筑。
4、路基穿过水网和水稻田地段时，应抽干积水，清除淤泥和腐植土，压实基底后方可填筑。
（二）试验路段：
1、高速公路，一级公路以及在特殊地区采用新技术、新工艺、新材料进行路基施工时，应采用不同的施工方案做试验路段，从中选出路基施工的最佳方案指导全线施工。
（三）、填土压实
1、路基填土不得使用腐植土、生活垃圾、淤泥，冻土和盐渍土，土的可溶性盐含量不得大于5%，550°C的有机质烧失量不得大于5%，特殊情况不得大于7%。
2、填土不得含草、树根等杂物，粒经超过10cm的土块应打碎。
3、填土路基必须根据设计要求断面分层填筑夯实，其分层最大厚度必须与压实机具功能相适应。
4、路堤填土宽度每侧应宽于填层设计宽度，压实宽度不得小于设计宽度，最后削坡。
路面结构稳定层拌和碾压
一、水泥（石灰）稳定层集中拌和法施工
（一）施工准备
在水泥（石灰）稳定土施工前应进行以下项目的检查：
1、下承层按规定进行测量放样，设置了高程和横坡度控制桩，并洒水进行湿润；
2、人员、机械设备数量配置满足施工要求，机械设备能正常运转。
3、采用分幅施工，作为侧模的方木或钢模支撑稳固，模顶标高与设计标高偏差在规范允许范围之内，模板垂直度符合规范要求。
4、测定了土的原始含水量。
（二）集中拌和法施工
在水泥（石灰）稳定土施工过程中应逐一进行下列项目的检查：
1、按照批准的配合比和测定的土料原始含水量进行混合料拌制，水泥（石灰）的剂量应比室内试验确定剂量多0.5%，随时检查混合料质量应无灰条、灰团、色泽均匀，无离析现象。
管道的无损探伤和防腐检测
一、管道的无损探伤
、1管道焊缝无损探伤检测，应由取得锅炉压力容品无损检测人员资格考
核委员领发的III级及III级以上资格证书的检测人员承担，评片应由取得II级资格证书的检测人员承担。
2、检查管道焊缝无损探伤方法是否符合《钢熔化焊对接头射线照相和质量分级》(GB3323 )的规定。
3、检查燃气管道焊缝的无损探伤数量，是否符合设计要求，当设计无规定时，抽查数量应不少于焊缝总数的15%。抽查的焊缝中，不合格者超过30% ,则应加倍探伤，若加倍探伤仍不合格者，则应全部探伤。对于穿越铁路、公路、河流、城市主要道路及人稠密地区的管道焊缝，均必须进行1%的无损探伤。
4、检查的每条管线上面一焊工所焊的焊缝，是否按规定比例进行抽查。每条管线最低探伤不得少于1个焊，若发现不合格者，应对被查焊工所焊焊缝按原规定比例加倍探伤，如继续发现有不合格者，则应对该焊工在该管线上所焊焊缝的剩余部分进行无损探伤。
某污水改造管线监理旁站方案
资料介绍：
五、管道防腐
1、钢管内防腐
(1) 先将管道内壁的浮锈、氧化铁皮、焊渣、油污等物彻底清除干净，以保施工质量。
(2) 喷刷煤焦油瓷漆防腐涂料，底漆一道，面漆三道。
2、钢管外防腐
（1）管道表面应进行机械喷砂除锈，并清理油污、泥土、潮气等物，漆表面预处理质量达到Sa2.5级。
（2）在管道表面涂刷防锈底漆。
（3）采用玻璃布与煤焦油瓷漆组成的特强级防腐结构。
（4）玻璃布应采用干燥、脱蜡、封边、网状平纹、中碱的产品。
3、上述要求的具体防腐施工方法应严格遵照产品说明进行操作。
六、管道试水
1、泵后的管道安装后进行压力试验。
2、排水管道进行严密性试验。
2、试水阶段均应执行《给水排水管道工程施工及验收规范》（GB50268-97）中的有关条款。
（7） 钢管安装
1、钢管质量应符合下列要求：
（1）管节的材料、规格、压力等级、加工质量应符合设计规定；
（2）管节表面无斑疤、裂纹、严重锈蚀等缺陷；
（3）同一管节允许有两条裂缝，管径大于或等于6mm时，纵向焊缝的间距应大于3mm ；管径小于6mm时，其间距应大于1 mm。
4、管节组成管段下管时，管道的长度、吊距，应根据管径、壁厚、外防腐材料的种类及下管方法确定。
5、弯管起弯垫至接的距离不得小于管径，且不得小于1mm。
6、管节焊接采用的焊条应符合下列规定：
（1）焊条得化学成分、机械强度应于母材相同且匹配，兼顾工作条件和工艺性。
（2）焊条质量应符合现行国家标准《碳钢焊条》、《低合金焊条》的规定;
（3）焊条应干燥。
7、对时应使内壁齐平，当采用长3mm得直尺在接内壁周围顺序贴靠，错的允许偏差为0.2倍壁厚，且不得大于2mm。
8、对时纵、环向焊缝的位置应符合下列规定：
（1）纵向焊缝应放在管道中心垂线上半圆的45°左右处；
七、现场旁站项目的管理
1、各标段监理应按本旁站管理办法的旁站项目规定，合理安排旁站人员；
2、在规定旁站的工序项目施工时，旁站人员必须到位。其中【类工序、II类工序项目开工时必须约请监理到场，旁站监理人员未到场，承包人不得擅自施工。
3、旁站人员应按旁站管理要求，认真旁站并填写旁站记录。
八、旁站内容
1、检查承包商该施工项目、施工工艺是否符合已批准的施工方案；
2、检查承包商现场责任人、管理人员、试验人员是否到位，操作人员的配备是否满足施工要求。
某市政道路改造工程监理旁站方案
本工程属于城市主干道改造工程，道路升级改造总长约7.527灿。工程总投资：85万元人民币。
监理范围：各标段道路、给排水、电力、电信、照明以及交通设施等工程的施工监理。
旁站监理项目
本工程的地基处理、路基填筑、给排水管道、道路基层及其他构造物的混凝土浇筑、水泥石粉渣基层的铺筑与碾压、沟槽回填、基层摊铺碾压、沥青混凝土面层等工序和其它关键部位的施工均要求旁站监理。
八、旁站监理工作内容
1、在工程开始前，监理项目部应根据本工程的特点制定详细的旁站监理方案，确定旁站项目、旁站监理要点。
2、监理人员熟悉施工图纸、检测方法和技术规范标准，为现场旁站监控做准备。
3、审批承包商的施工作业计划和施工方案。
4、检查施工准备情况，包括：人员到位情况、机械准备情况、材料准备情况和上道工序验收情况。只有在施工准备工作完全符合要求时才允许开工。
5、检查天气情况，判断是否具备旁站部位要求作业的天气条件或根据天气情况要求承包上采取相应的作业措施。
