一、预埋件精度控制
预埋件的预埋方案的优化
根据不同的预埋件制定不同的保证精度的预埋方案。主要预埋件在加工厂整 体预制，提供高制作精度的轴线、标高控制点，现场通过监测控制点、预埋件与 钢筋、模板支撑连接牢固来保证安装的精度。

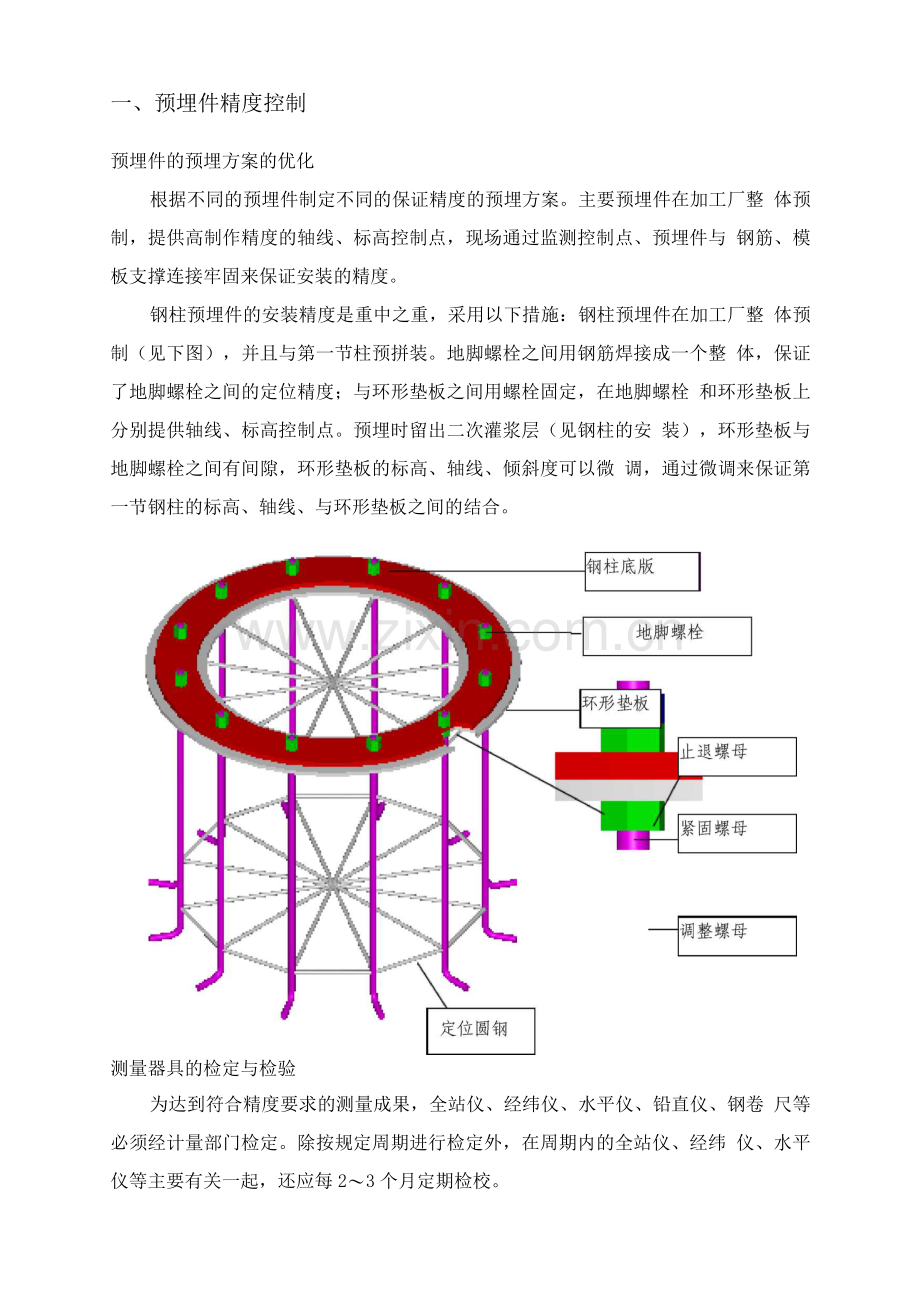

钢柱预埋件的安装精度是重中之重，采用以下措施：钢柱预埋件在加工厂整 体预制（见下图），并且与第一节柱预拼装。地脚螺栓之间用钢筋焊接成一个整 体，保证了地脚螺栓之间的定位精度；与环形垫板之间用螺栓固定，在地脚螺栓 和环形垫板上分别提供轴线、标高控制点。预埋时留出二次灌浆层（见钢柱的安 装），环形垫板与地脚螺栓之间有间隙，环形垫板的标高、轴线、倾斜度可以微 调，通过微调来保证第一节钢柱的标高、轴线、与环形垫板之间的结合。

测量器具的检定与检验
为达到符合精度要求的测量成果，全站仪、经纬仪、水平仪、铅直仪、钢卷 尺等必须经计量部门检定。除按规定周期进行检定外，在周期内的全站仪、经纬 仪、水平仪等主要有关一起，还应每2〜3个月定期检校。
采用高精度的器具：
全站仪：采用精度为2S、±（2mm+2ppmXD）m.s.e的拓普康GTS-102全站仪;
经纬仪：采用精度为2S的DJD2-G 2秒电子经纬仪；
水准仪：采用精度＜ 3mm/km的DSZ3自动安平水准仪。
严格的验线制度
1. 预埋件固定前的验线：复测控制网轴线及标高。验线成果与原放线成果两 者之差若超过1/1.414限差时，予以返工。
2. 预埋检固定后的验线：如不合格，予以修正或返工。
高要求的标准和过程控制
测控过程中，制定预控标准，比国家标准和招标文件的要求要高的标准，见 下表：
建筑物定位轴线、基础上柱的定位轴线和标高的允许偏差（mm）
项目
允许偏差（mm ）
预控偏差（mm ）
图例
建筑物定位轴线
±L/2,且不应大 于3.0
±L/4,且不大于 2.0

b1-
L
基础上柱的定位 轴线
1.0
1.0

4
H
ii __
—- - ~i - -
ii
=4
基础上柱底标高
±2.0
± 1.0
4 1

JJ
,基准点
1
地脚螺栓、预埋 铁件位移
2.0
1.0
1
__」|_._一
=rr=r
\ Il y J IL-^
II II

支承面、地脚螺栓、预埋铁件位置的允许偏差（mm）
项目
允许偏差（mm ）
预控偏差（mm ）
支承面
标高
± 3.0
±2.0
水平度
L/10
L/20
地脚螺栓、预埋铁件
中心偏移
5.0
3.0
预留孔中心偏移
10.0
5.0
