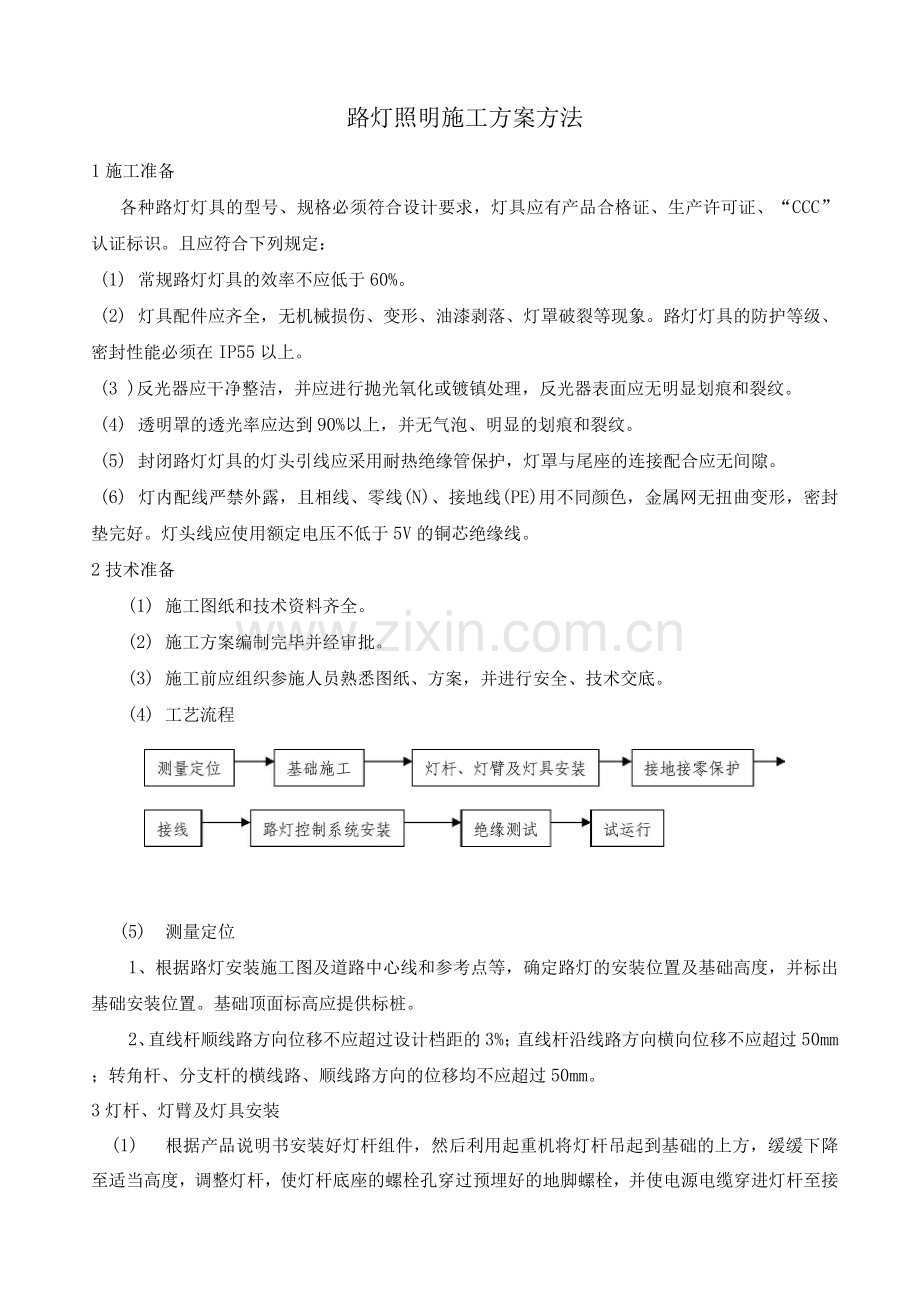

路灯照明施工方案方法
1施工准备
各种路灯灯具的型号、规格必须符合设计要求，灯具应有产品合格证、生产许可证、“CCC”认证标识。且应符合下列规定：
(1) 常规路灯灯具的效率不应低于60%。
(2) 灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。路灯灯具的防护等级、密封性能必须在IP55以上。
(3 )反光器应干净整洁，并应进行抛光氧化或镀镇处理，反光器表面应无明显划痕和裂纹。
(4) 透明罩的透光率应达到90%以上，并无气泡、明显的划痕和裂纹。
(5) 封闭路灯灯具的灯头引线应采用耐热绝缘管保护，灯罩与尾座的连接配合应无间隙。
(6) 灯内配线严禁外露，且相线、零线(N)、接地线(PE)用不同颜色，金属网无扭曲变形，密封垫完好。灯头线应使用额定电压不低于5V的铜芯绝缘线。
2技术准备
(1) 施工图纸和技术资料齐全。
(2) 施工方案编制完毕并经审批。
(3) 施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。
(4) 工艺流程

(5) 测量定位
1、根据路灯安装施工图及道路中心线和参考点等，确定路灯的安装位置及基础高度，并标出基础安装位置。基础顶面标高应提供标桩。
2、直线杆顺线路方向位移不应超过设计档距的3%；直线杆沿线路方向横向位移不应超过50mm；转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。
3灯杆、灯臂及灯具安装
(1) 根据产品说明书安装好灯杆组件，然后利用起重机将灯杆吊起到基础的上方，缓缓下降至适当高度，调整灯杆，使灯杆底座的螺栓孔穿过预埋好的地脚螺栓，并使电源电缆穿进灯杆至接线盒处，放下并扶正灯杆，将灯杆与底座固定牢固。立杆时应有防止杆身滚动、倾斜的措施。钢灯杆吊装时应采取防止钢缆擦伤灯杆表面油漆或喷塑防腐装饰层的措施。
（2）根据产品说明书安装好灯臂组件，然后将灯臂安装在灯杆上。杆上路灯灯臂的抱箍应紧固，不得松动，装灯方向与道路纵向应成90°，误差不得大于3°。
（3）安装灯具组件：
1. 庭院灯：庭园灯按电气标准装入2A保险丝，做好防锈处理，灯具连接部份用不锈钢螺丝。安装用钢筋混凝土 C25夯实，埋入式灯杆与主钢筋焊接并作防锈处理。
2. 草坪灯：功率18W，电子节能管，黄色光源，采用优质PC灯罩，不锈钢条压边，3厚不锈钢板环与压边钢条焊接。基座用30厚1： 2.5水泥砂浆砌20厚花岗岩（弧板）。
5电气照明装置安装
为加强管理，提高质量，避免损失，协调建筑与电气照明装置安装的关系，做到文明施工，设备和器材到达现场后，做好检验工作，为顺利施工提供条件。
（1）灯具安装
1、电气照明装置施工前，建筑工程应符合下列要求：
a. 对灯具安装有妨碍的模板、脚手架应拆除。
b. 顶棚、墙面等抹灰工作应完成，有吊顶的已施工完毕，地面清理工作已结束。
2、灯具安装过程中的具体注意事项有：
a. 灯具不得直接安装在可燃构件上。
b. 采用钢管作灯具的吊杆时，钢管内径不应小于10mm；钢管壁厚不应小于1.5mm。
c. 吊链灯具的灯线不应受拉力，灯线应与吊链编叉在一起。
d. 同一室内或场所成排安装的灯具，其中心线偏差不应大于5mm。
e. 灯具应固定牢靠，每个灯具固定用的螺钉或螺栓不应少于2个。
f. 当吊顶灯具重量大于3kg时，应采用预埋吊钩或螺栓固定。
3、嵌入顶棚内的装饰灯具安装应符合下列要求：
a. 灯具应固定在专设的框架上，导线不应贴近灯具外壳，且在灯盒内应留有余量，灯具的边框应紧贴在顶棚面上。
b. 矩形灯具的边框直边与顶棚面的装饰直线平行，其偏差不应大于5mm。
c. 安装在重要场所的大型灯具的玻璃罩应按设计要求采取防止碎裂后向下溅落的措施。
（2）开关、插座安装
1、具体要求有:
a. 单相两孔插座面对插座的右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔接相线，左孔接零线。
b. 暗装的插座及开关盒应采用专用盒，专用盒的四周不应有空隙，且盖板端正，并紧贴墙面。
c. 在潮湿场所，应采用密封良好的防水防溅插座。
d. 开关、插座采用同一系列的产品。
e. 并列安装的相同型号开关或距地面高度应一致，高度差不应大于0.5mm，同一室内安装的开关插座不应大于5mm。
f. 开关安装时，应使开关切断相线，并应根据跷板或面板上的标志确定面板的装置方向，面板上有指示灯的，指示灯应在上面；跷板上有红色标志的应朝下安装；注意带有ON字母的是开的标志，不应颠倒反装成NO；跷板上部顶端有压制条纹或红色标志的应朝上安装。
（3）接地接零保护
1. 在中性点直接接地的路灯低压网中，金属灯杆及电气设备的外壳宜采用低压接零保护。
2. 在保护接零系统中，用熔断器做保护装置时，单相短路电流不应小于熔断片额定熔断电流的4倍；用自动开关做保护装置时，单相短路电流不应小于自动开关瞬时或延时动作电流的1.5倍。
3. 保护零线和相线的材质应相同，当相线的截面在35mm2及以下时，保护零线的最小截面应为16mm2；当相线的截面在35mm2及以上时，保护零线的最小截面不应小于相线截面的 50%。
4. 保护接零时，在线路分支，首端及末端应安装重复接地装置，接地装置的接地电阻不应大于10欧。
5. 在用电设备较少且分散，采用接零保护确有困难且土壤电阻率较低时，可采用低压接地保护，金属灯杆的接地电阻不应大于4欧。
（4）接线
1、调整电源电缆和灯具配电导线在接线盒内的位置，并截取适当长度，削好线芯。
2、将电源电缆和灯具配电导线分别压接在短路器的进出线两侧。
3、有关接线标准必须综合《城市道路照明工程施工及验收规范》CJJ89的规定。
（5）配电箱的安装
1、配电箱的设置根据设计图纸的要求确定。
2、配电箱安装位置正确、部件齐全，箱体开孔合适、切整齐。
3、一管一孔顺直进入箱内，露出长度应小于5mm；用锁紧螺母固定的管，管子露出锁紧螺母的螺纹为2~4扣。
4、箱背后建筑物表面无空鼓和裂缝现象；箱体内外清洁。箱、门开启灵活，箱内结线整齐，回路编号齐全、正确。箱体油漆完整。管子与箱体连接用专用锁紧螺母。
5、配电箱的安装高度按设计要求，用液体连通器测量出准确的水平基准线，对照设计图纸选择最佳位置使之符合间距要求，并保证操作、维修方便及外形美观，安装并固定各配电箱。
6、钢管与箱体用锁紧螺母连接，并用跨接线卡连接。
7、盘面上电器控制回路的下方，要设好标志牌，标明所控制的回路名称编号。
8、导线与电器元件的压接螺丝必须牢固，压线方向正确。所有二次线必须排列整齐美观、安全可靠，导线两端应带有明显标志和编号的标号头。导线的色别按相序依次为黄、绿、红色，保护接地为黄绿相间色。
9、接线位置正确，连接牢固紧密，不伤芯线。压板压接时，压紧无松动；螺栓连接时，在同一端子上导线不超过2根，防松垫圈等配件齐全。零线经汇流排（零线端子）连接，无绞接现象。导线在箱内余量适当，进入器具的绝缘保护完好，盘面配线整齐、美观；回路编号齐全、正确。
10、配线时根据设计要求及有关规范要求，选好导线的截面和长度，剪断后接线配线。盘前盘后配线应成把成束排列整齐、美观，安全可靠，采用线卡固定。压头时，将导线剥出芯线逐个压牢。
11、整理好的导线按一线一孔穿过盘面一一对应器具或端子等连接，盘面上的接线应整齐美观、安全可靠，同一端子上，导线不超过两根，螺钉固定有平垫圈、弹簧垫圈。工作零线经过汇流排采用螺栓连接。汇流排上，分支回路排列位置应与开关或熔断器位置对应。
12、配电箱的接地（接零）线截面选用正确，有专用的接地螺栓，连接紧密牢固，走向合理，色标准确，检修方便。
（6）路灯控制系统安装
1、路灯运行控制采用自动及手动控制的方式。
2、路灯的开、关灯动作，宜设在自然光的照度值2~10LX。
3、路灯控制系统的安装应符合国家现行标准《城市道路照明工程施工及验收规程》CJJ89
的规定。
（7）绝缘测试：接、焊、包全部完成后，应检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定。检查无误后再进行绝缘测试。
1、照明线路的绝缘摇测一般选用5V，量程为1~5兆欧兆欧表。绝缘阻值应不小于1兆欧。
2、照明绝缘线路绝缘摇测按下面的两步进行：
首先将路灯接线盒内导线分开，开关处导线连通。摇测应将干线和支线分开，一人摇测，一人应及时读数并记录。
3、电气器具全部安装完在送电前进行绝缘摇测时，按系统、按线路摇测绝缘电阻。应先将线路上的开关、刀闸、仪表、设备等用电开关全部置于断开位置，摇测方法同上所述，确认绝缘摇测无误后再进行送电试运行。
（8）试运行：试运行时首先通电，通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；电器元件是否正常，如果发现问题必须先断电，然后查找原因进行修复。修复后，重新进行通电试运行，合格后填写通电试运行记录。
（9）电气安全保护
1、注意事项
1.1电气设备的带电部分应有直接触摸保护装置，当设屏护时可用绝缘措施。
1.2电气装置下列金属部份应接零或接地：配电箱的金属底座或壳应接地；室外配电装置金属构架及靠近带电部位的金属遮拦和金属门；电力电缆的金属护套、接线盒和保护管配电和路灯的金属灯塔其它因绝缘破坏可能使其带电的外露导体。
1.3不得利用蛇皮管、裸铝导线以及电缆金属护套层做接地线，接地线不得兼做他用。
2、接零和接地保护
2.1在中性点直接接地的路灯低压网中，金属灯杆、配电箱等电气设备的外壳采用低压接零保护。
2.2采用接零保护时，单相开关装在相线上，保护零线上严禁设开关或熔断器。
2.3保护接零时，在线路分支、首端及末端应安装重复接地装置，接地装置的接地电阻不应〉10Q。
2.4灯杆、配电箱等金属电力设备采用接地保护时，其接地电阻不应〉4Q。
3、接地装置
3.1接地装置可利用配电装置的金属外壳和保护配电线路的金属管。
（10）管内穿线
1、管内穿线前应先清扫管内的杂物及水分。管去毛刺、套护，然后用①1.2mm的
铅丝作引线，如果管子比较长，可以在管子的两头穿入铅丝，铅丝前端作成小勾，以便碰头后拧铅丝使之相勾在一起再接出管外，用铅丝引导线接头。
2、穿线时一定要将绝缘线捋直，最好打一些滑石粉。接线时，另一端应有人送线，另
外必须注意：
a. 在盒（箱）内导线，有适当余量，预留长度为：接线盒内以绕盒一周为宜，箱内以绕箱半周为宜。
b. 导线在管内无扭接，接头应设在接线盒（箱）内。
c. 导线连接牢固，包扎严密，绝缘良好，不伤芯线。
d. 导线穿入管时，管处应装设保护线套，以免穿线时，损坏导线绝缘层。
