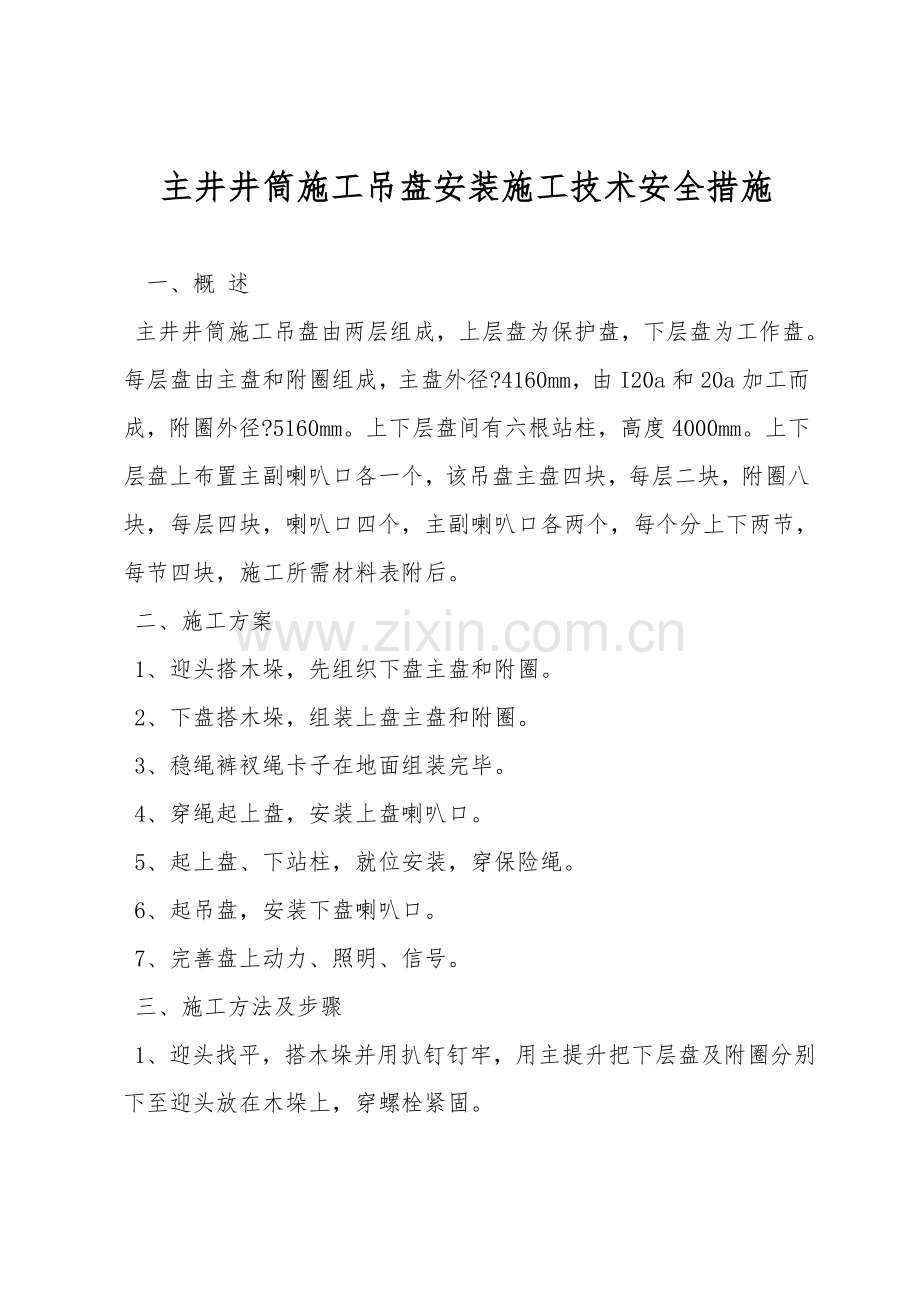

主井井筒施工吊盘安装施工技术安全措施

一、概 述
主井井筒施工吊盘由两层组成，上层盘为保护盘，下层盘为工作盘。每层盘由主盘和附圈组成，主盘外径?4160mm，由I20a和20a加工而成，附圈外径?5160mm。上下层盘间有六根站柱，高度4000mm。上下层盘上布置主副喇叭口各一个，该吊盘主盘四块，每层二块，附圈八块，每层四块，喇叭口四个，主副喇叭口各两个，每个分上下两节，每节四块，施工所需材料表附后。
二、施工方案
1、迎头搭木垛，先组织下盘主盘和附圈。
2、下盘搭木垛，组装上盘主盘和附圈。
3、稳绳裤衩绳卡子在地面组装完毕。
4、穿绳起上盘，安装上盘喇叭口。
5、起上盘、下站柱，就位安装，穿保险绳。
6、起吊盘，安装下盘喇叭口。
7、完善盘上动力、照明、信号。
三、施工方法及步骤
1、迎头找平，搭木垛并用扒钉钉牢，用主提升把下层盘及附圈分别下至迎头放在木垛上，穿螺栓紧固。
2、下层盘上搭木垛并用扒钉钉牢，用主提升把下层盘及附圈分别下至迎头放在木垛上，穿螺栓紧固。
3、清理平整上层盘按如下顺序完善上层盘：上层盘铺板上层盘主副喇叭口上层盘稳绳裤衩绳与连接U形卡固定吊盘绳与连接平板卡固定。
4、起上盘，清理下盘面，下站柱就位，先穿与下盘连接螺栓并紧固。
5、站柱立梯子，稳固，带尖锥，紧固件，工具上梯子，慢松上盘，梯子上人员用尖锥认孔，穿站柱与上盘连接螺栓并紧固。
6、起吊盘，完善下层盘；下层盘铺板下层盘主副钩喇叭口。
7、站柱位置割孔，穿保险绳，用千不拉拉紧卡绳头，并用大绳卡统卡。
8、井下吊盘完善动力，照明，信号系统，井口接通井下动力，照明，信号，并试运正常。
9、定人定岗，综合试运。
四、施工辅助生产系统
1、绞车、稳车试运正常，稳车对应编号。
2、绳头卡紧，上好绳，垫好护绳板。
3、绳头过对应天轮，翻矸台，封口盘绳孔，并在井口用棕绳系留牢靠。
五、劳作组织与工期安排
1、劳作组织：井下6人、电焊1人、机修4人、起重1人。
地面6人、电工3人、机修2人、起重1人。
2、工期2天，吊盘安装1天，井下动力、照明、信号完善1天。
六、质量标准及保证措施
1、吊盘制定所有连接牢固件必须齐全，紧固。
2、喇叭口下段与吊盘焊接。
3、铺板固定牢靠，除各门孔绳孔外全部封严。
4、站柱上下端螺栓紧固后，其连接板与吊盘焊接。
5、井下配电、信号、照明应能满足生产需要，保证安全可靠。
6、所有施工人员要严格按制定及措施要求施工。
七、安全规定和技术措施
1、上班前要穿戴整齐。
2、登高作业要防坠，使用的工具，材料要系留可靠，工作人员要戴安全带。
3、起吊器具要具体检查合格后，方可使用。
4、起吊物件要系牢。
5、物件过井盖门时要稳钩，井下人员要避开提升位置，并观察件入井状况，保持 联系，发现问题及时通知井口。
6、迎头木垛搭设要牢靠，道木间用扒钉钉牢，其高度要在800毫米以上。
7、井口至绞车房信号要灵敏可靠，绞车操作由专职司机担任，井口起吊要慢而稳，并严格执行停车稳钩制度，运行时要精力集中。
8、井下工作人员要防止挤压，物件就位要牵引。
9、井口工作人员应保持井口无杂物，如小铁件、石头等，所有管盖门要封严。
10、电焊工严格按操作规程作业，氧气、乙炔瓶要分开放置，并检查割矩射吸效果，乙炔气有防回火装置。
11、井下电气焊作业要防烫伤，作业前如下方或四周有人工作，应让其撤离。
12、井下电焊作业防触电，水汽较大时应戴绝缘手套作业。
13、穿站柱螺栓时，梯子应站稳，人员安全带系于上盘上，工具要抓牢，防止坠落。
14、站柱保险绳要穿紧卡牢，至少不少于四根，并均匀分布。
15、吊盘动力、信号、照明应保证绝缘优良，不漏电。
八、文明施工及其它
1、严格按措施施工，精心组织，超前准备。
2、班前班中严禁饮酒。
3、工作之余要休息充分，班中保持旺盛精力，工作积极主动，禁止嬉戏打闹。
4、提升下放物件，应哨声指挥，严禁大吵大嚷。
5、保持科学正确的施工方法，群策群力，杜绝"三违'。
6、施工中所用工器具、材料应集中存放，不得随手乱扔，下班前，应清查找齐。
