井下漏电试验安全技术措施
一、施工内容：
        为使我矿井下漏电保护装置使用正常、动作灵敏可靠，保证供电安全，依据煤炭部制定的《煤矿井下检漏器安装、维护与检修细则》及《煤矿安全规程》规定，天天必需对照明信号综保进行一次跳闸试验，每月必需对井下检漏保护装置进行远方检漏试验。为保证试验安全，特编制本专项措施。
        二、施工组织
        施工地点：
        施工时间：2021年   月   日    时到   月   日    时
        施工负责人：
        技术负责人:              安全负责人：
        施工人员： 井下电气修理工两人、瓦斯检查员一人
        三、试验方法：
        1、就地检漏试验

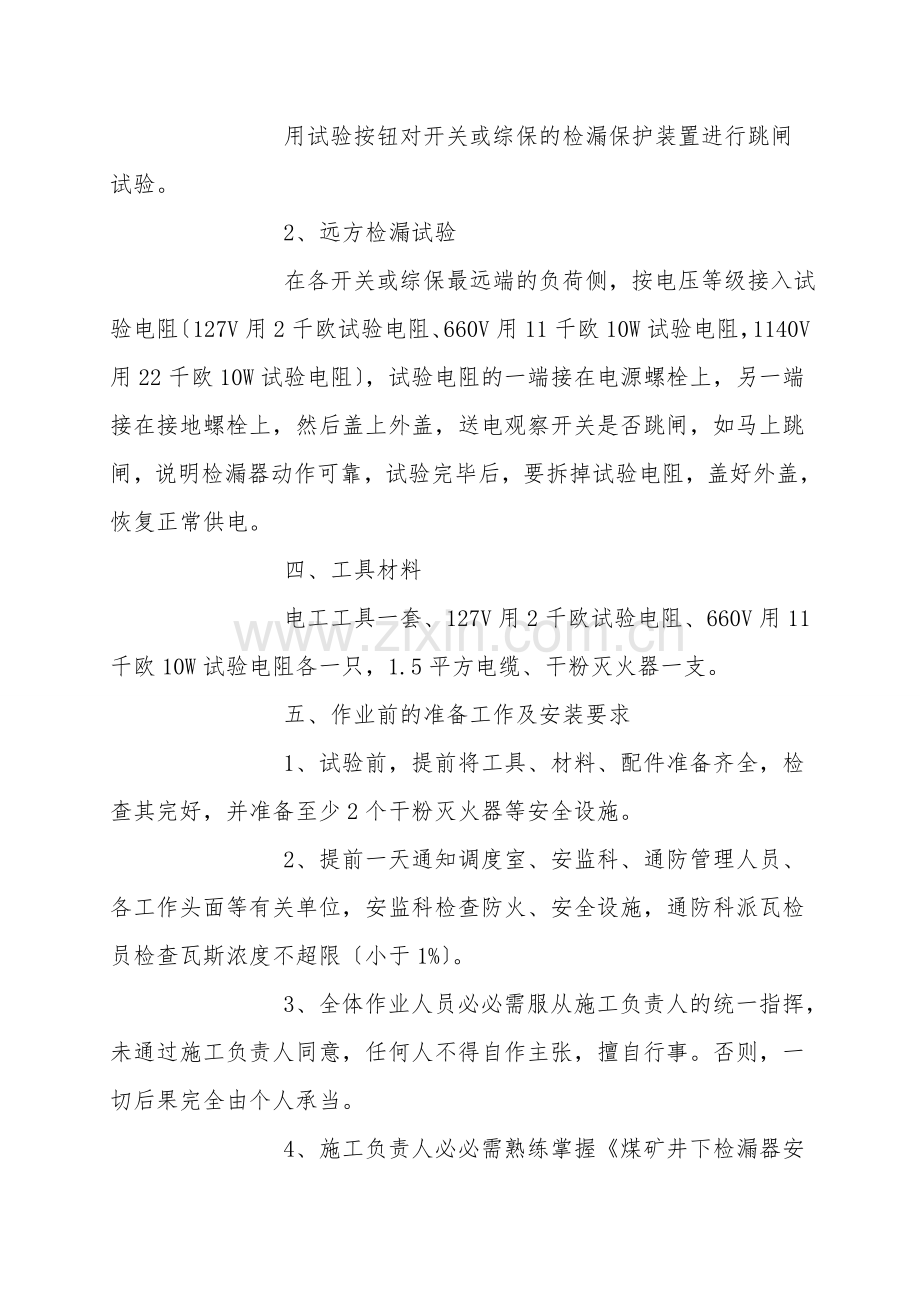

        用试验按钮对开关或综保的检漏保护装置进行跳闸试验。
        2、远方检漏试验
        在各开关或综保最远端的负荷侧，按电压等级接入试验电阻〔127V用2千欧试验电阻、660V用11千欧10W试验电阻，1140V用22千欧10W试验电阻〕，试验电阻的一端接在电源螺栓上，另一端接在接地螺栓上，然后盖上外盖，送电观察开关是否跳闸，如马上跳闸，说明检漏器动作可靠，试验完毕后，要拆掉试验电阻，盖好外盖，恢复正常供电。
        四、工具材料
        电工工具一套、127V用2千欧试验电阻、660V用11千欧10W试验电阻各一只，1.5平方电缆、干粉灭火器一支。
        五、作业前的准备工作及安装要求
        1、试验前，提前将工具、材料、配件准备齐全，检查其完好，并准备至少2个干粉灭火器等安全设施。
        2、提前一天通知调度室、安监科、通防管理人员、各工作头面等有关单位，安监科检查防火、安全设施，通防科派瓦检员检查瓦斯浓度不超限〔小于1%〕。
        3、全体作业人员必必需服从施工负责人的统一指挥，未通过施工负责人同意，任何人不得自作主张，擅自行事。否则，一切后果完全由个人承当。
        4、施工负责人必必需熟练掌握《煤矿井下检漏器安装、维护与检修细则》及《煤矿安全规程》规定等方面的理论知识。并具有五年亲自组织指挥井下电气等修理试验方面的实际工作能力与经验。
        5、施工前，由施工负责人组织施工人员认真学习措施，向施工人员讲清作业任务、方法、步骤和安全注意事项，施工人员认真学习考核合格,签字后方可下井。
        6、在进行远方人工漏电试验的过程中，严格执行“严禁人员带电作业〞的规定。作业时必必需切断供电电源，并悬挂“有人工作，严禁送电〞警示牌。
        7、参加远方人工漏电试验的的工作人员远方人工漏电试验的原理，方法和程序。
        8、施工负责人现场讲清工作内容、步骤、分工及安全技术措施，指派专人盘点工具，并检查是否符合施工要求。
        9、试验人员在远方人工漏电试验前，应由调度室通知各区队对各自使用的馈电开关检漏器运行状况进行一次全面检查试验，对双风机双电源自动倒台开关做一次切倒试验，并作好记录。检查试验内容：
        10、试验前，首先停止上一级开关电源，停电闭锁，挂好停电牌，并指派专人看管。
        11、观察欧姆表指示是否正常。当网络绝缘660V低于30千欧，电气班修理工应检查供电网络电缆及设备有无漏电现象及时采纳措施，以提升网络绝缘电阻阻值尽量避免自动跳闸。
        12、变电所及掘进工作面及各试验地点配电点的局部接地极和辅助接地极应安设合格，符合要求。
        13、检查各处导线绝缘有无破损，各处接头，接点接触是否合格，有无松动脱落或烧坏现象。
        14、内部元件，熔断器、三相电抗器、指示灯及馈电开关的线圈有无损坏。
        15、对要试验的检漏继电器进行一次手动漏电跳闸试验。
        16、试验人员入井前必需对试验电阻进行阻值确认，检验完好阻值准确后方可携带入井。
        六、 安全技术措施
        1、试验人员在远方人工漏电试验前，应对检漏器运行状况进行一次全面检查试验，并作好记录，检查试验内容：
        ⑴观察欧姆表指示是否正常。当网络绝缘660V低于30千欧，电气班和相关工区电队长应检查供电网络电缆及设备有无漏电现象并及时采纳措施，以提升网络绝缘电阻阻值尽量避免自动跳闸。
        ⑵开关群的局部接地极和辅助接地极应安设合格，符合要求。
        ⑶检查各处导线绝缘有无破损，各处接头，接点接触是否合格，有无松动脱落或烧坏现象。
        ⑷内部元件，熔断器、三相电抗器及指示灯有无损坏。
        ⑸用试验按钮对检漏继电器进行一次跳闸试验。
        2、试验点及所属范围内通风必必需正常，并经瓦斯检查员测量瓦斯浓度，其浓度不得超过0.1%，否则不得试验。
        3、关于通风专用线路的馈电开关、检漏继电器，在试验前应提前请示调度室，得到批准并采纳相应措施方可试验。
