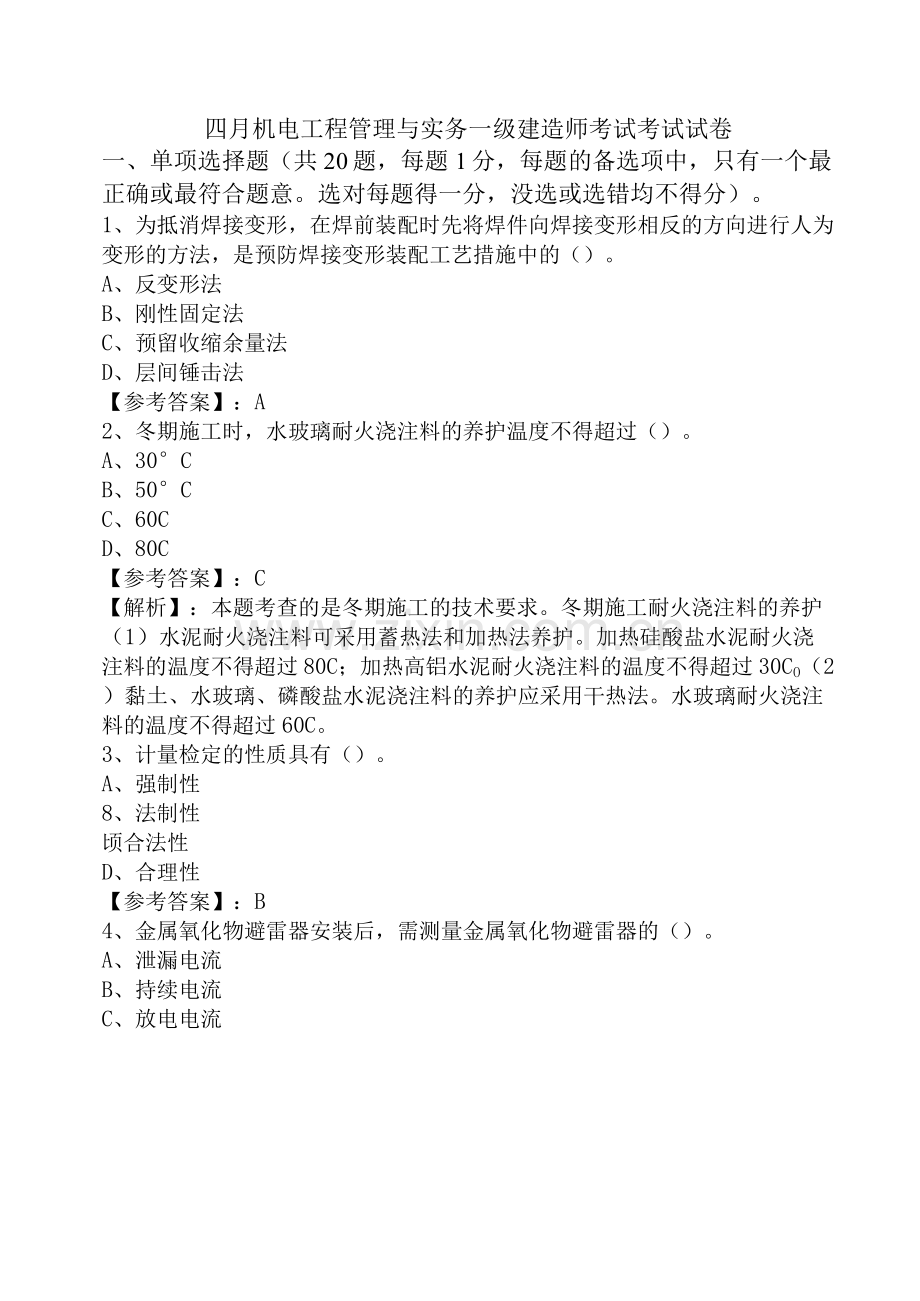

四月机电工程管理与实务一级建造师考试考试试卷
一、单项选择题（共20题，每题1分，每题的备选项中，只有一个最正确或最符合题意。选对每题得一分，没选或选错均不得分）。
1、为抵消焊接变形，在焊前装配时先将焊件向焊接变形相反的方向进行人为变形的方法，是预防焊接变形装配工艺措施中的（）。
A、反变形法
B、刚性固定法
C、预留收缩余量法
D、层间锤击法
【参考答案】：A
2、冬期施工时，水玻璃耐火浇注料的养护温度不得超过（）。
A、30°C
B、50°C
C、60C
D、80C
【参考答案】：C
【解析】：本题考查的是冬期施工的技术要求。冬期施工耐火浇注料的养护（1）水泥耐火浇注料可采用蓄热法和加热法养护。加热硅酸盐水泥耐火浇注料的温度不得超过80C；加热高铝水泥耐火浇注料的温度不得超过30CO（2）黏土、水玻璃、磷酸盐水泥浇注料的养护应采用干热法。水玻璃耐火浇注料的温度不得超过60C。
3、计量检定的性质具有（）。
A、强制性
8、法制性
顷合法性
D、合理性
【参考答案】：B
4、金属氧化物避雷器安装后，需测量金属氧化物避雷器的（）。
A、泄漏电流
B、持续电流
C、放电电流
D、短路电流
【参考答案】：B
5、耐火浇注料砌筑的施工程序中，模板制作安装的紧后程序是（）。
A、浇注料搅拌并制作试块
B、防水剂涂刷
C、锚固钉焊接
D、浇注并振捣
【参考答案】：B
【解析】：本题涉及的考点是耐火浇注料砌筑的施工程序。材料检查验收-施工面清理T锚固钉焊接T模板制作安装T防水剂涂刷T浇注料搅拌并制作试块T浇注并振捣T拆除模板T膨胀缝预留及填充T成品养护。
6、（）适用于在幼儿园、医院、养老院等场所，保护幼儿或行动不便的老弱病残者人身安全。
入、自动喷水灭火系统
B、气体灭火系统
C、干粉灭火系统
D、泡沫灭火系统
【参考答案】：A
7、工业管理的阀门应进行（）。
A、阀门试验和密封试验
B、壳体压力试验和密封试验
C、壳体压力试验和阀门试验
D、壳体压力试验和闸板密封试验
【参考答案】：B
8、《机械设备安装工程施工及验收通用规范》强制性条文规定：交给施工人员进行安装的机械设备，必须符合（）标准的规定，并应有合格证明。
A、制造和工艺
B、设计和工艺
C、设计和产品
D、制造和产品
【参考答案】：C
9、工程建设临时用电施工组织设计应由（）编制。
入、项目主管
8、项目部技术负责人
顷电工班长
D、电气技术人员
【参考答案】：D
10、室内埋地排水管的灌水试验，灌满至底层卫生洁具的上边缘，
（）时间内液位不降、接无渗漏为合格。
A、15min
B、1h
C、8h
D、24h
【参考答案】：A
11、斜坡炉底砌筑时，应（）。
A、放线砌筑
B、预砌筑
C、按样板砌筑
D、边砌筑边测量
【参考答案】：A
12、吊装方法的选择原则是（）。
A、安全可靠、经济可行
B、合理合法、经济可行
C、安全可靠、易于管理
D、因时制宜、有利作业
【参考答案】：A
【解析】：本题考核的是吊装方法的选用原则。吊装方法的选择原则:安全可靠、经济可行。
13、 致密性耐火材料的气孔率低于（）
A、60%
B、55%
C、50%
D、45%
【参考答案】：D
【解析】：致密耐火材料，气孔率低于45%的耐火材料。具有体积密度高、透气度低、耐磨性及抗渣性好、耐火度高等特性。常用于直接接触熔料的耐火材料。
14、特种设备安全法规定，特种设备安装、改造、修理的施T单位应当在施T前，将拟进行的特种设备安装、改造、修理情况书面告知
（），告知后即可施T。
A、直辖市或者设区的市级人民政府的建设行政主管部门
B、直辖市或者设区的市级质量检验检测机构
C、直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门
D、特种设备所属工程的监理单位
【参考答案】：C
【解析】：特种设备安全法规定，特种设备安装、改造、修理的施工单位应当在施工前将拟进行的特种设备安装、改造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理的部门。
15、绝热材料的（）是材料试样在105〜110C温度范围内干燥后单位体积的质量。
A、吸水率
B、密度
C、吸湿率
D、含水率
【参考答案】：B
【解析】：本题涉及的考点是绝热材料的密度。绝热材料的密度是材料试样在105〜110C温度范围内干燥后单位体积的质量。密度是绝热材料重要的性能指标之一。一般情况下材料密度越小，导热系数就越小。
16、工业安装工程单位工程质量控制资料检查记录表中的结论应由
（）填写。
入、施工单位
B、监理单位
C、建设单位
D、质监单位
【参考答案】：C
【解析】：单位（子单位）工程质量控制资料检查记录表中的资料名称和份数应由施工单位填写。检查意见和检查人由建设（监理）单位填写。结论应由参加双方共同商定，建设单位填写。
17、关于机电工程施工质量的“三检制”，下列说法错误的是（）。入、自检是指由施工人员对自己的施工作业或已完成的分项工程进行自我检验、把关
8、自检记录由施工现场负责人填写并保存
C、互检是对自检的复核和确认
D、专检记录由领工员负责填写并保存
【参考答案】：D
【解析】：机电工程施工质量的“三检制”包括以下方面：①自检，指由施工人员对自己的施工作业或已完成的分项工程进行自我检验，实施自我控制、自我把关，及时消除异常因素，以防止不合格品进入下道作业；②互检，指同组施工人员之间对所完成的作业或分项工程互相检查，或是本班组的质量检查员的抽检，或是下道作业对上道作业的交接检验，是对自检的复核和确认；③专检，指质量检验员对分部、分项工程进行检验，用以弥补自检、互检的不足。“自检”记录由施工现场负责人填写并保存，“互检”记录由领工员负责填写（要求上下道工序施工负责人签字确认）并保存，
18、交流电路中，视在功率S的单位为（）。
A、瓦特（w）
B、伏安（VA）
C、焦耳（J）
D、乏（Var）
【参考答案】：B
19、仲裁检定是指用（）或者社会公用计量标准所进行的以裁决为目的计量检定和测试活动。
A、计量基准
B、计量标准
C、计量检定标准
D、计量检定设备性能
【参考答案】：A
【解析】：仲裁检定指用计量基准或社会公益计量标准所进行的以裁决为目的的计量检定，测试活动
20、安装单位应当在履行告知后、开始施工前，向规定的检验机构申请监督检验。待检验机构（）完毕，并且获悉检验结论为合格后，方可实施安装。
A、审查电梯制造资料
B、参与设备开箱
C、审查现场勘测
D、审查各项准备工作
【参考答案】：A
二、多项选择题（共10题，每题2分，每题的备选项中，有两个或两个以上的符合题意，有一个错选则本题不得分，少选，所选的每个选项得0.5分）。
21、影响设备安装精度的测量因素有（）。
A、零部件装配精度
B、施测人员技能
C、设备制造精度
D、设备检测基准精度
E、测量仪器精度
【参考答案】：BDE
【解析】：本题涉及的考点是测量误差对设备安装精度的影响。测量误差对设备安装精度的影响主要是测量仪器的检测精度、检测基准的加工精度、安装基准的实际偏差、检测方法的合理性和检测人员的技能水平。
22、机电工程招标文件编制的内容包括（）。
A、招标函及投标须知
8、施工组织设计
顷工程概况描述
D、材料采购的质量控制方案
E、已批准的项目建议书或可行性研究报告
【参考答案】：BCD
【解析】：机电工程招标文件编制的内容包括：①工程概况描述。②已批准的项目建议书或可行性研究报告；主要经济技术指标等。③承包范围。（对含EP项目应提出配置要求及其技术指标要求）。④城市规划部门确定的规划控制条件和用地红线图，工程地质、水文地质、工程测量等建设场地勘察报告（对含E项目）。⑤供水、供电、供气、供热、环境、道路的基础资料，节能、环保、消防、抗震等要求（对含£项目）。⑥对执行技术标准、规范要求；各阶段的工期、质量、安全要求。⑦设备、主材供应方式及划分清单、工程量清单及主要设计图纸。⑧招标函及投标须知；投标书格
23、焊接完成后，对焊缝质量的致密性试验可以选用的方法有（）。
A、强度试验
B、气密性试验
C、煤油试漏
D、超声波检测
E、氦气试验
【参考答案】：BCE
24、吊装设备或构件失稳的主要原因包括（）。
A、设计与吊装时受力不一致
B、多动作、多岗位指挥协调失误
C、多机吊装不同步
D、桅杆系统缆风绳、地锚失稳
E、设备或构件的刚度偏小
【参考答案】：AE
【解析】：本题涉及的考点是吊装设备或构件失稳的主要原因。吊装设备或构件失稳的主要原因包括设计与吊装时受力不一致，设备或构件的刚度偏小。
25、计量法规定必须依法（）计量器具。
A、制造
B、运输
C、使用
D、报废
E、销售
【参考答案】：ACE
26、 用于热喷涂的金属线材其性能（）应合格。
A、物理性能
B、电化学性能
C、力学性能
D、表面性能
E、可使用性
【参考答案】：CDE
27、根据《一级建造师＜机电工程＞注册执业工程规模标准》的规定，属于大型工程规模标准的有（）。
A、单项工程造价为10万元的电气动力照明工程
B、城镇燃气年生产能力为2亿立方米工程
C、投资为2亿元的转炉工程
D、单项工程合同额10万元的发电工程
E、含火灾报警及联动控制系统为2万平方米的消防工程
【参考答案】：ACD
【解析】：本题考核机电工程大、中、小型工程规模标准的界定指标。本题解析详见考试教材第332〜335页的表1H4331-1、表1H431-2、表 1H4331 〜3 和表 1H4331-4。
28、建筑管道干管的连接方式有螺纹连接、（）、热熔连接。
A、承插连接
B、对接连接
C、粘接
D、焊接
E、法兰连接
【参考答案】：ADE
【解析】：法兰连接一般用在主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段.焊接适用于不镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。用于给水及排水铸铁管及管件的连接。
29、钢结构焊缝检测要求中，焊缝表面不得有（）缺陷。
A、气孔
B、夹渣
C、裂纹
D、弧坑
E、焊瘤
【参考答案】：CE
【解析】：考查对焊缝质量检测要求。钢结构焊缝检测要求中，焊缝表面不得有裂纹、焊瘤等缺陷。一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷，且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
30、管道施工前，与管道连接的设备安装就位固定完毕，设备的（）应符合设计要求。
A、周长偏差
B、标高
顷中心线
D、直线度
E、管方位
【参考答案】：BCE
【解析】：管道施工前，与管道连接的设备已找正合格、固定完毕，标高、中心、线、管方位应符合设计要求。
三、案例分析题
案例一华东机电安装公司承建某火力发电厂机电安装工程。整个机电工程项目于2013年4月竣工验收完成后，建设单位立即组织进行负荷联动试运行。合同约定：负荷联动试运行期间，华东机电安装公司应派相应人员配合保驾。
在负荷联动试运行中，发生了冷却循环水系统5号电动阀门关闭时阀底被顶裂事件。在电厂试生产期间，发生了冷却循环水系统1号主电动阀门开启时电动机出现冒烟现象。
上述两事件发生后，建设单位与华东机电安装公司一起组织有关人员，进行调查，分析原因：
⑴在查竣工档案资料时，5号电动阀门单体调试记录中未发现开启和关闭的限位测定数据；
⑵对1号主电动阀门单体调试记录中未发现电动机过载电流保护装置测试数据，查值班人员操作情况，发现1号主电动阀门开启前;未先开启旁通阀门而造成主电动阀门过负荷情况。
问题：
1. 华东机电安装公司安装全部完成后，何时发送保修证明书给建设单位?保修时间应从何时开始计算？
2. 工程竣工验收投人使用后，华东机电安装公司对交付后服务应包括哪些方面的内容？
3华东机电安装公司对5号电动阀门事件应如何处理？
4. 华东机电安装公司对1号主电动阀门事件又应做如何处理？
5安全阀的校验有何规定？
【参考答案】：1.在工程竣工验收的同时，由华东机电安装公司向建设单位发送机电安装工程保修证明书，保修期自竣工验收合格之日起计算。
6该工程竣工验收投入使用后，华东机电安装公司的服务工作应包括:进行工程回访，发现质量
问题应按保修的责任范围负责修理，派相应人员配合建设单位组织的负荷联动试运行。
7冷却循环水系统5号电动阀门关闭时阀底被顶裂，是华东机电安装公司未对5号电动阀门做开启和关闭的限位测定;应由华东机电安装公司负责更换安装，并承担相应的经济费用。
8 冷却循环水系统1号主电动阀门开启时电动机出现冒烟现象，是华东机电安装公司对1号主电动阀门单体调试时，未做电动机过载电流保护装置测试;建设单位值班人员操作时，1号主电动阀门开启前，未先开启旁通阀门而造成主电动阀门过负荷。因此，是建设单位和施工单位双方的责任造成的，应协商解决，商定各自的经济责任，由施工单位负责修理或更换安装。
9.安全阀的校验应按照国家现行标准《安全阀安全技术监察规程》和设计文件的规定进行整定压力调整和密封试验。安全阀应做好记录、铅封，出具校验报告。
案例二背景：
某机电安装公司经过邀请招标、总包一大型炼油厂的机电设备安装工程和钢结构制作安装工程，其中机修车间、工业给排水工程、空压机站等工程不包括在工程范围，合同工期为l8个月，总价一次包死。合同签订后，在业主的同意下，
将部分非主体安装工程分包给三个具有相应资质的分包队伍A、B、CO合同除工程范围、总价格与总合同不同外，其他条款与总合同基本相同。在合同执行过程中发生下列事件：
事件一：安装公司自己在露天进行钢结构，并采用二氧化碳气体保护焊焊接，遭到监理工程师的制止。制作完成后，发现钢结构吨位多出1吨。遂向业主申请签证追加，遭到业主拒绝。
事件二：A分包商在一车间施工时，把与设备连接的压缩空气管道与给排水管道一起施工至车间外墙，安装公司施工管理人员由于刚到工地情况不明，在多余施工的管道工程量追加单上予以签字确认。
事件三：在离投产还有两个月的时候，安装公司总部组织生产大检查，发现B分包商因自身施工力量不足和安装公司协调不力使工期拖延7
天。而C分包商却因质量把关不严，出现三处质量不合格现象。
事件四：B分包商增加人力和机具终于按期完工，并以据向安装公司提出赶工费的要求，遭安装公司拒绝。C分包商的两处质量
问题及时处理，一处因已无法达到质量要求，经安装公司和业主同意，作让步处理。
问题：
1. 说明事件一中监理工程师制止安装单位焊接的理由。
2. 安装公司向业主提出超1吨钢结构制作安装工程量的签字索赔是否合理?简述理由。
3. 简述事件二发生的原因和责任。应怎样妥善处理？
4. 从合同管理角度分析事件三发生的原因。
5. 事件四中安装公司的做法是否妥当？简述理由。
【参考答案】：1.这是一道关于焊接知识的技术题，二氧化碳气体保护焊对风比较敏感，风会影响焊接质量故规范明文规定露天作业不得采用二氧化碳气体保护焊。故监理工程师予以制止。
2. 从合同条款分析，安装公司向业主提出的追加钢结构制作安装工程量索赔不合理。其理由是：合同明文规定总价一次包死，就意味着现场不存在签字追加的
问题；
产生的直接原因是安装公司在合同签订时，未认真地进行合同分析，未对图纸工程量
进行核实，因而产生了工程量少算这一漏洞属安装公司自身责任。
3. 事件二中从分包合同的双方职责分析，A分包单位多施工不属于自己施工范围的工作内容，产生的主要原因是：安装公司对新来的施工管理人员未作合同交底，及分包单
位的施工人员对自己的工作范围不清楚造成的。双方均有责任。
处理方法：
安装公司出面与业主和工业给排水及空压机站的承包商协商，把A分包单位已施工的部分划归安装公司工程范围，另签补充协议；然后安装公司再与A分单位商也签同样内容的补充协议，把这部分内容划归A分包单位的分包范围。若协商未果，安装公司与A分包单位协商解决。安装公司现场未及时制止，而且签字确认，尽管最终审核权不在安装公司现场管理人员手中，但安装公司仍应负管理责任；而A分包单位未按合同内容施工，负主要责任。
4. 从合同管理角度分析事件三发生的原因是未认真进行合同控制。
未认真进行合同跟踪，合同跟踪的主要对象一个是质量，一个是进度，而事件三中恰
恰是质量和进度出现
问题。
合同交底也存在缺陷，未对质量和工期进行重点交底未引起自己管理人员的重视。
管理人员自身的素质
问题，对合同管理不重视，对合同条文未理解透，责任心不强，或自身对施工管理不明白等。
5. 事件四中安装公司的做法不妥。理由是：
B分包商工程的延误有一部分属于安装公司协调不力造成，若B单位有充分证据，这部分损失和赶工的费用应支付给B分包商；而因8分包商自身原因造成工期延误和赶工费用不应支付。
C分包单位的让步处理决定安装公司和业主均无权决定，必须经设计单位确认不降低
性能、不影响使用，才可由设计单位作出让步处理。
案例三【背景资料】A施工单位总承包某机电安装单项工程，该工程包含3个单位工程，其中单位工程泵房由B专业施工公司分包。进入工程后期，2个单位工程已经办理中间交接手续；泵房工程正在进行单机试运行。由于急于投产，建设单位要求进行联动试运行，并决定把3个单位工程合并进行联动试运行，未进行中间交接的泵房工程中没有完成单机试运行的设备在联动试运行中一次进行考核，在联动试运行后补办中间交接手续。建设单位组织了联动试运行的准备工作，认为试运行条件已具备。联动试运行过程中，B公司承担的泵房中，1台离心泵轴承温度超标，1台离心泵填料密封的泄漏量大于规定值，试运行操作工人临时找了 B公司进行现场保卫的施工工人断开这2台泵的电源进行处理，在更换离心泵填料密封时出现错误，导致该泵大量泄漏而无法处理。同时，A单位已经办理中间交接手续的一条热油合金钢管道多处焊泄漏，一台压缩机振动过大，联动试运行被迫暂停。经检查和查阅施工资料，确认管道泄漏是施工质量
问题。压缩机安装检查合格后，由于运行介质不符合压缩机要求，未进行单机试运行，经业主和施工单位现场技术总负责人批准留待后期运行。
问题：
1. 建设单位决定把未进行中间交接的单位工程中未完成单机试运行的设备纳入联动试运行一并进行试运行考核的做法是否正确？为什么?
2. 联动试运行应从哪几个方面进行准备？
3. 联动试运行过程中B公司承担的离心泵出现
问题，试运行操作工人的做法为什么不正确？正确的做法是什么？
4. 已办理中间交接手续中的合金钢管道在联动试运行中发现的质量问题应由谁承担责任？说明理由。
5. 说明把因受介质限制而不能进行单机试运行的压缩机一并进行联动试运行的做法不正确的理由。联动试运行时对该压缩机应采取什么措施？
【参考答案】：1.建设单位决定把未进行中间交接的单位工程中未完成单机试运行的设备纳入联动试运行一并进行试运行考核的做法不正确。原因：中间交接是单体试运行转入联动试运行的标志点，目的是解决施工单位尚未将工程整体交工之前，建设或生产单位有权对部分工程进行试运行作业的
问题。未中间交接的工程不便于生产操作人员进入装置，进行联动试运行的生产程序，在程序上是错误的。联动试运行范围内机器单体试运行全部完成并合格是联动试运行的条件，未进行单体试运行的机器
（机组），没有对其制造、安装质量进行考核，可能存在的缺陷未能被发现和消除，会造成联动试运行出现
问题或事故。
6 联动试运行前必须具备的条件有：
（1）试运行范围内的工程已按设计文件规定的内容全部建成并按施工验收规范的标准检验合格。
（2）试运行范围内的设备，除必须留待投料试运行阶段进行试车的外，单体试运行已全部完成并合格。
（3）试运行范围内的设备和管道系统的内部处理及耐压试验、严密性试验已经全部合格。
（4）试运行范围内的电气系统和仪表装置的检测系统、自动控制系统、连锁及报警系统等符合规范规定。
（5）试运行方案和生产操作规程已经批准。
（6）工厂的生产管理机构已经建立，各级岗位责任制已经制定，有关生产记录报表已配备。
（7）试运行组织已经建立，参加试运行人员已通过安全生产考试。
（8）试运行所需燃料、水、电、气（汽）等可以确保稳定供应，各种物资和测试仪表、工具皆已齐备。
（9）试运行方案中规定的工艺指标、报警及连锁整定值已确认并下达。
（10）试运行现场有碍安全的设备、场地、走道处的杂物，均已清理干净。
7. 联动试运行过程中2公司承担的离心泵出现
问题，试运行操作工人的做法不正确的原因是：按照联动试运行的规定，试运行人员必须是培训、考试合格，按建制上岗，无关人员不得进入联动试运行划定区域。试运行操作工人临时找的2公司的从事现场保卫的工人，属于与试运行无关的人员，达不到上述试运行人员的条件和规定。
正确的做法是：2台泵运行出现
问题时，操作人员应及时向试运行组织报告，由组织安排有资格的保障人员进行处理。
8. 已办理中间交接手续中的合金钢管道焊道泄漏的施工质量责任由施工单位承担。
理由：中间交接不解除施工单
案例四【背景资料】
某建筑空调工程中的冷热源主要设备由某施工单位吊装就位，设备需吊装到地下一层（7. 5），再牵引至冷冻机房和锅炉房就位。施工单位依据吊装设备一览表（见下表）及施工现场条件（混凝土地坪）等技术参数进行分析、比较，制订了设备吊装施工方案。方案中选用KMK62汽车式起重机，起重机在工作半径19m、吊杆伸长44. 2m时，允许载荷为21. 5t，满足设备的吊装要求。锅炉房的泄爆尺寸为
90mmx 40mm，大于所有设备外形尺寸，设置锅炉房泄爆为设备的吊装，所有设备经该吊装吊入，冷水机组和蓄冰槽需用卷扬机牵引到冷冻机房就位。
在吊装方案中，绘制了吊装施工平面图，设置吊装区，制定安全技术措施，编制了设备吊装进度计划（见下表）。施工单位按吊装的工程量及进度计划配置足够的施工作业人员。
【问题】
1. 设备吊装工程中应配置哪些主要的施工作业人员？
2. 起重机的站立位置的地基应如何处理？
3. 指出进度计划中设备吊装顺序不合理之处?说明理由并纠正。
4. 在设备的试吊中，应关注哪几个重要步骤？
【参考答案】：1.设备吊装工程中应配置的主要施工作业人员是：信号指挥人员、司索人员和起重工。
2. 在吊装前必须对起重机站立位置的地基进行平整和压实，按规定进行沉降预压试验。在复杂地基上吊装重型设备时，应请专业人员对基础进行专门设计，验收时同样要进行沉降预压试验。
3. 进度计划中设备吊装顺序不合理之处为：锅炉吊装就位后进行蓄冰槽吊装就位。
理由：锅炉房泄爆为设备的吊装，所有设备经该吊装吊入。纠正：应该最后进行锅炉吊装就位。
4. 在设备的试吊中，应关注的几个重要步骤是：吊起设备的高度、停留时间、检查部位、是否合格的判断标准、调整的方法和要求等。
案例五背景资料
某安装公司承包某制药厂生产设备工程的施工，该制药厂生产设备的主机及控制设备由建设单位从国外订货。制药厂生产设备的主机设备土建工程及机电配套工程由某建筑公司承建，已基本完工。安装公司进场后，按合同工期要求，与建设单位和制药厂生产设备主机及控制设备供应商洽谈，明确了设备主机及控制设备到达施工现场需60天。安装公司依据工程的实际情况编制了该制药厂生产设备工程的施工进度计划（双代号网络图），其中该制药厂生产设备工程的安装工作内容、逻辑关系及工作持续时间见表1。
在主机设备基础检验时，安装公司发现主机设备的基础与安装施工图不符，主机设备基础验收不合格，建筑公司进行了整改，重新浇捣了混凝土基础，经检验合格，使基础检验的工作时间用了 40天。制药厂生产设备工程在施工时，因主机设备及控制设备在运输过程中，受到台风的影响，使该主机设备及控制设备到达安装现场比施工进度计划晚了 10天。安装公司按照建设单位的要求，增加劳动力，改变施工方法，调整进度计划，使制药生产设备仍按合同规定的工期完成。问题
1. 绘出安装公司编制的制药厂生产设备工程施工进度计划（双代号网络图）。
2. 分析影响工期的关键工作是哪几个?总工期需多少天？
3. 基础检验工作增加到40天会不会影响总工期？
4. 主机设备及控制设备晚到10天是否影响总工期?说明理由。
5. 工程按合同工期完成，安装公司应在那几个工作进行赶工？
【参考答案】：1.安装公司编制的制药厂生产设备施工进度计划双代号网络）如下：
2. 影响工期的关键工作是：设备订货，主机安装，调试，试运行。总工期为180天。
3. 基础验收工作增加到40天，比计划时间多了 10天，不会影响总工期，因为基础验收在非关键线路上，10天的偏差小于总时差20天。
4. 主机设备晚到10天，要影响总工期，因为该工作在关键线路上。
控制设备晚到10天，不会影响总工期，因为该工作在非关键线路上，有时差55天。
5. 安装公司使工期按合同约定完成，应在主机安装，调试和试运行工作上赶工10天。
