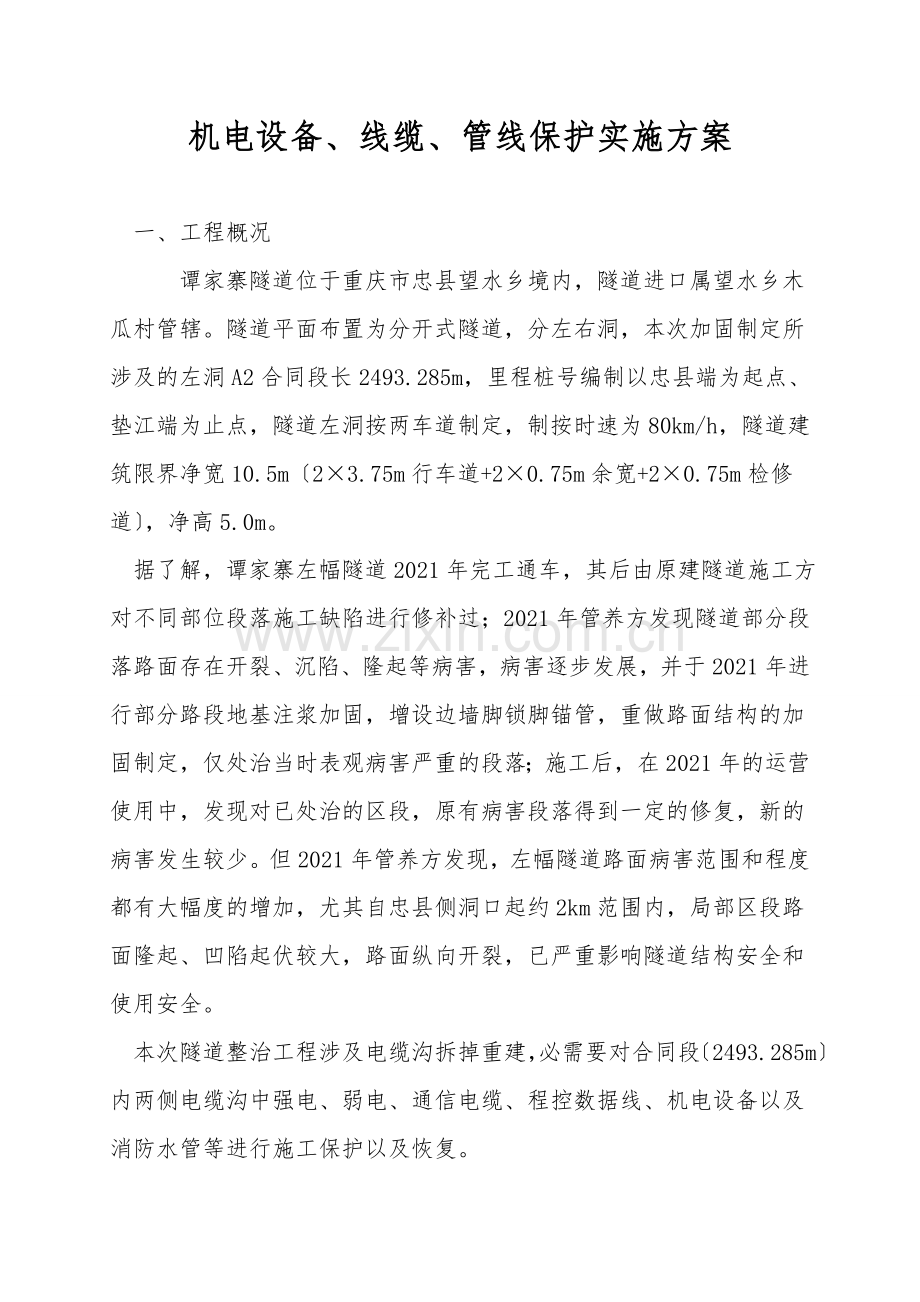

机电设备、线缆、管线保护实施方案

一、工程概况
  谭家寨隧道位于重庆市忠县望水乡境内，隧道进口属望水乡木瓜村管辖。隧道平面布置为分开式隧道，分左右洞，本次加固制定所涉及的左洞A2合同段长2493.285m，里程桩号编制以忠县端为起点、垫江端为止点，隧道左洞按两车道制定，制按时速为80km/h，隧道建筑限界净宽10.5m〔2×3.75m行车道+2×0.75m余宽+2×0.75m检修道〕，净高5.0m。
据了解，谭家寨左幅隧道2021年完工通车，其后由原建隧道施工方对不同部位段落施工缺陷进行修补过；2021年管养方发现隧道部分段落路面存在开裂、沉陷、隆起等病害，病害逐步发展，并于2021年进行部分路段地基注浆加固，增设边墙脚锁脚锚管，重做路面结构的加固制定，仅处治当时表观病害严重的段落；施工后，在2021年的运营使用中，发现对已处治的区段，原有病害段落得到一定的修复，新的病害发生较少。但2021年管养方发现，左幅隧道路面病害范围和程度都有大幅度的增加，尤其自忠县侧洞口起约2km范围内，局部区段路面隆起、凹陷起伏较大，路面纵向开裂，已严重影响隧道结构安全和使用安全。
本次隧道整治工程涉及电缆沟拆掉重建，必需要对合同段〔2493.285m〕内两侧电缆沟中强电、弱电、通信电缆、程控数据线、机电设备以及消防水管等进行施工保护以及恢复。
二、编制依据及范围
1、编制依据
(1)         2021谭家寨隧道〔左幅〕病害段落整治施工图制定〔重庆垫忠高速公路〕；
(2)         合同及相关文件;
(3)         工程现场视察资料；
(4)         现行国家、行政主管部门、重庆市政府公布的其他相关技术规范、标准和法律、法规等。
2、编制范围
谭家寨隧道〔左幅〕病害段整治工程，由于施工的特别性,必需要依据现场的实际状况以及施工状况展开工作,关于原隧道中电缆、管线必需要采纳相应的保护及迁移的状况。针对不同的处治状况,例如：线缆的迁移保护、消防水管的拆移、预埋管线及机电设备的保护，采纳不同的线缆、管线、机电设备保护措施。
三、施工组织
1、施工技术准备
开工之前首先依据谭家寨隧道〔左幅〕原制定图、谭家寨隧道〔左幅〕病害段落整治工程制定图纸文件，结合隧道病害处治段落的实际状况，调查施工区段内各类机电设施以及布线状况，编制具体可行的施工实施方案。
原制定横穿管线分布表

序号
管线种类
桩号及分布位置

号(9weizhi
1
横穿钢管套

2
横穿钢管套
1号人通
3
横穿钢管套

4
横穿钢管套

5
横穿钢管套
2号人通
6
横穿钢管套

7
横穿钢管套

8

横穿钢管套
3号人通
9
横穿钢管套

10
横穿钢管套

11
横穿钢管套
4号人通

提前与业主及维保单位沟通，联系专业技术人员及业主到施工现场进行安全技术指导，了解现场电缆具体路径。保证现场的供电要求，亦要保证施工过程中必需要断电的要求。施工准备期间依据隧道病害处治制定文件提供的工作内容和工程量，配置专用设备，形成与生产能力相匹配，工作状态相适应的配套机械化作业线，并提前采购满足施工各种原材料。
2、施工组织准备
    项目部成立专门的管线迁移小组，组长：代雪；副组长：仲维银；组员樊成渝、李久红负责组织线缆迁移及保护施工。
3、资源准备

依据工期安排，隧道病害处治工程工作内容及投入设备生产能力状况，本工程拟配置12名经验丰富、责任心强的熟练工人。

拟投入本隧道工程的主要机械设备见下表：
主要机械设备表
序号
设备名称
规格、型号
单位
数量
备注
1
电动冲击钻

台
4

2
电动切割机

台
1

3
光纤熔接机

台
1

4
OTDR〔光时域反射仪〕

台
1

5
光缆接头盒

个
1

依据工期安排管线迁移临时锚固主要材料应在3月27日之前到达施工现场,主要材料必必需符合规范及制定要求。
4、施工计划
依据施工合同及现场实际状况，本次整治段内线缆、机电设备、管线迁移保护施工计划从3月28日开始施工，4月10日施工完毕。
四、具体实施方案
1、电缆保护

     拆掉电缆沟盖板→临时支架安装→电缆沟内垃圾清理→消防水管的拆掉→电缆支架的拆掉→管线的迁移悬挂→电缆沟施作→支架安装→电缆复位→调试设施设备→恢复电缆沟盖板

 〔1〕支架安装
     在隧道两侧边墙上距原电缆沟盖板高1.5米处，横向间距3米进行布点，使用膨胀螺栓进行固定，安装临时支架。
〔2)左侧弱电缆沟线缆迁移保护
电缆迁移的高度距离离电缆沟盖板1.5m,使用彩条布将电缆包裹，假设电缆沟内的线缆余量足够就将已包裹保护好的电缆迁移置于临时支架上。假设电缆沟内的线缆余量不够以将电缆完全迁移在临时支架上,依据现场实际状况调整临时支架高度对线缆进行迁移或者在设备(线缆)接头处用同规格型号线缆搭接增加其长度再迁移至临时支架上，待到线缆恢复时再恢复原状。
