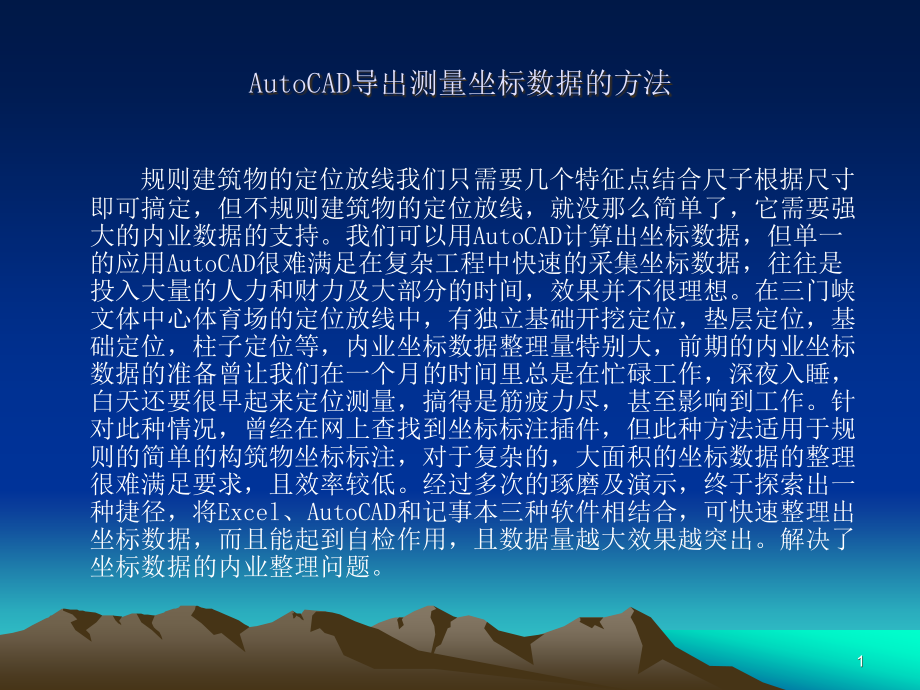

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,AutoCAD,导出测量坐标数据的方法,规则建筑物的定位放线我们只需要几个特征点结合尺子根据尺寸即可搞定，但不规则建筑物的定位放线，就没那么简单了，它需要强大的内业数据的支持。我们可以用,AutoCAD,计算出坐标数据，但单一的应用,AutoCAD,很难满足在复杂工程中快速的采集坐标数据，往往是投入大量的人力和财力及大部分的时间，效果并不很理想。在三门峡文体中心体育场的定位放线中，有独立基础开挖定位，垫层定位，基础定位，柱子定位等，内业坐标数据整理量特别大，前期的内业坐标数据的准备曾让我们在一个月的时间里总是在忙碌工作，深夜入睡，白天还要很早起来定位测量，搞得是筋疲力尽，甚至影响到工作。针对此种情况，曾经在网上查找到坐标标注插件，但此种方法适用于规则的简单的构筑物坐标标注，对于复杂的，大面积的坐标数据的整理很难满足要求，且效率较低。经过多次的琢磨及演示，终于探索出一种捷径，将,Excel,、,AutoCAD,和记事本三种软件相结合，可快速整理出坐标数据，而且能起到自检作用，且数据量越大效果越突出。解决了坐标数据的内业整理问题。,1,AutoCAD,导出测量坐标数据的方法,现用下面轴线图说明导出坐标数据的两种方法,方法一：插件坐标标注,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,2,AutoCAD,导出测量坐标数据的方法,方法一：插件坐标标注,此方法在使用前先下载坐标标注插件软件,步骤一：用,AutoCAD,绘图软件打开坐标定位图。,步骤二：依次点击工具,加载应用程序,选择插件“,ZBBZ.VLX,”,点击应 用，然后关闭对话框。,步骤三：输入命令“,ZBBZ,”,敲回车键（或空格）进行命令设置（可设置图 层，字体，标注样式等，适情况而设置）,步骤四：设置完后直接点击所需数据的点位，即可标注出坐标数据。,具体操作步骤如下演示。,3,AutoCAD,导出测量坐标数据的方法,方法一：插件坐标标注,4,AutoCAD,导出测量坐标数据的方法,方法一：插件坐标标注,5,AutoCAD,导出测量坐标数据的方法,方法一：插件坐标标注,6,AutoCAD,导出测量坐标数据的方法,方法一：插件坐标标注,7,AutoCAD,导出测量坐标数据的方法,方法一：插件坐标标注,8,AutoCAD,导出测量坐标数据的方法,方法一：插件坐标标注,插件坐标标注法是直接把坐标标记在构筑物的特征点上，能明朗清晰的让使用者查阅，不易产生坐标混乱的现象。此种方法适用于规则的建（构）筑物坐标标记，且数据量不易过大的内业坐标整理。,9,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,步骤一：用,AutoCAD,绘图软件打开坐标定位图,步骤二：在命令行输入命令“,id,”,，按所编顺序依次点击所需坐标的点位，可以一次点完，也可分次点完。,步骤三：,在文本窗口点击右键，选择,“,复制历史,”,然后将复制的结果粘贴在,“,数据,”,文本里，将第一个坐标点到最后一个坐标点的数据保存，其他均删掉，然后保存。,步骤四：打开,Excel,电子表格，点击菜单,“,数据,”,“,导入外部数据,”,“,导入数据,”,打开文本,“,数据,”,，根据文本导入向导步骤设置。将数据导入到所需要的位置。,步骤五：点击菜单,“,编辑,”,“,定位,”,“,定位条件,”,“,空值,”,，点击确定，将选中的空,格即多余的文字删去只保留坐标数据。,步骤六：,在任意一空格输入数字,“,1000,”,然后点,击右键复制，然后选择将要转换成以米为单位的坐标数据，点击右键，选择“选择性粘贴”点击“除”即可将以毫米为单位数据转换成以米为单位的数据。（因大部分设计图纸尺寸都是以毫米为单位的，所以坐标也就是以毫米为单位的，为方便测量数据在现场的识别，可在,Excel,电子表格里转换成以米为单位的坐标数据。）,步骤七：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置,(AutoCAD,坐标系与测量坐标相反的），建议反映两点间距离，这样可根据两点坐标算出距离与实际对比，起到自检作用。坐标算距离公式：,SQRTSUMXMY2(A*,A*+1)+SUMXMY2(B*,B*+1),；,以下的距离可根据,Excel,电子表格拖拉功能将公式复制。,10,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,11,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,12,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,13,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,14,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,15,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,16,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,17,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,18,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,19,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,20,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,21,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,22,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,23,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,24,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,25,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,26,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,27,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,28,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,29,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,30,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,31,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,32,AutoCAD,导出测量坐标数据的方法,方法二：,AutoCAD,、,EXCEL,电子表格和记事本联合导出坐标数据,此,种方法结合了三种软件的各自独特的功能，能快速的从,CAD,图形文件里将各特征点的坐标导入,EXCEL,电子表格里，将数据整理后运用,EXCEL,的制表功能快速编号整理，并应用函数可以达到自检的作用（根据坐标算出的距离与实际的距离对比）。相比插件坐标标注法它可以大批量的整理坐标数据，且效率高，质量能保证。但它的编辑顺序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利于区别点位，且便于自检。,以上两种方法可根据具体的工程定位情况相结合使用。,33,经多次实践，本人认为此方法还是比较方便和实用的，希望对测量同行们有所贡献。有什么欠缺的请多多指教。,2010,年,7,月,三门峡文体中心体育场,34,
