BMC模具制定、制造与修理控制要点
本文关于BMC模具的特点及制定要点进行了简要阐述，并对模具关键控制项目、在BMC模具制作及修理阶段关键零件尺寸控制要点以及模具入厂首件生产样品的制作和检验进行了深入研究分析。
BMC材料又称为团状模塑料，该材料的电气性能、机械性能、耐热性以及耐化学腐蚀性等性能合格，易于加工，且其制品无论是机械性能还是电化学性能都较好，因而受到用户的喜爱，广泛应用于各个领域。BMC模具作为BMC制品加工生产的重要模具，其制作及修理也变得越来越重要。

1.1.导向。为了确保型腔以及型芯之间的闭合精度，避免发生错位，在BMC模具的动模侧应该选择圆锥导柱，而不是圆柱导柱。
1.2.顶出。BMC材料的成形收缩率非常小，因而为了确保制品在不发生变形以及破损的状况下成功脱模，应该在模具的动定模两边均设置顶出装置。
1.3.浇口。因BMC具有较好的流动性，通常选择低压成形。其浇口的大小以及形状是由制品的来确定的，通常状况下选用侧浇口以及扇形浇口，且最好选用大浇口。为减少大浇口对成型产品外形的影响，模具通常采纳自切水口结构将浇口切断。
1.4.排气。BMC材料是由不饱和聚酯树脂等物质组合而成的，因而在模腔中成形时会发生化学反应并且会有气体产生，所以模具要设有排气槽。通常状况下排气槽设在分型面上，以避免发生填充不良以及熔缝等现象。另外，模具的拼缝以及顶杠的配合间隙等也可以用来排气。

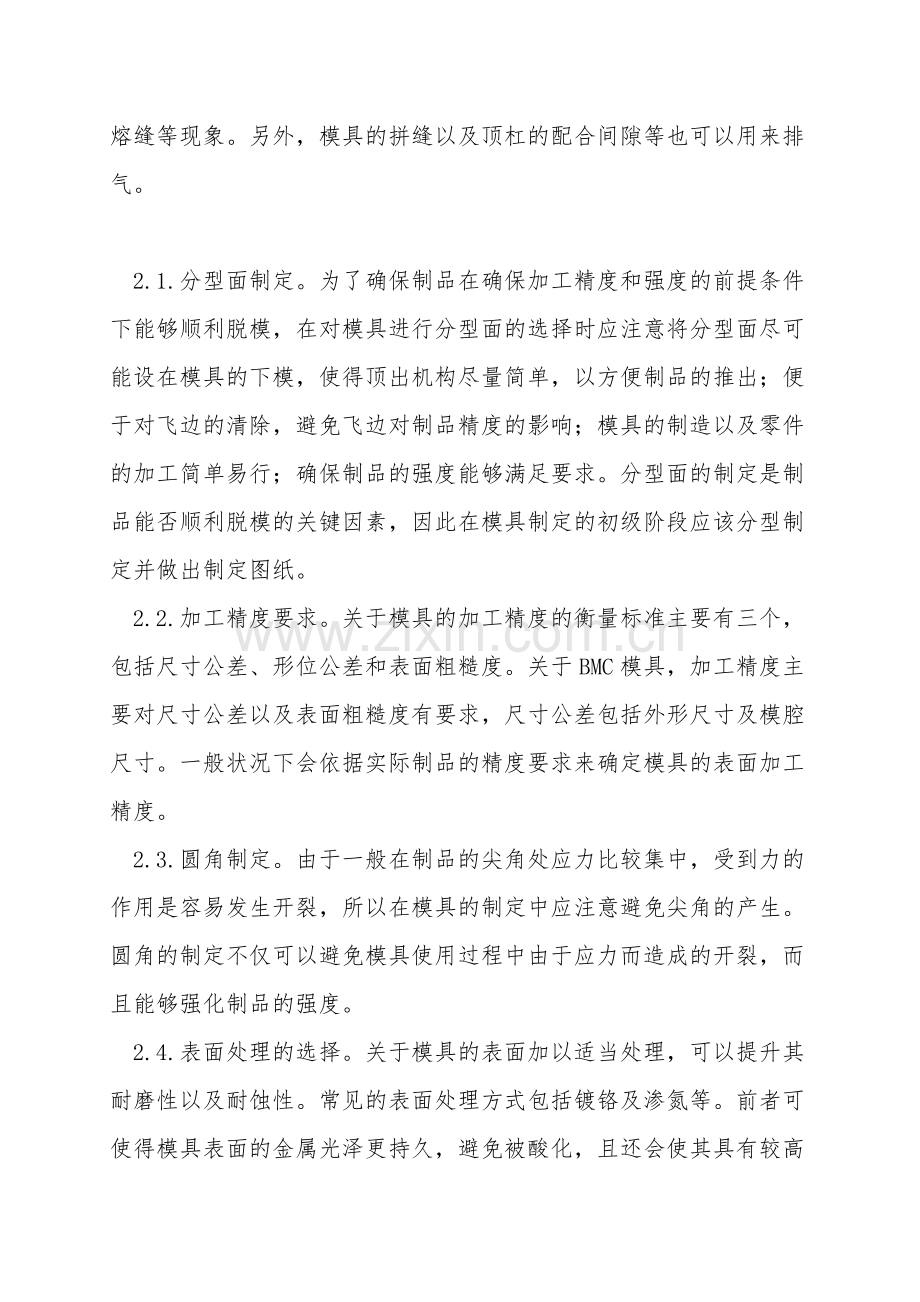

2.1.分型面制定。为了确保制品在确保加工精度和强度的前提条件下能够顺利脱模，在对模具进行分型面的选择时应注意将分型面尽可能设在模具的下模，使得顶出机构尽量简单，以方便制品的推出；便于对飞边的清除，避免飞边对制品精度的影响；模具的制造以及零件的加工简单易行；确保制品的强度能够满足要求。分型面的制定是制品能否顺利脱模的关键因素，因此在模具制定的初级阶段应该分型制定并做出制定图纸。
2.2.加工精度要求。关于模具的加工精度的衡量标准主要有三个，包括尺寸公差、形位公差和表面粗糙度。关于BMC模具，加工精度主要对尺寸公差以及表面粗糙度有要求，尺寸公差包括外形尺寸及模腔尺寸。一般状况下会依据实际制品的精度要求来确定模具的表面加工精度。
2.3.圆角制定。由于一般在制品的尖角处应力比较集中，受到力的作用是容易发生开裂，所以在模具的制定中应注意避免尖角的产生。圆角的制定不仅可以避免模具使用过程中由于应力而造成的开裂，而且能够强化制品的强度。
2.4.表面处理的选择。关于模具的表面加以适当处理，可以提升其耐磨性以及耐蚀性。常见的表面处理方式包括镀铬及渗氮等。前者可使得模具表面的金属光泽更持久，避免被酸化，且还会使其具有较高的耐磨性和耐热性；后者可处理温度不太高，且关于模具的形变影响较小，关于模具表面的硬度以及耐磨性都有很大的提升。
2.5.模具加热孔分布。模具的加热孔与型腔的距离应适当，大约控制在40到80毫米之间，且应该呈两端密中间稀的趋势，与模具随形分布。
2.6.侧抽机构。侧面抽芯会在一定程度上影响制品的质量，所以应尽量避免，假设必必需使用，则使用的抽芯要尽可能短。通常包括手动和气动两种，前者结构简单但是效率较低，后者适用于大型模具。

RPBMC定子关键控制项目包括装BB盖的两止口与铁心内圆同轴度、止口内圆尺寸、止口内圆圆度、铁心内圆尺寸以及铁心内圆圆度等。与这些控制尺寸相关的BMC成型模具零件有上模安装板组件、下模安装板组件、模体、型芯、下模镶件以及上模镶件等。这些模具零件不仅对BMC定子铁心内圆尺寸和形状有着直接的影响，同时也是BB盖安装位尺寸及形状和位置精度的重要影响因素。

对以上零件的控制，主要目的是通过控制模具零件尺寸及位置精度及模具装配零件尺寸及位置精度，达到模具最终装配后，上下止口与铁心内圆的同轴度的要求。

模具入厂后，必需要在模具不放置铁心状况下，全部用BMC材料制作出全部型腔的定子〔放置线夹且线夹中放置好验证用电源线，用于防止漏料〕。测量各个型腔定子尺寸满足图纸要求，且必必需确保以铁心处轴心线为基准，止口与其同轴度小于0.05mm〔加严到图纸要求尺寸的60%〕。
按首件取样要求安排首检。用检验芯棒和百分表来检验同轴度。用磁铁来锁住芯棒，使其不会窜动，而只能旋转；让芯棒处于旋转状态，然后用百分表来检验芯棒的跳动，要求其测量值要小于0.005毫米；以定子的内孔与芯棒紧配和，以模拟转子旋转，打一边的止口跳动；定子与芯棒不动，再一次以模拟转子旋转打另一边的止口跳动。在测量两边止口时，在芯棒与铁心配合紧密的状况下，同意两次安装，分别测量。
通过上文所介绍的方法，单位对一套49PG BMC模具进行修理控制，修理完成后，用不放铁心的BMC定子对模具加以检验，铁心处与装BB盖止口同轴度已控制在0.05毫米以内，完全达到控制要求。
该模具制定、制造和检验控制过程有效，达到预期效果。
