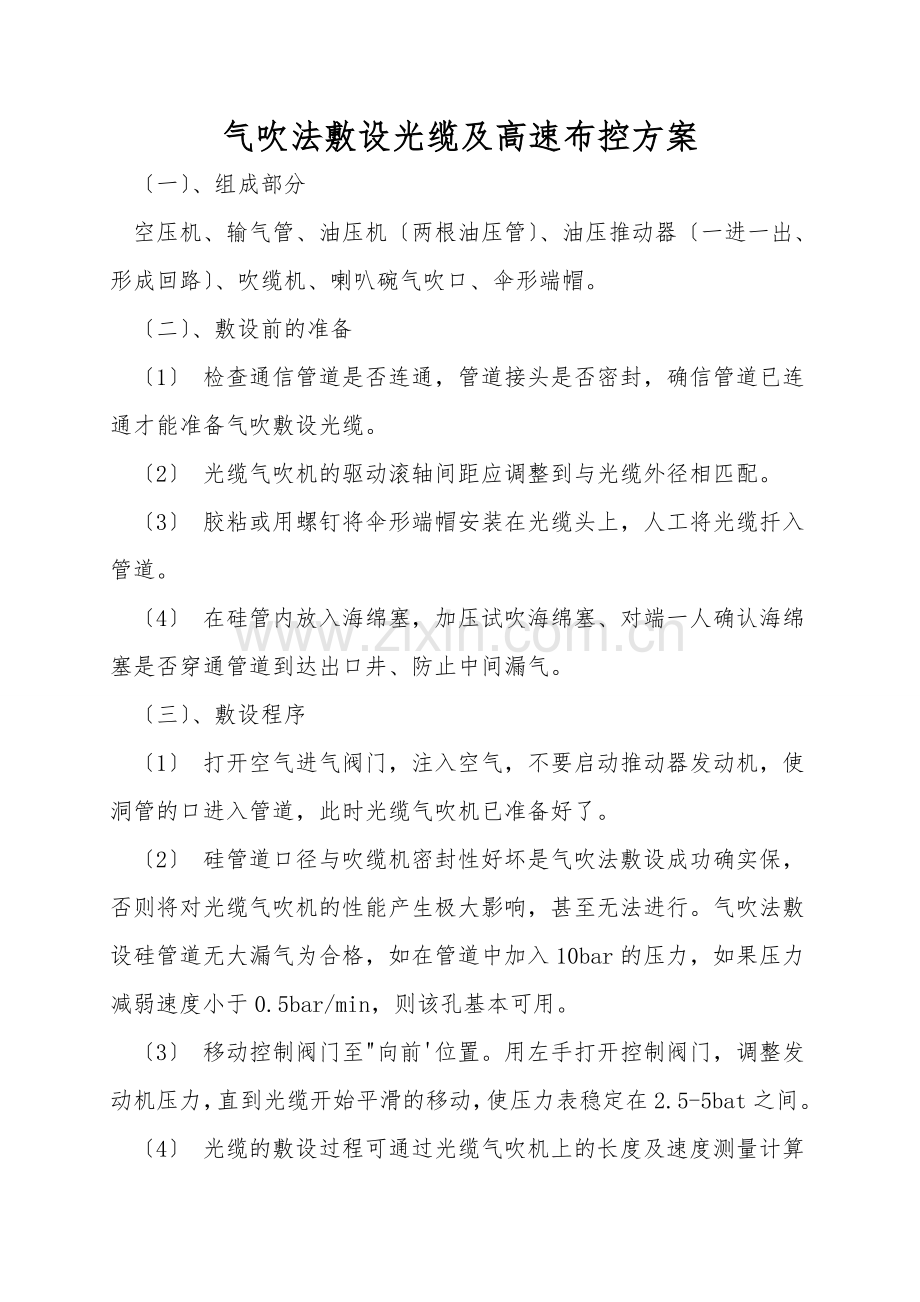

气吹法敷设光缆及高速布控方案
〔一〕、组成部分
空压机、输气管、油压机〔两根油压管〕、油压推动器〔一进一出、形成回路〕、吹缆机、喇叭碗气吹口、伞形端帽。
〔二〕、敷设前的准备
〔1〕 检查通信管道是否连通，管道接头是否密封，确信管道已连通才能准备气吹敷设光缆。
〔2〕 光缆气吹机的驱动滚轴间距应调整到与光缆外径相匹配。
〔3〕 胶粘或用螺钉将伞形端帽安装在光缆头上，人工将光缆扦入管道。
〔4〕 在硅管内放入海绵塞，加压试吹海绵塞、对端一人确认海绵塞是否穿通管道到达出口井、防止中间漏气。
〔三〕、敷设程序
〔1〕 打开空气进气阀门，注入空气，不要启动推动器发动机，使洞管的口进入管道，此时光缆气吹机已准备好了。
〔2〕 硅管道口径与吹缆机密封性好坏是气吹法敷设成功确实保，否则将对光缆气吹机的性能产生极大影响，甚至无法进行。气吹法敷设硅管道无大漏气为合格，如在管道中加入10bar的压力，如果压力减弱速度小于0.5bar/min，则该孔基本可用。
〔3〕 移动控制阀门至"向前'位置。用左手打开控制阀门，调整发动机压力，直到光缆开始平滑的移动，使压力表稳定在2.5-5bat之间。
〔4〕 光缆的敷设过程可通过光缆气吹机上的长度及速度测量计算的显示。

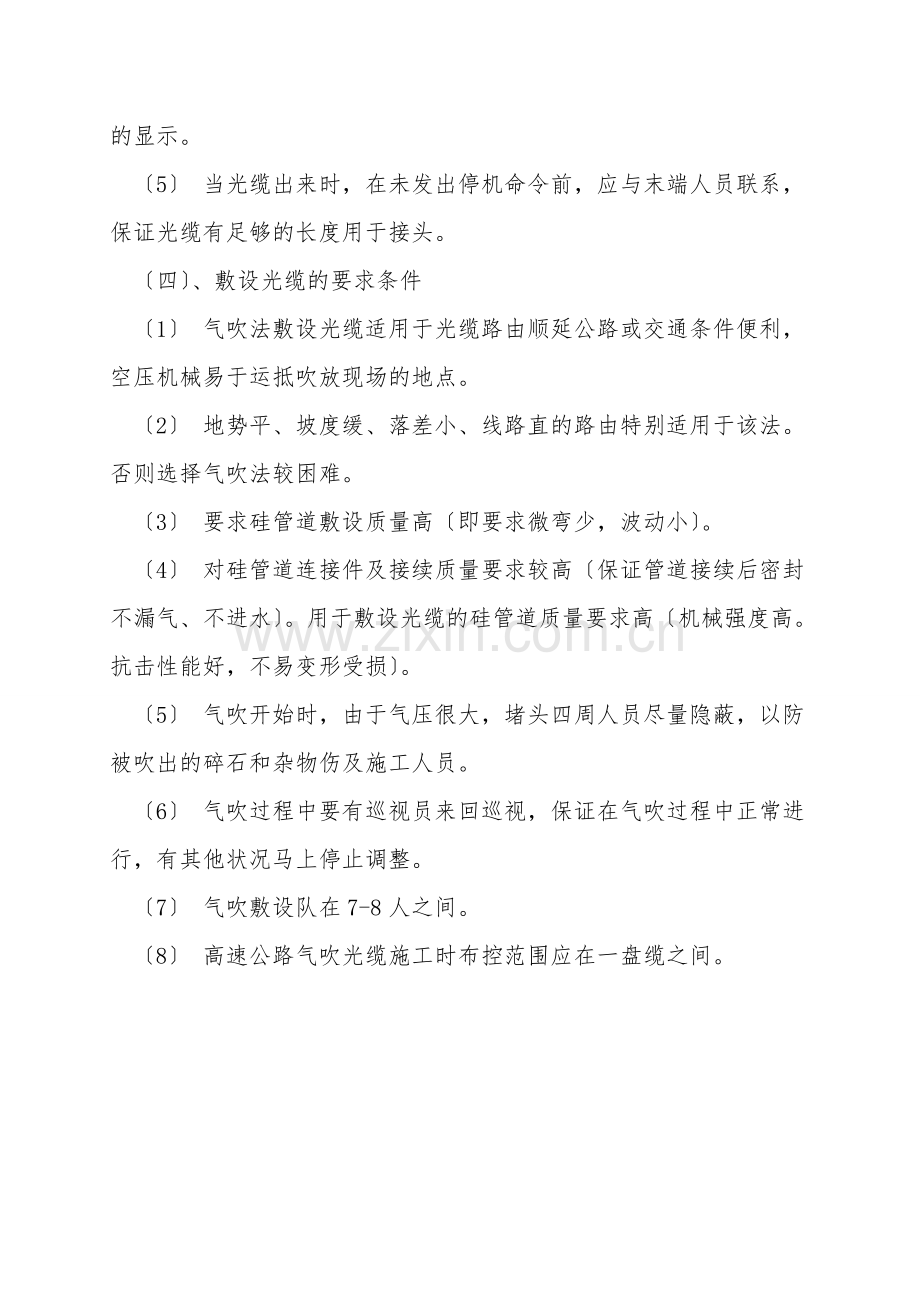

〔5〕 当光缆出来时，在未发出停机命令前，应与末端人员联系，保证光缆有足够的长度用于接头。
〔四〕、敷设光缆的要求条件
〔1〕 气吹法敷设光缆适用于光缆路由顺延公路或交通条件便利，空压机械易于运抵吹放现场的地点。
〔2〕 地势平、坡度缓、落差小、线路直的路由特别适用于该法。否则选择气吹法较困难。
〔3〕 要求硅管道敷设质量高〔即要求微弯少，波动小〕。
〔4〕 对硅管道连接件及接续质量要求较高〔保证管道接续后密封不漏气、不进水〕。用于敷设光缆的硅管道质量要求高〔机械强度高。抗击性能好，不易变形受损〕。
〔5〕 气吹开始时，由于气压很大，堵头四周人员尽量隐蔽，以防被吹出的碎石和杂物伤及施工人员。
〔6〕 气吹过程中要有巡视员来回巡视，保证在气吹过程中正常进行，有其他状况马上停止调整。
〔7〕 气吹敷设队在7-8人之间。
〔8〕 高速公路气吹光缆施工时布控范围应在一盘缆之间。

气吹法敷设光缆高速布控方案
〔一〕施工作业安全控制区域为 2000m3000m(依据每盘光缆长度而设定),并在施工区外 1000 m摆设前方道路施工、限速60Km、限速40Km、左〔右〕道封闭、向左〔右〕行驶等6面的施工标志。拉长弯道、下坡道、隧道布控距离，作业控制区中间每间隔 200 m增设反光锥防止其他车辆驶入施工区。
〔二〕当移动向前施工时，布控作相应移动，在原作业安全控制区建立第二施工安全控制区同时将施工人员及车辆、机械工具等转移至第二施工安全控制区，待原施工施工安全控制区清理完工，进行拆控转移第二施工安全控制区尾端建立第三施工安全控制区如此循环往复，保证施工作业始终在安全控制区域。布控总长度按天天的气吹光缆施工进度确定。
〔三〕接续队作业区布控范围为500m。如果施工中必需在隔离带两边喷制井号，应在另一车道的此人井处布控100m安全控制区域，接续队及喷制井号要跟随布放光缆施工队进度不断向前方推动。
〔四〕在高速公路气吹法敷设光缆时，要依据高速公路井孔位置和长度安排吹缆机的位置，可按照从布放区域首端向前2000m气吹敷设光缆。如果中间管孔有气吹不顺利、转弯多、路况上下起伏大的状况，也可选择从中间管孔按每盘2000m光缆长度向两边气吹敷设光缆。
〔五〕施工在开工前完成交通安全布控，且现场布控所属路政中队确认安全无误后方可进行施工。施工作业原则上安排在18：00前结束，工程结束前将施工现场所有标志和作业设施、材料清理出场，恢复正常交通秩序。确必需安排夜间施工时设置显然的黄色频闪灯和采纳相应的照明设备，灯光照明方向无妨碍驾驶员安全驾驶。
〔六〕施工作业人员穿反光背心。施工作业车辆符合国家有关安全技术标准，牌证齐全，悬挂统一标志，在行驶和作业时均开启黄色频闪灯。在隧道内时从入口 300 米处进行布控〔封闭半个车道〕，同时与监控中心配合做好交通信号灯的转换工作。
〔七〕上路施工时间计划从天天07：0018：00，高速公路施工过程中如遇以下状况不进行布控和施工作业：
一．大雾、雷雨、台风等恶劣天气；
二．重要节假日，如十一、中秋等节假日；
三．一些重要的特别日期。
〔八〕合计到本工程的特别性，要求施工单位在施工中强化与交通管理部门、省高速公路路政管理部门的联系，了解线路环境，做好准备，减少不必要的阻拦。
