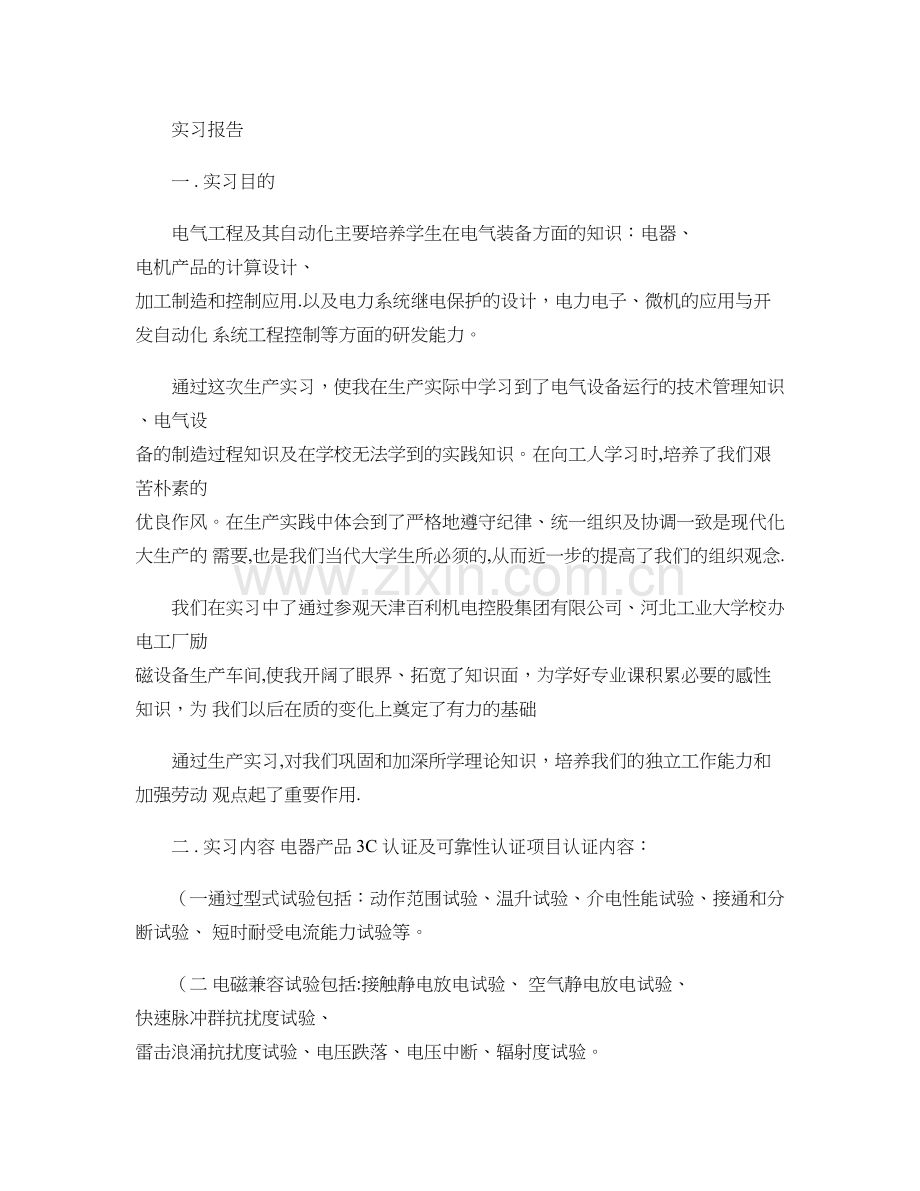

实习报告
一 . 实习目的
电气工程及其自动化主要培养学生在电气装备方面的知识：电器、 电机产品的计算设计、 加工制造和控制应用.以及电力系统继电保护的设计，电力电子、微机的应用与开发自动化 系统工程控制等方面的研发能力。
通过这次生产实习，使我在生产实际中学习到了电气设备运行的技术管理知识、电气设 备的制造过程知识及在学校无法学到的实践知识。在向工人学习时,培养了我们艰苦朴素的 优良作风。在生产实践中体会到了严格地遵守纪律、统一组织及协调一致是现代化大生产的 需要,也是我们当代大学生所必须的,从而近一步的提高了我们的组织观念.
我们在实习中了通过参观天津百利机电控股集团有限公司、河北工业大学校办电工厂励 磁设备生产车间,使我开阔了眼界、拓宽了知识面，为学好专业课积累必要的感性知识，为 我们以后在质的变化上奠定了有力的基础
通过生产实习,对我们巩固和加深所学理论知识，培养我们的独立工作能力和加强劳动 观点起了重要作用.
二 . 实习内容 电器产品 3C 认证及可靠性认证项目认证内容：
（一通过型式试验包括：动作范围试验、温升试验、介电性能试验、接通和分断试验、 短时耐受电流能力试验等。
（二 电磁兼容试验包括:接触静电放电试验、 空气静电放电试验、 快速脉冲群抗扰度试验、 雷击浪涌抗扰度试验、电压跌落、电压中断、辐射度试验。
(三 安全认证
(四 电器可靠性试验包括:小型电磁继电器可靠性试验、小容量电磁式接触器可靠性试 验、热过载试验继电器可靠性试验、剩余电流动作断路器保护成功率可靠性试验
三。 3C 认证及可靠性认证简介及意义
“ 3C ”认证，英文名称为“ China Compulsory Certificate” ,英文缩写为“ CCC ” ,简称 “ 3C ” . 作为国家安全认证(CCEE 、进口安全质量许可制度（CCIB 、中国电磁兼容认证 （EMC 三合一的“ CCC ”权威认证，是中国质检总局和国家认监委与国际接轨的一个先进 标志，有着不可替代的重要性.
3C 认证就是是中国强制性产品认证的简称。对强制性产品认证的法律依据、实施强制 性产品认证的产品范围、强制性产品认证标志的使用、强制性产品认证的监督管理等作了统 一的规定。
3C 认证产品目录
低压电器(共九种 :
1、 漏电保护器 2、断路器(含 RCCB 、 RCBO 、 MCB 3、熔断器 4、低压开关（隔离 器、隔离开关、熔断器组合电器 5、其它电炉保护装置（保护器类：限流器、电路保护装 置、过流保护器、热保护器、过载继电器、低压机电式接触器、电动机启动器 6、继电器 （36V〈电压 〈1000V 7、 其它开关 (电器开关、 真空开关、 压力开关、 接近开关、 脚踏开关、 热敏开关、液体开关、按钮开关、限位开关、微动开关、倒顺开关、温度开关、行程开关、 转换开关、自动转换开关、刀开关 8、其它装置（接触器、电动机起动器、信号灯、辅助 触头组件、主令控制器、交流半导体电动机控制器和起动器 9、低压成套开关设备
低压电器的可靠性是指产品在规定的条件下及规定的时间内完成规定功能的能力，产品 的可靠性是产品质量的一个重要组成部分。产品的质量严格说起来应包括其性能及可靠性两 个方面，一个产品尽管其性能指标很高，但若其可靠性不高的话,就不能算是一个质量好的 产品。一个自动控制系统的可靠性基本上取决于该系统所用元件的可靠性,同时系统的可靠
性一般随系统中所用元件的数量增加而下降。随着系统向大型化方向的发展，一个自动控制 系统所用元件的数量越来越多，只要其中一个元件发生故障，一般就可导致整个自动控制系 统发生故障,并可能造成重大经济损失,所以自动控制系统中所用的电气元件的可靠性就显 得越来越重要.
电力系统与低压配电系统中使用了各种低压电器,如果这些低压电器发生故障就导致电力系 统与低压配电系统发生故障而造成停电事故,甚至会危及供电线路和用电设备的安全，它所 造成的经济损失将更为巨大.因此，开展各种低压电器的可靠性研究与应用工作具有十分重 要的意义。
可靠性技术是在第二次世界大战后发展起来的一门新技术。 可靠性研究始于美国, 在 20世纪 40年代美国发现军用雷达处于故障状态的时间高达 84％,这就促使美国深入开展电子元件和 电子设备的可靠性研究， 并制订了有关可靠性管理、 可靠性设计及可靠性试验等方面的标准。 到 20世纪 60年代，美国在电子产品的可靠性研究方面已逐渐成熟，这对提高美国电子产品 的可靠性起到了很大作用。从 20世纪 70年代起可靠性工作逐渐扩展到美国的机械、电力、 电工及化工等工业部门。
美国是世界上从事可靠性研究最早、范围最广、最有成效的国家。原苏联、日本、德、英、 法等国在美国之后也积极开展了可靠性工作,并取得了不少进展。
四。励磁系统简介
1 供给同步发电机的励磁电流电源及其附属设备统称为励磁系统. 它一般由励磁功率单 元和励磁调节器两个主要部分组成。励磁功率单元向同步发电机转子提供励磁电流；而励磁 调节器则根据输入信号和给定的调节准则控制励磁功率单元的输出.励磁系统的自动励磁调 节器对提高电力系统并联机组的稳定性具有相当大的作用。
2 励磁系统的主要作用有：
1 根据发电机负荷的变化相应的调节励磁电流,以维持机端电压为给定值;
2 控制并列运行各发电机间无功功率分配；
3 提高发电机并列运行的静态稳定性；
4 提高发电机并列运行的暂态稳定性；
5 在发电机内部出现故障时,进行灭磁，以减小故障损失程度;
6 根据运行要求对发电机实行最大励磁限制及最小励磁限制。
3 同步发电机励磁系统的形式有多种多样，按照供电方式可以划分为他励式和自励式两大 类。
4 发电机获得励磁电流的几种方式
1、直流发电机供电的励磁方式:
这种励磁方式的发电机具有专用的直流发电机， 这种专用的直流发电机称为直流励磁机， 励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获 得直流电流。
2、交流励磁机供电的励磁方式：
现代大容量发电机有的采用交流励磁机提供励磁电流。 交流励磁机也装在发电机大轴上, 它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式, 又由于采用静止的整流装置,故又称为他励静止励磁。
3、无励磁机的励磁方式：
在励磁方式中不设置专门的励磁机,而从发电机本身取得励磁电源，经整流后再供给发 电机本身励磁，称自励式静止励磁。自励式静止励磁可分为自并励和自复励两种方式。
5 发电机与励磁电流的有关特性
1、电压的调节
自动调节励磁系统可以看成为一个以电压为被调量的负反馈控制系统.无功负荷电流是 造成发电机端电压下降的主要原因，当励磁电流不变时，发电机的端电压将随无功电流的增 大而降低。但是为了满足用户对电能质量的要求，发电机的端电压应基本保持不变，实现这 一要求的办法是随无功电流的变化调节发电机的励磁电流。
2、无功功率的调节:
发电机与系统并联运行时，可以认为是与无限大容量电源的母线运行，要改变发电机励 磁电流，感应电势和定子电流也跟着变化,此时发电机的无功电流也跟着变化。当发电机与 无限大容量系统并联运行时,为了改变发电机的无功功率,必须调节发电机的励磁电流。此 时改变的发电机励磁电流并不是通常所说的 “调压” , 而是只是改变了送入系统的无功功率。 3、无功负荷的分配：
并联运行的发电机根据各自的额定容量，按比例进行无功电流的分配。大容量发电机应 负担较多无功负荷，而容量较小的则负但担提供较少的无功负荷。为了实现无功负荷能自动 分配，可以通过自动高压调节的励磁装置，改变发电机励磁电流维持其端电压不变，还可对 发电机电压调节特性的倾斜度进行调整,以实现并联运行发电机无功负荷的合理分配。 6 自动调节励磁电流的方法
在改变发电机的励磁电流中， 一般不直接在其转子回路中进行， 因为该回路中电流很大, 不便于进行直接调节，通常采用的方法是改变励磁机的励磁电流,以达到调节发电机转子电 流的目的。
7 自动调节励磁的组成部件有：机端电压互感器、机端电流互感器、励磁变压器。
8 励磁控制、保护及信号回路由灭磁开关，助磁电路、风机、灭磁开关偷跳、励磁变过流、 调节器故障、发电机工况异常、电量变送器等组成。
9 在同步发电机发生内部故障时除了必须解列外, 还必须灭磁, 把转子磁场尽快地减弱到最 小程度，保证转子不过的情况下，使灭磁时间尽可能缩短,这是灭磁装置的主要功能。
五 。 实习过程
1、安全教育 在实习开始时，学校组织我们到公司由专业人士对我们进行安全教育,讲 解了安全问题的重要性和在实习中所要遇到的种种危险和潜在的危险等等。
2、组织参观 在实习开始时,学校组织我们对实习单位的参观,以便了解其概况。在实 习期间,我们还到其它有关车间去进行专业性的参观，获得了更加广泛的生产实践知识，和 更加准确理解了工厂的运作模式。参观中我们着重了解了先进的设计思想和方法、先进工艺 方法、先进工装、先进设备的特点以及先进的组织管理形式等。
3、车间实习 我们在车间实习是生产实习的主要方式。我们按照实习计划在指定的车间 进行实习,通过观察、分析计算以及向车间工人和技术人员请教,圆满完成了规定的实习内 容
4、理论与实际的结合 为了能够更加深入的进行车间实习，在实习过程中,我们结合了 所学的书本知识与实习的要求，将理论与实际进行了完美的结合，也更加的促使我们不断地 进行学习与研究。
六.实习感悟
生产实习是学院为培养高素质工程技术人才安排的一个重要实践性教学环节, 是将学校教学 与生产实际相结合，理论与实践相联系的重要途径.其目的是使我们通过实习在专业知识和 人才素质两方面得到锻炼和培养，从而为毕业后走向工作岗位尽快成为业务骨干打下良好基
础
通过生产实习,使我们了解和掌握了变电所的主要结构、生产技术和工艺过程;使用的 主要工装设备;产品生产用技术资料;生产组织管理等内容,加深对电器产品工作原理、设 计、 试验等基本理论的理解。 使我们了解和掌握了电器产品 3c 认证方面的知识。 为进一步学 好专业课,从事这方面的研制、设计等打下良好的基础
在这次生产实习过程中,不但对所学习的知识加深了了解,更加重要的是更正了我们的 劳动观点和提高了我们的独立工作能力等。
