资源描述

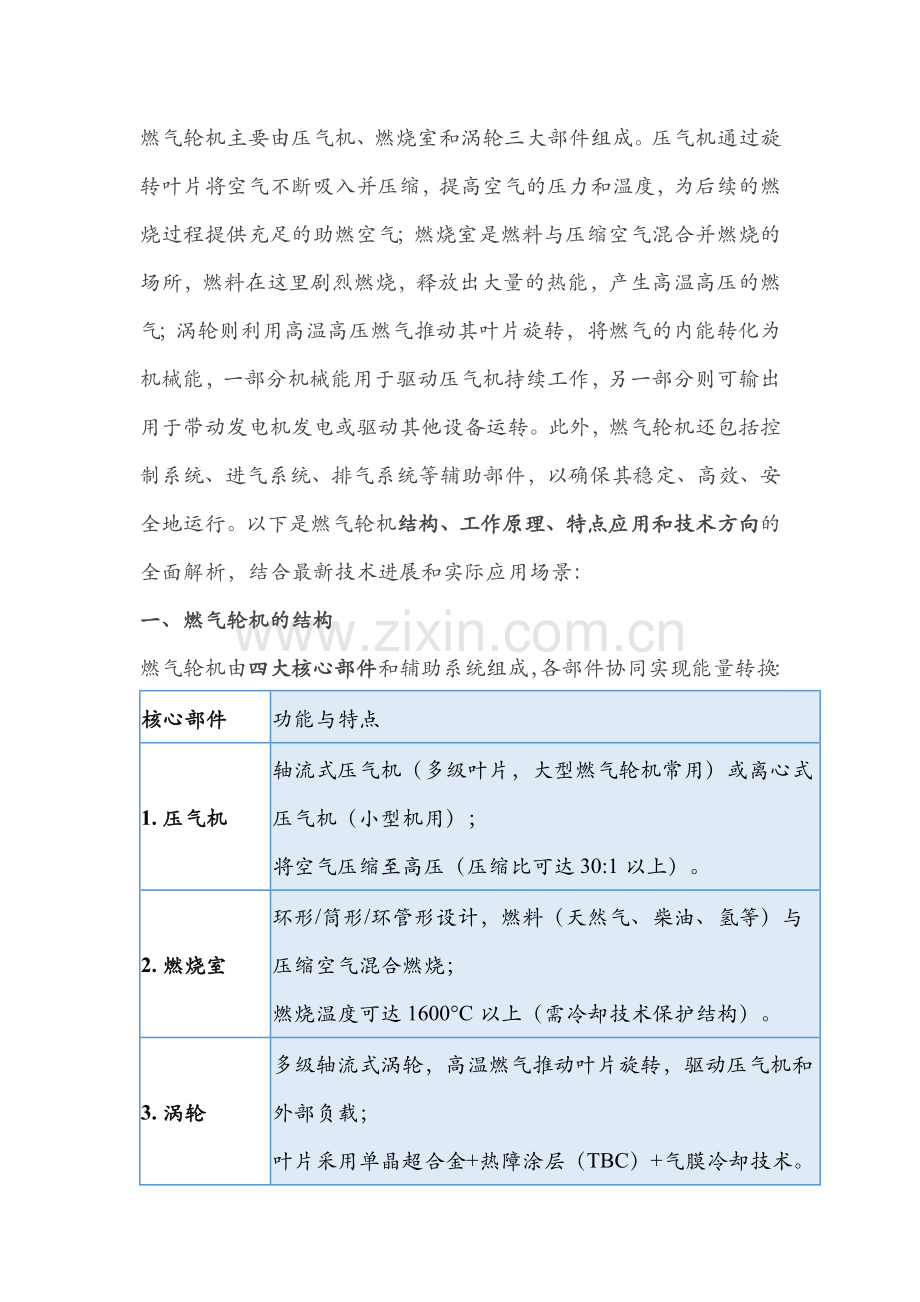

燃气轮机主要由压气机、燃烧室和涡轮三大部件组成。压气机通过旋转叶片将空气不断吸入并压缩,提高空气的压力和温度,为后续的燃烧过程提供充足的助燃空气;燃烧室是燃料与压缩空气混合并燃烧的场所,燃料在这里剧烈燃烧,释放出大量的热能,产生高温高压的燃气;涡轮则利用高温高压燃气推动其叶片旋转,将燃气的内能转化为机械能,一部分机械能用于驱动压气机持续工作,另一部分则可输出用于带动发电机发电或驱动其他设备运转。此外,燃气轮机还包括控制系统、进气系统、排气系统等辅助部件,以确保其稳定、高效、安全地运行。以下是燃气轮机结构、工作原理、特点应用和技术方向的全面解析,结合最新技术进展和实际应用场景: 一、燃气轮机的结构 燃气轮机由四大核心部件和辅助系统组成,各部件协同实现能量转换: 核心部件 功能与特点 1. 压气机 轴流式压气机(多级叶片,大型燃气轮机常用)或离心式压气机(小型机用); 将空气压缩至高压(压缩比可达30:1以上)。 2. 燃烧室 环形/筒形/环管形设计,燃料(天然气、柴油、氢等)与压缩空气混合燃烧; 燃烧温度可达1600°C以上(需冷却技术保护结构)。 3. 涡轮 多级轴流式涡轮,高温燃气推动叶片旋转,驱动压气机和外部负载; 叶片采用单晶超合金+热障涂层(TBC)+气膜冷却技术。 4. 辅助系统 燃料供给、润滑、冷却、启动(电动机/柴油机)、控制系统(数字调速)。 典型结构示意图: 空气入口 → 压气机 → 燃烧室 → 涡轮 → 排气口(输出轴连接发电机或机械负载)。 二、燃气轮机的工作原理 燃气轮机基于布雷顿循环(Brayton Cycle),能量转换流程如下: 1.进气与压缩 压气机吸入空气并逐级压缩,压力和温度升高(例如:从大气压升至3MPa,温度达500°C)。 2.燃烧释能 压缩空气进入燃烧室与燃料混合燃烧,生成高温高压燃气(温度可达1600°C,压力略降)。 3.膨胀做功 高温燃气冲击涡轮叶片,驱动涡轮旋转,能量转化为机械能(约2/3能量用于驱动压气机,剩余1/3输出)。 4.排气与循环 废气通过排气系统排出,部分机型回收余热(如联合循环中驱动蒸汽轮机)。 4.关键参数: ①热效率:简单循环效率约30%~40%,联合循环(搭配余热锅炉+蒸汽轮机)可达60%~64%。 ②功率密度:航空发动机可达10kW/kg(远超活塞发动机)。 三、燃气轮机的特点与应用 1.特点 高效灵活:快速启停(15分钟内满负荷),适合电网调峰。 燃料多元:天然气、柴油、氢气、生物质合成气等。 低排放:贫燃预混燃烧技术(Dry Low NOx)可将NOx排放降至15ppm以下。 高功率密度:航空发动机推力可达50吨(如GE9X)。 2.应用领域 领域 典型应用 电力系统 联合循环电站(如西门子SGT5-8000H,640MW); 分布式能源(微型燃机CHP)。 航空 涡扇发动机(CFM LEAP、罗罗Trent XWB); 军用发动机(F-35的F135)。 船舶与工业 军舰动力(美国DDG-1000驱逐舰); 天然气管道增压、炼厂驱动。 特殊场景 坦克(M1艾布拉姆斯); 应急电源(灾备供电)。 四、燃气轮机的技术方向 1. 高温材料与冷却技术 材料:陶瓷基复合材料(CMC,耐温1500°C+)、3D打印空心涡轮叶片。 冷却:内部微通道冷却+气膜冷却,提升涡轮前温度(如三菱JAC燃气轮机达1650°C)。 2. 零碳燃料适配 100%氢燃烧:西门子SGT-600燃氢轮机(NOx控制技术是关键); 氨/合成气:日本三菱重工开发氨-天然气混燃技术。 3. 智能化与混合系统 数字孪生:GE Predix平台实时监测叶片寿命; 混合动力:燃气轮机+电池(船舶)、+燃料电池(航空)。 4. 新型循环技术 超临界CO₂循环(sCO₂):工质为超临界CO₂,效率提升10%,体积缩小1/10(美国NETL示范项目); 湿空气循环(HAT):注入水蒸气提高出力,适合干旱地区。 5. 微型化与分布式应用 微型燃机:Capstone C200(200kW级,热电联供效率80%); 无人机动力:涡轮轴发动机(如普惠PW200系列)。 五、未来挑战与趋势 挑战:氢燃烧稳定性、高温材料成本、间歇性可再生能源并网调频需求。 趋势: 与可再生能源互补(燃气轮机作为电网“灵活调节器”); 碳捕集(CCUS)集成(如ExxonMobil的CCS燃气电站); 多燃料兼容设计(应对能源转型过渡期)。 总结 燃气轮机是能源系统的“全能选手”,其技术进化围绕高效、低碳、智能展开,未来将在航空动力、电力调峰、工业脱碳等领域持续发挥不可替代的作用。
