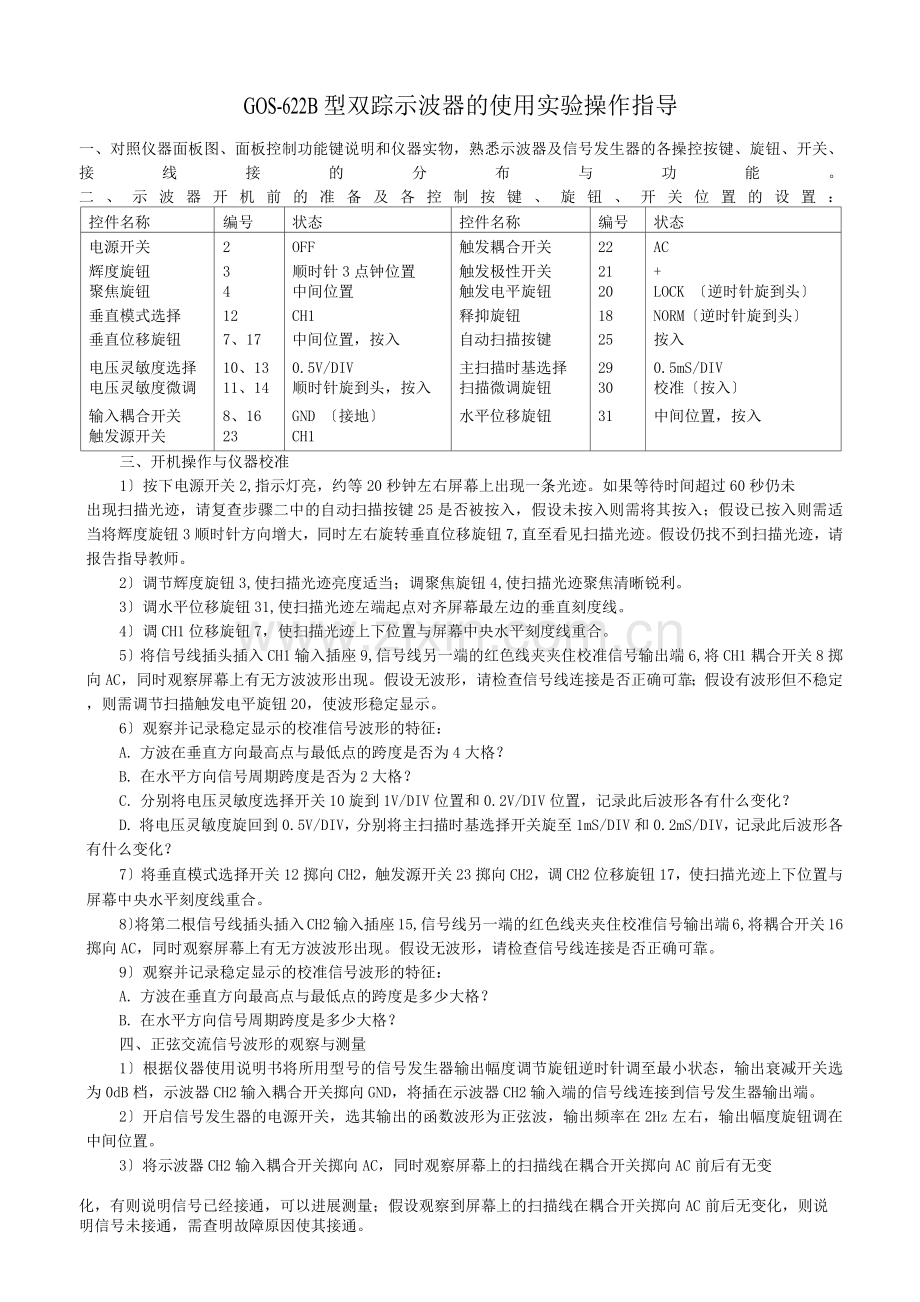

GOS-622B型双踪示波器的使用实验操作指导
一、对照仪器面板图、面板控制功能键说明和仪器实物，熟悉示波器及信号发生器的各操控按键、旋钮、开关、接线接的分布与功能。
二、示波器开机前的准备及各控制按键、旋钮、开关位置的设置：
控件名称
编号
状态
控件名称
编号
状态
电源开关
2
OFF
触发耦合开关
22
AC
辉度旋钮
3
顺时针3点钟位置
触发极性开关
21
+
聚焦旋钮
4
中间位置
触发电平旋钮
20
LOCK 〔逆时针旋到头〕
垂直模式选择
12
CH1
释抑旋钮
18
NORM〔逆时针旋到头〕
垂直位移旋钮
7、17
中间位置，按入
自动扫描按键
25
按入
电压灵敏度选择
10、13
0.5V/DIV
主扫描时基选择
29
0.5mS/DIV
电压灵敏度微调
11、14
顺时针旋到头，按入
扫描微调旋钮
30
校准〔按入〕
输入耦合开关
8、16
GND 〔接地〕
水平位移旋钮
31
中间位置，按入
触发源开关
23
CH1

三、开机操作与仪器校准
1〕按下电源开关2,指示灯亮，约等20秒钟左右屏幕上出现一条光迹。如果等待时间超过60秒仍未
出现扫描光迹，请复查步骤二中的自动扫描按键25是否被按入，假设未按入则需将其按入；假设已按入则需适当将辉度旋钮3顺时针方向增大，同时左右旋转垂直位移旋钮7,直至看见扫描光迹。假设仍找不到扫描光迹，请报告指导教师。
2〕调节辉度旋钮3,使扫描光迹亮度适当；调聚焦旋钮4,使扫描光迹聚焦清晰锐利。
3〕调水平位移旋钮31,使扫描光迹左端起点对齐屏幕最左边的垂直刻度线。
4〕调CH1位移旋钮7，使扫描光迹上下位置与屏幕中央水平刻度线重合。
5〕将信号线插头插入CH1输入插座9,信号线另一端的红色线夹夹住校准信号输出端6,将CH1耦合开关8掷向AC，同时观察屏幕上有无方波波形出现。假设无波形，请检查信号线连接是否正确可靠；假设有波形但不稳定，则需调节扫描触发电平旋钮20，使波形稳定显示。
6〕观察并记录稳定显示的校准信号波形的特征：
A. 方波在垂直方向最高点与最低点的跨度是否为4大格？
B. 在水平方向信号周期跨度是否为2大格？
C. 分别将电压灵敏度选择开关10旋到1V/DIV位置和0.2V/DIV位置，记录此后波形各有什么变化？
D. 将电压灵敏度旋回到0.5V/DIV，分别将主扫描时基选择开关旋至1mS/DIV和0.2mS/DIV，记录此后波形各有什么变化？
7〕将垂直模式选择开关12掷向CH2，触发源开关23掷向CH2，调CH2位移旋钮17，使扫描光迹上下位置与屏幕中央水平刻度线重合。
8〕将第二根信号线插头插入CH2输入插座15,信号线另一端的红色线夹夹住校准信号输出端6,将耦合开关16掷向AC，同时观察屏幕上有无方波波形出现。假设无波形，请检查信号线连接是否正确可靠。
9〕观察并记录稳定显示的校准信号波形的特征：
A. 方波在垂直方向最高点与最低点的跨度是多少大格？
B. 在水平方向信号周期跨度是多少大格？
四、正弦交流信号波形的观察与测量
1〕根据仪器使用说明书将所用型号的信号发生器输出幅度调节旋钮逆时针调至最小状态，输出衰减开关选为0dB档，示波器CH2输入耦合开关掷向GND，将插在示波器CH2输入端的信号线连接到信号发生器输出端。
2〕开启信号发生器的电源开关，选其输出的函数波形为正弦波，输出频率在2Hz左右，输出幅度旋钮调在中间位置。
3〕将示波器CH2输入耦合开关掷向AC，同时观察屏幕上的扫描线在耦合开关掷向AC前后有无变
化，有则说明信号已经接通，可以进展测量；假设观察到屏幕上的扫描线在耦合开关掷向AC前后无变化，则说明信号未接通，需查明故障原因使其接通。
4〕信号接通后，调节CH2电压灵敏度选择开关13至适宜位置，使显示的信号垂直幅度在2大格〜8大格；调节主扫描时基选择开关29至适宜位置，使显示的信号波形周期在1〜11个以内。
5〕测量并记录信号电压峰峰值：从屏幕上读出正弦信号最高点与最低点的跨度大格数N，该格数乘以电压灵敏度选择开关所指示的数值K，即得到信号电压峰峰值Vpp = NK，本示波器电压灵敏度的仪器误差限为△ k=Kx3%，取格数读取的误差限^N = 0.1大格，则Vpp J'(N k)2 一。
6〕测量信号的周期和频率：从屏幕上读出正弦信号n个周期的水平跨度大格数M，扫描主时基开关29指示值为S，则所测信号周期为T =MS/n，频率v =n /MS。本示波器扫描时基仪器误差限为△ s = S*3%，取水平格数读取的误差限△ M =0.1大格，问△ t = ? △▼ = “
五、双路信号的观察与双路信号叠加波形的观察
1〕将输入耦合开关8、16掷向GND，CH1输入端仍与校准信号输出端保持连接，CH2输入端仍与信号发生器输出端保持连接，将垂直模式选择开关12掷向DUAL，调位移旋钮7使CH1扫描线由中间水平刻线位置向上移动2大格，调位移旋钮17使CH2扫描线由中间水平刻线位置向下移动2大格。
2〕将CH2输入耦合开关16掷向AC，观察屏幕上的正弦信号波形，必要时将CH2电压灵敏度选择开关逆时针旋一档，使显示的CH2波形较完整，调整扫描主时基选择开关，使屏幕上显示的CH2正弦波周期为1〜2个完整周期。
3〕再将CH1输入耦合开关8掷向AC，观察屏幕上的信号波形有何变化？是否出现两个波形？这两个波形是否同时稳定可测？
4〕将按键24按下，再观察屏幕上显示的波形有何变化？
5〕将垂直模式选择开关12掷向ADD，再观察屏幕上显示的波形有何变化？
6〕将CH2位移旋钮17沿轴向拉出，观察拉出前后屏幕上显示的波形有何变化？
六、李萨如图形的观察
1〕将按键24弹出，将垂直模式选择开关12掷向CH2，将触发源开关23掷向LINE，将扫描主时基选择开关29逆时针旋到* - Y位置。
2〕调节CH1位移旋钮7使屏幕上的图形左右居中，调节CH1电压灵敏度选择开关10使屏幕上的图形水平幅度大小适宜。
3〕调节CH2位移旋钮17使屏幕上的图形上下居中，调节CH2电压灵敏度选择开关13使屏幕上的图形上下幅度大小适宜。
4〕缓慢调节减小信号发生器输出的正弦波频率，分别调出\ ：fxNx：Ny 3:1； 2:1; 3:2 1:1

GOS-622G型双踪示波器的使用实验操作指导
一、对照仪器面板图、面板控制功能键说明和仪器实物，熟悉示波器及信号发生器的各操控按键、旋钮、开关、接线接的分布与功能。
二、示波器开机前的准备及各控制按键、旋钮、开关位置的设置：
控件名称
编号
状态
控件名称
编号
状态
电源开关
2
OFF
触发耦合开关
30
AC
辉度旋钮
3
顺时针3点钟位置
触发极性开关
35
+〔弹出〕
聚焦旋钮
4
中间位置
交替触发按钮
36
弹出
垂直模式选择
20
CH1
触发电平锁定按钮
33
LOCK 〔按入〕
断续扫描按钮
21
弹出
释抑旋钮
34
逆时针旋到头
CH2反相按钮
19
弹出
自动征常扫描按钮
37
AUTO 〔按入〕
垂直位移旋钮
7、18
中间位置
主扫描时基选择
25
0.5mS/DIV
电压灵敏度选择
10、13
0.5V/DIV
非校准扫描按钮
26
弹出
电压灵敏度微调
11、17
顺时针旋到头
水平位移旋钮
23
中间位置
输入接地按钮
12、16
按入
波形水平扩展按钮
22
弹出
触发源开关
29
CH1
*-Y显示方式按钮
24
弹出
三、开机操作与仪器校准
1〕按下电源开关2,指示灯亮，约等20秒钟左右屏幕上出现一条光迹。如果等待时间超过60秒仍未出现扫描光迹，请复查步骤二中的自动扫描按键37是否被按入，假设未按入则需将其按入；假设已按入则需适当将辉度旋钮3顺时针方向增大，同时左右旋转垂直位移旋钮7,直至看见扫描光迹。假设仍找不到扫描光迹，请报告指导教师。
2〕调节辉度旋钮3,使扫描光迹亮度适当；调聚焦旋钮4,使扫描光迹聚焦清晰锐利。
3〕调水平位移旋钮23,使扫描光迹左端起点对齐屏幕最左边的垂直刻度线。
4〕调CH 1位移旋钮7，使扫描光迹上下位置与屏幕中央水平刻度线重合。
5〕将信号线插头插入CH1输入插座9,信号线另一端的红色线夹夹住校准信号输出端6,将CH1耦合方式按钮8弹出至AC，CH1输入接地按钮12弹出，同时观察屏幕上有无方波波形出现。假设无波形，请检查信号线连接是否正确可靠；假设有波形但不稳定，则需调节扫描触发电平旋钮32,使波形稳定显示。
6〕观察并记录稳定显示的校准信号波形的特征：
A. 方波在垂直方向最高点与最低点的跨度是否为4大格？
B. 在水平方向信号周期跨度是否为2大格？
C. 分别将CH1电压灵敏度选择开关10旋到1V/DIV位置和0.2V/DIV位置，记录此后波形各有何变化？
D. 将电压灵敏度选择开关10旋回到0.5V/DIV，分别将主扫描时基选择开关25旋至1mS/DIV和0.2mS/DIV，记录此后波形各有什么变化？
7〕将垂直模式选择开关20掷向CH2，触发源开关29掷向CH2，调CH2位移旋钮18，使扫描光迹上下位置与屏幕中央水平刻度线重合。
8〕将第二根信号线插头插入CH2输入插座15,信号线另一端的红色线夹夹住校准信号输出端6,将CH2耦合方式按钮14弹出至AC , CH2输入接地按钮16弹出，同时观察屏幕上有无方波波形出现。假设无波形，请检查信号线连接是否正确可靠。
9〕观察并记录稳定显示的校准信号波形的特征：
A. 方波在垂直方向最高点与最低点的跨度是多少大格？
B. 在水平方向信号周期跨度是多少大格？
四、正弦交流信号波形的观察与测量
1〕根据仪器使用说明书将所用型号的信号发生器输出幅度调节旋钮逆时针调至最小状态，输出衰减开关选为0dB档，示波器CH2输入接地按钮16按入至GND，将插在示波器CH2输入端的信号线连接到信号发生器输出端。

2〕开启信号发生器的电源开关，选其输出的函数波形为正弦波，输出频率在2Hz左右，输出幅度旋钮调在中间位置。
3〕将示波器CH2输入接地按钮16弹出，同时观察屏幕上的扫描线在弹出前后有无变化，有则说明信号已经接通，可以进展测量；假设观察到屏幕上的扫描线在接地按钮16弹出前后无变化，则说明信号未接通，需查明故障原因使其接通。
4〕信号接通后，调节CH2电压灵敏度选择开关13至适宜位置，使显示的信号垂直幅度在2大格〜8大格；调节主扫描时基选择开关25至适宜位置，使显示的信号波形周期在1〜11个以内。
5〕测量并记录信号电压峰峰值：从屏幕上读出正弦信号最高点与最低点的跨度大格数N，该格数乘以电压灵敏度选择开关所指示的数值K，即得到信号电压峰峰值Vpp = NK，本示波器电压灵敏度的仪器误差限为△ k=Kx3%，取格数读取的误差限^ N = 0.1大格，则Vpp J (N k)2—(K n)2。
6〕测量信号的周期和频率：从屏幕上读出正弦信号n个周期的水平跨度大格数M，扫描主时基开关25指示值为S，则所测信号周期为T =MS/n，频率v =n /MS。本示波器扫描时基仪器误差限为△ s = S* 3%，取水平格数读取的误差限△ M =0.1大格，问△ t = ?^v = "
五、双路信号的观察与双路信号叠加波形的观察
1〕将输入接地按钮12、16按入至GND，CH1输入端仍与校准信号输出端保持连接，CH2输入端仍与信号发生器输出端保持连接，将垂直模式选择开关20掷向DUAL，调位移旋钮7使CH1扫描线由中间水平刻线位置向上移动2大格，调位移旋钮18使CH2扫描线由中间水平刻线位置向下移动2大格。
2〕将CH2输入接地按钮16弹出，观察屏幕上的正弦信号波形，必要时将CH2电压灵敏度选择开关13逆时针旋一档，使显示的CH2波形较完整，调整扫描主时基选择开关25,使屏幕上显示的CH2正弦波长度有1〜2个完整周期。
3〕再将CH1输入接地按钮12弹出，观察屏幕上的信号波形有何变化？是否出现两个波形？这两个波形是否同时稳定可测？
4〕将交替触发按钮36按下，再观察屏幕上显示的波形有何变化？
5〕将垂直模式选择开关20掷向ADD，再观察屏幕上显示的波形有何变化？
6〕将CH2反相按钮19按入，观察反相前后屏幕上显示的波形有何变化？
六、李萨如图形的观察
1〕将交替触发按钮36弹出，将垂直模式选择开关20掷向CH2，将触发源开关29掷向LINE，将*-Y显示方式按钮24按入。
2〕调节CH1位移旋钮7使屏幕上的图形左右居中，调节CH1电压灵敏度选择开关10使屏幕上的图形水平幅度大小适宜。
3〕调节CH2位移旋钮18使屏幕上的图形上下居中，调节CH2电压灵敏度选择开关13使屏幕上的图形上下幅度大小适宜。
4〕缓慢调节减小信号发生器输出的正弦波频率，分别调出孔：fxNx：Ny 3:1； 2:1; 3:2 1:1
的稳定李萨如图形，将所见稳定图形描绘在记录表格〔参考下表〕中并同时记录信号发生器相应的频率读数f,、。并根据频率比值关系和f=50Hz，算出相应的f值。并计算fr和f的相对偏差
Y-信* '——YY^Y
fY : f= NM
3:1
2:1
3:2
1:1
图形

fY信

fY = N* fM

1-fY /f信 x1%

YB4320G型双踪示波器的使用实验操作指导
一、对照仪器面板图、面板控制功能键说明和仪器实物，熟悉示波器及信号发生器的各操控按键、旋钮、开关、接线接的分布与功能。
二、示波器开机前的准备及各控制按键、旋钮、开关位置的设置：
控件名称
编号
状态
控件名称
编号
状态
电源开关
7
关〔弹出〕
触发极性开关
23
+〔弹出〕
辉度旋钮
2
顺时针1/3处
交替触发按钮
26
弹出
聚焦旋钮
4
中间位置
触发电平锁定按钮
30
按入
垂直模式选择
42
CH1
释抑旋钮
32
逆时针旋到头
断续扫描按钮
46
弹出
自动扫描按钮
31
按入
CH2反相按钮
38
弹出
主扫描时基选择
18
0.5mS/DIV
垂直位移旋钮
39、45
中间位置
非校准扫描按钮
19
弹出
电压灵敏度选择
8、13
0.5V/DIV
水平位移旋钮
33
中间位置
电压灵敏度微调
12、17
顺时针旋到头
波形水平扩展按钮
36
弹出
输入接地按钮
10、15
按入
*-Y显示方式按钮
34
弹出
触发源开关
25
CH1
水平方式A按钮
44
按入
触发耦合开关
22
AC

三、开机操作与仪器校准
1〕按下电源开关7,指示灯亮，约等20秒钟左右屏幕上出现一条光迹。如果等待时间超过60秒仍未
出现扫描光迹，请复查步骤二中的自动扫描按键31是否被按入，假设未按入则需将其按入；假设已按入则需适当将辉度旋钮2顺时针方向增大，同时左右旋转CH1垂直位移旋钮45，直至看见扫描光迹。假设仍找不到扫描光迹，请报告指导教师。
2〕调节辉度旋钮2,使扫描光迹亮度适当；调聚焦旋钮4,使扫描光迹聚焦清晰锐利。
3〕调水平位移旋钮33,使扫描光迹左端起点对齐屏幕最左边的垂直刻度线。
4〕调CH 1位移旋钮45,使扫描光迹上下位置与屏幕中央水平刻度线重合。
5〕将信号线插头插入CH1输入插座11,信号线另一端的红色线夹夹住校准信号输出端1,将CH1耦合方式按钮9弹出至AC，CH1输入接地按钮10弹出，同时观察屏幕上有无方波波形出现。假设无波形，请检查信号线连接是否正确可靠；假设有波形但不稳定，则需调节扫描触发电平旋钮28,使波形稳定显示。
6〕观察并记录稳定显示的校准信号波形的特征：
A. 方波在垂直方向最高点与最低点的跨度是否为4大格？
B. 在水平方向信号周期跨度是否为2大格？
C. 分别将CH1电压灵敏度选择开关8旋到1V/DIV位置和0.2V/DIV位置，记录此后波形各有何变化？
D. 将电压灵敏度选择开关8旋回到0.5V/DIV，分别将主扫描时基选择开关185旋至1mS/DIV和0.2mS/DIV，记录此后波形各有什么变化？
7〕将垂直模式选择开关42掷向CH2，触发源开关25掷向CH2，调CH2位移旋钮39,使扫描光迹上下位置与屏幕中央水平刻度线重合。
8〕将第二根信号线插头插入CH2输入插座16,信号线另一端的红色线夹夹住校准信号输出端1,将CH2耦合方式按钮14弹出至AC , CH2输入接地按钮15弹出，同时观察屏幕上有无方波波形出现。假设无波形，请检查信号线连接是否正确可靠。
9〕观察并记录稳定显示的校准信号波形的特征：
A. 方波在垂直方向最高点与最低点的跨度是多少大格？
B. 在水平方向信号周期跨度是多少大格？
四、正弦交流信号波形的观察与测量
1〕根据仪器使用说明书将所用型号的信号发生器输出幅度调节旋钮逆时针调至最小状态，输出衰减开关选为0dB档，示波器CH2输入接地按钮15按入至接地，将插在示波器CH2输入端的信号线连接到

信号发生器输出端。
2〕开启信号发生器的电源开关，选其输出的函数波形为正弦波，输出频率在2Hz左右，输出幅度旋钮调在中间位置。
3〕将示波器CH2输入接地按钮15弹出，同时观察屏幕上的扫描线在弹出前后有无变化，有则说明信号已经接通，可以进展测量；假设观察到屏幕上的扫描线在接地按钮15弹出前后无变化，则说明信号未接通，需查明故障原因使其接通。
4〕信号接通后，调节CH2电压灵敏度选择开关13至适宜位置，使显示的信号垂直幅度在2大格〜8大格；调节主扫描时基选择开关18至适宜位置，使显示的信号波形周期在1〜11个以内。
5〕测量并记录信号电压峰峰值：从屏幕上读出正弦信号最高点与最低点的跨度大格数N，该格数乘以电压灵敏度选择开关所指示的数值K，即得到信号电压峰峰值Vpp = NK，本示波器电压灵敏度的仪器误差限为△k=Kx5%，取格数读取的误差限△ N = 0.1大格，则Vpp J (N k)2—(K n)2。
6〕测量信号的周期和频率：从屏幕上读出正弦信号n个周期的水平跨度大格数M，扫描主时基开关18指示值为S，则所测信号周期为T =MS/n，频率v =n /MS。本示波器扫描时基误差限为△ s = S*5%，取水平格数读取的误差限△ M =0.1大格，问△ t = ?^v = "
五、双路信号的观察与双路信号叠加波形的观察
1〕将输入接地按钮10、15按入至接地，CH1输入端仍与校准信号输出端保持连接，CH2输入端仍与信号发生器输出端保持连接，将垂直模式选择开关42掷向双踪，调位移旋钮45使CH1扫描线由中间水平刻线位置向上移动2大格，调位移旋钮39使CH2扫描线由中间水平刻线位置向下移动2大格。
2〕将CH2输入接地按钮15弹出，观察屏幕上的正弦信号波形，必要时将CH2电压灵敏度选择开关13逆时针旋一档，使显示的CH2波形较完整，调整扫描主时基选择开关18,使屏幕上显示的CH2正弦波长度有1〜2个完整周期。
3〕再将CH1输入接地按钮10弹出，观察屏幕上的信号波形有何变化？是否出现两个波形？这两个波形是否同时稳定可测？
4〕将交替触发按钮26按下，再观察屏幕上显示的波形有何变化？
5〕将垂直模式选择开关42掷向叠加，再观察屏幕上显示的波形有何变化？
6〕将CH2反相按钮38按入，观察反相前后屏幕上显示的波形有何变化？
六、李萨如图形的观察
1〕将交替触发按钮26弹出，将垂直模式选择开关42掷向CH2，将触发源开关25掷向电源，将*-Y显示方式按钮34按入。
2〕调节CH1位移旋钮45使屏幕上的图形左右居中，调节CH1电压灵敏度选择开关8使屏幕上的图形水平幅度大小适宜。
3〕调节CH2位移旋钮39使屏幕上的图形上下居中，调节CH2电压灵敏度选择开关13使屏幕上的图形上下幅度大小适宜。
4〕缓慢调节减小信号发生器输出的正弦波频率，分别调出\ ：fxNx：Ny 3:1； 2:1; 3:2 1:1

GOS-6021型双踪示波器的使用实验操作指导
一、对照仪器面板图、面板控制功能键说明和仪器实物，熟悉示波器及信号发生器的各操控按键、旋钮、开关、接线接的分布与功能。
二、开机操作与仪器校准
1〕按下电源开关1，指示灯亮，按CH1通道开关键11，使其指示灯亮，按CH2通道开关键12,使其指示灯灭，按一次CH1通道接地开关21，使输入接地。约等20秒钟左右屏幕上出现一条光迹。如果等待时间超过60秒仍未出现扫描光迹，请检查自动扫描按键30，自动扫描指示灯是否点亮；适当将辉度旋钮3顺时针方向增大，同时左右旋转垂直位移旋钮13或者14，直至看见扫描光迹。假设仍找不到扫描光迹，请报告指导教师。
2〕调节辉度旋钮3,使扫描光迹亮度适当；调聚焦旋钮4,使扫描光迹聚焦清晰锐利。
3〕调水平位移旋钮25,使扫描光迹左端起点对齐屏幕最左边的垂直刻度线。
4〕调CH1位移旋钮13，使扫描光迹上下位置与屏幕中央水平刻度线重合。
5〕将信号线插头插入CH1输入插座23,信号线另一端的红色线夹夹住校准信号输出端5,按触发源选择按钮31，选择CH1 ；按触发耦合方式选择按钮34,选择AC交流；按一次CH1通道接地开关21，使输入断开接地，同时观察屏幕上有无方波波形出现。假设无波形，请检查信号线连接是否正确可靠；假设有波形但不稳定，则需调节扫描触发电平旋钮35,使波形稳定显示。
6〕观察并记录稳定显示的校准信号波形的特征：
A分别将电压灵敏度选择开关17旋到1V/DIV位置和0.2V/DIV位置，记录此后波形各有什么变化？
B.将电压灵敏度旋回到0.5V/DIV，分别将扫描时基选择开关26旋至1mS/DIV和0.2mS/DIV，记录此后波形各有什么变化？
三、正弦交流信号波形的观察与测量
1〕根据仪器使用说明书将所用型号的信号发生器输出幅度调节旋钮逆时针调至最小状态，输出衰减开关选为0dB档，将插在示波器CH2输入端24的信号线连接到信号发生器输出端。
2〕开启信号发生器的电源开关，选其输出的函数波形为正弦波，输出频率在2Hz左右，输出幅度旋钮调在中间位置。
3〕按CH2通道开关键12,使其指示灯亮，按CH1通道开关键11，使其指示灯灭。按触发源选择按钮31,选择CH2 ；屏幕上可观察到正弦信号。假设没有信号，检查CH2通道接地开关22,是否输入接地。
4〕调节CH2电压灵敏度选择开关18至适宜位置，使显示的信号垂直幅度在2大格〜8大格；调节扫描时基选择开关26至适宜位置，使显示的信号波形周期在1〜11个以内。
5〕测量并记录信号电压峰峰值：按测量光标功能按钮8右键，选择△▼，按测量光标功能按钮8左键，选择C1或C2,结合调节旋钮9,将两测量光标线移到正弦信号最高点和最低点，可测量出信号电压峰峰值vpp=〔〕V，与信号发生器的输出电压V信=〔〕做比较。
6〕测量信号的周期和频率：按测量光标功能按钮8右键，选择△丁或^ 1/T，按测量光标功能按钮8左键，选择C1或C2,结合调节旋钮9,将两测量光标线移到1个周期正弦信号波形的左右端，可所测信号周期为T =()或频率f = ( )HZ。与信号发生器的输出电压频率f信=〔〕做比较.。
五、双路信号的观察与双路信号叠加波形的观察
1〕按CH1和CH2通道开关键11和12，使其指示都灯亮°CH1输入端仍与校准信号输出端保持连接，CH2输入端仍与信号发生器输出端保持连接，按触发源选择按钮31,选择VERT双踪交替触发。调节位移旋钮13或者14，使两种信号波形移到适宜位置。
2〕调节电压灵敏度选择开关使波形较完整，调整扫描主时基选择开关，使屏幕上显示的信号周期为1〜2个完整周期。
3〕将叠加按钮16按一交，再观察屏幕上显示的波形有何变化？
六、李萨如图形的观察
1〕将按*-丫模式按钮，切换到*-Y模式。这时CH1为*信号通道，CH2为y信号通道.
2〕将CH1输入端与信号发生器输出端保持连接，CH2输入端与另一个信号发生器输出端保持连接。

3〕调节电压灵敏度选择开关17和18,使屏幕上的图形大小适宜；调节位移开关14和25使屏幕上的图形位置适宜。
4〕缓慢调节与CH1输入端连接的信号发生器输出的正弦波频率为f*=50Hz，再缓慢调节与CH2输入端连接的信号发生器输出的正弦波频率。分别调出"：fxN x : Ny 3:1; 2:1; 3:2 1:1的稳定李萨如图形，将所见稳定图形描绘在记录表格〔参考下表〕中并同时记录信号发生器相应的频率读数£信。并根据频率比值关系和f=50Hz，算出相应的£值。并计算£信和£的相对偏差’
q : f= n*:ny
3:1
2:1
3:2
1:1
图形

f，信

q=n* 料

1-f； /f信 X 1%
