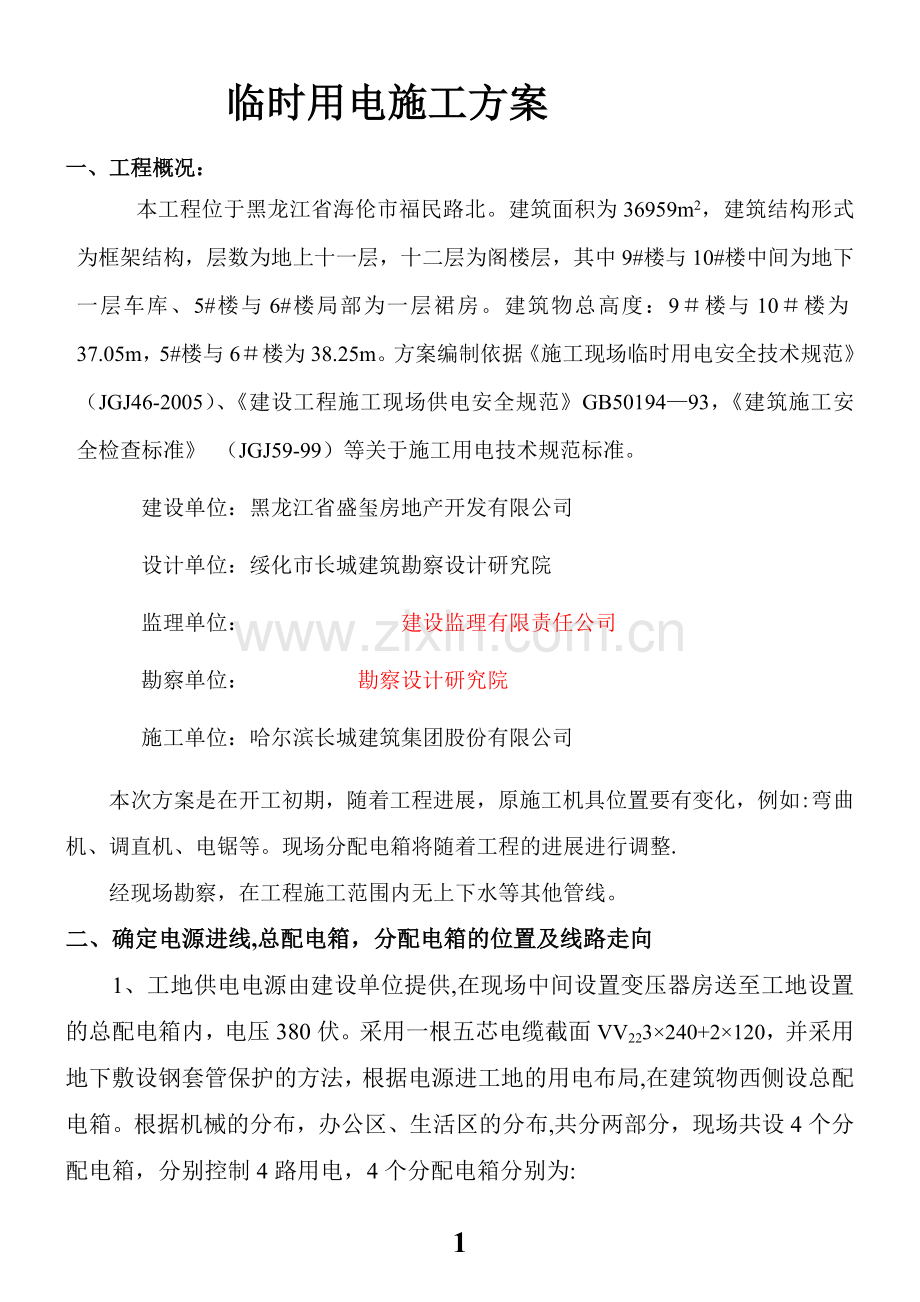

临时用电施工方案
一、工程概况：
本工程位于黑龙江省海伦市福民路北。建筑面积为36959m2，建筑结构形式为框架结构，层数为地上十一层，十二层为阁楼层，其中9#楼与10#楼中间为地下一层车库、5#楼与6#楼局部为一层裙房。建筑物总高度：9＃楼与10＃楼为37.05m，5#楼与6＃楼为38.25m。方案编制依据《施工现场临时用电安全技术规范》（JGJ46-2005）、《建设工程施工现场供电安全规范》GB50194—93，《建筑施工安全检查标准》 （JGJ59-99）等关于施工用电技术规范标准。
建设单位：黑龙江省盛玺房地产开发有限公司
设计单位：绥化市长城建筑勘察设计研究院
监理单位： 建设监理有限责任公司
勘察单位： 勘察设计研究院
施工单位：哈尔滨长城建筑集团股份有限公司
本次方案是在开工初期，随着工程进展，原施工机具位置要有变化，例如:弯曲机、调直机、电锯等。现场分配电箱将随着工程的进展进行调整.
经现场勘察，在工程施工范围内无上下水等其他管线。
二、确定电源进线,总配电箱，分配电箱的位置及线路走向
1、工地供电电源由建设单位提供,在现场中间设置变压器房送至工地设置的总配电箱内，电压380伏。采用一根五芯电缆截面VV223×240+2×120，并采用地下敷设钢套管保护的方法，根据电源进工地的用电布局,在建筑物西侧设总配电箱。根据机械的分布，办公区、生活区的分布,共分两部分，现场共设4个分配电箱，分别控制4路用电，4个分配电箱分别为:

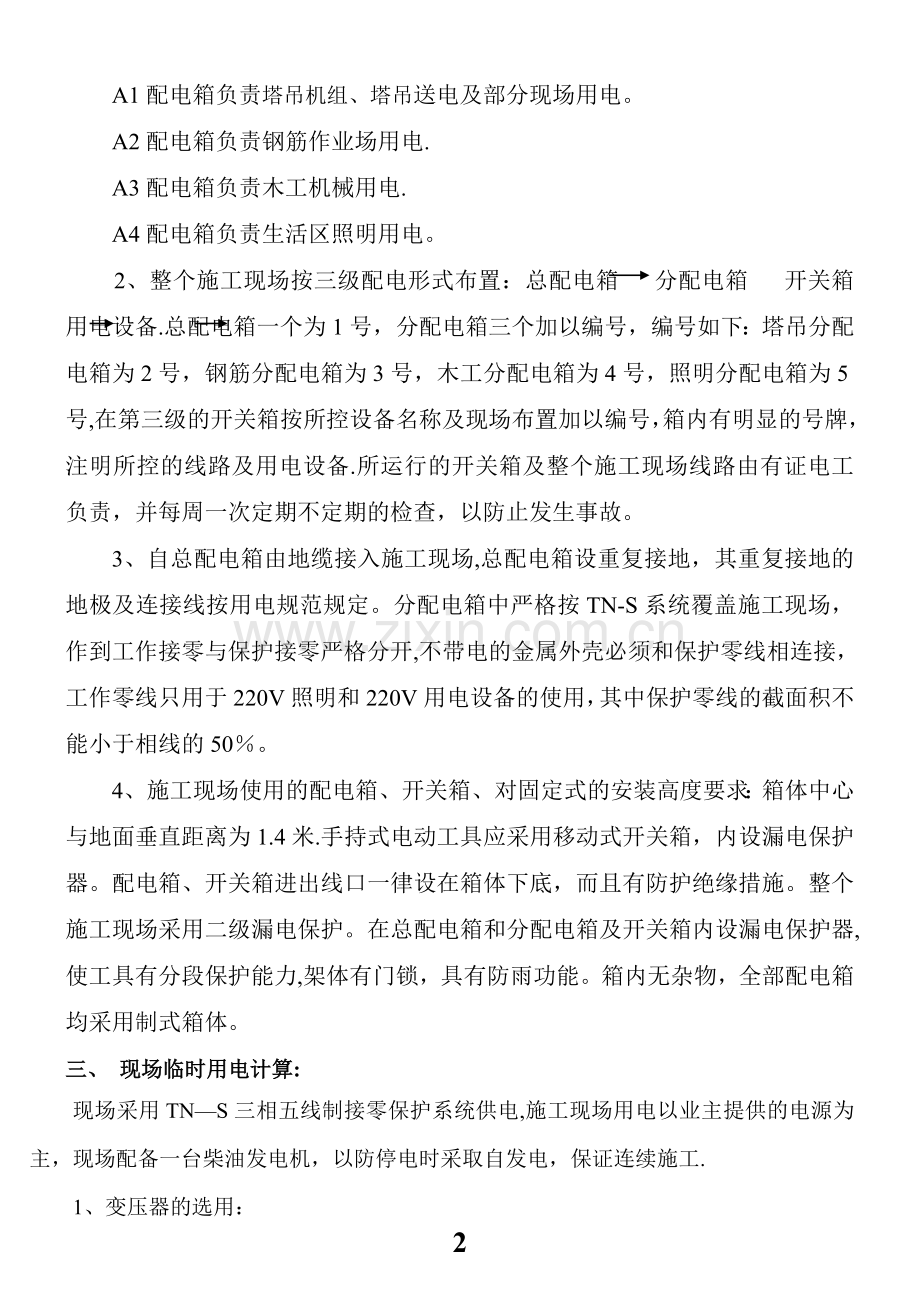

A1配电箱负责塔吊机组、塔吊送电及部分现场用电。
A2配电箱负责钢筋作业场用电.
A3配电箱负责木工机械用电.
A4配电箱负责生活区照明用电。
2、整个施工现场按三级配电形式布置：总配电箱 分配电箱 开关箱 用电设备.总配电箱一个为1号，分配电箱三个加以编号，编号如下：塔吊分配电箱为2号，钢筋分配电箱为3号，木工分配电箱为4号，照明分配电箱为5号,在第三级的开关箱按所控设备名称及现场布置加以编号，箱内有明显的号牌，注明所控的线路及用电设备.所运行的开关箱及整个施工现场线路由有证电工负责，并每周一次定期不定期的检查，以防止发生事故。
3、自总配电箱由地缆接入施工现场,总配电箱设重复接地，其重复接地的地极及连接线按用电规范规定。分配电箱中严格按TN-S系统覆盖施工现场，作到工作接零与保护接零严格分开,不带电的金属外壳必须和保护零线相连接，工作零线只用于220V照明和220V用电设备的使用，其中保护零线的截面积不能小于相线的50％。
4、施工现场使用的配电箱、开关箱、对固定式的安装高度要求：箱体中心与地面垂直距离为1.4米.手持式电动工具应采用移动式开关箱，内设漏电保护器。配电箱、开关箱进出线口一律设在箱体下底，而且有防护绝缘措施。整个施工现场采用二级漏电保护。在总配电箱和分配电箱及开关箱内设漏电保护器,使工具有分段保护能力,架体有门锁，具有防雨功能。箱内无杂物，全部配电箱均采用制式箱体。
三、 现场临时用电计算:
现场采用TN—S三相五线制接零保护系统供电,施工现场用电以业主提供的电源为主，现场配备一台柴油发电机，以防停电时采取自发电，保证连续施工.
1、变压器的选用：
施工现场动力设备总功率:252kw(见机械设备用电量表)，其中:电焊机功率为58。8kw。根据《建筑施工手册》施工用电公式计算：
P动=0。6×193。2÷0.75＋0。6×58。8=189.84KVA
照明用电量按动力用电25℅考虑:189。84×0。25=47。46KVA
P总=(189。84＋47.46）×1。1=261。03KVA
施工动力用电需用三相380V电压，查表选用SL7———315/10三相降压变压器，其主要技术数据为:额定容量315KVA，高压额定线电压10KV,低压额定线电压0.4KV。
2、各机械机组用电量及导线配置：
（1）塔吊机组
K=0。7 tgφ=1.02
Pe1=152.
PJS1=K×Pe=106.4
QjS1=PJs1×tgφ=108.53
Sis= √(Pjs2+Qjs2）=151。99kVa
Ijs=Sis/ 1。732×Ue=217。12/ 1.732×0。38=329。96A
（2）钢筋机组
K=0。7 tgφ=1.02
Pe2=48.5kW
Pjs2= K×Pe=33。95 kW
Qjs2= Pjs2×tgφ=34。63kVar
Sis= √（Pjs2+Qjs2）=54。62kVa
Ijs=Sis/ 1。732×Ue=48。49/ 1。732×0。38=73。69A
（3）木工机械组
K=1 tgφ=0.88
Pe3=41kW
Pjs3= K×Pe =41 kW
Qjs3= Pjs3×tgφ=36.08kVar
Sis= √（Pjs2+Qjs2）=54。62kVa
Ijs=Sis/ 1.732×Ue=54.62/ 1。732×0。38=83.01A
（4）照明用电
K=0.8 tgφ=1.02
Pe4=25。2kW
Pjs4= K×Pe =20.16kW
Qjs4= Pjs4×tgφ=20。56kVar
Sis= √(Pjs2+Qjs2）=28.79kVa
Ijs=Sis/ 1。732×Ue=28。79/ 1。732×0.22=75.77A
（5）总计算负荷，干线同期系数取K=0.8
Pjs=K(Pjs1+Pjs2+ Pjs3+Pjs4）=201。51×0.8=161。21kW
Qjs= K（Qjs1+ Qjs2+ Qjs3+Qjs4）=199。8×0。8＝159.84 kVar
Sis= √（Pjs2+Qjs2)=227。02kVa
Ijs=Sis/ 1。732×Ue=319/ 1.732×0。38=344。95A
根据以上资料考虑工地用主导线为：
选用型号 VV223×240+2×120 线敷设。
塔吊机组 VV—3×185+2×95 DN125
钢筋机组VV-3×16+2×10 DN50
木工机组VV—3×25+2×16 DN70
照明 VV—3×16+2×10 DN50
3、选择容电器：经查电动机铭牌可知，搅拌机10KW额定电流21.8A;卷扬机7。5KW额定电流17A 起重机22KW额定电流46A。　　　振捣器2.8KW额定电流6。3A 回转电机3.5KW额定电流7.8A　　　行走电机7.5KW额定电流17A 打夯机1。1KW额定电流2。68A
取最大一台22KW　　　46A　　系数取1.5倍。
即总熔丝额定电流（A）＝1。5×46+21.8×+17+6。3×4+17×2+7。8+2。68×3＝182.84A
选DW10　　380V　　200A/3自动空气开关.
假设把施工现场分成三个回路，分别由三个配电箱供电,第一分配电箱卷扬机和打夯机，第二分配电箱搅拌机和振捣器，第三分配电箱塔式起重机，总漏电保护器安装在分配电箱中。
第一分配电箱设备选择:
计算负荷为：
1．卷扬机只有一台，K＝1　　　CosФ=0。65 tgФ=1。17
Pjs1=Kpe1=1×1。75KW
Qjs1=Pjs1×tgФ=7。5×1.17=8.78KVAR
2。打夯机:K＝0.7　　CosФ=0.8　　　　tgФ=0.75
Pjs2＝Pjs2＝0。75×（1。1×3）＝2.475 KW
Qjs2＝Pjs2×tgФ＝2。475×0。75＝1.8687 KVAR
总K∑＝0.9
P∑js= K∑(Pjs1+ Pjs2)=0。9×(7。5+2.475）=8。98KW
Q∑js= K∑（Qjs1+ Qjs2)=0.9×(8.78+1。868）=9.576 KVAR
S∑js=√P2∑js+Q2∑js =8。982+9.582=13.13KVA
I∑js=S∑js×103=13。13×103 =19.95A
√3×U √3×380
查表选XV293×2.5+1×1.5，允许载量流量为32A，直埋地.
选择熔断器,取1.5倍。
IRT＝1。5×17+2.68×3＝33。54A
选择PZ15　　　380V　　60A刀闸,熔体选40A保险片。
单机选择：
1．卷扬机：K＝1　　　CosФ=0。65 tgФ=1。17
Pjs=Kpe=1×7。5KW
Qjs=Pjs×tgФ=7.5×1.17=8。78KVAR
S∑js=√P2∑js+Q2∑js=√7.52+8.782=11。55KVA
I∑js=S∑js×103=11。55×103 =17.55A
√3×U √3×380
查表选XV293×1。5+1。5，允许载量流量为24A，直埋地。
选择熔断器，取1.5倍
IRT＝1.5×17＝25.5A
选开关HK1－40/3,熔体选30A即可。
选择漏电保护器：
I漏>1。4Ijs＝1.4×17.55＝24.57A
选DZ47L三级32A
漏电动作电流值选择：
I总＝1.5×30＝45mA,即选50mA即可。
漏电分断时间小于0。1s。
打夯机单机选择:K＝1　　　CosФ=0。8 tgФ=0。75
Pjs=Kpe=1×1。1＝1.1KW
Qjs=Pjs×tgФ=0.75×1。1=0.825KVAR
S∑js=√P2∑js+Q2∑js=√1.12+0。8252=1。38KVA
I∑js=S∑js×103=1。38×103 =2。1A
√3×U √3×380
查表选XV293×1.5+1.5,允许载量流量为24A，直埋地
选择熔断器，取2倍
IRT＝2×2。68＝5.36A
选开关HK1－20/3，熔体选10A即可.
选择漏电保护器:
I漏>1.4Ijs＝1.4×2.1＝2。94A
选DZ47L三级10A
额定漏电动作电流:取1。5倍.
I总≥1。5×30＝45mA即使50mA即可。
漏电分时间小于0.1s。
同理：第二分配电箱和第三分配电箱计算方法同。略
假设照明分成三个回路。
第一回路3KW,第二回路3KW，第三回路4KW，总计算电流：
Ijs= 10 =45。45A
0。22
选择断器，单相自动开关DZ12　　60A
选XV29　 Ijs= 10 =45.45A
0。22
漏电保护器选:
I漏〉1.4Ijs＝1.4×13.6＝19。04A
选DZL18二级额定电流为20A，额定剩余动作电流30mA,漏电分断时间小于0。1s。
第二回路同上
第三回路：
Ijs= 4 =18.2A
0.22
选XV29　3×1.5允许载流量为24A，直埋地选单相自动开关C45N20A
漏电保护器选:
I漏>1.4Ijs＝1.4×18。2＝25.48A
选DZ15L　32A二级额定漏电动电流30mA,额定漏电动作电流15mA，漏电分断时间小于0.1s.
系 统 图
Compact NT /3P/400A
总配电箱
Compact NT /3P/100A
Compact NT/3P/400A

Compact NT /3P/100A

Compact NT /3P/100A

Compact NT /3P/250A

塔吊配电箱
Compact NT /3P/250A

Compact NT /3P/100A
Compact NT/3P/400A

Compact NT /3P/100A

C65N/3P/63A

VIVG3P/63A

VIVG3P/63A
C65N/3P/63A

VIVG3P/32A
C65N/3P/32A
钢筋配电箱
Compact NT /3P/100A
C65N/3P/32A

VIVG3P/32A
C65N/3P/25A

VIVG3P/32A
C65N/3P/25A

VIVG3P/32A

VIVG3P/32A
C65N/3P/25A

C65N/3P/32A
木工配电箱
Compact NT /3P/100A
VIVG3P/32A
C65N/3P/32A

VIVG3P/32A

VIVG3P/25A
C65N/3P/25A

C65N/3P/25A

VIVG3P/25A
C65N/3P/25A

VIVG3P/25A

VIVG3P/25A
C65N/3P/25A
照明配电箱
Compact NT /3P/100A
C65N/3P/100A

VIVG3P/25A
C65N/3P/25A

VIVG3P/25A
C65N/2P/16A

C65N/2P/16A

临时用电安全技术措施
一、对于各种用电设备做好保护零线的连接。
二、明确安全用电压操作范围，对下列特殊场所使用安全电压。
1、有高温、导电、灰尘或灯具离地面2。4米等场所的照明电源电压不小于36伏。
2、在潮湿和易触及带电场所的照明电源电压不大于24伏。
3、在特别潮湿场所，导电良好的地面，锅炉或金属容器内的工作照明电源电压不大于12伏。
三、 选择漏电保护器
1、施工现场设两级漏电保护，而且两极漏电保护器的额定动作电流和额定漏电动作时间应作合理匹配，使之具有分级保护的功能。
2、开关箱中设置漏电保护器，安装在设备负荷线的首端处。同时做好保护接零。
3、开关箱的漏电保护器其额定漏电动作电流不大于30毫安，额定漏电动作时间应不大于0。1秒。
4、在潮湿和有腐蚀介质所使用的漏电保护器应采用防溅型产品,其额定漏电动作电流不大于15毫安。额定漏电动作时间应不小于0。1秒。
5、电器设备漏电保护器每10天进行一测试,接地电阻、重复接地每一季度测试一次,接地电阻测试不大于10欧姆,重复接地测试不大于4欧姆。
四、电器设备的设置应符合规范要求。
1、分配电箱与开关箱的距离不超过30米。开关箱与其控制的固定式用点设备的水平距离不超过3米。
2、配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度不小于1.5毫米.
3、配电箱、开关箱内的工作零线通过接线端子板连接，并应与保护零线端子板分设.
五、电器设备的安装防护应符合规范规定.
1、工程不得在高低压线路下施工，高低压线路下方不得搭设作业棚、建造生活设施或堆放构件、架具材料及其他杂物.
2、施工时架具的外侧边缘与外电架空线之间必须保持安全操作,当外电线路的电压为1千伏以下时，其最小安全操作距离为4米。上下脚手架的斜道严禁搭设在有外电线路的一侧，旋转臂架式起重机的任何部位或被吊物边缘与10千伏以下的架空线路边线最小水平距离不得小于2米。
六、电气设备的操作与维修人员必须符合要求。
1、持上岗证作业.
2、各类用电人员应做到：
a.掌握安全用电基本知识和所用设备的性能.
b.使用设备前按规定穿戴和配备好相应的劳动保护用品，并检查电器装置和保护设施是否完好。严禁设备带“病”运转.
c.停用的设备必须拉闸断电。锁好开关箱。
d.负责保护所用设备的负荷线、保护零和开关箱。发现问题及时报告解决。
e.搬迁或移动用电设备,必须经电工切断电源并作妥善处理后进行.
七、电气设备的使用与维修
1、施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查维修人员必须是专业电工。
2、检查、维修配电箱、开关箱时,必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌。严禁带电作业.
3、配电箱内盘面上应标明各回路的名称、用途，同时要做出分路标记。
4、配电箱和开关箱应指定专人负责，并应配锁。
5、电器箱内不允许放置任何杂物，并保持清洁。
八、施工现场的电缆线路
1、应采用穿管埋地或沿墙敷设，严禁沿地面明设。
2、埋地敷设的深度不小于0。6米,并在电缆上层均匀铺设不小于50毫米厚的细砂。然后覆盖砖等硬质的保护层。
3、橡皮电缆沿墙或电杆敷设用绝缘子固定
九、室内导线的敷设及照明装置
1、室内导线距地面高度不得小于2.4米
2、进户线在室外要用绝缘子固定，进户线过墙应穿好套管，距地面应大于2.5米。
3、金属外壳的灯具，外壳必须作保护接零。所用配件均应用镀锌件。
4、室外灯具距地面不小于3米。室内灯具不低于2。4米.
十、安全用电组织措施
1、建立临时用电施工组织设计和安全用电技术措施得体制，审批制度并建立相应的技术档案。
2、建立技术交底制度，并在技术交底上文字资料上履行交底人和被交底人的签字手续,并注明交底日期.
3、建立安全检测制度，从临时用电工程开始到工程竣工，定期进行检测。
4、建立安全用电责任制,对临时用电工程个部位的操作监护、维修分片、分块、分机落实到人。
5、强化安全用电领导体制，改善电气技术队伍素质。
十一、电气防火措施
1、合理配置、整定、置换各种保护电器。
2、在电器装置和线路周围不堆放易燃、易爆和强腐蚀介质,不使用火源。
3、配电室配置绝缘灭火器，并禁止烟火。
4、合理设置防雷装置.
十二、电气防火组织措施
1、建立易燃易爆物和强腐蚀介质管理制度。
2、建立电气防火检查制度，发现问题及时处理.
3、强化电气防火领导体制,建立电气防火队伍.
4
机 械 设 备 用 电 量
序号
机械或设备名称
型号规格
数量
国 别
产 地
制 造
年 份
额定功率
（KW)
用于施
工部位
1
塔 吊
QTZ63
2台
徐 州
2004
110kw
s20465 4FF1 俱39133 98DD 飝34391 8657 虗25014 61B6 憶Zh
主体
装饰
2
升降机
FYLS-2—236
4套
哈尔滨
2003
60KW
主体
装饰
3
砼输送泵
HBT60
1套
沈 阳
2001
67 kw
5"22335 573F 圿？29117 71BD 熽30457 76F9 盹27162 6A1A 樚21358 536E 卮
主体
4
砂浆
搅拌机
JZC350
2台
上 海
2004
6kw
主体
装饰
5
切断机
GQ-40
1台
长 春
1998
5。5kw
28671 6FFF 濿26438 6746 杆e38771 9773 靳26885 6905 椅31265 7A21 稡38687 971F 霟
主体
6
调直机
GX-12
1台
长 春
2000
3kw
主体
7
弯曲机
GQ—40
1台
长 春
1999
4kw
主体
>_v23675 5C7B 屻Ll20018 4E32 串29564 737C 獼
8
震捣器
15W
5台
北 京
2004
1.5kw
主体
9
震捣棒
6~12米
12个
北 京
2004

主体
10
电子称
SQL—2
Z21527 5417 吗 \4?i
1台
天 津
2000

主体
装饰
11
电 锯
MJ-225
2台
沈 阳
2000
5。5kw
主体
12
无齿锯
JH—50
2台
湖 南
23228 5ABC 媼38856 97C8 韈:A（37070 90CE 郎Ss
2000
2。2kw
主体
13
电焊机
AX-320
2台
广 东
2001
12kw
主体
14
对焊机
BX3—300—2
2
广 东
2004
46.8
b35284 89D4 觔l33860 8444 葄24483 5FA3 徣37878 93F6 鏶
主体
合 计

378.5
