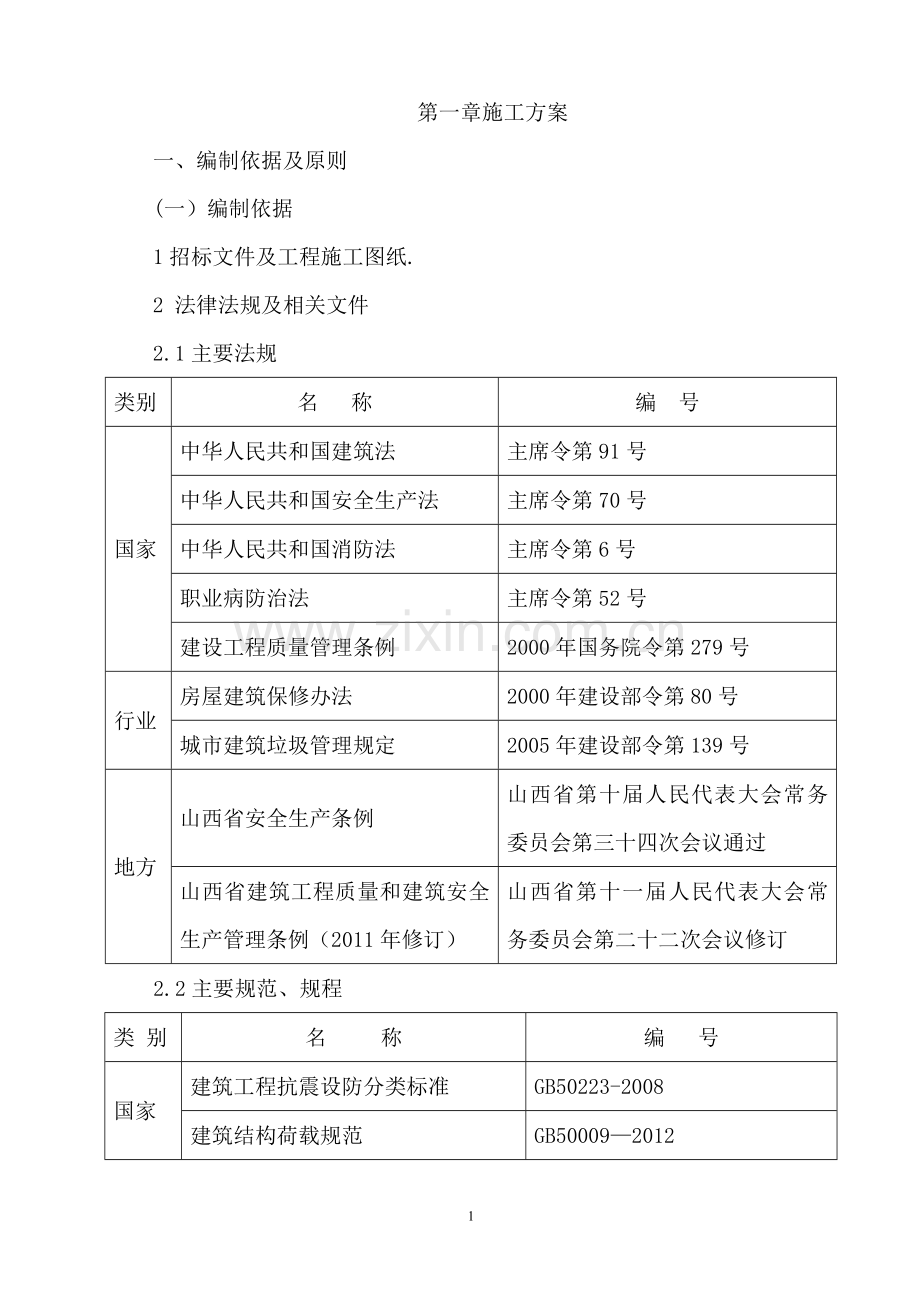

第一章施工方案
一、编制依据及原则
(一）编制依据
1招标文件及工程施工图纸.
2 法律法规及相关文件
2.1主要法规
类别
名 称
编 号
国家
中华人民共和国建筑法
主席令第91号
中华人民共和国安全生产法
主席令第70号
中华人民共和国消防法
主席令第6号
职业病防治法
主席令第52号
建设工程质量管理条例
2000年国务院令第279号
行业
房屋建筑保修办法
2000年建设部令第80号
城市建筑垃圾管理规定
2005年建设部令第139号
地方
山西省安全生产条例
山西省第十届人民代表大会常务委员会第三十四次会议通过
山西省建筑工程质量和建筑安全生产管理条例（2011年修订）
山西省第十一届人民代表大会常务委员会第二十二次会议修订
2.2主要规范、规程
类 别
名 称
编 号
国家
建筑工程抗震设防分类标准
GB50223-2008
建筑结构荷载规范
GB50009—2012

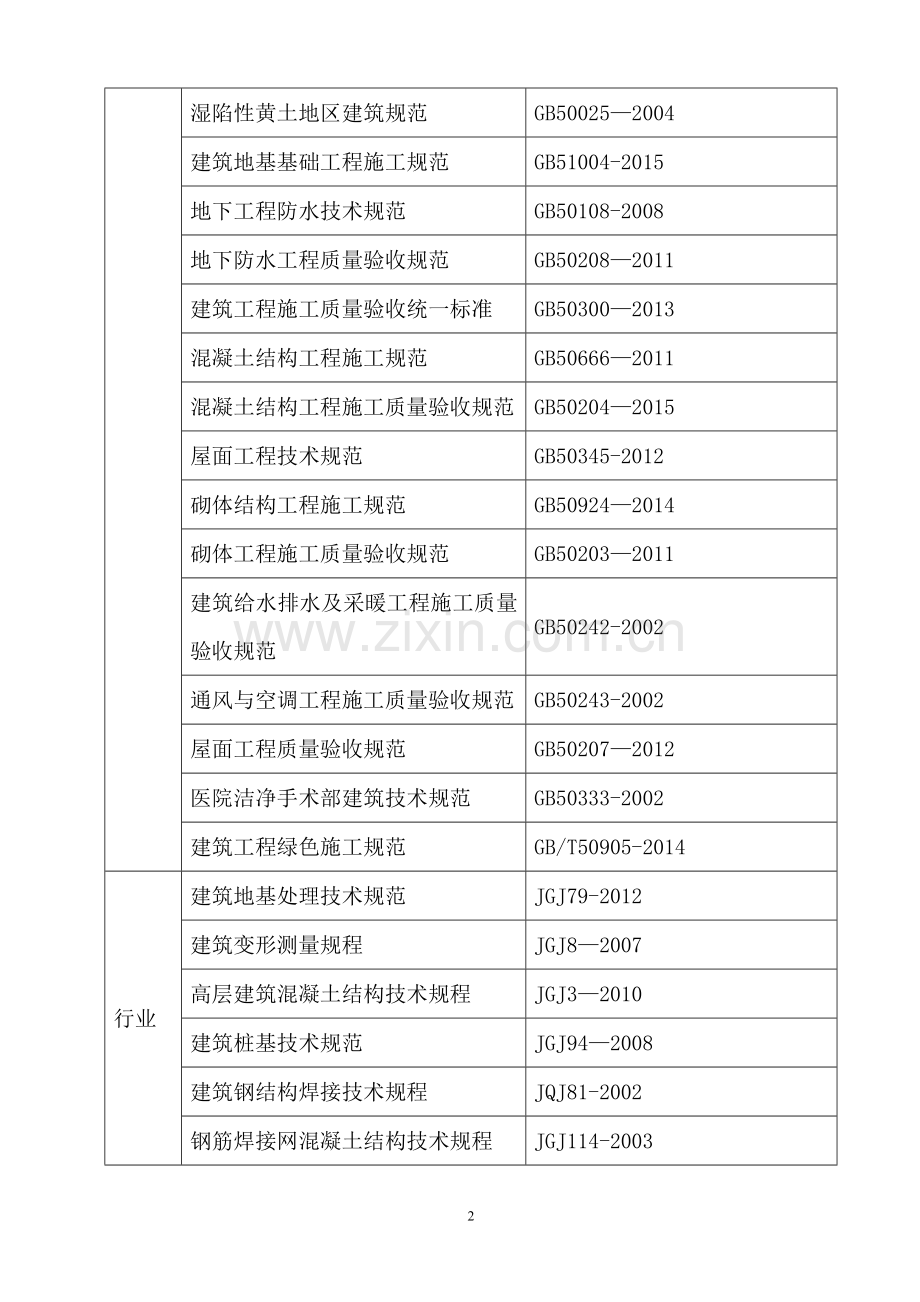

湿陷性黄土地区建筑规范
GB50025—2004
建筑地基基础工程施工规范
GB51004-2015
地下工程防水技术规范
GB50108-2008
地下防水工程质量验收规范
GB50208—2011
建筑工程施工质量验收统一标准
GB50300—2013
混凝土结构工程施工规范
GB50666—2011
混凝土结构工程施工质量验收规范
GB50204—2015
屋面工程技术规范
GB50345-2012
砌体结构工程施工规范
GB50924—2014
砌体工程施工质量验收规范
GB50203—2011
建筑给水排水及采暖工程施工质量验收规范
GB50242-2002
通风与空调工程施工质量验收规范
GB50243-2002
屋面工程质量验收规范
GB50207—2012
医院洁净手术部建筑技术规范
GB50333-2002
建筑工程绿色施工规范
GB/T50905-2014
行业
建筑地基处理技术规范
JGJ79-2012
建筑变形测量规程
JGJ8—2007
高层建筑混凝土结构技术规程
JGJ3—2010
建筑桩基技术规范
JGJ94—2008
建筑钢结构焊接技术规程
JQJ81-2002
钢筋焊接网混凝土结构技术规程
JGJ114-2003
钢筋机械连接技术规程
JGJ107—2010
滚轧直螺纹钢筋连接接头
JG163-2004
玻璃幕墙工程技术规范
JGJ102—2003，J208-2003
地方
建筑工程施工资料管理规程
DBJ04—214—2015
建筑工程质量检测管理规程
DBJ04—279-2009
建筑节能门窗应用技术规程
DBJ04—246—2006
建筑工程施工安全管理标准
DBJ04—253—2011
太原市绿色建筑标准
DBJ04—255-2007
公共建筑节能设计标准
DBJ04-241-2013
2。3主要图集
类别
名 称
编 号
国家
混凝土结构施工图平面整体表示方法制图规则和构造详图
11G101-1~3
混凝土结构施工钢筋排布规则与构造详图
12G901—1
钢筋焊接网混凝土楼板与剪力墙构造详图
04SG309
砌体填充墙结构构造
12G614—1
型钢混凝土结构施工钢筋排布规则与构造详图
12SG904—1
02系列结构标准图集
02G01～08
2。4主要标准
类别
名 称
编 号
国家
混凝土质量控制标准
GB50164-2011
混凝土强度检验评定标准
GB/T50107—2010
建筑施工场界环境噪声排放标准
GB12523-2011
国家建筑绿色施工评价标准
GB/T50640—2010
绿色建筑评价标准
GB/T50378-2014
2。5其他
序号
名 称
1
GB/T19001—2008(idtISO9001)《质量管理体系要求》和公司质量管理手册、质量管理程序文件
2
GB/T24001—2004（idtISO14001）《环境管理体系 规范及使用指南》和公司环境管理手册、环境管理程序文件
3
GB/T28001—2011~OHSAS18001《职业健康安全管理体系 要求》和公司职业健康安全管理手册、职业健康安全管理程序文件
4
建设部建字[2000]211号《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》
（二）编制原则
1、以满足施工合同为基本原则。
2、坚持在实事求是的基础上，力求技术先进、科学合理、经济实用的原则。
3、紧密结合本工程的特点及难点,依靠先进的科学技术和现代化管理手段，实行动态管理并动静结合的原则。
4、以满足合同目标及设计意图的实现,突出快速、有序、优质、高效的施工特点。
5、紧紧围绕保证施工工期、质量，降低工程造价，确保施工过程安全生产,实现文明施工的目的。
二、工程概况
(一）工程建设概况
（二)结构概况
13。钢材：
13。1钢筋采用HPB300级钢筋；HRB335级；HRB400级。
13.2钢板采用Q235-B、Q345-B钢。型钢：Q235B钢、Q345B钢.
13。3吊钩、吊环均采用HPB300级钢筋，严禁采用冷加工钢筋。
14。隔墙:±0.000以下采用蒸压粉煤灰砖，用M10水泥砂浆砌筑；±0.000以上采用加气混凝土砌块，用Mb5.0混合砂浆砌筑。当采用砖时，其强度等级不低于MU15；当采用加气混凝土砌块时，其强度等级不低于A3.5；
15.钢筋保护层厚度
类别环境
板、墙
梁、柱
一
15
20
二a
20
25
二b
25
35
当混凝土强度等级不大于C25时,表中保护层数值应增加5mm。基础混凝土保护层厚度40mm。
(二)施工条件
现场“三通一平”工作由建设单位组织实施。建设单位提供施工用电的接驳位置。施工用水采用自来水供应.现场布置施工必须的临时设施、木工加工场地、钢筋加工场地及材料库房，施工现场办公室设置在场地东侧。当地雨期为每年的6～9月份,冬期施工期限划分原则是：当室外日平均气温连续5天稳定低于5℃即进入冬期施工，当室外日平均气温连续5天高于5℃即解除冬期施工。当未进入冬期施工前，突遇寒流侵袭，气温骤降至0℃以下时,为防止负温产生受冻，亦应按冬期施工的相关要求对工程采取应急防护措施.
（三）工程特点与难点
1、施工难点与技术分析、措施
1.1、三区之间伸缩缝620mm宽,模板支设方法是一个技术措施考虑的重点.
1.2、屋面防水及卫间防水施工作为质量重点监控部位。
1.3、层高高，各区段结构形状不一,阴阳角较多，确保外立面阴阳角垂直，位置准确是一个施工质量及技术控制重点。因此在施工中严格控制轴线、标高及测量放线工作。
1。4、本工程结构及装修施工将在雨季施工，雨季施工混凝土质量将是我方控制重点.
2、施工管理的重点与难点
2.1、本工程分为。.。,这就给整个施工平面布置、安全生产管理、文明施工管理及各区段材料的统筹安排及调配使用造成一定困难,对施工单位的管理、协调、组织能力要求较高。
2。2、工期紧张：业主对工程严格按合同工期进度控制，施工过程工期计划的保证措施是一个管理重点.
2。3、该工程工种、工序较多，故一次投入的设备、材料、机械、劳动力比较大。该工程平行、立体交叉施工的作业面比较多。
2.4、对于本工程的重点我们在施工部署、安排和施工方法中采取有效的管理措施和技术措施，使工程在保证质量的基础上按期完成任务.
三、施工部署
(一)工程目标
1、工期目标：总工期为...天，从。。。开始至。。。.日交付业主投入使用.
2、质量目标：确保单位工程质量达到国家质量验评标准合格。
3、安全目标：杜绝重大伤亡事故的发生,进场安全教育率达到100％.
4、档案目标:竣工后的工程技术档案资料达到真实、完整、齐全,符合档案管理标准及建设单位归档要求。
5、文明施工目标：认真贯彻执行建设部《建设工程施工现场管理规定》,争创山西省安全文明标准化工地。
(二)目标实施
1、工期目标
为使各单体工程早日竣工并投入使用，为业主提供最优质服务,公司在人员组织、施工工艺、设备投入、材料供应等方面进行精心布置、精心施工，确保在计划规定的时间内完成本期工程中的全部工程量,并将有效的时间分解至结构工程和装修工期。
本工程安装系统较多，施工工期短,工序衔接紧促.因此要密切配合土建单位,以土建单位工期为依据，合理安排施工进度,将各工序穿插于土建施工全过程，孔洞预留及时到位，隐蔽工程保证质量,成品半成品防护到位，保证工程按期交工。
2、质量目标
根据该工程的建筑结构特点,以及建设单位的要求,我公司必须优质、高效地完成施工任务.在施工过程中，严格按照GB/T19001—2008标准及程序文件执行，实行全面质量管理方法.明确规定各部位工作人员职责权限、各负其责。项目部成立以项目经理为组长的攻关型质量管理小组，编制出针对性强的质量创优设计,制定出各单位工程的分部分项目标值.
2.1、本工程质量目标合格工程.各分部分项工程均按《建筑工程施工质量验收统一标准》执行。
2。2、各班组均建立和完善内部的自检制度，做到工程质量在班组有自检、有控制、有记录。工地设有专职质量检查人员,随时监督、检查及验收分项工程的检验批。
3、现场管理目标
3.1、绘制施工平面图。将办公、生活区合理布置在场地内,并做好现场总体排水、运输通道的考虑。
3.2、根据用电线路设计，敷设现场线路，布置控制柜箱.
3.3、生产、消防、生活用水通过计量配管，按规定设置.水管埋在冰冻线下，并砌筑闸门窨井，以便维修。
3。4、修筑现场主要道路及消防道路,使之适当高出地面并硬化，路面向两侧排水并设路边排水沟。
3.5、规划降水、雨水、污水,组织排水线路，向场外排水。
3。6、根据引入的坐标,水准点布置施工测量控制桩，并按规范要求设置。施工前作出施测方案及测桩控制图。
3。7、消防栓位置设在主要通道及有火源、易燃品仓库附近，并有醒目标记。
3。8、场地料场、钢筋加工场地、进场主要道路进行硬化.
3.9、本工程现场管理要求达到《建筑施工安全标准化工地》标准,现场准备工作和所搭设施，均要符合建设部《建筑施工安全检查标准》、《建筑工程现场综合考评实施细则》的要求，按ISO14001、OHSAS18001管理体系标准认证要求，进行规划现场和安全防护作业。
3.10、塔吊、物料提升机、外脚手架四周做好排水坡度，防止积水，脚手架立杆下垫木架板，大风雨过后检查安全性后再使用，确保安全生产。
4、施工环境目标
现代社会环境保护尤为重要。我公司在保持以往文明施工优良传统下，针对本工程制定更加严谨的环境保护措施.在确保工程质量和工期的前提下，树立现场全体员工环保意识,自觉保护公共设施,最大限度减少对环境的污染.
5、安全目标
完善安全措施,提高安全意识，施工中跟踪控制检查到位，消除隐患,防患于未然，杜绝死亡和重伤事故发生，月工伤频率控制在1。5‰以下,一次通过省市安全生产监督部门的安全达标认定，争创山西省安全文明标准化工地。
6、服务目标
服务周到、业主满意、信守合同，认真协调与有关各方面的关系，接受并积极配合业主和监理对工程质量、工程进度、计划协调、现场管理的控制与监督。
（三）与各单位间的协调
1、与建设单位的协调
1.1、按照总进度计划制定的控制节点，组织协调工作会议，检查本节点实施的情况，制定、修正、调整下一个节点的实施要求。
1.2、会同业主代表定期（半月)或不定期地组织对工程节点、工程质量、现场标准化、安全生产、计量情况、工程技术资料、原材料、电器设备等的检查制定必要的奖罚制度，奖优罚劣，直至合同终止.
1。3、在业主支持下，项目经理参与施工协调会，一般情况下以周为单位进行协调。
2、与设计单位的协调
2。1、根据设计意图和图纸要求，编写切实可行的施工实施方案并报建设单位和监理工程师审核批准,方案应包括施工中可能出现的各种结构施工情况.
2。2、参与施工图审查，协调发包方、建筑师、供应商提出建议，完善设计内容和设备物资选型。
2。3、对施工中出现的情况，除按设计院、监理工程师的要求及时处理外还应积极修正可能出现的设计错误，并会同建设单位、设计院、监理方按照总进度与整体效果进行验收,并进行基础和主体分部的验收、中间验收及竣工验收等。
2.4、协调设计院诸如因管道并列等原因引起的标高、几何尺寸的平衡协调工作.
3、与监理单位的协调
3.1、在施工全过程中，严格按照经业主及监理工程师批准的施工组织设计、施工方案进行施工质量的管理。在项目部范围内自检互检的基础上，接受监理工程师的验收检查,并按照监理要求,予以整改。
3.2、贯彻执行建立的质量控制、检查、管理制度，贯彻企业质量方针,落实合同的各项条款是我们的职责，任何工作失职、失误均视为我单位的工作失误.杜绝现场施工不服从监理工作的不正常现象发生，使监理工程师的一切指令得到全面执行。
3。3、所有进入现场的成品、半成品、设备、材料、器具,均应主动向监理工程师提交产品合格证和质量保证书,按规定使用前需要进行物理力学性能试验检测的材料，主动提交检测结果报告,使所用材料、设备不给工程造成质量隐患。
3。4、按部位或分项、工序进行质量验收，严格执行“上道工序不合格，下道工序不施工”的准则，使监理工程师能顺利开展工作。对可能出现的工作意见不一致等情况,遵循“先执行监理的指导意见后予以协商统一"的原则，在现场质量管理工作中，维护好监理工程师的权威性。
（四)施工配合
1、施工单位的配合
本工程正式进场前应根据现场实际情况做好衔接和配合工作,以保证进场后工作顺利开展，并避免不必要的资源浪费.我公司技术人员提前同建设单位和有关单位联系,掌握详细资料和现场实际情况，并提供我公司针对本工程的详细施工方案，提出有利于后续工作开展的具体措施.
2、安装各工种之间的配合
为了确保施工顺利进行，施工前期应做好充分的技术准备工作.开工前，项目技术负责人组织各专业施工员依据施工图及现场具体情况对管线进行综合布局，并绘制断面图，明确各专业设备、管线的具体位置和标高，尤其应重点进行的综合布局设计、标准层的样板间设计,经甲方认可后方可全面进行施工。各专业施工顺序应服从项目部的安排.
各工序完工后要做好工序交接和成品保护.
设备试运转和调试的配合，调试阶段组建调试小组，抽调各专业人员参加，统一安排调试工作。
3、安装与土建的配合
项目施工人员进驻现场后,应认真熟识图纸，统计预留预埋件的规格尺寸、安装部位、技术要求、数量等，在图纸做好标识,并与土建有关技术人员进行核对，不得有误。制作与安装应有专业班子负责,在土建施工过程中积极配合，严格控制安装质量，同时不得随意损伤建筑结构、钢筋,土建混凝土捣制时应防止套管的位移及电管的损坏。箱体位置现场与土建商定后由土建留孔。
（五）成品保护的配合
1、通过业主与各施工单位协调共同搞好成品保护。项目经理部根据现场实际情况编制成品保护措施，要求各施工单位不得扳动已安装好的管线、开关、阀门等。未交工的厕所不得使用，不得随意取走管堵。易损坏的灯具、卫生器具等在土建门窗已安装后再进行安装。同时，要求安装施工时应注意对墙面、吊顶的保护，避免污染与损坏。
2、本工程成品保护的重点是预埋管的保护，应编制相应的作业指导书.
3、为了保证管井内管道施工质量与美观,要求有内粉刷要求的管井内的管道，待内粉刷完毕后施工，施工时不应污染墙面。无内粉刷的管井管道安装完毕后，应临时封闭，严禁作为建筑垃圾、排水通道。
四、施工准备
1、技术准备
1。1、图纸会审准备
首先熟悉图纸，了解设计意图，做好图纸会审，把技术问题解决在施工之前。
1。2、施工图预算准备
编制施工图预算,提出各项材料、需用量计划，并编制进度计划和生产要素需用计划，落实并组织生产要素进场。
1。3、施工组织设计及专项施工方案准备
根据设计要求和施工组织设计,各专业编制施工方案和工作计划；再根据施工方案编制各项工程技术交底,施工前向工人进行交底，形成施工组织设计→方案措施→交底 ,三个不同层次的作战安排。编制内容应具有指导性、针对性、可操作性、严肃性。
1。4、试验计划
1。4.1、钢筋原材
在钢筋进场时,索取钢筋合格证,收集钢筋标识牌，并按要求核对检查。试验时，同一厂别、同一炉批号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批取样。每一验收批取2根拉伸，2根弯曲，3根重量偏差,在任一盘中任一端截去1000mm后切取试件。
1.4。2、电弧焊
现场取样，每一至二层楼同接头型式，同钢筋级别的接头300个为一验收批,不足300个也为一验收批。试件从成品验收批中随机截取3个接头进行拉伸试验。当试验结果不符合要求时再取6个试件进行复试。施工前检查焊工证书，索取其复印件，并进行工艺检验。
1.4。3、闪光对焊
在同一台班内，同一焊工，按同一参数，可在一周内累计计算，完成的300个同级别、同直径钢筋焊接接头作为一批，不足300个也按一批计。每批从成品中切取3个拉伸试件，3个弯曲试件作为样品。施工前检查焊工证书，索取其复印件，并进行工艺检验。
1.4.4、电渣压力焊
在现浇钢筋混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过连续二楼层中300个同牌号钢筋接头作为一批，当不足300个接头时，仍应该作为一批；每批随机切取3个接头试件做拉伸试验；施工前检查焊工证书,索取其复印件，并进行工艺检验。
1。4.5、直螺纹连接
在现浇钢筋混凝土结构中,应以500个同牌号钢筋接头作为一批；当不足500个接头时，仍应该作为一批；每批随机切取3个接头试件做拉伸试验；施工前检查焊工证书,索取其复印件，并进行工艺检验。
1。4。5、混凝土
1。4。5.1、标养试块留置:每100m3相同配合比的混凝土，取样不少于一次；一个工作班的相同配合比的混凝土不足100m3时取样也不少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000m3时，交货检验试样每200m3混凝土取样不得少于一组。
1.4.5.2、同条件养护试件留置：同条件养护试件由各方在混凝土浇筑入模处见证取样。同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。
1。4。5.3、有抗渗要求的混凝土应留置检验抗渗性能的试块，留置原则：对连续浇筑混凝土每500 m3应留置一组抗渗试块,每组6个试块.
1。4.6、水泥
在水泥进场时，索取水泥合格证和出厂检验报告，并认真核对检查。试验时，对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥，以一次进场的同一出厂编号为一批，且总重量不超过200T(袋装）取样应有代表性，可以从20个以上不同部位的袋中取等量样品的水泥，经混拌均匀后称取不少于12kg.使用部位:砌体、内墙抹灰、室内地面工程等。
1.4.7、砂子
以同一产地、同一规格每400 m3为一验收批，不足400 m3也按一批计，每一验收批取样一组（20kg）在砂堆上取样，取样部位应均匀分部。取样前先将取样部位表面铲除,然后由各部位抽取大致相等的砂共八份，组成一组样品。使用部位：砌体、内墙抹灰、找平工程、室内地面工程等.
1.4。8、碎石
以同一产地、同一规格每400m3为一验收批，不足400m3也按一批计，每一验收批取样一组（40kg或80kg）.在料堆上取样，从五个不同的部位抽取大致相等的试样取样15份,每份5～40 kg，缩分成一组样品。使用部位:地面、屋面、散水、台阶细石混凝土。
1。4。9、砂浆
以同一砂浆强度等级，同一配合比,同种原材料每一楼层或250 m3砌体为一个取样单位,每取样单位标准养护试件的留置不得少于一组。结构验收前,工程中所用的各品种、各强度等级的砂浆试块都应分别进行统计评定。
1.4。10、蒸压加气混凝土砌块
同品种、同规格、同等级的砌块，以10000块为一批，不足10000块也为一批.从尺寸偏差外观检验合格的砌块中，随机抽取砌块，制作3组试件进行抗压强度试验，制作3组试件做干体积密度检验.
1.4。11、回填土
土方回填按回填料、工艺、分层、分区段划分,由施工单位会同监理单位在施工前确定。
检验方法：按规定或环刀法取样测试，不满足要求随时返工。
1.4.12、回弹法检测混凝土抗压强度
1。4。12.1、结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定:
①单个检测：适用于单个结构或构件的检测。
②批量检测:适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件，按批进行检测的构件，抽检数量不得少于同批构件总数的30％且构件数量不得少于10件。抽检构件时，应随机抽取并使所选构件具有代表性。
1.4.12.2、每一结构或构件的测区应符合下列规定：
①每一结构或构件测区数不应少于10个，对某一方向尺寸小于4。5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。
②相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。
③测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面.
④测区宜选在构件的两个对称可测面上，也可选在一个可测面上,且应均匀分布。在构件的重要部位及薄弱部位必须布置测区,并应避开预埋件。
⑤测区的面积宜大于0。04。
⑥检测面应为混凝土表面，并清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面,必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑.
⑦对弹击时产生颤动的薄壁、小型构件应进行固定.
1.4.13、结构实体钢筋保护层厚度检验
对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验;对悬挑梁类、板类构件应各抽取构件数量50％进行检验。钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，—5mm。
结构实体钢筋保护层厚度验收合格应符合下列规定：
（1)当全部钢筋保护层厚度检验的合格点率为90％及以上时，钢筋护层厚度的检验结果应判为合格；当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验.
(2）当按两次抽样总和计算的合格点率为90％及以上时，钢筋保护层厚度的检验结果仍应判为合格.
（3)每次抽样检验结果中部合格点的最大偏差均不应大于允许偏差的1。5倍.
检测方法：本工程钢筋保护层厚度的检测方法采用非破损法，检测所用仪器应经过计量检验,检测误差不应大于1mm。
1。4.14、节能保温
1.4。14.1、锚固件固定保温一体板（80厚真金板）：同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；单位工程建筑面积在20000m2以上时各抽查不少于6次，每组规格为500mm×500mm。
1。4.14。2、岩棉板屋面保温系统:
（1）试验项目:保温材料的导热系数、密度、抗压强度或压缩强度
（2)取样标准：同一厂家同一品种的产品各抽查不少于3组.
(3）取样方法：每组取样数量为2㎡。
1.4。15、自粘式高聚物改性沥青防水卷材
按同一品种、牌号和同一规格10000㎡为一批。在每批产品中随机抽取5卷进行（卷重、面积、厚度与外观）检查。物理力学性能包括（拉力；最大拉力时延伸率;钉杆撕裂强度;低温柔度;耐热度;渗油性)。使用部位:基础、屋面
1.5、隐蔽验收记录准备
表1-1 隐蔽验收记录准备表
序号
项 目
内 容
1
地基基础工程与主体结构工程隐检
土方工程:基槽清理、房心回填前基底清理、标高情况等
基础工程：基础承台（梁)、墙、柱、等钢筋绑扎、直螺纹连接
主体结构工程：各层墙、暗柱、梁、顶板、楼梯挑檐、阳台等钢筋绑扎、焊接连接
施工缝、穿墙套管、埋设件等设备形式和构造
地下防水层的各层做法
2
建筑装饰装修工程隐检
各层地面工程基层
各层抹灰工程基层
厕浴间防水层的各层的基层分别进行隐蔽检查
各层轻质隔墙工程
各层饰面板(砖)工程的基层
各层细部工程
3
建筑屋面工程隐检
检查基层、找平层、保温层、防水层、隔离层材料的品种、规格、厚度、铺贴方式、搭接宽度、接缝处理、粘结情况；附加层、天沟、檐沟、泛水和变形缝细部做法、隔离层设置、密封处理部位等
4
施工测量记录
工程定位测量记录
基槽验线记录
各楼层平面放线记录
建筑物垂直度、标高测量记录
各层结构施工缝留置方法、位置、接茬处理等
依据现行施工规范，对于其他设计工程结构安全,实体质量及建筑观感，需作质量预控的重要工序
1.6、样板施工准备
表1-2 样板施工准备表
序号
项目名称
部位
备注
1
钢筋绑扎、模板安装、混凝土浇筑
地上三层
以实际发生时间为准
2
室内装修
地上三层
1.7、技术、安全交底准备
由工长进行交底时要结合具体操作部位、关键部位的质量要求、施工方法及注意事项,而进行详细技术交底。工长向班组交底时要重点讲明本工种的质量标准、技术要求和操作重点，必要时予以示范。
1.7。1、技术交底
表1-3 技术交底表
序号
交底内容
序号
交底内容
1
土方开挖
19
机房层钢筋加工安装
2
基础垫层混凝土
20
机房层模板安装与拆除
3
地下室防水
21
机房层混凝土
4
防水保护层混凝土
22
电渣压力焊
5
基础钢筋加工、安装
23
闪光对焊
6
基础混凝土
24
电弧焊
7
基础模板安装与拆除
25
外防护脚手架安拆
8
室内回填土
26
雨期施工、冬期施工
9
地下室钢筋加工、安装
27
卸料平台
10
地下室混凝土
28
砌筑工程
11
地下室模板安装与拆除
29
构造柱、墙压筋
12
室外回填土
30
顶棚工程
13
一层钢筋加工、安装
31
内墙抹灰工程
14
一层模板安装与拆除
32
外墙抹灰工程
15
一层混凝土
33
外墙保温工程
16
2—21层钢筋加工、安装
34
楼地面工程
17
2-21层模板安装与拆除
35
屋面工程
18
2-21层混凝土

以上内容需编制安全交底。
1。7.2、安全交底
表1—4 安全交底表
序号
交底内容
序号
交底内容
1
塔吊安拆
6
起重指挥人员
2
大风天气
7
现场临时用电
3
电焊机
8
升降机安拆
4
木工圆锯、手工锯
9
搅拌机安拆
5
施工人员进场
10
外防护脚手架拆除
以上内容需根据现场实际情况编制
1。8、各项施工方案编制计划准备
施工方案编制计划表
序号
名称
计划编制时间
1
临建设施施工方案
。
2
施工测量方案

3
检验试验方案

4
土方开挖及基坑支护方案

5
扬尘治理方案

6
质量创优策划

7
桩基工程施工方案

8
地基处理施工方案

9
塔吊安装与拆除施工方案

10
群塔作业施工方案

11
质量通病防治措施

12
样板实施策划

13
实测实量方案

14
钢筋工程施工方案

15
模板工程施工方案

16
混凝土工程施工方案

17
地下防水工程施工方案

18
土方回填施工方案

19
电气工程施工方案

20
给排水工程施工方案

21
雨季施工措施

22
脚手架工程施工方案

23
砌体工程施工方案

24
安全文明标化实施方案

25
绿色施工方案

26
应急预案

27
装饰装修施工方案

28
屋面工程施工方案

29
钢结构工程施工方案

30
暖通工程施工方案

31
冬期施工措施

1。9、质量计划
土建部分为4个分部.在整个工程质量控制中，严格按照施工工序，每道工序进行严密的质量跟踪检查,自检、互检、专检。成立一个QC质量管理活动小组,做到职责分明、全员负责、落到实处.
1。10、坐标点及高程的引测
会同建设单位接收坐标点及水准点，并引入现场,作好永久性测量基准点.
2、生产要素准备
2。1、人员
组织精良的项目班子，并立即就位，配备高素质的管理人员.根据工程量及进度计划安排向公司总部提出劳动力需用计划,按期组织进场.
2。2、机械设备
根据施工进度计划,作好各种机械设备的检修、试车、保养工作并运输进场。
2.3、周转工具
按施工方案配制足够数量的覆膜多层板、木模板、脚手架、扣件、顶丝等料具.
2。4、材料
组织地材货源、取样送检，外购材料定购定货。
3、现场准备
3.1、现场平面布置
绘制施工平面图，合理安排,作好现场总体排水、运输通道的考虑。
3.2、施工临时用电
根据用电线路设计，敷设现场线路，布置控制柜箱。
3.3、施工临时用水
生产、消防、生活用水通过计量配管，按规定设置.水管埋在冰冻线下，并砌筑闸门窨井，以便维修。
3。4、施工现场道路
修筑现场主要道路及消防道路,使之适当高出地面并硬化，路面向两侧排水并设路边排水沟.
3.5、施工现场排水
规划降水、雨水、污水，组织排水线路，向场外排出。
3。6、安全文明施工
强化安全保卫，按文明施工管理要求修筑围墙，场内醒目处挂设“三图七牌六标".
五、施工流水组织
1、施工阶段与流水段划分
1。1根据工期要求及施工特点，每个区段分别组织施工，每个区段划分为三个施工阶段：基础工程、主体结构工程、建筑装饰装修及屋面工程。
1。2为加快工程进度，提高周转料具及机械设备的使用效率，依据结构平面设计特点，且根据图纸要求（先施工A区，待A区施工完成后再施工B、C区)，组织合理的施工顺序，装修阶段以楼层划分施工段。
2、中间验收：本工程中间验收分两次进行结构验收,第一次验收地基与基础分部，第二次验收主体结构分部。砌筑工程在主体结构施工到十二层时及时插入施工,初装修在砌体砌筑后分阶段、分层进行，初装修工程及水电管道安装采取交叉作业；精装修在屋面防水工程完成后从上往下进行。各工序大面积展开前先做样板间，验收合格后全面进行。
六、总体方案设想
1、测量放线、沉降观测方案：现场成立以项目工程师为首的测量小组，根据本工程特点及规范要求在轴线控制、测点布置、仪器配备、测量方法等方面进行策划,编制测量方案，布置永久性控制桩及水准点，配备激光经纬仪、激光铅垂仪及水准仪等先进的测量设备，严格按照图纸及测量规范组织施工.
2、模板方案设计：按照清水砼质量标准要求,板采用竹胶板.
3、钢筋工程
３。1工艺流程:
运至现场
绑 扎
连 接
验 收
下道工序
取 样
试 验
翻 样
加 工
计 划
进 场
原材取样
试 验
进 场
进 场
试 验
原材取样
进 场
计 划
计 划

试 验
原材取样
进 场

进 场
翻 样

加 工

合格

３.2钢筋连接方案:剪力墙水平钢筋HPB300级钢筋及直径14以下的HRB335级钢筋采用绑扎搭接，直径14以上的HRB335级钢筋、HRB400级钢筋采用焊接连接，HPB300级采用E43，HRB335级钢筋、HRB400级钢筋采用E50焊条，框架梁、柱及剪力墙端、暗柱竖向钢筋Φ20以下采用闪光对焊和电渣压力焊连接，Φ20及以上采用直螺纹连接.
３。3钢筋保护层：现浇板上层网片及负弯矩筋采用Ø8马凳支设，下层网片采用成品垫块进行支设,柱采用工程塑料垫块，剪力墙采用梯型筋进行支设。
４、混凝土工程施工方案：混凝土均采用商品混凝土，科研临床楼和全科医生临床培养基地各采用一台HBT60混凝土输送泵和一台HG-30布料杆进行浇筑。
５、脚手架方案:主体结构施工阶段，外围自二层起搭设外挑脚手架,外挂密目网，间隔两层满铺脚手板设水平护网,各层柱、梁、板分别搭设满堂脚手架，内墙砌筑使用里脚手架，外装修使用双排脚手架，室内装修、吊顶采用活动式组合脚手架。
6、屋面程在原设计的基础上按照施工规范的要求进一步进行细部节点优化设计,确保屋面工程。
七、各分部分项的施工方案
（一)施工测量、放线控制方案
1、平面控制网测设
1.1场区平面控制网布设原则
1。1.1平面控制应先从整体考虑，遵循先整体、后局部,高精度控制低精度的原则；
1。1。2布设平面控制网首先根据设计总平面图，现场施工平面布置图;选点应选在通视条件良好、安全、易保护的地方;
1。1。3桩位用混凝土保护,需要时用钢管进行围护，并用红油漆作好测量标记。如图右所示：
分钉
木桩
轴线控制桩标识牌
钢管
测量控制点埋设及标识示意图

1。2建筑物的平面控制网
采用全站仪，根据业主所提供的引入点,使用极坐标法，在建筑物四周引入控制点，以这些基准点引测各区的角点，建立建筑物平面矩形控制网.
2、高程控制网建立
2。1高程控制网的布设原则
为保证建筑物竖向施工的精度要求,在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准基点，采用DSC432精密水准仪（精度1mm/km往返测）对所提供的水准基点进行复测检查，校测合格后,测设一条附合水准路线,联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。高程控制网的精度,采用三等水准的精度。
在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，进行联测,测出场区半永久性点的高程,该点也可作为以后沉降观测的基准点。
2。2高程控制
将测量偏差控制在规范允许的范围内，及时准确地为工程提供可靠的高1
程基准点,紧密配合施工，指导施工.
1、粗钢筋；2、回填土；
3、混凝土
1500
1
2
3
150
2。2。1平面高程控制网的施
将甲方提供水准点复检合格后组成闭合环，
采用双仪高法进行引测。
2。2。2基准点埋深及形式
在本工程中，水准点做法如右图所示：
2.2.3技术要求
水准线路应按附合路线和环形闭合差计算,每千米水准测量高差全中误差,按下式计算：MW =
式中MW-—高差全中误差（mm）；
W——闭合差(mm）；
L—-相应线路长度;
N--附合或闭合路线环的个数。
采用三等水准测量，具体要求如下表：
水准仪型号
观测
次数
视线长 度
水准尺
前后视距差（m）
前后视距差累计(m)
视线离地面最小高度（m）
数误差(mm)
一测站高差较差（双仪高法）(mm）
闭合差（mm)n为测站L为公里数
DSC432
往返各一次
≤50
铟钢尺
3
6
1。5
≤1
1。5
12√L
2.2.4成果的处理及复测周期
每一测站观测成果应于观测时直接记录于三、四等水准测量手薄中,不得记于其它纸张上最后进行转抄，每一测站观测完毕，立即进行计算和校核，各项校核数据都在规范允许范围内,方可将仪器转入下一站。由于本工程水准网简单，只进行简单的高差改正即可。
各高程基准点的复测工作，每一月进行一次.
2。2。5标高点的竖向传递
用水准仪、塔尺及
