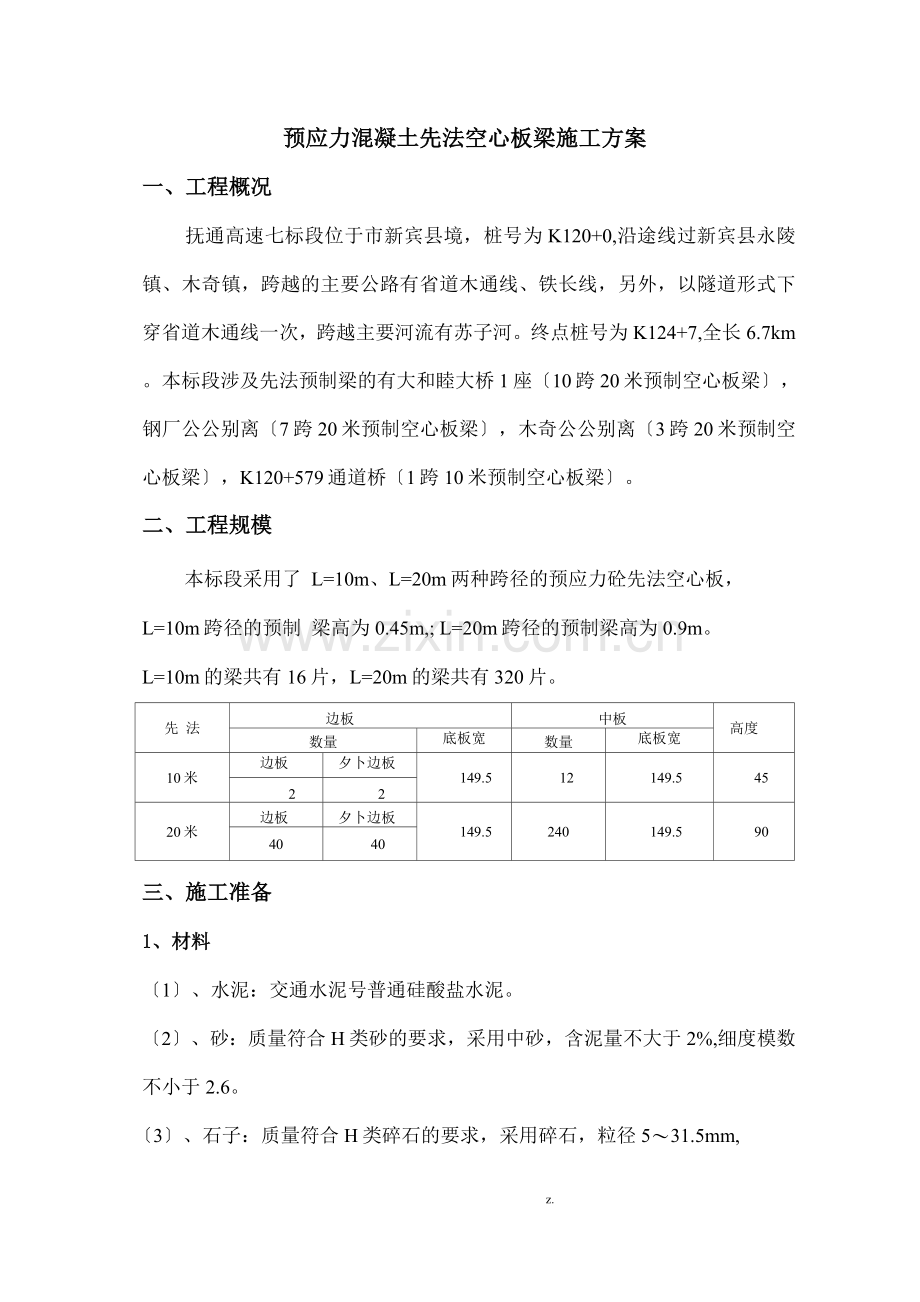

预应力混凝土先法空心板梁施工方案
一、工程概况
抚通高速七标段位于市新宾县境，桩号为K120+0,沿途线过新宾县永陵镇、木奇镇，跨越的主要公路有省道木通线、铁长线，另外，以隧道形式下穿省道木通线一次，跨越主要河流有苏子河。终点桩号为K124+7,全长6.7km。本标段涉及先法预制梁的有大和睦大桥1座〔10跨20米预制空心板梁〕，钢厂公公别离〔7跨20米预制空心板梁〕，木奇公公别离〔3跨20米预制空心板梁〕，K120+579通道桥〔1跨10米预制空心板梁〕。
二、工程规模
本标段采用了 L=10m、L=20m两种跨径的预应力砼先法空心板，
L=10m跨径的预制 梁高为0.45m,; L=20m跨径的预制梁高为0.9m。
L=10m的梁共有16片，L=20m的梁共有320片。
先 法
边板
中板
高度
数量
底板宽
数量
底板宽
10米
边板
夕卜边板
149.5
12
149.5
45
2
2
20米
边板
夕卜边板
149.5
240
149.5
90
40
40
三、施工准备
1、材料
〔1〕、水泥：交通水泥号普通硅酸盐水泥。
〔2〕、砂：质量符合H类砂的要求，采用中砂，含泥量不大于2%,细度模数不小于2.6。
〔3〕、石子：质量符合H类碎石的要求，采用碎石，粒径5〜31.5mm,
z.

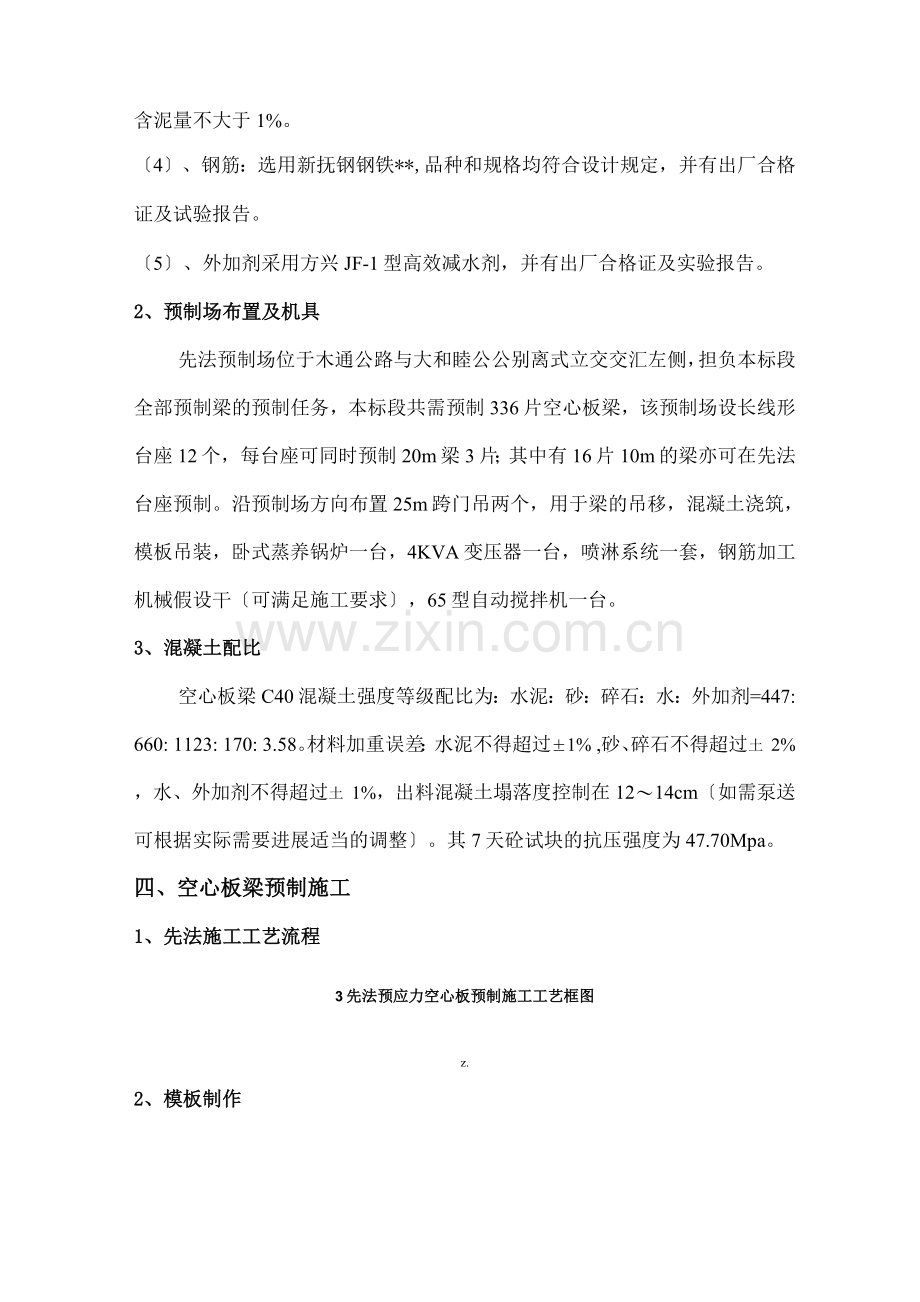

含泥量不大于1%。
〔4〕、钢筋：选用新抚钢钢铁**,品种和规格均符合设计规定，并有出厂合格证及试验报告。
〔5〕、外加剂采用方兴JF-1型高效减水剂，并有出厂合格证及实验报告。
2、预制场布置及机具
先法预制场位于木通公路与大和睦公公别离式立交交汇左侧，担负本标段全部预制梁的预制任务，本标段共需预制336片空心板梁，该预制场设长线形台座12个，每台座可同时预制20m梁3片；其中有16片10m的梁亦可在先法台座预制。沿预制场方向布置25m跨门吊两个，用于梁的吊移，混凝土浇筑，模板吊装，卧式蒸养锅炉一台，4KVA变压器一台，喷淋系统一套，钢筋加工机械假设干〔可满足施工要求〕，65型自动搅拌机一台。
3、混凝土配比
空心板梁C40混凝土强度等级配比为：水泥：砂：碎石：水：外加剂=447: 660: 1123: 170: 3.58。材料加重误差：水泥不得超过±1% ,砂、碎石不得超过土 2%，水、外加剂不得超过土 1%，出料混凝土塌落度控制在12〜14cm〔如需泵送可根据实际需要进展适当的调整〕。其7天砼试块的抗压强度为47.70Mpa。
四、空心板梁预制施工
1、先法施工工艺流程
3先法预应力空心板预制施工工艺框图
z.
2、模板制作

防止穿错孔眼。
*
4、预应力筋拉
4.1拉前的准备工作 1
拉前，应先安装定启，一-一，…筋孔位置和孔径大小是
否符合设计要求，然后将定位板固定在横梁上。在检查预应力筋数量、位置、拉设备和锚具后，方可进展拉。
z.
4.2拉程序
本标段先法采用单根拉，拉时应按从中间向两边的顺序拉，保证台座不承受过大的偏心力矩，确保拉平安。
钢铰线的拉程序为：0 F应力Fon〔持荷2min锚固〕
拉时预应力筋的断丝数量不能超过下表：
先法预应力筋断丝限制
类别检查工程
控制数
钢丝、钢绞线同一构件断丝数不得超过钢丝总数的
1%
钢筋断丝
不容许
4.3操作程序
① 调整预应力筋长度，使每根预应力筋受力均匀。
② 初始拉
施加10%的拉力，将预应力筋拉直，锚固端和连接器处拉紧，在预应力筋上选定适当的位置刻画标记，作为测量延伸量的基点。
③ 正式拉
采用一端固定一段拉的拉方式，拉顺序由中间向两侧对称进展，单根预应力筋拉吨位不可一次拉至拉应力。
④ 持荷
预应力筋拉完成后，按规要求持荷2min，以减少钢丝锚固后的应力损失。
⑤ 锚固
补足或放松预应力筋的拉力至控制应力。测量、记录预应力筋的延伸量，并核对实测值与理论计算值，其误差应在±6%围，如不符合规定，则应找出原因及时处理。拉满足要求后，锚固预应力筋，千斤顶
z.
回油至零。
⑥ 先法预应力筋制作安装允许偏差及断丝数量限制
先法预应力筋制作安装允许偏差
工程
允许偏差〔mm〕
镦头钢丝同束长度相对差
束长〉20m
L/50 及 5
束长6~20m
L/30
束^ <6m
2
冷拉钢筋接头在同一平面的轴线偏差
2及1/10直径
力筋拉后的位置与设计位置之间偏位
4%构件最短边长及5

先法预应力筋断丝限制
类别
检查工程
控制数
钢丝、钢绞线
同一构件钢丝数不得超过钢丝总数的
1%
钢筋
断筋
不容许
5、钢筋骨架绑扎
钢筋骨架的绑扎须符合图纸和规要求。
① 所有钢筋在加工之前，进展清污、除锈和调直处理。钢筋制作拟在钢筋棚配料、下料、焊接、弯制、编号、堆码。甲16mm以上主筋的连接采用搭接焊，构造中不能采用闪光对焊。焊接工作由持有上岗证书的焊工执焊。正式施焊前应取对焊试件，送中心实验室检验，施焊时记录下电压、电流、气温、风力、风向等资料。检验合格前方准予正式施焊。下料前应核对图纸无误前方准下料。
② 钢筋弯制前应对预应力槽处作钢筋模型以确定钢筋与锚头有无干扰，以便事前采取措施，使钢筋防止开槽。绑扎钢筋前先在底模板外表上用粉笔按图划好箍筋间距，用定位钢筋固定箍筋后，主筋穿过箍筋，按图纸要求间距逐个分开，，先绑扎纵向的主筋，后绑扎横向钢筋。纵向主筋〔通长筋〕接长采用搭接焊工艺，单面焊，焊缝长A10d〔d为钢筋直径〕；焊接时应先由中间到两边，对称
z.地向两端进展，并应先焊下部后焊上部，每条焊缝一次成活，相邻的焊缝应分区对称地跳焊，不可顺向连续施焊；接头错开布置，两接头间距＞1.3倍搭接长度，搭接长度区段接头面积百分率^50%。其余钢筋采用绑扎接头，搭接长度一律为35d〔d为钢筋直径〕，所有接头位置应互相错开，接头长度区受力钢筋接头面积不超过25%该接头断面面积；绑扎板梁顶面负弯矩钢筋应每个节点均要绑扎，所有主筋〔纵向方向〕下和腹模、翼缘侧面均应放置砂浆垫块，砼垫层的厚度及强度应满足要求。
③ 骨架的焊接采作分段、分片方式，在专用的焊接台座上施焊，然后运至现场装配成型。骨架的主筋在对焊或搭接焊时应适当配料，使之在成型焊接时其对接头能按规要求错开设置。
钢筋骨架在现场采用龙门吊安装，其装配程序是：安装梁底支座上垫板T在底模上准确的标出各段钢筋网片的定位线T分段安装底板局部及腹板钢筋〔安装模板〕T绑扎顶板钢筋〔安装外模板和堵头模板〕。
在安装堵头模板前，要检查梁底预埋钢板位置是否准确，梁端有伸缩缝位置的开槽及预埋钢筋是否与图纸中所要求的一致；边梁翼板上要注意预埋防撞墙钢筋和通信设备预埋的铁件等，同时要注意板端腹束封锚段砼与伸缩缝砼同时浇注。一切检查合格后，方可浇注砼。
6、模板安装
模板安装需要保证梁体的尺寸满足设计和规要求，各处保护层也应该满足图纸和规要求。空心板梁外模板均采用分片拼装式钢模板。
z.模板底板采用8mm厚A3钢板，侧模采用6mm厚A3钢板，竖肋采用80X6mm扁钢，水平纵肋采用80mm 槽钢，芯模采用5mm厚A3钢板，模板背后框架均采用75X 75 X 8mm角钢。
7、砼浇筑
钢筋和模板安装完毕，经监理工程师检查验收并签认后进展砼的浇筑施工。砼在拌和站集中拌制，水平运输采用混凝土搅拌运输车，垂直运输用龙门吊吊运〔或采用泵送砼〕。
在砼浇筑前须检查台座受力、夹具、预应力筋数量、位置和拉吨位是否符合要求。
砼采用干硬性砼，经试验确定掺加适量减水剂。振捣以插入振捣器振捣为主，附着式振捣器振捣为辅。砼浇筑采用水平分层斜向分段的连续浇筑方式，从梁的一端顺序向另一端推进。分段长度6m〜10m,分层下料厚度不超过30cm,上层砼必须在下层砼初凝之前覆盖，以保证接缝处砼的良好接合。浇筑到顶板后，及时整平、抹面收浆。
在浇筑砼时要注意以下事项：
① 先法构件使用振动棒振捣时应防止触及力筋，防止发生受振滑移和断筋伤人事故，并不得触及模；
② 浇筑砼时要防止模上浮和偏位，随时检查定位钢筋和压块固定情况。
8、砼养护
在砼初凝后，洒水养护，保证砼外表处在湿润状态。覆盖时不得损伤或污染砼的外表。
z.
9、拆模
当砼到达设计强度的1%后，限制位移的侧模、翼缘板或模撤除。
10、预应力筋放松当砼岭期满10天以上及混凝土强度到达设计强度的1%后，在台座上放松受拉预应力筋，对预制梁视角预应力。预应力筋放松的速度不宜太快，本预制场采用砂箱放松法，放松的装置在预应力筋拉前放置在非拉段，拉前将砂箱活塞全部拉出，箱装满干砂，并对砂箱进展预压，让砂箱顶着横梁。拉时箱砂被压实，承受横梁反力。放松预应力筋时，翻开砂箱，让砂慢慢流出，活塞缩回，逐渐放松预应力筋。
11、先法预制梁检验标准
预制梁、板的允许偏差
检查工程
规定值或允许偏差〔mm〕
梁〔板〕长度
+ 5,一10
宽度
干接缝〔梁翼缘、板〕
±10
湿接缝〔梁翼缘、板〕
±20
箱梁顶宽
±30
腹板或梁肋
+ 10, 0
高度
梁、板
± 5
箱梁
+ 0,一5
跨径〔支座中心至支座中心〕
±20
支座平面平整度
2
z.
五、质量保证措施
1 .施工技术方面
施工技术、施工工艺是保证构造物及混凝土外观质量的先决条件，施工技术主要分为以下几个方面：
① 原材料
原材料质量的好坏，直接关系到工程质量的好坏。没有合格的原材料就不会有合格的产品，在原材料的选购上，严格按照规要求，对各种原材料进展试验检测；一个是材料人员直接和料场或生产厂家联系，不从中介商手中进料，防止不合格材料的进货渠道；再一个方法就是由中心试验室对所进材料进展定期、定量抽检。为了保证构造物的质量，进合格的材料，用于构造物的施工。
② 配合比设计
在工程开工前由中心试验室对各种原材料、水泥等进展检测、试验，在原材料合格的根底上进展配合比设计。经过大量的试验找出一种既满足规要求又经济的配合比，用于施工。在施工过程中根据原材料、水泥标号的变化不断进展新的配合比设计，及时调整配合比用以指导施工，确保混凝土的工程质量及外观质量。
③ 模板
模板的好坏直接影响到混凝土的外观质量，所以在模板的选择与加工上我们采用钢模板，以保证构造物的外观质量，因为构造物的外观好坏直接关系到一个企业的形象及技术水平的上下，影响到后续工程的施工，是占领一个市场最直接的因素。
z.
2 .管理工作
构造物及混凝土外观质量不仅是技术问题，更关键的是在管理上。首先建立全线的质量保证体系，即质量、试验、部质检三大保证体系：⑴经理部成立中心试验室，主要负责工程施工过程中所使用各种原材料的检验，混凝土施工配合比的控制，全线的其他试验及抽检工作。各工区成立分试验室进展现场试验检测工作。⑵经理部成立测量队，负责全线的控制测量和大型构造物的细部放样。各工区成立测量组，负责现场的细部测量放样。⑶各工区在工序施工前进展自检，自检合格后请现场监理工程师进展检查，确认合格并签字认可前方能施工。在施工过程中我部严格按照ISO90质量体系标准运行，对存在的问题及时纠正。为使质量体系得到持续有效的开展，建立纠正预防措施是关键，在总工程师领导下的工程部是纠正预防措施的主管部门，由工程部根据各分项工程在不同的施工阶段一些“常见病 多发病〃制定常见质量原因分析和预防措施，并下发到各个施工作业组，要求各个作业组将预防措施落实到位，把问题消灭在萌芽状态。另外我们主要抓施工前的技术交底制度、施工过程中的工序检查制度、现场监视制度、工序施工质量总结制度。
①施工前的技术交底制度
技术资料交底
每一项分局部项工程在施工前，由总经理部的总工和总质检工程师组织各工区的主任工程师、质检工程师、现场技术员、作业组负责人，就各分局部项工程的施工工艺及特点，特殊工序和关键工序，平
z.安与文明、环境保护、工程资料的整理等各方面进展技术交底，并形成书面技术交底材料。
施工现场技术交底
由各工区的主任工程师和质检工程师组织现场技术员、作业组负责人、工序负责人、测量组、实验组进展施工现场技术交底。交底的容有：施工现场的布设、水准点位置、高程、编号，放样方法及检测方法、工程技术检测标准、工序检测工程、质量奖励与处分措施、工序检测程序，原始记录的填写方法、参与工序施工人员的职责、任务及配合方法等等。
通过技术交底的方法，使所有参与施工的人员统一思想，目的明确，全面掌握施工要点及关键工序和特殊工序，掌握施工技术方案和检查程序，确保工序施工质量。只有工序质量得到保证，才能保证各分项分部工程质量。才能实现以局部保整体的目标。
②工序检查制度
为了提高整个现场管理水平，监视部质检员的工作情况，总经理部每星期对全线进展两次质量大检查，大干期间每星期天组织一次，由经理部总工负责牵头，每月底进展总评，实行奖罚和通才艮制度，在此项检查中，构造物和混凝土的外观质量是该检查的重点工程，对质量不合格的或外观质量不能满足要求的工程，坚决要求重来，并处分直接责任人，以严要求控制质量。另外我们可以通过开现场会的方式分析原因，整顿队伍，杜绝质量出现问题。另一措施是在所有的混凝土工程施工前，无论监理是否检查，都必须通知总质检工程师对构造
z.物的模板平整度、支撑等进展最终检查，在总质检工程师确认合格的根底上方可进展混凝土施工，对前几盘料进展目测，保证拌和质量；对未经检查而擅自浇筑混凝土的施工队，要严肃处理。经过此项工序后，可有效的消除由模板变形、支撑不牢等引起的问题。
3 .现场监视
现场监视制度主要是为保证混凝土的配合比设计的执行和混凝土的正确养生而建立的，各构造物都配备有专门的技术人员负责此事。为严格执行配合比，开工前拌和场树立醒目的标牌注明配合比的负责人，对计量工具过磅校核，在浇注砼过程术人员不断监视和校核配合比执行情况，发现偏差及时纠正。工区工程技术人员在每次检查工地时，遇到正在施工的混凝土工程都要认真检查，遇到问题及时处理。模板拆卸后，外表养生也很重要。有些施工队伍不重视这一点，使本来很光洁的混凝土外表因养生不好而显得粗糙难看，特别在冬夏两季，养生不正确都会出现外表受冻或是起皮裂纹等。因而我们固定有专人负责此事，加强工作责任心，保证正确及时的对混凝土进展养生。
4・施工质量总结制度
作业组完成工序作业并经检测后，由主任工程师和质检工程师牵头，组织该工序施工的全体人员在作业现场召开施工质量总结会，总结施工的成功经历和需要改良的方面及改良的方法，并形成书面材料上报工程总工，由工程总工进展全面总结，用以后续工程的施工。形成一个呈螺旋上升的施工总结保证体系。
z.
通过以上从技术上到管理上的一整套严格认真的管理制度，使整个工区密集的构造物施工得以在统一标准的要求下顺利进展，尽量满足业主高标准的外观质量要求，同时也使从事施工的队伍得到了锻炼，提高了施工水平。
5 .质量保证体系
六、
平安堡障
1、平安保障措施
队
立以
安生产值班
勇
，预
1.1建
安第
1.2与
机 _ ，, 一 ,, “ ，一 工 *
预制场作业队负责人
措施和械明施工程宪春
部
巩*
工程经理为首的平-安保证体系，
利宇 —
制度，对现场平安生产
部
设专
负责日常平安检
职平
建立平
防为
主〃的方针。
作业队签订平安协议，明确承当的平
安职
责和
安工
乍细则
,报工程方监视。
查，贯彻“平
波
费用，
制定平

1.3各分项工程施工方案中，必须有平安措施，且必须直接对施工
班组交底工，并依据这些措施落实材料、器具和检查人员、检查
方法。
1.4现场职工进入施工现场必须穿戴统一的工作服和平安帽。
1.5现场各种机电设备，脚手架等均实施挂牌验收制。未经专职 人员验收合格不得使用。操作人员必须持证上岗，并做好保养，保
z.
洁工作。
1.6临时用电要求一律用“三查五线〃制配线，每个临时配电板〔箱〕必须全部安装灵敏漏电保护器。
1.7各种电动机机械必须有接地装置。定期检查，确保无故障前方能开动使用。遇停电或下班休息时，必须拉闸加锁。电机机械严格按“一机一闸制〃接线。
1.8机械传动部位必须设有护罩，所有设备的平安防护装置齐全，吊车的平安钩可靠有效。
1.9砼灌注完毕后，设专人负责泥浆和砼残浆的清理，及时拔出护筒进展回填，施工一个，回填一个。
1.10现场施工期间，必须将施工设备电源、照明电源、办公用电源以及电灯电源分别设置电盘作出标识。拆接电源时，由专职 电工负责，其他人员不准任意拆接。
1.11施工现场和生活区配备一定数量的消防平安器材，整个施工过程中须有专人监护、保养。
1.12吊装作业时，严禁在起重臂下站人，制止将重物吊起后架放在施工便道的上空。
1.13遇暴风雨、雷袭、浓雾和6级以上大风时，应停顿室外和高空作业。
1.14现场平安人员必须每天编写平安日报，每周周报，详细报告现场每周的平安情况。
1.15本标段先法采用单根拉，拉时应按从中间向两边的顺序拉，
z.
保证台座不承受过大的偏心力矩，确保拉平安
1.16为保证拉平安和质量，工作人员应挂牌作业，持证上岗，拉作业应由专人负责指挥。
1.17拉现场必须设置明显的平安标示牌，与工作无关人员严禁入。
1.18千斤顶应采用优质矿物油，油不含有水份及其他混合物，并应保持清洁。
1.19油管和千斤顶油嘴连接时应擦拭干净，防止灰尘堵管，新油管应检查有无裂纹，接头是否牢靠。在高压油管的接头应加防护套，以防喷油伤人。
1.20千斤顶拉工作过程中加卸荷载应力求平稳。千斤顶拉升压时，应观察有无漏油和千斤顶位置是否偏斜，必要时应回油调整。进油升压必须徐缓、均匀、平稳，回油降压时应缓慢松开油阀，并使各油缸回程到底。
1.21千斤顶带压工作时，操作人员应站立两侧，正面严禁站人，以防预应力筋拉断或锚具弹出伤人。
1.22在拉过程中假设拉设备出现故障，应停顿拉，立即联系机械部门排除故障后，方可恢复作业。非专业人员不得私自拆卸设备。
2、文明施工
2.1遵守省省高建局颁发的有关施工现场文明施工，场容管理的规定，现场文明施工由工程生产副经理负责管理。
2.2严格门卫管理制度，在工地大门和适当部位，设置指示牌，宣传文明施工，平安生产的标语。标明建立单位、设计、工程监理
z.
和施工承包的名称。
2.3施工场地道路保持畅通、平坦、整洁，不准乱堆乱放，每天派人维护。
2.4场排水系统畅通，将雨水、污水、泥浆等及时排入水沟，保证场无积水。
2.5建筑垃圾〔废料、土方、板条、钢筋头等〕必须集中堆放，及时去除，保持工地整齐。
2.6建筑材料分类堆放〔按平现布署图规定地点〕，挂牌作出标识，钻头、钻具、钻杆分类集中，堆放整齐。
2.7工地厕所设专人定时清扫，保持清洁卫生。
2.8班线作业时，做好“落平清〃，做到工完，料尽，场地清。实行定期检查评分考核，上榜公布。
3、环境保护
3.1严格遵守有关环境保护的各项法律、法规，认真执行、贯彻省高建局颁发的有关高速公路施工过程中的各项规定。做到专人负责、专人处理施工、生活中产生的各种残留物。
