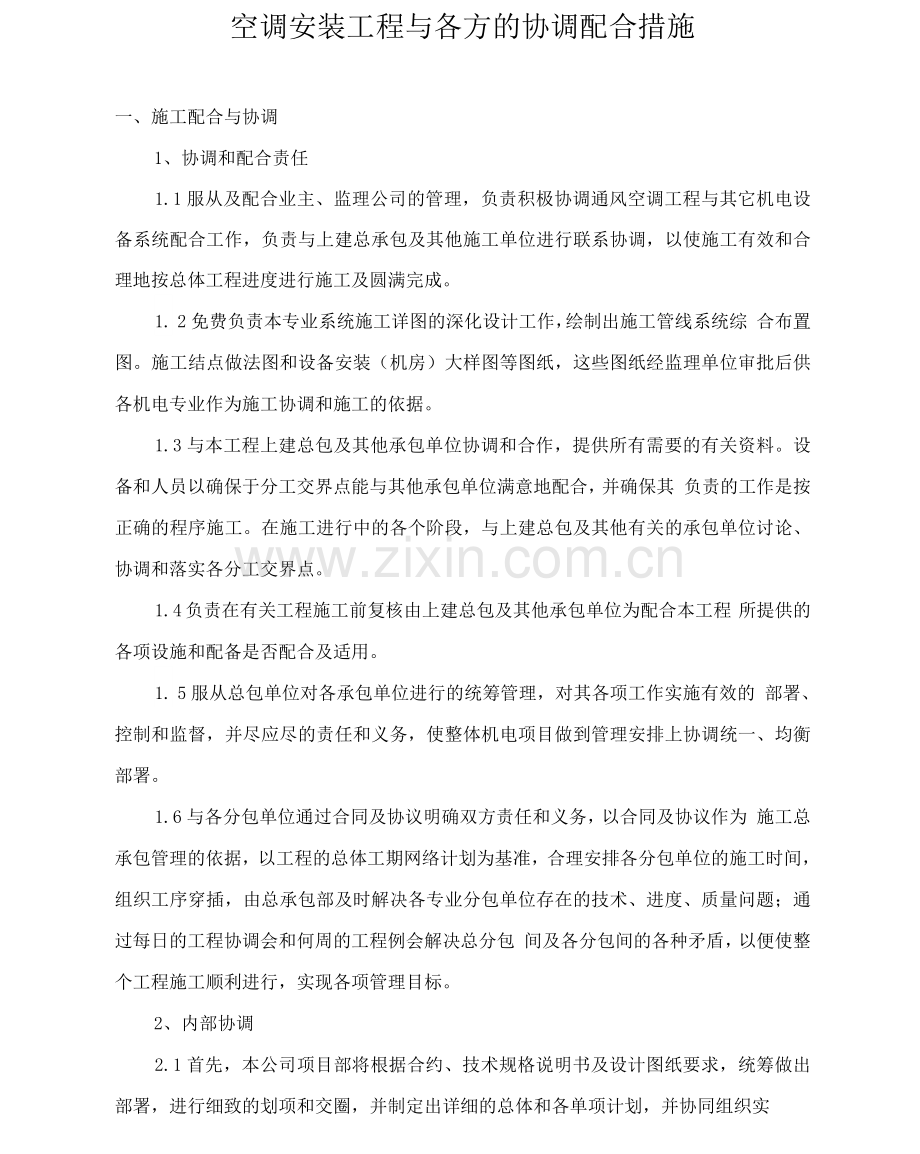

空调安装工程与各方的协调配合措施
一、施工配合与协调
1、协调和配合责任
1.1服从及配合业主、监理公司的管理，负责积极协调通风空调工程与其它机电设备系统配合工作，负责与上建总承包及其他施工单位进行联系协调，以使施工有效和合理地按总体工程进度进行施工及圆满完成。
1. 2免费负责本专业系统施工详图的深化设计工作，绘制出施工管线系统综 合布置图。施工结点做法图和设备安装（机房）大样图等图纸，这些图纸经监理单位审批后供各机电专业作为施工协调和施工的依据。
1.3与本工程上建总包及其他承包单位协调和合作，提供所有需要的有关资料。设备和人员以确保于分工交界点能与其他承包单位满意地配合，并确保其 负责的工作是按正确的程序施工。在施工进行中的各个阶段，与上建总包及其他有关的承包单位讨论、协调和落实各分工交界点。
1.4负责在有关工程施工前复核由上建总包及其他承包单位为配合本工程 所提供的各项设施和配备是否配合及适用。
1. 5服从总包单位对各承包单位进行的统筹管理，对其各项工作实施有效的 部署、控制和监督，并尽应尽的责任和义务，使整体机电项目做到管理安排上协调统一、均衡部署。
1.6与各分包单位通过合同及协议明确双方责任和义务，以合同及协议作为 施工总承包管理的依据，以工程的总体工期网络计划为基准，合理安排各分包单位的施工时间，组织工序穿插，由总承包部及时解决各专业分包单位存在的技术、进度、质量问题；通过每日的工程协调会和何周的工程例会解决总分包 间及各分包间的各种矛盾，以便使整个工程施工顺利进行，实现各项管理目标。
2、内部协调
2.1首先，本公司项目部将根据合约、技术规格说明书及设计图纸要求，统筹做出部署，进行细致的划项和交圈，并制定出详细的总体和各单项计划，并协同组织实
施;

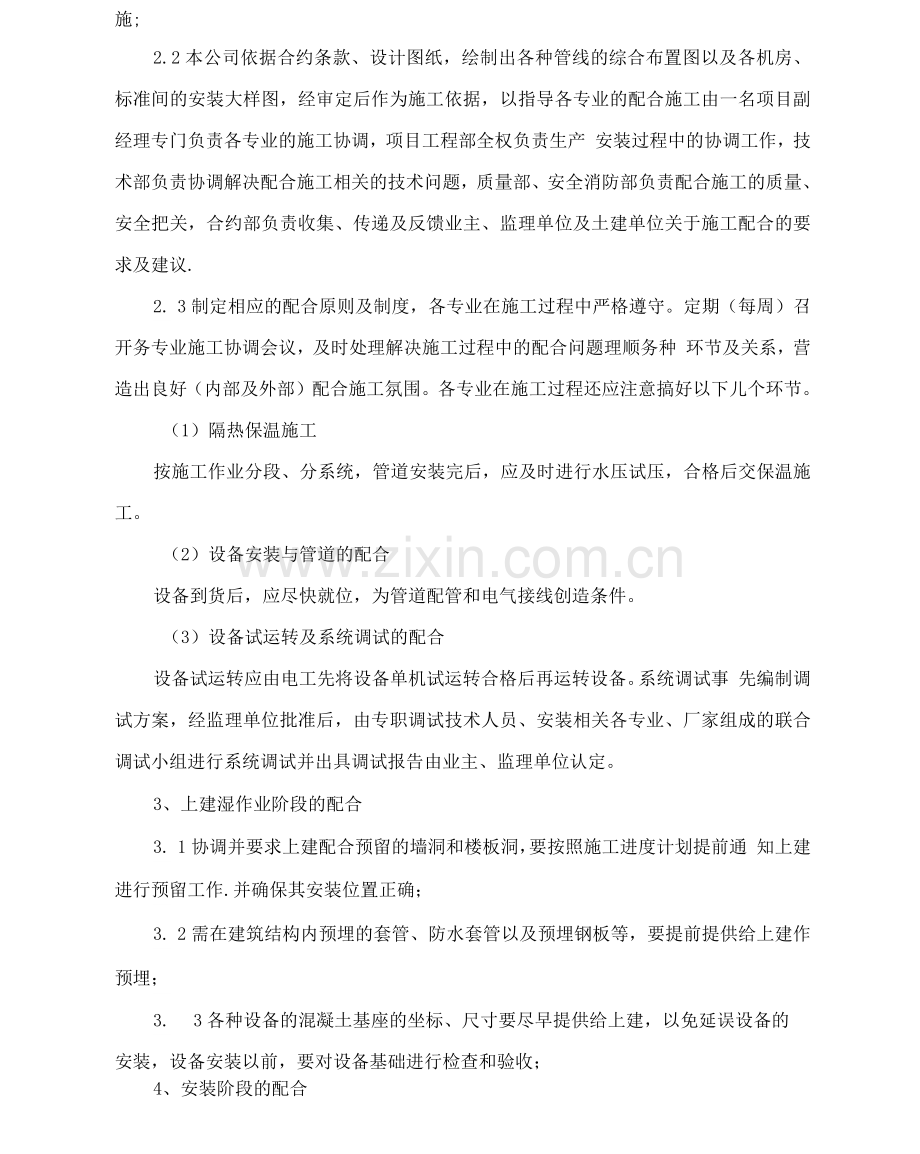

2.2本公司依据合约条款、设计图纸，绘制出各种管线的综合布置图以及各机房、标准间的安装大样图，经审定后作为施工依据，以指导各专业的配合施工由一名项目副经理专门负责各专业的施工协调，项目工程部全权负责生产 安装过程中的协调工作，技术部负责协调解决配合施工相关的技术问题，质量部、安全消防部负责配合施工的质量、安全把关，合约部负责收集、传递及反馈业主、监理单位及土建单位关于施工配合的要求及建议.
2. 3制定相应的配合原则及制度，各专业在施工过程中严格遵守。定期（每周）召开务专业施工协调会议，及时处理解决施工过程中的配合问题理顺务种 环节及关系，营造出良好（内部及外部）配合施工氛围。各专业在施工过程还应注意搞好以下儿个环节。
（1）隔热保温施工
按施工作业分段、分系统，管道安装完后，应及时进行水压试压，合格后交保温施工。
（2）设备安装与管道的配合
设备到货后，应尽快就位，为管道配管和电气接线创造条件。
（3）设备试运转及系统调试的配合
设备试运转应由电工先将设备单机试运转合格后再运转设备。系统调试事 先编制调试方案，经监理单位批准后，由专职调试技术人员、安装相关各专业、厂家组成的联合调试小组进行系统调试并出具调试报告由业主、监理单位认定。
3、上建湿作业阶段的配合
3. 1协调并要求上建配合预留的墙洞和楼板洞，要按照施工进度计划提前通 知上建进行预留工作.并确保其安装位置正确；
3. 2需在建筑结构内预埋的套管、防水套管以及预埋钢板等，要提前提供给上建作预埋；
3. 3各种设备的混凝土基座的坐标、尺寸要尽早提供给上建，以免延误设备的
安装，设备安装以前，要对设备基础进行检查和验收；
4、安装阶段的配合
项LI技术质量室负责绘制施工部位节点图、管线综合布置图。施工的原则是小
管让大管、无压管让有压管。安装时按照先上后下的原则进行。各工种施工严格按设计图纸及深化设计图纸的标高、位置施工安装。施工的原则性顺序 为：
寸冰管道;普调z踞给水较也览㈱-消防管道
4.1设备到货后，应尽快就位，为设备配管和电气安装创造条件；
4. 2暗装管道要在土建隔墙砌筑完毕后，马上进行，给上建的抹面和装修创造条件：
4. 3管道试压、刷油完成后应马上交保温专业进行保温工作；
4.4各专业不得互相破坏别的专业的成品，遇到问题请有关部门予以解决。
5、调试阶段的配合
这个阶段的配合工作尤其重要，应做好以下儿点工作：
5.1检查和协调土建维护结构，使其满足调试要求；
5. 2会同业主、监理单位对所涉及的机电工程进行全面检查 全部符合设计、施
工验收规范和工程质量评定标准的要求才能进行运转和调试；
5. 3准备系统试运转、协调解决调试所需的临水临电等，并将现场（机房、管道间）打扫干净；
5.4提前编制调试方案，内容包括：调试要求、时间进度计划、调试项目、程序和采用的方法等；并报请监理单位审批后照此执行。
5. 5备好调试所需的仪器仪表和必要的工具，并将清单和有关资料报请业主、监理单位审批；
5. 6及时解决和协调调试过程中所遇的问题，必要时报请业主、监理单位协 商解决。
二、与监理的配合
监理是业主委托的工程质量、进度和工程现场协调的管理者，因此，对监 理公司的全面良好的配合也是对业主切身利益的体现。在与监理的配合方面，我公司同样积累了丰富的实践经验，众多的监理公司在与我公司的配合中，对我公司良好的配合和优秀的管理给予了高度的评价。本工程在对监理公司的配合方面，我公司将作好如下方面的配合工作：
1、严格按现行的规定要求即时全面地提供施工组织设计、施工方案、现场检查申请、材料报批、施工队伍选择等书面资料，使监理即时充分地了解掌握 工作的进展，对工程项目的实施实行全面有效的监理；
2、积极组织工程相关各方参加监理例会，听取业主、监理、设计务方对工程施工的宝贵意见，认真落实各方提出的要求，如要求提交书面资料时，要认真配合即时提交相关的证明资料，确保监理做出的决定依据准确，保证整个工 程顺利实施：
3、对监理在现场检查中提出的头或书面整改要求，即时响应，整改后请监理再次验收，最大限度地缩短整改时间，为后续工作创造条件；
4、对监理多次提出的施工问题要即时进行总结整改，避免同类问题多次发 生;
5、现场验收申请、审批资料的申报要提前提交监理，为监理正常的验收和审批留有足够的时间；
6、积极教育员工，包括所有施工人员尊重监理人员，对监理提出的要求要积极响应，避免无视监理指示乃至抵触现象的发生；
7、积极响应监理在其他方面的指示和要求。
8、由业主供应的设备和材料及业主确定厂家的产品.由业主按工程施工进度计划及时提供。其具体到发计划时间表，待工程开工签订合约后，由我公司提出，并经业主、监理单位审批。
9、设计图纸及资料由业主按规定的数量及时提供，我公司依此作出深化设计施工详图经监理单位审批后做为施工依据。安装与设计的有关事宜，亦应请示业主、监理单位协调解决.
10、业主、监理单位在施工过程中，对安装施工进度及质量进行监督，设 备工厂测试、设备材料的进货检验、隐蔽验收、分项工程验收、试压。试车及系统调试等应按要求请报业主、监理单位参加和验收。
11、业主按施工进度（监理单位审批的报量单）及时解决工程进度款和设 备订货款。
三、与总包单位的协调配合
1、我公司将站在工程全局的角度，积极主动高效地配合总包单位的协调与 指挥，副经理全面负责与总包单位的配合协调工作，并按总包方要求的进度计划细化本专业各系统专业进度计划。空调和变配电安装进度必须服从总体进度计划，保证主导工序的施工进度，选择合理的穿插时机，确保冬季供暖。必须根据总体进度计划进行统一组织、安排和协调，使整个工程形成一个和谐高效的有机整体。
2、按时参加总包单位组织的各种协调会，在施工场地规划、材料设备的垂直运输、临时设施的使用、工序的交接、作业面的安排等等方面，服从工程总包的统一协调与管理，为保证整个工程和谐进展。
3、管道安装工作完成后，及时进行管道穿楼板、墙壁的孔洞进行回填、修补并通知上建总包进行表面处理。同时，按施工进度要求提前向总包商提交获得审批批准的所有设于墙壁、天花板等位置上的检修的位置、尺寸和其它详细资料。
4、按招标文件要求，配合总承包商的施工工序，提交施工图纸，并且在总承包工程正式施工前，及时地将获得审批批准的设备的混凝土基础等机电要求图纸及相关技术资料提交总承包单位，以保证施工工作的顺利进行；同时对上建完成的有关配合工作，认真进行复核、校对，保证相关设置的正确。
5、在建材和设备进出工地及其在工地的储存方面、现场消防保卫、安全文明施工、环保措施等方面遵循总承包单位的统一管理与协调，并积极配合总包单位的有关要求。
6、为保证工程顺利交竣，我司将积极配合总包的工作安排，为工程检查与所有有关政府部门进行协调。
6.1预留，预埋及孔洞回填的配合
按预留、预埋图纸进行预留、预埋。预留、预埋中不得随意割断建筑钢筋.与土建结构有矛盾处，应及时与设计、上建、业主、监理单位协调解决。
上建负责根据总体进度要求，对孔洞和壁坑进行回填、修补及抹面，空调穿墙管道安装完成后，及时以书面形式通知上建承包商，经确认后进行回填。封闭、修补等工作。
6. 2各机房施工配合
冷冻机房、空调机房等机房交付安装条件：上建湿作业及内粉刷作业完工，门窗安装完工。
6. 3设备基础及留孔的配合
设备基础应尽早浇筑，设备安装时强度应达到70%以上，基础位置尺寸和留孔出士建检查安装复查，并办理交接手续。
6. 4成品保护的配合
安装施工不得随意在墙体上剔洞，如必须剔洞，须书面报告士建（总包）、监理单位、结构设计经批准后按批复意见进行剔凿；安装施工应注意对墙面吊顶的保护。
施工人员不得随意损坏巳安装好的管路、线路开关、阀门。
四、与甲方指定供应商的协调配合
对于甲方指定供应商，配合方法应同内部分包供应商一致，我公司根据合 同约定会同对供应商的产品进行考察，在产品质量、服务等方面满足要求的情况下，按甲方的要求选用该产品，若产品性能、质量不能满足要求，应及时同甲方进行协商，另选厂家。
1、配合措施
供应商一经确定，项目部要及时索取供应商的有关资料，进行备案。
根据设计图纸的规格型号，统计所需设备、材料的数量，提供给供应商，以便供应商及时进行报价。
根据工程需要，及时与供应商签订购销合同。
合同签订后，根据施工详细进度，向供应商提供排产单，使其根据工程进 度安排，分批供货。
根据甲方付款情况，以及购销合同约定，及时向供应商结算货款。
2、管理措施
供应商提供的产品应符合设计及国家有关标准、规范的规定。
货到现场后，项目部应组织甲方、监理、厂家共同对产品进行验收，检查质量是否满足要求，外观质量是否合格。对不易检测的性能指标，供货商应提供相应的检测报告，对于国家明文规定的有关指标，供货商应提供国家权威机构的检验报告。
验收合格后，项目部及时填写验收单，四方签字后备案。
若货物质量、外观、存在缺陷，视其是否严重，进行退货或者部分退货。
五、与装修单位的配合
1、装修图纸确定后，根据装修图纸，及时配合进行吊顶排布，各专业严格按照排布图施工。
2、施工时不得随意在墙面上剔槽。需待上建同意后方能施工。施工时，要先用云石机切割，再进行剔凿工作。
3、风要等到墙面的装饰工程完成后，再安装，安装时是要保护墙面。
4、所有机房内的设备，安装完成后进行遮盖保护待土建装修作业完成后机房门窗均安装完成后，遮盖好，以利于设备的保护。如遇有设备损坏，则立刻与监理单位，业主协调，即时修复，以利于工程的顺利完成。
5、通风专业应随吊顶龙骨的施工进行风立管的安装等吊顶施工完毕，再安装风，要注意不得污染吊顶。
6、所有检查的位置吊顶之前向装修单位进行书面交底，标出检查位置，并在现场位置挂牌，以便确认。
7、装修吊顶封板以前，要再仔细检查调整一遍风机盘管的凝结水的坡度。
8、装修吊顶封板时，要在风机盘管和有阀门的部位留出检查孔。
9、风安装时，与装修吊顶配合开孔的工作也非常重要。
六、与设计单位配合
积极与设计沟通，充分理解、掌握设计意图和设计要求。并科学、可行、合理的细化设计，不仅可以保障良好的工程质量和施工进度，还可以降低工程 造价。
1、图纸会审、设计交底
收到施工图纸后，立即组织有关部门及分包商有关工程技术人员认真学习、 研读图纸，了解图纸重点和实施难点，了解设计意图和设计要求，及时提出有关意见，交由总承包单位转给设计院。在业主的组织下，进行图纸会审会议和技术交底会议的组织工作，做好会审记录技术交底记录，并将设计单位确认的图纸会审记录及时送报业主、监理。
2、深化设计
深化设计是施工中的重点内容，设计人员画在图纸上的管线和设备在工程 实施时需要同其它专业的管路相互协调、综合排布，需要进行对设计图纸进行深化，并且设计疏忽的问题也需要施匚单位发现并补充。
3、变更洽商
在施工过程中，出现图纸变更、洽商是必然的，对施工中遇到的问题，及时向设计人员反映，协商解决办法，办理变更洽商。
3.1技术质量室设置专门人员负责变更洽商管理，及时进行图纸审核，力争在施工之前将图纸中存在的问题通过洽商解决；
3.2在每个重点分项工程施工之前，重点对各专业之间的平面和空间关系、施工顺序、使用功能等方面进行审核，对存在的问题及时与业主、设计和监理进行联系，协商解决；
3.3及时与业主进行沟通，了解业主在使用功能、美观等方面的需求变化，根据业主需要在该工序施工之前，进行变更；
3. 4对需要变更的图纸，我们将提出合理化建议，与业主、监理协商后，责成专职人员绘制方案图，并提交设计院进行审核。
4、配合措施
4.1收到图纸后，立即即对图纸进行全面的审查，对在学习图纸的过程中出现的疑问和合理化建议进行汇总整理，并及时提交给业主及设计单位，在业主组织下，参与设计交底与图纸会审；
4. 2对深化设计的部分内容进行初步审查，并将有关深化设计成果上报业主和设计院审核批准；
4.3严格按照设计图纸施工，施工中的任何变更与增减均请示设计单位同意；
4.4及时向设计单位书面提出施工图设计可能出现的疏忽缺陷，或尺寸差异，或资料不足，并按设计单位修正或补充的施工图指导施工；
4. 5工程竣工阶段及时与设计协商，获取设计图纸电子板，以便绘制竣工图纸，
竣工图纸完成后，请设计人员审核认可后方可出图。
4.6系统调试前将系统调试方案送设计人员审核，将系统各种设备实际参数和各
种管道的实际走向提供给设计参考，听取设计的意见，及时做出方案的修 改。
