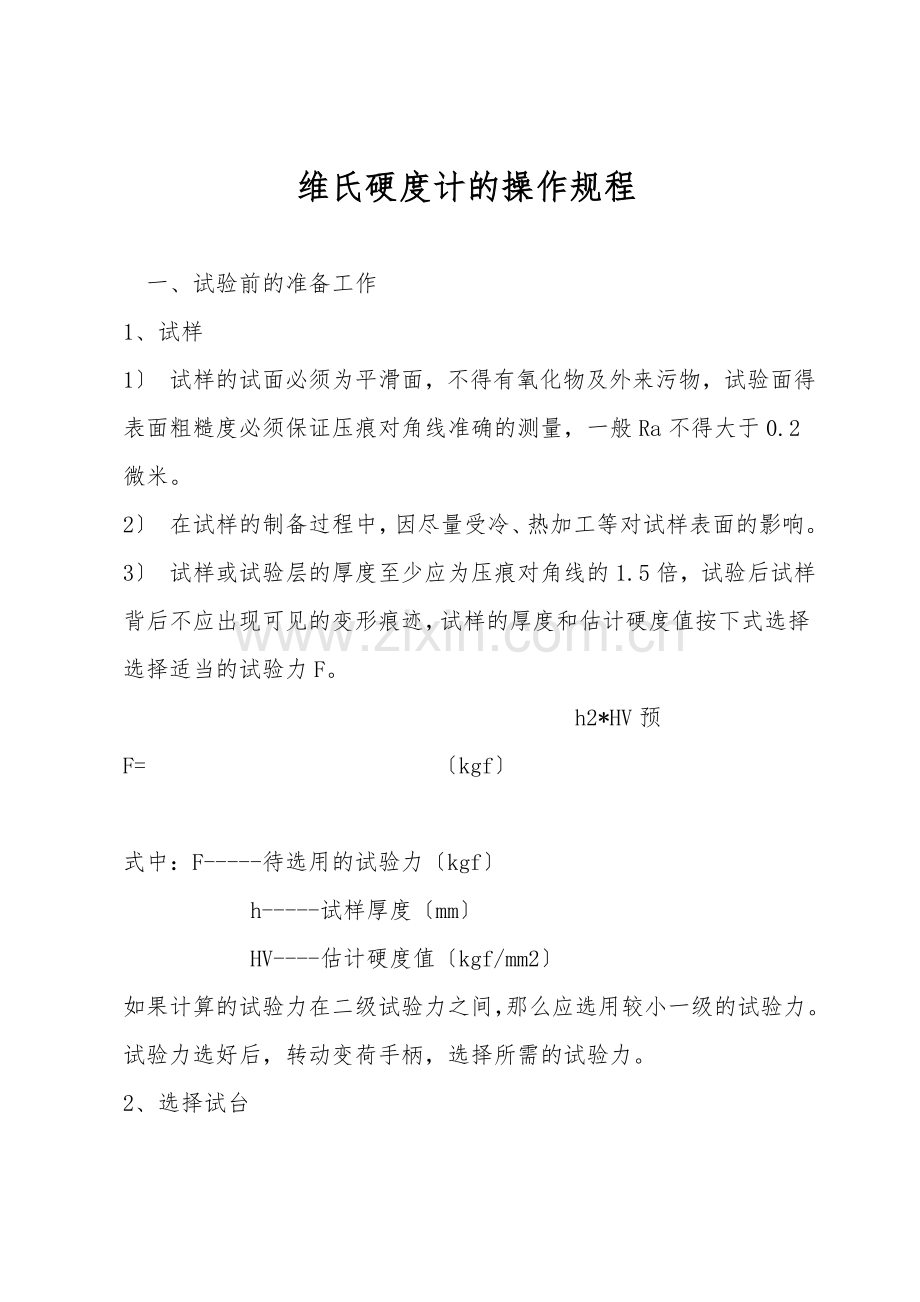

维氏硬度计的操作规程

一、试验前的准备工作
1、试样
1〕 试样的试面必须为平滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线准确的测量，一般Ra不得大于0.2微米。
2〕 在试样的制备过程中，因尽量受冷、热加工等对试样表面的影响。
3〕 试样或试验层的厚度至少应为压痕对角线的1.5倍，试验后试样背后不应出现可见的变形痕迹，试样的厚度和估计硬度值按下式选择选择适当的试验力F。
                   h2*HV预
F=             〔kgf〕

式中：F-----待选用的试验力〔kgf〕
      h-----试样厚度〔mm〕
      HV----估计硬度值〔kgf/mm2〕
如果计算的试验力在二级试验力之间，那么应选用较小一级的试验力。
试验力选好后，转动变荷手柄，选择所需的试验力。

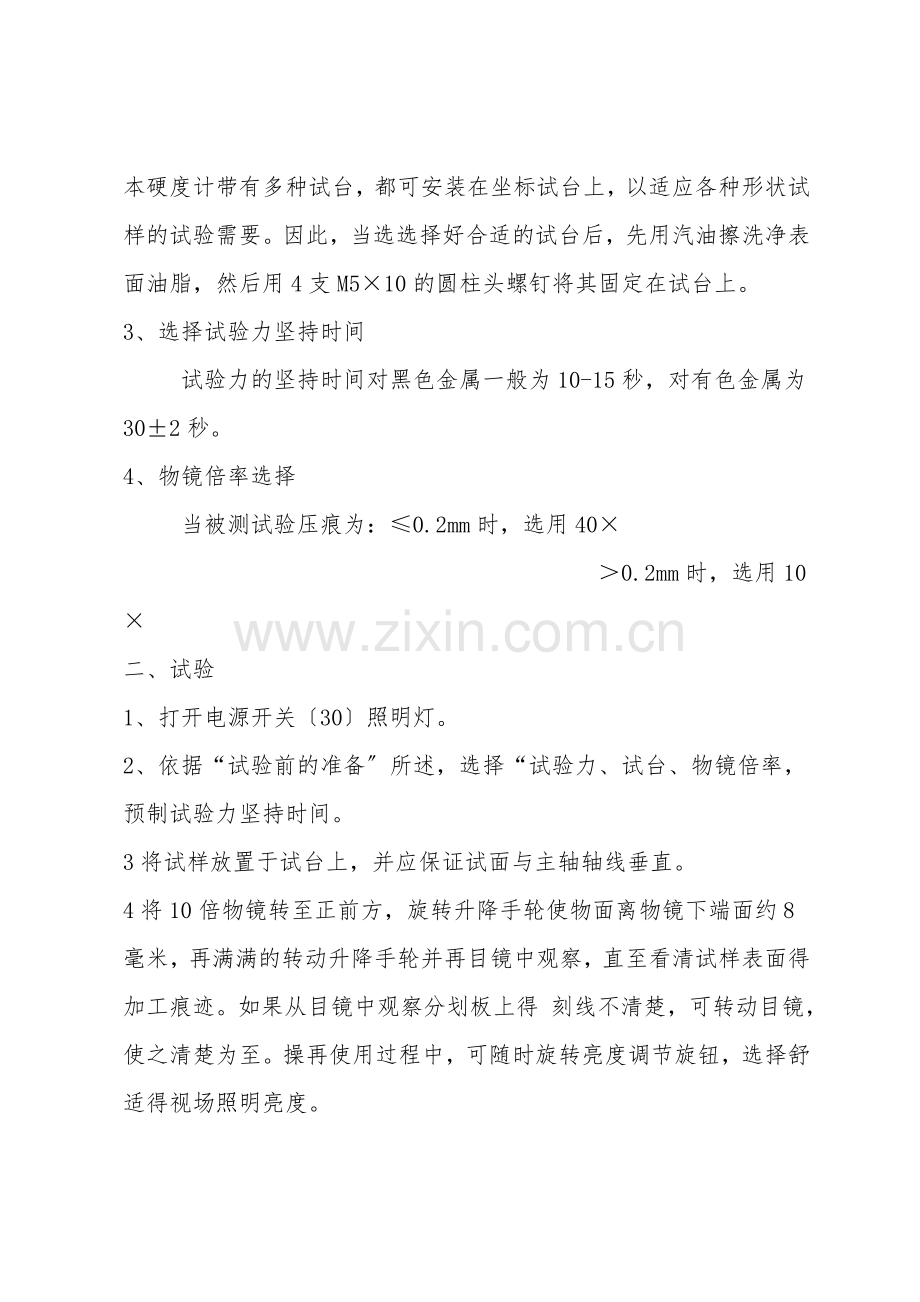

2、选择试台
本硬度计带有多种试台，都可安装在坐标试台上，以适应各种形状试样的试验需要。因此，当选选择好合适的试台后，先用汽油擦洗净表面油脂，然后用4支M5×10的圆柱头螺钉将其固定在试台上。
3、选择试验力坚持时间
   试验力的坚持时间对黑色金属一般为10-15秒，对有色金属为30±2秒。
4、物镜倍率选择
   当被测试验压痕为：≤0.2mm时，选用40×
                     ＞0.2mm时，选用10×
二、试验
1、打开电源开关〔30〕照明灯。
2、依据“试验前的准备〞所述，选择“试验力、试台、物镜倍率，预制试验力坚持时间。
3将试样放置于试台上，并应保证试面与主轴轴线垂直。
4将10倍物镜转至正前方，旋转升降手轮使物面离物镜下端面约8毫米，再满满的转动升降手轮并再目镜中观察，直至看清试样表面得加工痕迹。如果从目镜中观察分划板上得 刻线不清楚，可转动目镜，使之清楚为至。操再使用过程中，可随时旋转亮度调节旋钮，选择舒适得视场照明亮度。
5将压头转至正前方，按下加载荷，硬度计随之完成“施加－坚持－卸除〞试验力得 过程，压头自动回到初始位子。
6将已经选折好得物镜旋转到正前方，通过测微计进行压痕测量，
由于压痕是被物镜扩大后成像在分划板上，而分划板上相邻刻线间距为1毫米，百分同旋转一圈，视场中指标线移动1毫米，这样百分同一格为0.01毫米。由于在测微计中测出得压痕对角线视经物镜扩大的，所以必须测得值除以使用的物镜倍数。
a) 观察试样压痕，假设不清楚，旋转升降手轮进行微调，直至清楚。
b) 旋转微动手柄，使测微计的o刻线与压痕的一角相切。
÷
d) 将测微计顺时针旋转90度重复b)-c)步骤，读取分划板及百分筒数值
e) 将读取得对角线长度送入计算器，计算除被测试样硬度值。
7维氏硬度值计算程序得输入和计算〔详见附表2〕
注意
  试验过程中可随时对 测微计中得 0刻线与百分筒得 零刻度线重合性进行校验。如出现不重合，松开百分筒上得 三个螺钉，轻轻转动百分筒外圈，重合后拧紧三只螺钉即可。
压痕中心至试样边缘得距离，及俩压痕中心得距离，对黑色金属应大于压痕对角线平均值得 2.5倍，对有色金属应大于压痕对角线得 5倍。
两对角线得长度之差不应大于百分之5否则试验结果无效。
如果被试样表面为曲面，则从曲面上测得得 硬度值应按附录a进行修正。

硬度计是一精密的计量仪器，必须精心维护，坚持精度。
1硬度计的试台升降机构可注入少量的 20＃机械油，坐标试台，加卸试验力机构，变载荷机构的摩擦面只需涂少量的钟表油进行润滑。光学系统中的各镜片千万不要沾上油污。
2假设光学镜片上沾上油污，应用干净的脱脂棉沾上无水酒精乙醚混合液将油污擦拭干净。务必注意；不要将镜片划伤。
3硬度计每月至少用三种硬度块检查一次，其硬度值为；200±25HV5,450±50 HV5，75050±HV1。
在大批量试样或制品试验前，必须进行日常检查，此时采纳的硬度块及试验力尽量接近试样或制品的硬度值和试验力。
±0.1毫米，如不符合，可松开螺钉，旋转螺母进行调整，经调整后，对1.961牛的试验力可能会有少许影响，可通过主轴上得配重块进行调整，此调整务必在计量部门鉴定时进行。
5如硬度计所装灯泡损坏，可将附件箱中灯泡换上，其操作步骤如下
1〕 关闭电源
2〕 松开三只紧钉螺钉取下光源罩
3〕 卸除两只螺钉，取下光源座
4〕 拔出以损坏的 卤钨灯将附件箱中得 备用灯泡装入灯座
注意：务必保证图中所注“16〞的高度
5〕 按图示装配关系将其复员
6〕 打开电源开关，照明灯亮
7〕 通过测微计分别用10倍40倍物镜观察物面，如视场照明不均匀，只紧定螺钉旋转光源座直至清楚，拧紧紧定螺钉。
6电器控制部分及硬度计其他部分出现故障，用户应及时与生产厂商联系进行修理。
特别说明：
1当试样高度超出使用范围无法进行试验时；先旋转升降手轮拧下紧定螺钉，当坐标试台完全依靠丝杠保护套拖住时，取标试台，将丝杠保护套取走后再重新装入坐标试台，拧紧紧定螺钉即可进行试验。
2电源开关关闭后，必须停顿10秒后再开机。
