道路施工组织设计附表图.docx

附表图
附表一 拟投入本工程的主要施工设备表
序
号
机械或设备名称
型号
规格
数
量
国别
产地
制造
年份
额定
功率KW
生产
能力
用于施工部位
备注
1
装载机
ZL50C
8
柳州
18年
135
3M3
路基

2
反铲挖掘机
PC2-5
12
日本
19年
115
1M3
路基

3
自卸汽车
8~12t
36
柳州
19年
105
12T
路基

4
振动压路机
YZ20C
4
洛阳
18年
120
40T
路基

5
压路机
CC22
2
洛阳
15年
80
22T
路面

6
光轮压路机
2Y6/8
1
洛阳
18年

8T
路基

7
平地机
PY160B
2
天津
17年
118

路基

8
洒水车
GSSEQ
2
南京
15年
105
50L
路基

9
汽车起重机
QY50
2
武汉
19年
125
50T
吊装

10
发电机组
75GF69
2
桂林
16年
75

供电

11
发电机组
120GF81
1
桂林
18年
139

供电

12
砂浆搅拌机
SJ-050
4
南宁
17年
8.8

砌筑

13
载重汽车
EQ140
8
柳州
19年
115
5T
运输

14
钢筋调直机
GQ-D40
2
上海
16年
3

加工

15
钢筋弯曲机
GT740
2
合肥
16年
5.5

加工

16
电焊机
BX3-5
4
桂林
19年
35.5

焊接

17
推土机
120
2
上海
19年
176

推土

18
机动翻斗车
FCI
8
武汉
16年
8.8

运输

19
抽水机
2.5PW
10
南宁
16年
4

抽水

20
拌和机
YWCB2
1
泉州
18年

2t
基层

21
摊铺机
JT65
2
西安
18年

6.5m
摊铺

22
沥青洒布车

1
南京
16年

路面

23
沥青摊铺机
LTL
2
徐州
09年

12m
路面

24
混凝土搅拌站
HZ10
1
南宁
07年

75m3/h
砼搅拌

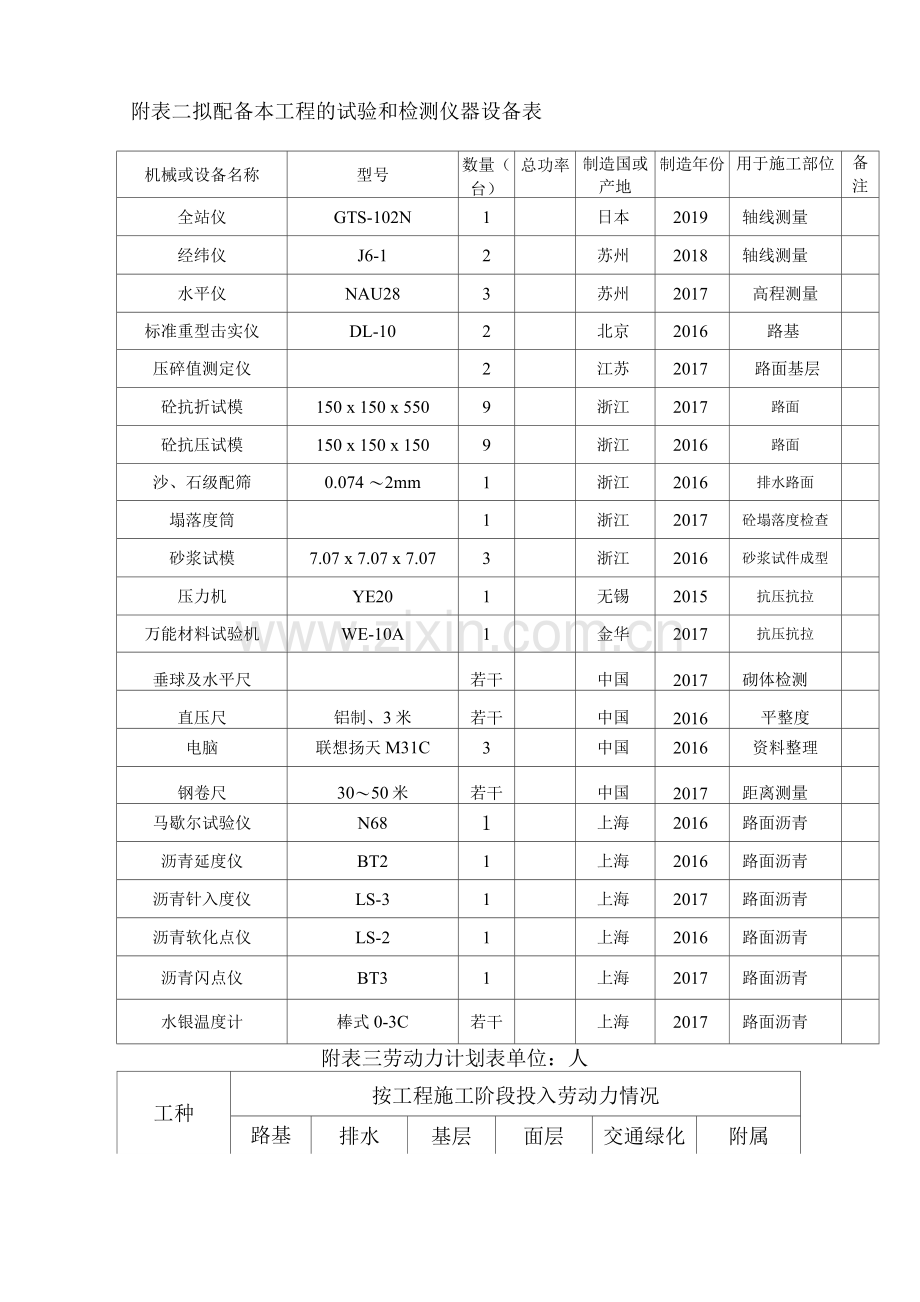

附表二拟配备本工程的试验和检测仪器设备表
机械或设备名称
型号
数量（台）
总功率
制造国或产地
制造年份
用于施工部位
备
注
全站仪
GTS-102N
1

日本
2019
轴线测量

经纬仪
J6-1
2

苏州
2018
轴线测量

水平仪
NAU28
3

苏州
2017
高程测量

标准重型击实仪
DL-10
2

北京
2016
路基

压碎值测定仪

2

江苏
2017
路面基层

砼抗折试模
150 x 150 x 550
9

浙江
2017
路面

砼抗压试模
150 x 150 x 150
9

浙江
2016
路面

沙、石级配筛
0.074 〜2mm
1

浙江
2016
排水路面

塌落度筒

1

浙江
2017
砼塌落度检查

砂浆试模
7.07 x 7.07 x 7.07
3

浙江
2016
砂浆试件成型

压力机
YE20
1

无锡
2015
抗压抗拉

万能材料试验机
WE-10A
1

金华
2017
抗压抗拉

垂球及水平尺

若干

中国
2017
砌体检测

直压尺
铝制、3米
若干

中国
2016
平整度

电脑
联想扬天M31C
3

中国
2016
资料整理

钢卷尺
30〜50米
若干

中国
2017
距离测量

马歇尔试验仪
N68
1

上海
2016
路面沥青

沥青延度仪
BT2
1

上海
2016
路面沥青

沥青针入度仪
LS-3
1

上海
2017
路面沥青

沥青软化点仪
LS-2
1

上海
2016
路面沥青

沥青闪点仪
BT3
1

上海
2017
路面沥青

水银温度计
棒式0-3C
若干

上海
2017
路面沥青

附表三劳动力计划表单位：人
工种
按工程施工阶段投入劳动力情况
路基
排水
基层
面层
交通绿化
附属
普工
50
50
50
30
40
40
模板工
/
10
/
10
20
/
钢筋工
/
10
/
10
20
/
砼工
/
20
/
42
30
/
沥青工
/
/
10
/
/
/
砌工
/
30
/
/
/
30
测量工
4
4
4
4
4
4
电工
2
2
2
2
2
2
机械司机
40
30
30
20
10
10
安装工
/
30
/
/
10
10
合计
96
166
96
118
136
96

附表四、施工网络图

附表五 施工平面布置图
第一施工段第二施工段
（路面、交通等施工）（路面、交通等施工）
说明：1、临时设施由于现场场地有限，暂定在图示位置，
开工后根据具体情况定。实线为本工程施工范围。
2、临时设施及施工用水用电由甲方指定接入。
3、▲ 为交通值班岗，5 为材料/弃土示意线路。
4、运输路线计划尽量使用原有道路做为施工便道。
图例：1、项目经理办公室
2、监理办公室
3、工程部办公室
4、技术部办公室
5、经营部办公室
6、质量部办公室
7、安全部办公室
8、行政办公室
9、宿舍
10、厨房
11、食堂
12、仓库
13、工具房
14、电工房
项目经理部平面布置简图
出入门
7
810 I 11 | 12 I 1314

附表六临时用地表
用途
面积（m2）
位置
需用时间
门卫
8
详见施工现场平面布置图
开工~竣工
办公室
30
开工~竣工
会议室
50
开工~竣工
材料仓库
150
开工~竣工
厕所、浴室
1
开工~竣工
宿舍
3
开工~竣工
搅拌机
580
开工~竣工
石堆场
160
开工~竣工
砂堆场
165
开工~竣工
周转材料堆场
160
开工~竣工
木工棚
60
开工~竣工
砌块堆场
1
开工~竣工
钢筋加工场、堆场
2
开工~竣工
