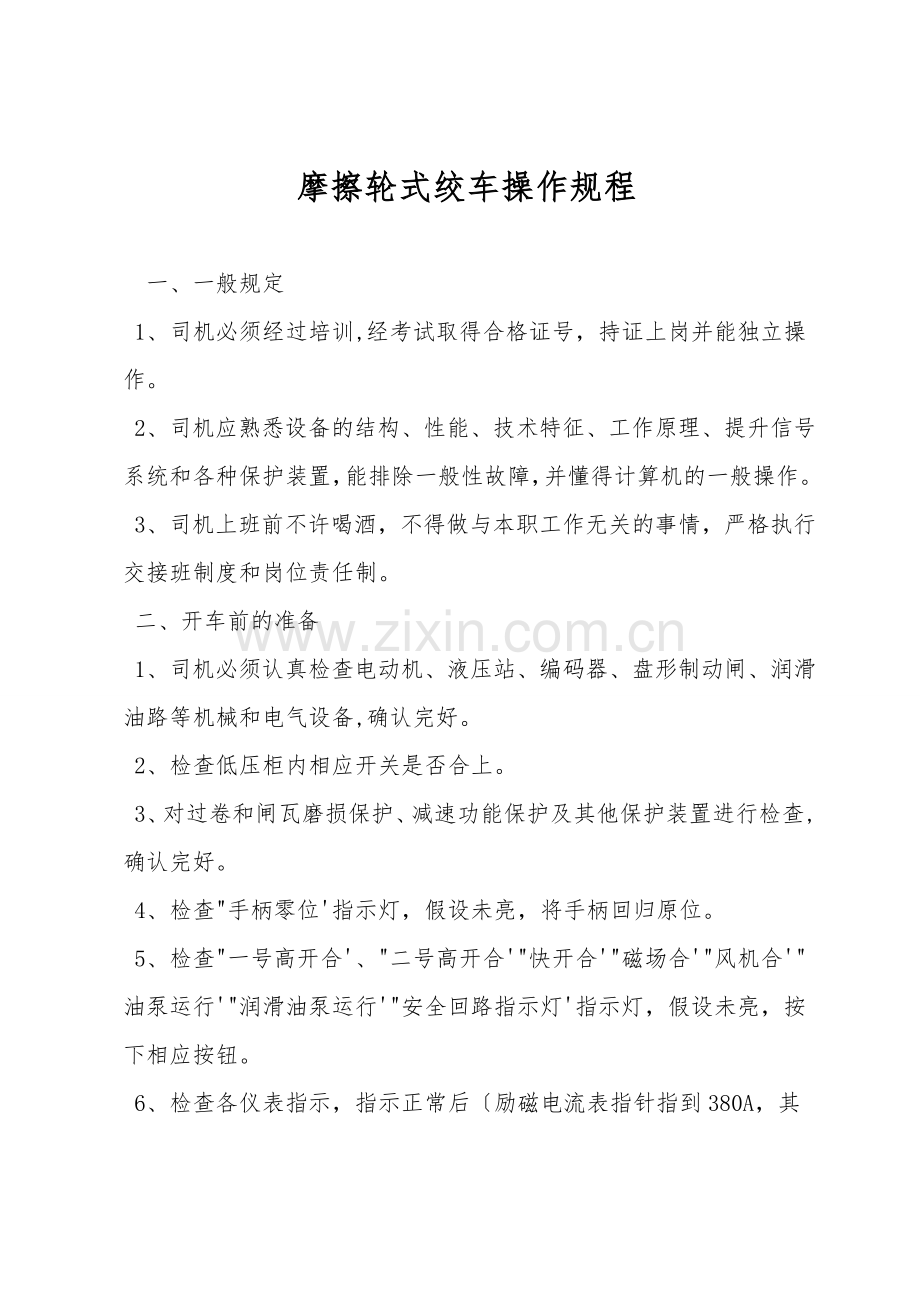

摩擦轮式绞车操作规程

一、一般规定
1、司机必须经过培训,经考试取得合格证号，持证上岗并能独立操作。
2、司机应熟悉设备的结构、性能、技术特征、工作原理、提升信号系统和各种保护装置，能排除一般性故障，并懂得计算机的一般操作。
3、司机上班前不许喝酒，不得做与本职工作无关的事情，严格执行交接班制度和岗位责任制。
二、开车前的准备
1、司机必须认真检查电动机、液压站、编码器、盘形制动闸、润滑油路等机械和电气设备,确认完好。
2、检查低压柜内相应开关是否合上。
3、对过卷和闸瓦磨损保护、减速功能保护及其他保护装置进行检查,确认完好。
4、检查"手柄零位'指示灯，假设未亮，将手柄回归原位。
5、检查"一号高开合'、"二号高开合'"快开合'"磁场合'"风机合'"油泵运行'"润滑油泵运行'"安全回路指示灯'指示灯，假设未亮，按下相应按钮。
6、检查各仪表指示，指示正常后〔励磁电流表指针指到380A，其它仪表指针指到"零'时〕,即可按信号进行开车。
三、全自动方式提煤
1、将操作转换开关打至"全自动'位置。
2、箕斗到装载站， 装载站信号工按下控制台上"停车按钮'，装载完成后,发出信号，绞车进入自动运行状态。
3、绞车每提完一勾，装载站信号工按下"停车按钮'，绞车自动进入下一循环进行提煤。
四、半自动方式提煤
1、将操作转换开关打至"半自动'位置。
2、当收到井下装载站提升信号时,"同意开车'指示灯亮，依据提升方向,按下"半自动提升'〔即主斗上提〕或"半自动下放'〔即主斗下放〕按钮，绞车进入自动运行方式。
五、手动方式提煤
1、将操作转换开关打至"手动'位置。
2、当收到井下装载站提升信号时,"同意开车'指示灯亮，依据提升方向, 将制动手把从"制动'位置缓慢推向"松闸'位置，同时将主令手把配合操作完成箕斗上提或下放。
3、当箕斗运行到减速段"减速灯'亮,绞车自动进入减速，待绞车在停车点自动停车时，司机将主令和制动手把拉至原位。
六、检修操作运行
1、将操作转换开关打至"手动'位置、将提升种类转换开关打至"检修'位置。
2、绞车司机依据检修工所发信号,在司机左台将信号转换开关打至"一桥运行'〔即主斗上提〕或"二桥运行'〔即主斗下放〕位置，运行结束，转至正常位置。
3、当绞车司机接到停车信号时将制动手把拉至制动位置，将主令手把拉至零位，提升机停止运行。
七、检验钢丝绳运行
1、将操作转换开关打至"手动'位置，将提升种类转换开关打至"验绳'位置。
2、绞车司机依据接收信号,将信号转换开关打至"一桥运行'〔即主斗上提〕或"二桥运行'〔即主斗下放〕位置， 将制动手把从"制动'位置缓慢推向"松闸'位置，同时将主令手把配合操作完成箕斗上提或下放。
3、在检查钢丝绳过程中绞车工接到停铃时手动停车。
八、当绞车运行中发生以下现象之一时,绞车司机马上用工作闸进行制动停车。
1、设备运转出现异常声响；
2、主电机电流超过正常值或电流表指针剧烈摆动；
3、首绳松紧程度显然不一，各别绳摆动严重，发生钢丝绳蹿动现象；
4、出现其他运行故障。
九、绞车运行中发生以下现象之一时，绞车司机必须马上按下"紧急停车'按钮,绞车进行安全制动。
1、主要部件失灵；
2、加、减速期间出现意外信号；
3、接近井口不能减速；
4、井筒中发生异常的庞大响声；
5、电器设备冒烟或起火。
6、制动系统发生故障；
十、绞车提升过卷处理方法
假设绞车过卷时,将显示"重故障'，绞车安全回路跳闸并紧急制动。
1、按下"解除故障报警'按钮，解除报警信号。
2、假设主箕斗〔或副箕斗〕过卷，选择"上过卷'〔或"下过卷'〕旁路按钮，并将绞车操作方式打至"零'位。
3、按"故障复位'按钮，按 "安全复位'按钮，待"安全回路' 指示灯亮、待"重故障'指示灯灭。
4、按下"油泵电机启动'按钮，待"油泵运行'指示灯亮。
5、绞车以检修方式开车将箕斗提到正常位置后，将"过卷'旁路开关打至正常位置。
十一、注意事项
1.绞车新电控系统，停车假设要超过10分钟，绞车工在操作台按下"紧停按钮'，对绞车全断电。
℃，不准合液压站加热器电源开关〔Q30〕。
3.箕斗提煤运行速度设置范围：0.25～9 m/s；箕斗检修运行速度设置：0.10～0.5m/s；箕斗检查钢丝绳速度设置：2.5 m/s。
4.假设箕斗应急提人时，选择在"手动提煤'运行状态下，绞车速度控制在4m/s。当箕斗运行到离井口75m时，绞车开始减速，当运行至离井口10m时，绞车速度控制在0.5m/s以内。
5.检修开车时，信号规定:"一桥运行'和"二桥运行'对应为主箕斗"提升'和"下放'。
6、电机温度保护设定：磁场工作状态下风机一直运转。电机温度﹥50℃，风机自动启动；电机温度﹤40℃，风机1小时后自动停机；当电机温度﹥55℃，绞车运行停止后，控制系统自动跳安全回路，显示"轻故障'。
7、绞车在自动运行状态下，除紧急状况需按"紧停按钮'进行安全制动外，严禁碰按钮和手柄。
8、检修电机主风机时，必须将此风机主回路断路器断开。
9、绞车运行到停车位置时，在停车过程中，假设出现制动系统压力下降过慢或压力不变的状况，绞车工应马上按"紧急停车'按钮，对绞车全断电，假设压力仍不降，绞车制动失效时，绞车工应迅速利用手动卸压阀卸压进行制动。
10、假设操作台出现"重故障'或"轻故障'指示灯亮，按下"解除故障报警'按钮，待报警信号解除后，将绞车操作转换开关打至"零'位，按下"故障复位'按钮，按下"安全复位按钮'，待"安全回路指示灯'亮、"重故障'和"轻故障'指示灯灭，方可开车。
11、操作台上无润滑油泵启动和停止按钮，润滑油泵的停送电均在低压柜内。
12、如遇高压停电或低压停电，电源恢复正常后，司机必须到七楼合上1#或2#高压进线柜后，方可在司机台合1#和2#高压合按钮。
13、当主信号出现故障，司机可在信号箱内将信号转换开关从"1'位打至"2'位，使用备用信号开车。
