风能新能源企业基础沉降技术监督管理.docx

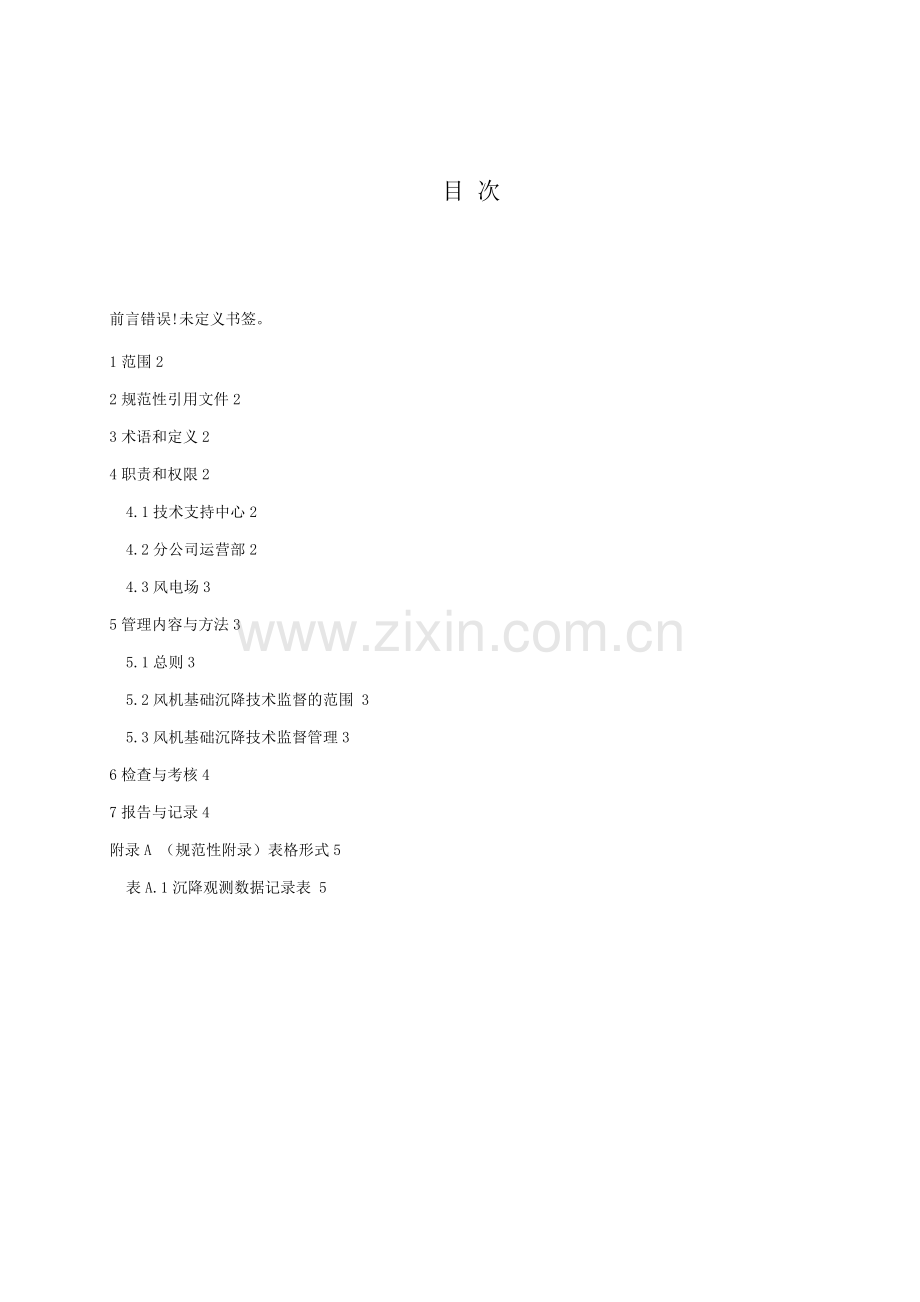

目 次
前言错误!未定义书签。
1范围2
2规范性引用文件2
3术语和定义2
4职责和权限2
4.1技术支持中心2
4.2分公司运营部2
4.3风电场3
5管理内容与方法3
5.1总则3
5.2风机基础沉降技术监督的范围 3
5.3风机基础沉降技术监督管理3
6检查与考核4
7报告与记录4
附录A （规范性附录）表格形式5
表A.1沉降观测数据记录表 5

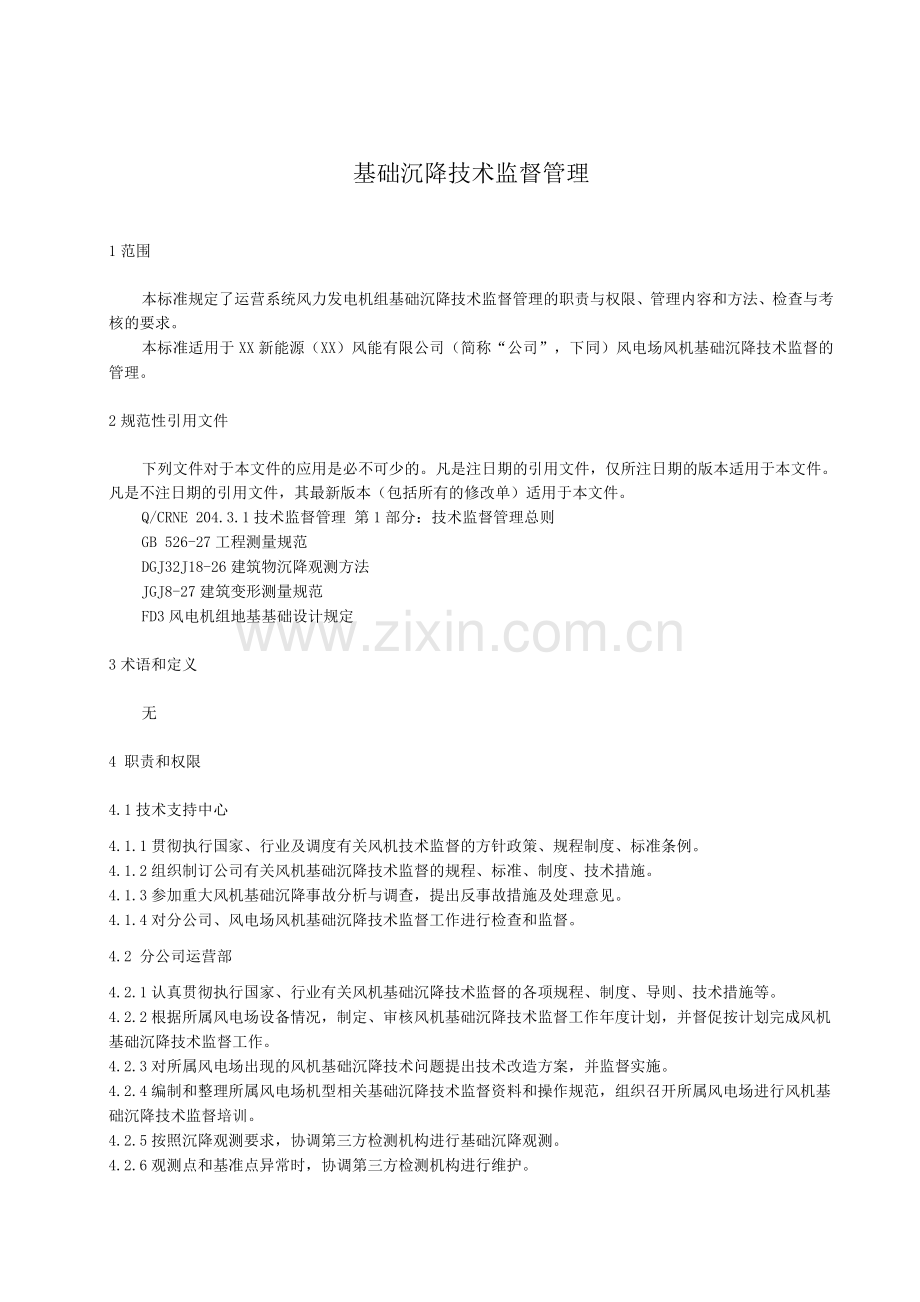

基础沉降技术监督管理
1范围
本标准规定了运营系统风力发电机组基础沉降技术监督管理的职责与权限、管理内容和方法、检查与考核的要求。
本标准适用于XX新能源（XX）风能有限公司（简称“公司”，下同）风电场风机基础沉降技术监督的管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
Q/CRNE 204.3.1技术监督管理 第1部分：技术监督管理总则
GB 526-27工程测量规范
DGJ32J18-26建筑物沉降观测方法
JGJ8-27建筑变形测量规范
FD3风电机组地基基础设计规定
3术语和定义
无
4 职责和权限
4.1技术支持中心
4.1.1贯彻执行国家、行业及调度有关风机技术监督的方针政策、规程制度、标准条例。
4.1.2组织制订公司有关风机基础沉降技术监督的规程、标准、制度、技术措施。
4.1.3参加重大风机基础沉降事故分析与调查，提出反事故措施及处理意见。
4.1.4对分公司、风电场风机基础沉降技术监督工作进行检查和监督。
4.2 分公司运营部
4.2.1认真贯彻执行国家、行业有关风机基础沉降技术监督的各项规程、制度、导则、技术措施等。
4.2.2根据所属风电场设备情况，制定、审核风机基础沉降技术监督工作年度计划，并督促按计划完成风机基础沉降技术监督工作。
4.2.3对所属风电场出现的风机基础沉降技术问题提出技术改造方案，并监督实施。
4.2.4编制和整理所属风电场机型相关基础沉降技术监督资料和操作规范，组织召开所属风电场进行风机基础沉降技术监督培训。
4.2.5按照沉降观测要求，协调第三方检测机构进行基础沉降观测。
4.2.6观测点和基准点异常时，协调第三方检测机构进行维护。
4.3风电场
4.3.1建立健全风机基础沉降技术监督档案资料，开展风机基础沉降技术监督科学化管理。
4.3.2按照沉降观测要求提出基础沉降观测需求计划。
4.3.3细化（半）年度风机基础沉降技术监督计划和反措计划，并按照操作规范进行实施和记录。
4.3.4针对基础沉降技术监督过程发现的问题，积极反馈及提出改进建议。
4.3.5杜绝由于风机基础沉降技术监督工作失误引起的事故，消除影响风机设备安全的不利因素，建立健全风机基础沉降数据及信息记录管理的必要条件。
4.3.6按照5.3.3沉降观测成果资料要求跟踪第三方检测机构相关文件的提供，并进行存档。
4.3.7负责观测点和基准点日常巡视，并及时将异常结果反馈给分公司运营部。
5管理内容与方法
5.1总则
5.1.1风机基础沉降技术监督的目的是通过对基础沉降观测数据进行分析，了解风机基础沉降的稳定性情况，避免风机因基础沉降观测不及时或者数据不真实影响基础沉降稳定性观测，无法及时准确制定应对措施，导致重大事故发生。
5.1.2为了加强公司风机基础沉降技术监督工作，保证风机相关风机良好的工作环境，根据国家、行业有关标准，制订本规定。
5.1.3风机基础沉降技术监督工作实行三级管理体制，技术支持中心第一级，分公司运营部为第二级，风电场为第三级。
5.2风机基础沉降技术监督的范围
风机基础沉降技术监督主要范围包括：风机基础沉降观测要求、观测点和基准点的维护、沉降观测资料等。
5.3 风机基础沉降技术监督管理
5.3.1基准点和观测点要求：
a）沉降观测点布置要求：沿风机基础底座周边与基础底座轴线相交的位置布点，每台风机设置沉降观测点不得少于4个，对每个观测点均需观测和记录；
b）基准点宜用双金属标（或钢管标），若用基岩标应成组设置，每组不得少于三个水准标石，并宜采用深埋标志。工作基点应设在距风机较近处，采用基岩标、岩石标。风机上的测点宜采用地面标志；风机外的测点宜采用岩石标。各测量标点的设置应符合《GB526-27工程测量规范》中相关要求；
c）监测基准网，由基准点和部分工作基点构成，监测基准网应当每半年复测一次，按II等垂直位移监测基准网布置，往返或环线闭合差应小于0.305N mm（N为测站总数）；当对变形监测成果发生怀疑时，应随时检核监测基准网。
5.3.2沉降观测要求：
a）每台风机进行单独的沉降观测；
b）每期观测前，应对所使用的仪器和设备进行检查、校正，并做好记录；
c）水准工作基点应尽量靠近观测点位置，但应在基础沉降影响范围之外，即距风机基础边线至少应大于80m，基准点一般不少于3个；
d）观测时间和密度
风机安装后第一年每3月观测一次；
附录A （规范性附录）表格形式
表A.1沉降观测数据记录表
风电场

风机编号

安装完成日期

观测日期
相对基准
点（mm ）
相对基准点
变化（mm）
观测点
观测点高程（mm ）
观测点相对高程差（mm ）
观测点累计
变化（mm）
风向
风速
（m/s）
仪器型号
计量编号
观测人
校核人

1

2

3

1

2

3

1

2

3

1

2

3

1

2

3

1

2

3

1

2

3

1

2

3
