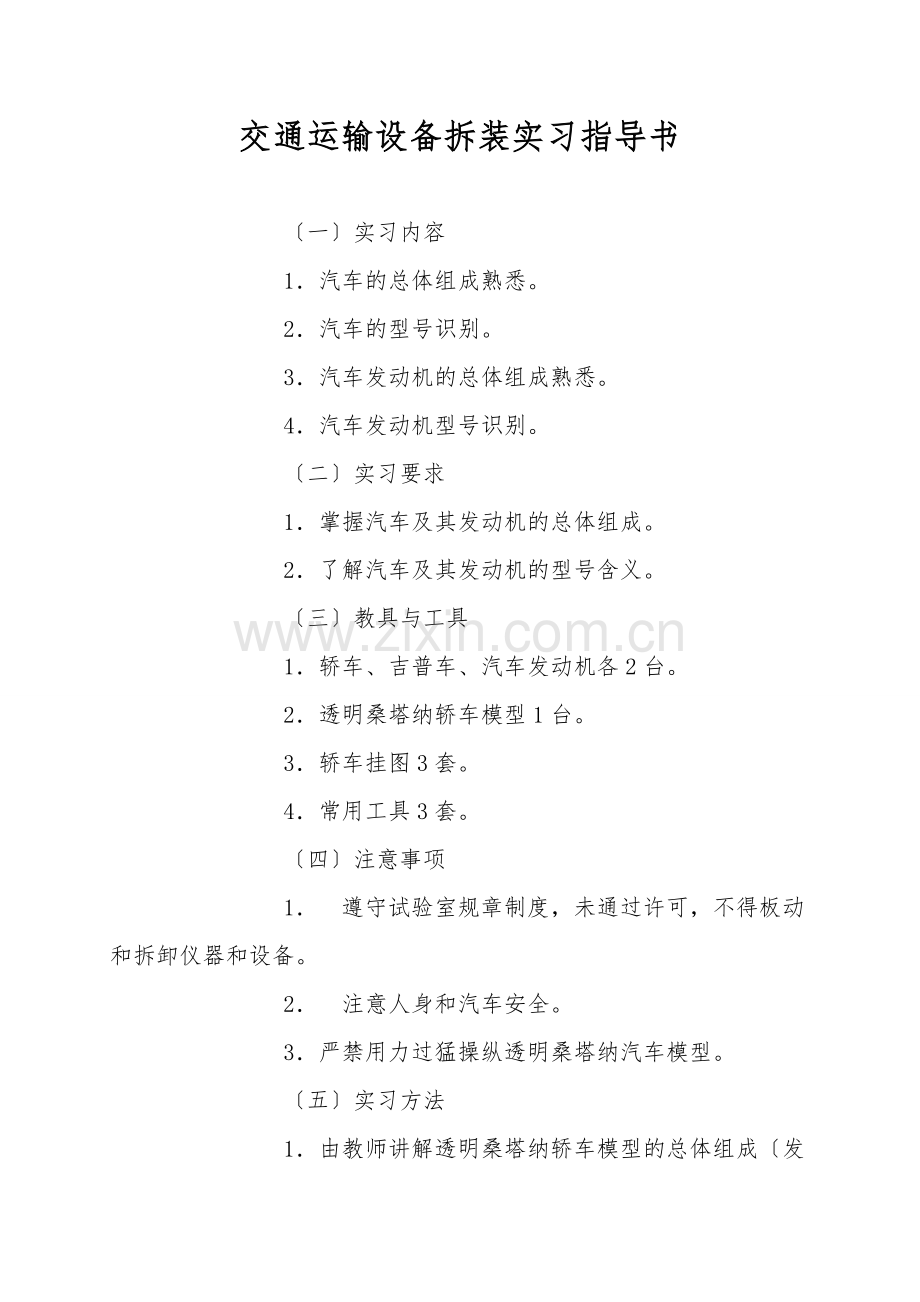

交通运输设备拆装实习指导书
〔一〕实习内容
1.汽车的总体组成熟悉。
2.汽车的型号识别。
3.汽车发动机的总体组成熟悉。
4.汽车发动机型号识别。
〔二〕实习要求
1.掌握汽车及其发动机的总体组成。
2.了解汽车及其发动机的型号含义。
〔三〕教具与工具
1.轿车、吉普车、汽车发动机各2台。
2.透明桑塔纳轿车模型1台。
3.轿车挂图3套。
4.常用工具3套。
〔四〕注意事项
1. 遵守试验室规章制度,未通过许可,不得板动和拆卸仪器和设备。
2. 注意人身和汽车安全。
3.严禁用力过猛操纵透明桑塔纳汽车模型。
〔五〕实习方法
1.由教师讲解透明桑塔纳轿车模型的总体组成〔发动机、底盘、电器设备〕;汽车发动机的总体组成〔机体组件、曲柄连杆机构、换气系统、燃油系统、点火系统、润滑系统、冷却系统和启动系统〕;汽车主要驾驶操作杆件;汽车发动机的启动和整车传动演示。
2.由教师现场讲解实际轿车的总体组成;轿车发动机总体组成;主要驾驶操作杆件;轿车的型号识别。
〔六〕实习作业
1.汽车及其发动机一般各由哪些部分组成?
2.表达以下汽车及发动机型号的含义:
〔1〕 CA1091汽车;〔2〕6105柴油机;〔3〕1E65F汽油机。
二 汽车发动机的拆卸
〔一〕实习内容
1.拆卸发动机的外部零部件。
2.拆卸发动机一个缸的活塞连杆机构。
〔二〕实习要求
1.掌握常用拆装工具和专用工具的正确使用。
2.掌握常用发动机拆卸的基本原则和零件的清洗存放。
3.熟悉所拆卸的发动机零部件名称。
〔三〕教具与工具
1.各型轿车发动机22台。
2.清洗机1台。
3.常用拆装工具、零件存放盘、毛刷、擦布等各18套。
4.专用拆装工具6套。
〔四〕注意事项
1.拆卸时注意发动机安放平稳,注意人身安全。
2.保持作业场地清洁和整齐。
3.正确使用拆卸工具,保证安全操作。
4.注意零部件之间的配合关系和装配记号,必要时应作记号。
5.拆下的零部件按要求清洗、装配、存放。
6.未要求拆卸和解体的部件,可暂不拆卸。
〔五〕实习方法
1.由指导教师讲解示范常用拆装工具〔开口板手、梅花板手、套筒板手、扭力板手、活动板手、内六角板手、管子钳、钢丝钳、鲤鱼钳、螺丝刀、锤子等〕的正确使用,讲解专用工具〔火花塞套筒、活塞环装卸钳、喷油泵拆装工具等〕的正确使用。
2.由教师指导,同学亲自动手拆卸发动机,原则是由外到内,由表及里进行。
3.将拆卸的零部件进行清洗和正确存放,并进行零部件初步识别。
〔六〕实习作业
1.拆装工具的正确使用原则?
2.发动机拆卸的基本原则及注意事项?
三 发动机机体组件及曲柄连杆机构的结构原理
〔一〕实习内容
1.拆卸发动机机体组件,并进行结构及类型熟悉。
2.拆卸发动机曲柄连杆机构,并进行结构原理分析。
〔二〕实习要求
1.掌握汽车发动机机体组件组成、结构特征、类型。
2.掌握汽车发动机曲柄连杆机构组成、类型、结构特征、原理分析。
〔三〕教具与工具
1.各型汽车发动机22台。
2.清洗机1台。
3.常用拆装工具及零件存放盘22套。
4.专用拆装工具6套。
〔四〕注意事项
1.注意人身和机件安全。
2.拆装活塞环时,注意用专用工具,手工拆卸时不可用力过猛。
3.活塞销的拆卸一般必需要加热活塞后进行。
〔五〕实习方法
1. 指导教师指导同学拆卸发动机曲柄连杆机构,并进行清洗。
2. 指导教师现场介绍发动机机体组件〔机体、缸套、缸盖、缸垫等〕的作用、结构、类型及安装关系。
3.指导教师现场介绍发动机曲柄连杆机构组成〔活塞、活塞环、活塞销、连杆、连杆瓦、连杆铜套、连杆螺钉、曲轴、主轴瓦、曲轴定位、飞轮等〕、作用、类型、结构特点、工作原理、配合关系、拆卸注意事项。
3.同学自行观察上述零部件,并学会使用专用工具正确拆卸活塞环。
〔六〕实习作业
1.表达活塞环的分类、作用、结构特点和工作原理。
2.曲柄连杆机构拆卸时应注意事项有哪些?
四 发动机配气系统的组成及结构原理
〔一〕实习内容
1. 换气系统的基本组成、类型及工作原理。
2. 换气系统各零部件的分解,结构、类型及工作原理学习。
〔二〕实习要求
1.掌握发动机换气系统的类型、基本组成及工作原理。
2.学会换气系统各零部件的正确拆装。
〔三〕教具与工具
1.各型汽车发动机22台。
2.清洗机1台。
3.常用拆装工具及零件存放盘22套。
4.专用拆装工具6套。
〔四〕注意事项
1.注意换气系统各正时齿轮的互相配合记号。
2.气门组件的拆卸应使用专用工具进行。
〔五〕实习方法
1. 教师指导同学拆卸换气系统各零部件。
2.由指导教师现场讲解换气系统类型〔顶置式;侧置式〕、组成〔空气滤清器,进气管,排气管,进气门、排气门、气门导管、气门弹簧、气门锁片、气门座、正时齿轮、凸轮轴、传动组件等〕及工作原理。
2.由同学拆装空气滤清器,教师讲解空滤器的作用、类型、结构及工作原理。
3.教师指导同学装复换气系统各零部件。
〔六〕实习作业
1.顶置式换气系统是由哪些零部件组成?其换气过程如何进行?
2.气门组件由哪些零件组成?拆装时应注意些什么问题?
五 汽油机燃油供给系统组成及结构原理
〔一〕实习内容
1.汽油机燃油供给系统总体组成及工作原理。
2.燃油系各部件的拆卸、结构及工作原理〔化油器和电喷系统除外〕。
〔二〕实习要求
1.掌握汽油机燃油系统基本组成与工作原理。
2.学会汽油机汽油输油泵的类型、折卸、基本结构及工作原理。
