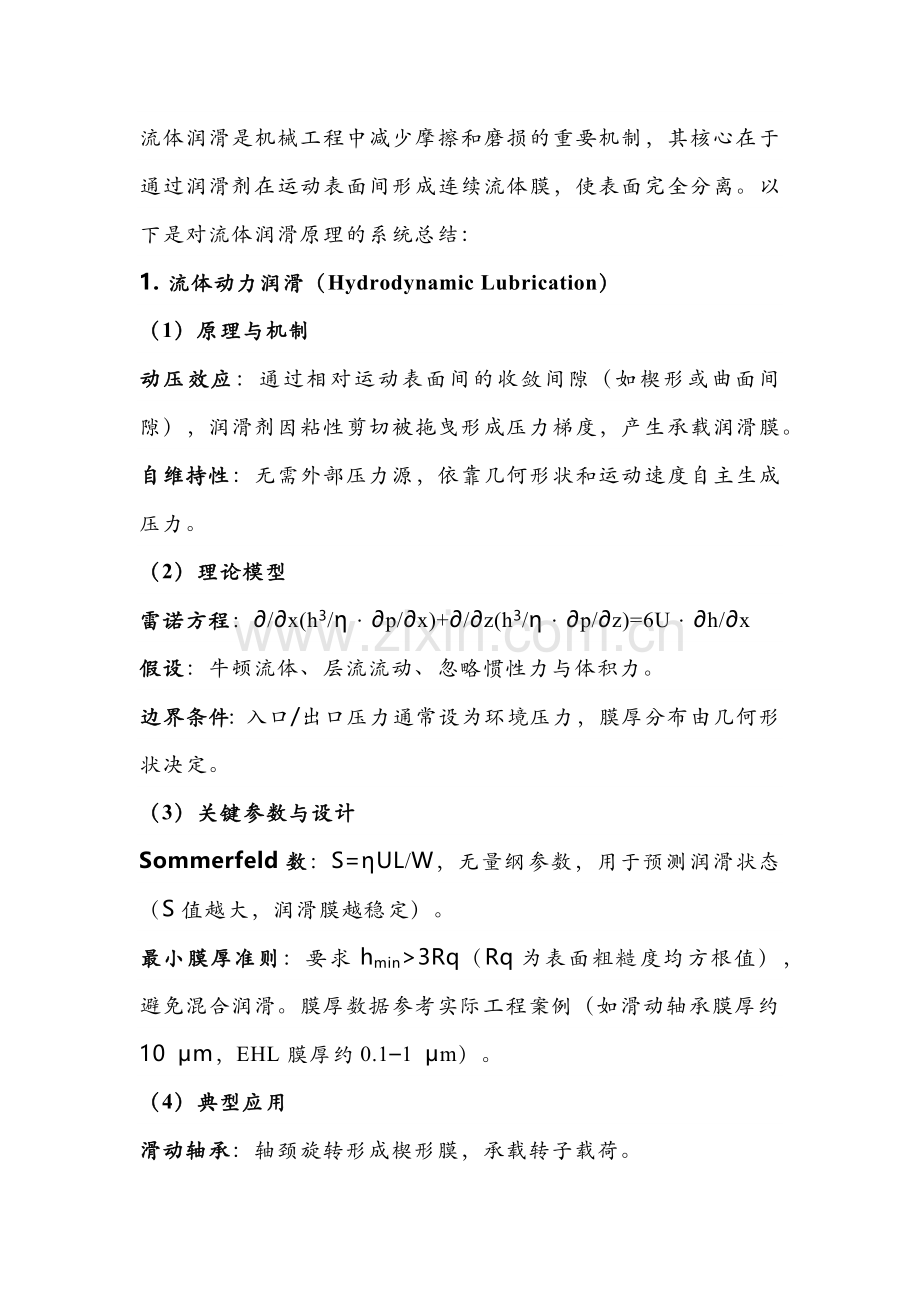

流体润滑是机械工程中减少摩擦和磨损的重要机制，其核心在于通过润滑剂在运动表面间形成连续流体膜，使表面完全分离。以下是对流体润滑原理的系统总结：
1. 流体动力润滑（Hydrodynamic Lubrication）
（1）原理与机制
动压效应：通过相对运动表面间的收敛间隙（如楔形或曲面间隙），润滑剂因粘性剪切被拖曳形成压力梯度，产生承载润滑膜。
自维持性：无需外部压力源，依靠几何形状和运动速度自主生成压力。
（2）理论模型
雷诺方程：∂/∂x(h3/η·∂p/∂x)+∂/∂z(h3/η·∂p/∂z)=6U·∂h/∂x
假设：牛顿流体、层流流动、忽略惯性力与体积力。
边界条件：入口/出口压力通常设为环境压力，膜厚分布由几何形状决定。
（3）关键参数与设计
Sommerfeld数：S=ηUL/W，无量纲参数，用于预测润滑状态（S值越大，润滑膜越稳定）。
最小膜厚准则：要求 hmin>3Rq（Rq为表面粗糙度均方根值），避免混合润滑。膜厚数据参考实际工程案例（如滑动轴承膜厚约10 μm，EHL膜厚约0.1–1 μm）。
（4）典型应用
滑动轴承：轴颈旋转形成楔形膜，承载转子载荷。

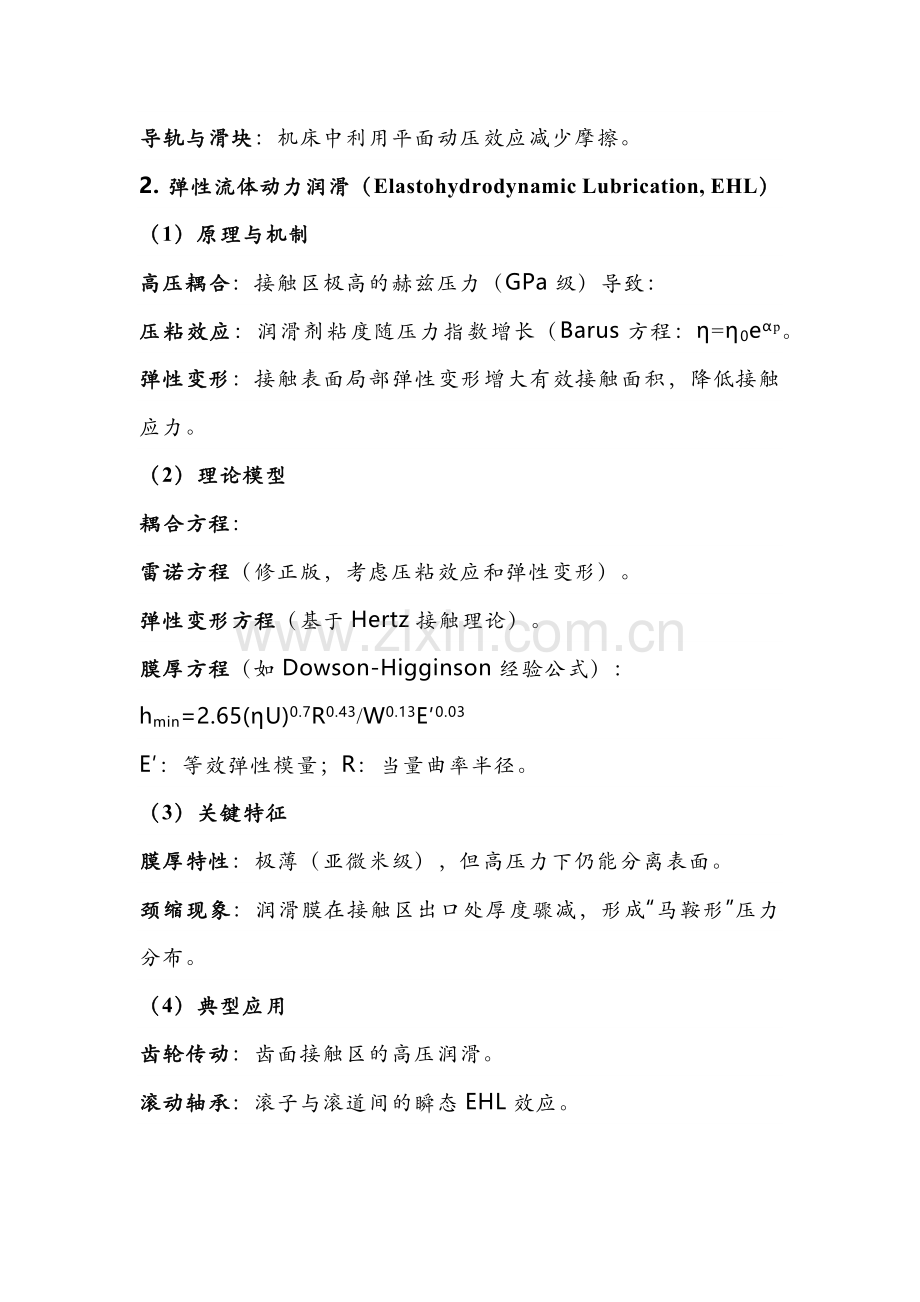

导轨与滑块：机床中利用平面动压效应减少摩擦。
2. 弹性流体动力润滑（Elastohydrodynamic Lubrication, EHL）
（1）原理与机制
高压耦合：接触区极高的赫兹压力（GPa级）导致：
压粘效应：润滑剂粘度随压力指数增长（Barus方程：η=η0eαp。
弹性变形：接触表面局部弹性变形增大有效接触面积，降低接触应力。
（2）理论模型
耦合方程：
雷诺方程（修正版，考虑压粘效应和弹性变形）。
弹性变形方程（基于Hertz接触理论）。
膜厚方程（如Dowson-Higginson经验公式）：
hmin=2.65(ηU)0.7R0.43/W0.13E′0.03
E′：等效弹性模量；R：当量曲率半径。
（3）关键特征
膜厚特性：极薄（亚微米级），但高压力下仍能分离表面。
颈缩现象：润滑膜在接触区出口处厚度骤减，形成“马鞍形”压力分布。
（4）典型应用
齿轮传动：齿面接触区的高压润滑。
滚动轴承：滚子与滚道间的瞬态EHL效应。

3. 流体静力润滑（Hydrostatic Lubrication）
（1）原理与机制
外部供压：通过高压泵将润滑剂注入摩擦副间隙，强制形成静压膜。
无速度依赖：润滑膜在静止或极低速下仍可维持，适用于高精度、重载场景。
（2）系统组成
高压泵：提供恒定压力（通常1-100 MPa）。
节流器：调节流量与压力分布（毛细管、小孔或滑阀节流）。
油腔结构：多油腔设计提升承载均匀性与稳定性。
（3）关键参数与设计
承载力公式：W=psA·K，其中 K 为节流器系数（与节流类型相关）。
刚度优化：通过反馈控制调节供油压力，抵抗外部扰动。
润滑膜厚：高压静压润滑膜厚较大（10–100 μm），因外部供压可主动调控。
（4）典型应用
精密机床导轨：纳米级定位精度的静压支撑。
天文望远镜转台：重载低速下的无摩擦运动。
三类润滑机制对比
特征
流体动力润滑
弹性流体动力润滑
流体静力润滑
压力来源
相对运动速度
高压接触与弹性变形
外部泵供压
膜厚范围
1–100 μm
0.1–1 μm
10–100 μm
速度依赖性
高（需一定速度）
中（需接触滑动）
无（静态可用）
适用载荷
中低载荷
极高接触压力（GPa级）
极高载荷
能耗
低
中（高压泵辅助可能）
高（持续供压）
典型场景
滑动轴承、内燃机曲轴
齿轮、滚动轴承
精密机床、重载平台
