XX楼电气施工方案.docx

1. 电气工程概况
1.1变配电系统
配电室及供电电源
本工程地下室设变配电室，由供电部门提供两路10K V电源进入电缆分界室，从电缆分界室进入10KV总配电室。
负荷等级
消防给水、消防电梯、载客电梯、防排烟风机、消防控制室、应急照明等消防电力设备，以及电话、网络设备、安防设备等弱电系统设备用电均为一级负荷；生活水泵、潜水泵等设备为二级负荷；其他一般照明、电力设备为三级负荷。
1.2照明系统
本工程电气照明主要包括一般照明和应急照明（含疏散照明）。
人员密集处的厅堂、安全出、公共走道均设疏散照明，其供电电源除常用电源和应急母线段提供的备用电源外，还将设蓄电池 灯作应急电源，其供电时间不少于90分钟。公共区域的照明系统将由楼宇控制。设有本地开关的应急灯，火灾时由消防控制室强启点亮。
1.3动力系统
消防控制室、消防电梯、防排烟设备、火灾自动报警等消防用电，以及电话、网络安防等弱电设备，采用双电源供电末端自动切换。、办公低压干线采用封闭母线，楼层设置插接箱，经层配电，送至各用电单元。公共照明及应急照明干线采用电缆T接形式供电。
1.4线路敷设

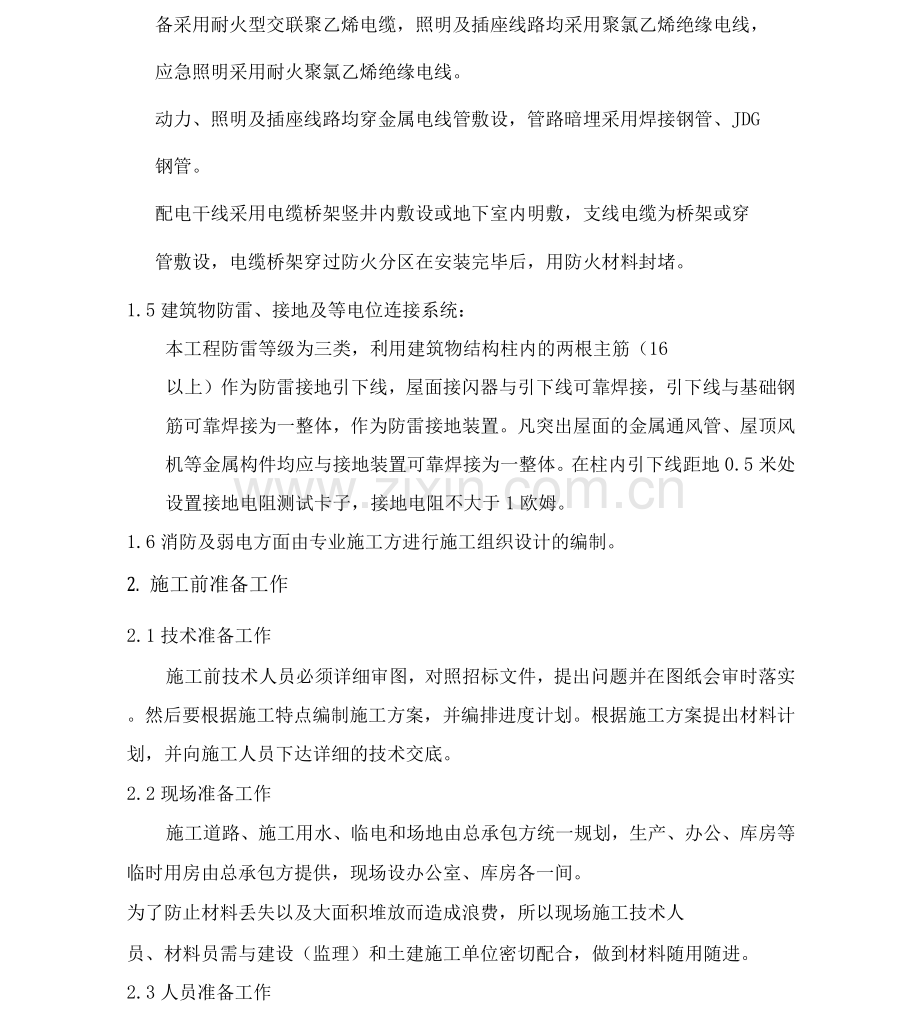

低压配电干线电缆采用阻燃交联聚乙烯电缆及聚氯乙烯绝缘电线；消防设
备采用耐火型交联聚乙烯电缆，照明及插座线路均采用聚氯乙烯绝缘电线，
应急照明采用耐火聚氯乙烯绝缘电线。
动力、照明及插座线路均穿金属电线管敷设，管路暗埋采用焊接钢管、JDG
钢管。
配电干线采用电缆桥架竖井内敷设或地下室内明敷，支线电缆为桥架或穿
管敷设，电缆桥架穿过防火分区在安装完毕后，用防火材料封堵。
1.5建筑物防雷、接地及等电位连接系统：
本工程防雷等级为三类，利用建筑物结构柱内的两根主筋（16
以上）作为防雷接地引下线，屋面接闪器与引下线可靠焊接，引下线与基础钢筋可靠焊接为一整体，作为防雷接地装置。凡突出屋面的金属通风管、屋顶风机等金属构件均应与接地装置可靠焊接为一整体。在柱内引下线距地0.5米处设置接地电阻测试卡子，接地电阻不大于1欧姆。
1.6消防及弱电方面由专业施工方进行施工组织设计的编制。
2. 施工前准备工作
2.1技术准备工作
施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。然后要根据施工特点编制施工方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
2.2现场准备工作
施工道路、施工用水、临电和场地由总承包方统一规划，生产、办公、库房等临时用房由总承包方提供，现场设办公室、库房各一间。
为了防止材料丢失以及大面积堆放而造成浪费，所以现场施工技术人
员、材料员需与建设（监理）和土建施工单位密切配合，做到材料随用随进。
2.3人员准备工作
施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格
后方可上岗，特殊工种必须持证上岗。
2.4电气工程主要工程量计算
电气工程主要工程量一览表
序号
项目
工程量
备注
单位
数量
1
配电柜安装
台

2
配电箱安装
台

3
钢管敷设
m

4
线槽安装
m

5
电缆敷设
m

6
母线槽安装

7
管内穿线
m

8
灯具安装
套

9
开关、插座、风扇及风幕安装
个

10

2.5电气工程主要机具准备
电气工程主要机具计划表
序号
名称
型号
单位
数量
备注
1
电焊机
B X 3-1
台

2
电钻

台

3
电锤
38E
台

4
切割机
4型
台

5
绝缘电阻表
ZC-7
块

6
钳型万用表
MG36
块

7
接地电阻表
ZC-8
块

8
机械开孔器

套

9
套丝机一

台

2.6劳动力计划与安排
电气工程劳动力计划表

4
普工

总心
计

2.7电气工程王要材
夺料及设备计
「划

材料及设备主要由总公司经营部统一计划，项目部负责对其进行核对。
3. 电气工程主要施工方法及质量要求
3.1管路敷设施工方法及质量要求
3.1. 1首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式、孔洞套管的预留，进行施工。
根据设计图纸要求及图纸会审记录，各房间照明管线为自配电箱引出线管暗敷设，包括弱电为自线槽引出线管暗敷设，地下室各强
电配管为沿顶、沿地、沿墙暗敷设。配合土建作好设备间、楼梯间及竖井内的各器具等处的暗管敷设。
关于管路的连接、弯扁度、弯曲半径、保护层、管盒固定、标高、管处理等要求详见技术交底记录。在施工中应认真加强看护，保证管路畅通，及时作好自检、互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。
工艺流程：暗管敷设一预制加工一测定盒箱位置一管路连接一暗管敷设方式一
预制加工：煨弯、切断要求弯管曲处不应有折皱，凹穴和裂缝现
象，弯曲半径不应小于管外径的6倍，弯扁程度不应大于管外径的
1/10，对于焊接钢管内外壁必须提前作防腐处理（在现浇砼内，外壁 不作防腐处理）管切平整，不歪斜，管锂光滑无毛刺，管内铁屑除尽°JDG钢导管所有接头必须抹导电膏。
测定箱、盒位置：根据设计要求，确定该箱轴线及安装高度，以土建弹出的水平线为基准，挂线找正标盒箱的实际尺寸位置，同时要求除设计图中同一房间各种盒标高不同外，同一房间的盒位标高一致，并且同一排放置的
120mm，同一排开
插座及弱电盒要求间距为关盒要求间距为20m m,最边盒距门边为180m m,插座盒距墙角480mm处，配电箱内管间距为20mm,距地偏差不大于50mm。
管路敷设：管路敷设应尽量减少弯曲，沿最近路线敷设现浇砼板暗配管，在土建底筋绑扎完毕后，先测出灯位及其他管线预留位置，然后敷设管，并将灯位盒，管用镀锌铅丝绑扎牢固，管绑扎间距不大于1 m,同时稳盒的地方用油漆做好标记，以便拆模后找准盒位，配管及箱盒安装除执行本方案外，还应执行施工图纸及验收规范的规
人定0
稳住盒箱：稳住盒箱要求砂浆饱满，平整牢固，坐标正确，突出墙面厚度根据土建抹灰厚度及是否贴瓷砖确定，总线盒、箱在土建内装修完毕要与墙面平齐，最大偏差不超过2 mm，灯头盒一定加装固定预埋件。
管连接：本工程钢管连接采用套管连接，管进箱盒的连接，盒箱开孔应平整，并且管径相吻合，要求一管一孔，不得开长孔，应用开孔器开孔，多根管进箱要求间距均匀，排列整齐，钢管进箱应露出不超过5mm。JDG管路连接采用的紧定螺钉，可用与紧定螺钉螺帽槽
配套的十字螺丝刀操作，但应与螺钉方向一致，均匀用力，直至拧紧力度达到后螺帽脱落。
3.2电缆桥架及金属线槽的安装
桥架及线槽由厂家按要求加工好后，按照规定的时间进场，并经现场专业人员会同监理检验合格后方可使用。
作业条件：桥架及线槽的安装在其安装部位的装修工程完成后，即可进
行。吊顶内桥架安装要在吊顶之前进行。
工艺流程：设备进场检查一弹线定位一支、吊架安装一
桥架及金属线槽的安装与调整一保护地线安装
支架、吊架的制作与安装
桥架吊架：结合给排水、通风空调专业图纸，排布吊顶内风管、水管、桥架、电线管等的综合图，尤其是走道等狭窄部位的综合图，避免各专业管道冲突。确定的原则是先大后小，先无压后有压，先上后下，同时兼顾各管线安装时的必要安装操作空间。
桥架固定与接地线安装
桥架与横担之间采用螺栓固定，固定螺栓为圆头螺栓，由桥架内向外穿，避免螺栓磨破电缆绝缘层。
桥架采用连接板连接，连接板内外各一块，每个桥架接头用四片连接板，连接螺栓采用圆头螺栓，由桥架内向外穿，不可接反。需要做跨接地线时，跨接地线采用裸铜编线，接地螺栓垫片采用爪垫，保证接地效果良好，桥架敷设时，用水平尺和吊线锤及时测量，以保证 桥架的水平度和垂直度，在桥架拐弯或引上、引下之处，通过专用部件进行安装，以满足电缆或导线敷设时的弯曲半径，并在桥架的终端装
设专用终端头，桥架安装完毕后即可敷设电缆，并盖好金属盖板。
3.3插接母线安装施工方法
母线的固定支、吊件均采用后安装方式。工程进入装修阶段后，待安装
部位的建筑装饰工程全部结束，暖卫通风工程安装完毕，电气竖井清理干净，
墙、顶棚油漆粉刷完毕，门锁齐全，洞方正。周围有防水台。水平安装的母线洞上方不得有洞，并无渗水现象。
本工程封闭母线主要从地下一层变配电室引出，沿各区域竖井引上，给各层竖井内配电箱供电，与线槽桥架共用穿楼板孔洞。
水平安装母线的吊臂采用供货商定型的产品。封闭母线的拐弯处以及与箱连接处必须加支架，直线段插接母线的支架的距离不应大于2m膨胀螺栓固定支架不少于两条，一个吊架应用两根吊杆，固定牢固，裸扣外露2至4扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。支架焊接处应刷防腐油漆，不得漏刷。
圭寸闭插接母线按设计和产品技术文件规定组装，组装前按规定逐段进行绝缘摇测，其绝缘电阻值不宜少于20MD。水平安装的封闭插接母线应直接用螺栓固定。
标准段的封闭插接母线安装完毕后，到现场实际测量非标准段的母线长度和走向，于柜子之间的连接应考虑用始端箱或终端箱，画出
大样图后交给供货商加工。
外壳连接应牢固防止松动，母线应与外壳同心。
当封闭插接母线直线敷设长度超过40米时应设置伸缩节，在母线跨越建筑物的伸缩缝或沉降缝处，宜采取适用建筑结构移动的措施。
本工程圭寸闭插接母线接地为TN-S系统，采用五根铜母排的圭寸闭插接母线。封闭插接母线的金属外壳仅作防护外壳，不得作保护接地干线用，但外壳必须接地。
3.4管内及金属线槽内配线工程
341作业条件：管内及金属线槽配线应在配管工程或线槽安装工程配合土建结构施工完毕后进行。在穿线前应将管内及线槽内积水及杂物清理干净。
按照施工规范要求，相线、零线及保护线颜色应加以区分：
相线黄、绿、红色
零线淡蓝色
保护地线黄绿双色线
穿线完毕后，应对线路作绝缘摇测，选用5V, 0— 5M Q的绝缘电阻表测量铜塑线的绝缘电阻值应不小于5M Q,选用10V, 0 —10M Q的绝缘电阻表测量电缆线路的绝缘电阻值应大于10M Q。
3.5防雷接地及等电位连接工程的施工方法及质量要求
本工程防雷等级为三类，统一（联合）接地方式，接地电阻不大于1Q。设备保护接地、防雷接地、等电位接地以及弱电系统的工作接地与接地装置可靠连接。
根据图纸要求，防雷引下线采用建筑物柱主筋。利用柱内两根主筋作为避雷引下线，上端与屋面避雷带焊接连通，下端与柱基础地 板钢筋，地梁四根主筋进行可靠焊接，且将底板与柱基础之间做可靠的电气连接，形成一个闭合的纵横交错的环形接地体。焊接长度不小于圆钢直径的10倍。
在楼内所有的电缆桥架每段至少从接地体引三处40 >4镀锌扁钢
作为专用接地保护线（PE），本工程的用电设备金属外壳均采用单芯软铜线
（BVR-6 ）与专用保护接地线可靠连接。
总等电位联结:在地下室低压配电室预留50血镀锌扁钢作为主接地线，并在地下室低压配电室设一总等电位接线箱，该主接地线与柱内主筋可靠焊接。具体做法参见《02D501-2》。
接地电阻测试：防雷接地测试点在距地面0.5m处设置测试卡，
待所有防雷装置安装完毕，做接地电阻测试，并把摇测数值填写在“电气接地电阻测试记录”上。
具体操作工艺要求和做法详见《建筑电气工程施工质量验收规
范》（GB50303-22）、《建筑电气施工图集》（98D）以及《JD10》、
《02D501-2》和有关技术标准及技术交底。
3.6电缆敷设工程施工方法
根据设计图要求选择电缆。施工前对电缆进行详细检查，并做绝缘遥测，用1KV摇表摇测，线间及对地的绝缘电阻应高于10MQ。
电缆敷设前，应事先把电缆排列图画出来，防止电缆交叉，拐弯处以最大截面电缆允许半径为准，同等级电压的电缆支架敷设时水 平净距不得小于35mm，标志牌应注明电缆编号、规格、型号及电压等级。沿支架桥架敷设的电缆，在其两端拐弯处交叉处应挂标志牌。
作业条件：变配电室内全部电气设备及用电设备配电箱、柜安 装完毕，电缆桥架安装完毕，且检验合格，电缆检验合格后，即可进行电缆敷设工作。
本工程的电缆既有沿桥架敷设的，也有穿保护钢管在砼、砌体内暗敷设的，做法参照电气规范及相关工艺标准中电缆敷设相关要求，电缆的排列和敷设要求详见技术交底。
3.7配电箱、柜的安装
本工程配电箱包括明箱和暗箱，根据设计要求加工定货。暗装配电箱根据预留洞尺寸，找好标高、水平、竖直，并将箱体用砂浆填实周边，明装箱量好尺寸，用膨胀螺栓固定（10），不破坏箱面漆皮，水平端正不歪斜。
配电箱、柜进场时，设备应有铭牌，并注明厂家名称，附备件齐全，设备开箱检查应由甲、已方及供货单位共同进行，并做好检查记录。
基础型钢安装时，应将型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆，按图示位置把基础型钢架设在预留铁件上，用水平尺找平找正，用电焊固定，将接地扁钢与基础型钢两端焊牢，焊接长度为扁钢宽度的2倍。
柜安装应按图纸布置稳放，就位后先找正两端的柜，再在柜高2/3处绷小线找正，采用0.5mm铁片调整，最后用M12镀锌螺栓固定。柜体与柜体，
柜体与挡板，均用镀锌螺栓连接，每台柜应单独与接地干线连接。
配电箱安装工艺流程：
设备进场检验一弹线定位一明装配电箱螺栓固定、暗装配电箱安装一*盘面组装一*箱体固定一*绝缘摇侧。
配电柜安装工艺流程：
设备进场检验一设备搬运一柜体稳装一柜试验调整一送电试运行验收。
3.8灯具、开关、插座安装
3.8. 1灯具安装前应对灯具进行外观检查，完好无损的灯具方可使用。根据灯具的安装场所，检查灯具是否符合要求，灯内配线是否符合设计及工艺标准，检查标志灯的指示方向是否正确，应急灯是否可靠灵敏，3kg以上的灯具需埋钓钩或螺栓，预埋件必须牢固可靠。灯具安装牢固、端正，位置正确。
开关、插座规格、型号符合设计要求，产品应有合格证，进场检验合格。所有开关的切断位置一致，电器灯具的相线应经开关控制，单相插座应左零右火，三孔或三相插座接地保护均在上方；翘板开关距地面1.3m，距门为15-20cm，开关不得放在门后，成排安装的开关、插座高度应一致，高低差不大于2mm，同一室内安装的插座高低差不应大于5mm。
作业条件：
灯具、开关、插座的型号、规格、质量符合要求，土建装修工程 基本完成后进行。
工艺流程：灯具、开关、插座的检验 一组装一安装接线
—通电试运行。
4. 电气安装工程质量要求及电气通病的预防措施
4.1电气安装工程质量标准
管路敷设质量标准：
材质及规格、品种型号必须符合设计及规范要求，材料必须有合格证，在砌体及土层内敷设的钢管必须内外防腐后，外壁另进行两道
沥青漆处理，在砼内敷设的钢管不做防腐，钢管所有连接处及进出盒箱处均
应焊接跨接地线，管路弯曲半径》10D,凹扁度W0.1，砼保护层厚度》15mm。
电缆桥架安装质量标准：
电缆桥架的规格必须符合设计要求及有关规范规定。材料必须有
合格证及材质检验报告，电缆桥架固定要牢固，敷设横平竖直，布 置合理，支吊架应布置合理，固定牢固、平整。桥架在穿越楼层及防火分区时要有防火隔堵措施。桥架水平、垂直敷设直线部分的平直程度和垂直度允许偏差不应超过5mm。
管内穿线质量标准：
材质及规格、品种型号必须符合设计及规范要求，材料必须有合格证，导线绝缘电阻必须》5M Q以上，穿线前应在盒、箱位置准确、无误的情况下进行，同时在穿线前必须将盒、箱清理干净，做到导线分色正确，余量适量。
电缆敷设质量标准：
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。敷设在电缆沟、竖井内和穿越不同防火分区的电缆桥架处、电缆管道处，按设计要求位置、做防火隔断措施。电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子处等做密封处理。电缆穿管前，应清除管内杂物和积水。管应有保护措施，不进入接线盒的垂直管穿入电缆后，管应密封。
防雷接地装置安装质量标准：
材质及规格、品种型号必须符合设计及规范要求，材料必须有合 格证及钢材质量证明文件，接地电阻摇测必须符合要求。焊接长度：圆钢》10D,圆钢与扁钢》10D，扁钢与扁钢》2B，且须三面焊，要求焊缝饱满，平整光滑，焊后将焊药清干净，在焊接处进行防腐处理。电气器具及配电箱安装质量标准：
材质及规格、品种型号必须符合设计及规范要求，材料必须有合 格证。开关、插座及配电箱安装应做到横平竖直，表高准确，紧贴墙面，固定牢固，接地保护良好。灯具安装必须牢固，并符合规范要求，接线正确。所有接压
线不伤线芯及绝缘层，箱内接压线做到整齐、
美观、牢靠并编号正确。
建筑电气工程观感质量标准：
工程所有材料必须选用优良产品，并做到品种、规格、型号符合
设计要求，质量合格、出厂质量证明文件齐全，有合格证检验报告；施工安装符合设计图纸要求，工程质量符合施工质量验收规范标准要求；在线路敷设，配电箱、开关插座、照明器具及防雷接地等分项上，外观质量必须达到优良标准。
4.2建筑电气安装工程通病预防措施
管不齐，套丝乱扣，管进入盒箱不一致，钢管管出现毛刺，弯曲半径不够，有凹扁、开裂和严重锈蚀现象，该进行防腐处理的未做，墙面地面敷设管路出现裂缝。
原因分析：
钢管管不齐，是因为操作时，钢锯不垂直和不正所导致。管进入盒箱不一致，是由于盒箱外边未用锁母，盒箱内又没有设挡板而造成。弯曲半径太小是因为煨管是煨弯太死，煨管器的槽太宽也会出现管井弯扁，表面凹裂现象，出现裂缝是因为管路的保护层太薄引起，在受力情况下出现裂缝。
预防措施：
锯管是，人必须站稳，手腕不颤动。管入盒箱时采用专用盒接头锁紧锁平，配电箱入管较多时，可在箱内设置一块平挡板，将入箱的管子顶住，待管路固定后拆去挡板确保管入箱一致。管子煨弯时应用定性的煨弯器，随着煨弯随着向后移动煨弯器，使煨出的弯平滑，敷设管路时，保护层一定要大于20mm以上，这样才能避免出现裂缝现象。
盒箱安装质量通病：
盒箱安装标高不一致，盒箱开孔不整齐，铁盒变形，盒箱抹灰缺阳角，现浇砼墙内盒箱移位，安装电器后，盒箱内脏物未清除。
原因分析：
稳盒箱时未参照土建预放的统一水平线控制标高，尤其是在现浇砼墙、
柱内配管的模板放平线未找平，铁箱盒用电气焊切割开孔，致使盒箱变形，孔径不规矩，土建施工时模板变形后移动，而使盒箱移 位，凹过墙面，土建施工摸底子灰时，盒没有抹整齐。安装电器时没有清除残存在盒箱内的赃物和灰砂。
预防措施：
稳盒、箱找标高时，可以参照土建装修统一预放的水平线控制标高线（水平的+0.5m的装饰线），在现浇砼、柱内稳盒、箱时，除参照钢筋上的标高点外，还应与土建技术人员联系定位，用经纬仪测定出标高，以确定室内各点地平线。稳装现浇砼墙内的盒箱时，应与钢筋网先连接牢固，并在后面加撑子，使之能被模板顶牢，不宜移位。盒箱开孔眼，必须用专用的开孔工具，保持盒箱孔眼整齐；穿线前应先清除盒箱内的灰渣，在刷一道防锈漆；穿线后，用接线盒的盖板将盒子临时盖好，周边要小于圆木或插座、开关面板，但应大于盒子，待土建装修喷浆完成后，再拆除盒子盖，安装电器、灯具，这样可以保持盒内干净。
423管内穿线质量通病：
导线背扣或死扣，损伤绝缘层；相线未进开关，螺灯头相线未接到灯头的舌簧上；穿线过程中弄脏经油漆粉刷好的强面和顶板
（棚）穿线不分颜色。
原因分析：
穿线前防线时，将整盘线往外抽拖，引起螺旋形圈集中，出现背扣，导线任意在地上拖拉而被弄脏，操作人员手脏，相线和零线因使用同一颜色的导线，不宜区分，而且在断线、留头时没有严格做好记号，以导致相线和零线混肴不清，结果相线未进开关，也未安在螺灯头的舌簧上。
预防措施：
防线时应用放线车，将整盘导线放在盘上，并在线轴上做好记录，自然转动线轴放出导线，就不会出现螺圈，可以防止背扣和电线拖地弄脏。为做到相线、零线、地线不混肴，可采用不同颜色的导线，一般穿入管内的干线可不分色，为保证安全和施工方便，按要求分色为L1相线黄色，L2相线绿色，L3相线红色，N （中性线）为浅蓝色，PE （保护地线）为黄绿双色线。
导线连接质量通病：
剥除绝缘层时损伤线芯；焊接时，焊料不饱满，接头不牢固；多导线连接设备、器具时未用接线端子，压头时不满圈，不用弹簧垫圈造成接点松动。
原因分析：
用刀刃切割导线绝缘层伤线芯，导线焊接时，清理表面不彻底，焊接不饱满，表面无光泽，导线和设备、器具压接时，压的不紧，不加弹簧垫。
预防措施：
剥切导线绝缘层时，应用专用剥线钳，剥切橡皮绝缘层时，刀刃禁止直角切割，要以斜角剥切；多股导线与设备、器具连接时，必须压接线鼻子，而且压接时必须加弹簧垫圈，所有电气用的连接螺栓、弹簧垫圈必须镀锌处理，不允许将多股线自身缠圈压接。
425设备安装质量通病：
（1）开关插座安装：
金属盒子生锈腐蚀，插座盒内有不干净的灰渣，盒子抹灰不整齐，安装盖板后，四周墙面仍有损坏残缺，特别时外观质量，暗开关、插座芯安装不牢固，安装好的暗开关面板，插座盖板被喷浆污染，插座左零右火接地接线错误，插座开关接线头不打反扣，导线在孔里松动。
原因分析：
各种铁制暗盒子出厂时没有做好防腐防锈处理，抹灰时只注意大面积的平直，忽视盒子的修整，抹罩面石膏时仍未加以修整，待喷浆 时在修整，由于墙面已干结，造成粘结不牢、宜脱落，没有喷浆前先安装电器灯具，工序颠倒使开关板、插座板、电器具别喷浆弄脏。电工安装开关插座接线不明白施工工艺，不懂规范标准要求，所以将线接错，插座线进孔不打扣。
预防措施：
在安装开关、插座时，应先扫净盒内灰渣脏土，铁盒应焊好接地线，然
后全部进行防腐处理，如出现锈蚀，应补刷一道防锈漆。各种盒箱的边用高标号水泥砂浆抹，如盒箱进墙过深可在箱和贴脸之间抹水泥砂浆补齐。对于安装开关、插座盒子较深于墙面内的应采取其他补救措施，土建装修进行到墙面，顶板喷浆完活时，才能安装电器设备。要求工序绝对不能颠倒，开关插座导线压接必须做扣、压紧，相线、零线、接地线一定按规范做：左零，右火，上接地。
（2）箱、盘安装质量通病：
箱体不方正，贴脸和门扇变形，箱盘面接地位置不明显，预留墙洞抹水泥砂浆不合格，在24cm砖墙或16cm砼墙内安装配电箱，墙背面普遍裂缝。
原因分析：
箱体制做时未校正，在运输和搬运过程中造成变形，稳装箱体时与装修抹灰层厚度不一致，造成深浅不一，箱盘面接地线装在背后，没有装在盘面上，没有很好掌握安装标准，预留洞抹灰时，没有掌握尺寸，在24cm厚的砖墙或16cm厚的砼墙内暗装的配电箱，因墙体薄，箱体背面未钉钢丝网，抹灰不粘接，致使墙面普遍出现裂缝。
预防措施：
箱体在搬运过程不能对角搬运或就地拖拉，入室储存应分层摆放，上方不能负重，箱盘面要装接地，保护箱体的保护接地线可以做在盘后，但盘面的接地线必须做在盘面的明显处，以便于检查测试，不准将接地线压在配电箱的固定螺丝上。
（3）开关柜安装质量通病：
安装运输中开关柜普遍碰坏油漆。由于基础槽钢做法不统一，柜与柜并列安装时拼缝不平整，柜与柜之间的外接线的编号不按照标准接线图编号，垂直距离超过标准。
原因分析：
搬运起吊开关柜时，没有采取有效的保护措施，设备进场后，存放保管不善，过早的拆去包装，造成认为或自然的侵蚀和损伤，安装开关柜时不做槽钢基础，有时在底部开螺栓孔过早，而且采用电气焊开孔，造成槽钢因受热而变形。
预防措施：
成套设备搬运、起吊应按吊装规程办事，加强对成套设备的验收、保管，不到安装时不得拆除设备的包装或包装皮。安装成套柜时，要在砼地面上按安装标准设置槽钢基础，基础应用水平尺找平，用角尺找方，安装时先中央找平再向两边进行找平，最后在上面再拉一条通线，局部垫薄铁片找平找齐，找平整后，在基础槽钢上打孔，用螺栓固定好。
(4) 灯具安装质量通病：
吊顶上安装灯具不牢，灯具接线、螺灯接线不对。
原因分析：
没有专用固定吊筋或吊筋过小，导线分色不清，未校查清楚，导线未分色。
预防措施：
换用符合要求的吊筋，凡超重的灯具均用专用吊筋，按要求分色，按图纸要求查清后再接线。
5. 施工管理措施
5.1技术管理措施
5.1. 1认真贯彻执行国家颁发的技术方针、政策、规范、技术规程标准和各项管理制度，且贯彻执行上级有关部门以及公司下达的各项规定和管理制度。
在公司主任工程师的领导下，建立本工程由项目经理主管，专业技术负责人具体负责，包括质检员、外埠施工队队长、工长、班组长的质量管理体系，并以此开展技术工作。
施工资料管理：
(1) 按公司的资料整理办法由现场技术人员负责收集、整理本专业工
程的各种质量控制资料及竣工资料，工程竣工后，按规定移交归档。
（2）工地设专人负责文件和资料的收发、登记、施工图纸的发放要按
规定做好登记。
（3）设计单位、建设（监理）单位提出的变更及工程洽商记录，必须有设计、建设、监理、施工单位项目专业技术负责人的签字后方可生效。重大变更应由主任工程师签字。
（4）其他各种技术资料也应按照有关规定履行交接签字手续。
（5）技术人员编制作业人员的技术交底，履行交接签字手续，外埠施工队工长将其作为短期资料保存，交底到具体施工班组，进行工前培训，保证按交底施工。
技术管理措施：
（1）接到图纸后，技术人员认真进行图纸会审，并做好会审记录。
（2）技术人员编制本工程的施工方案，做到科学、正确并有针对性，保证工程以此为指导进行施工。
（3）根据施工进度分段进行隐、预检。由项目技术负责人组织、监理单位旁站，施工单位专业工长、质检员共同参加验收符合要求后，方可转入下道工序。
（4）在施工过程中，管理人员要熟悉施工方案、技术交底，跟随施工班组进行检查，监督并指导施工，保证安施工工艺、施工程序进行施工。
（5）技术人员负责督促公司经营部编制本工程的材料计划，计划
编制要准确及时，保证施工的顺利进行。进场材料要组织验收，并按程序向监理、建设方报审，合格后方可使用。
（6）对施工中出现的问题要及时进行调查、分析、处理，若发生变更及时调整方案，制定相应措施。
5.2施工质量保证措施
521定期对施工人员进行质量教育，提高质量意识，确保按质量标准、施工规范进行施工。
严格执行质量检查程序，每道工序必须先自检，后互检，再进行交接检、
隐检等项工作。
实行定人、定位、定分工、顶职责的方法，将质量管理工作分解的每个人、每个施工部位，以提高工程质量。
严格进货检验和试验工作程序，所有设备均进行考察，验证合格后方可定货。进场后要会同专业技术人员，质检、物资人员与监理进行开箱检验，合格后进入安装。其他材料根据鄂尔多斯市有关规定进行检查验收，对有试验要求的进行试验检查，做好验证记录，合格后方可进入安装。对焊条、钢材等材料不能做紧急放行使用。
过程检验和试验是保证工程质量的重要环节，有关人员必须按
施工方案的要求和基本程序进行检验和试验。未经检验和试验或检验、试验不合格的过程，不得转序。
每月进行一次质量例会，提出并解决施工中出现的质量问题。
落实现场质量奖罚制，做到奖优罚劣，提高工程质量。
5.3安全管理措施
技术人员负责安全技术交底，安全员负责检查并监督其实施。
机械、物资、临电等管理人员负责其工作范围内的安全管理工作。
制定安全管理措施及安全操作规程，坚持特殊工种持证上岗。
对外埠施工队进行入场安全教育，并考核。班组长在施工之前要进行班前安全教育。
严格执行安全检查制度，对各种安全技术措施发现隐患时，必
须及时纠正。危及人身安全时，必须立即停止作业。
严格执行安全技术交底中的各项要求及电气工程中各分部、分项的安全注意事项。
537安装、维修或拆除临电工程，必须由临时电工解决，严禁其他电气施工人员随意动用临时用电设备。
538高处施工时，梯子的使用必须严格按照规范要求。
5.4物资管理措施
严把施工物资进场验收关。主要材料及设备进场后，需向监理报验，经检验合格后，方可使用，避免不合格产品注入现场造成不必要的浪费。
加强降低成本、提高经济效益的教育，使施工人员人人节约，管理现场材料。
543严格执行限额领料制度，做到干多少，领多少，用多少。外埠施工队领取材料，必须提前申报计划，并注明使用部位，避免随用随领造成材料流失浪费。
544控制好工程质量，杜绝因质量返工而造成的浪费。
材料进入现场后，所有验收合格的材料，材料人员要做好标识，标明名称、规格、质地状况及进场日期。
严格加强现场物资管理，做到大料不小用、长料不短用，并开展修旧利废活动。对浪费材料者，严加处罚。
积极发挥施工人员积极性，开展技术革新和新技术、新产品、新材料使用的活动，提高工作效率，增加工作效益。
5.5成品保护管理措施
成品保护是电气安装工程中的重要环节，必须严格加以控制。
建立现场成品保护小组。由专人负责，并定期进行检查。
5.5.2 土建浇注砼时，应派人看护，防止预埋好的管路、套管或盒体移位或机械损伤。
尽量减少剔凿，确需剔槽时，应避免影响土建结构。
注意与其他专业工种的协调配合，安排好施工顺序，防止各专业间的破坏或因丢失造成的损失。
搬运材料、机具及施焊时，要有具体的防护措施，不得将已做好的墙面、地面、门窗弄脏或破坏。
贵重设备或宜坏物品设专库存放。搬运及安装时要防止磕碰。
对有意违反成品保护措施或故意损坏安装好成品的行为，要进
行严厉处罚。
现场成品保护人员要监守岗位，履行职责，出现问题要分析原因，追查责任。
5.6文明施工管理措施
建立健全工程管理制度及各种施工管理措施。
加强外埠施工队管理，坚持入场教育，要求外埠施工队及时办理注册手续，并签定合同与各种生产责任状。施工现场实行持证上岗制度，保证文明安全施工。
加强环境保护，减少粉尘、噪声、废水、固体废弃物，易燃易爆油品及化学品污染，及时清理现场废弃物，保持现场整洁卫生。
服从大包方统一管理，协调好与各方的关系，保证工程的顺利 完成。
现场不得随意到污水、污物。生产、生活垃圾按指定地点存放。
施工过程中产生的废料渣土要及时清理，做到工完场清。
5.7降低成本措施
加强施工材料进场验收关，避免不合格产品注入现场造成不必要的浪费。
加强降低成本和提高经济效益的教育。使施工人员人人节约，管理现场材料。
严格加强现场物资管理，做到大料不小用、长料不短用，并开展修旧利废活动。
严格执行限额领料制度，做到干多少，领多少，用多少的标准。
控制好工程质量，杜绝因质量返工而造成的浪费。
积极发挥施工人员积极性，开展技术革新和新技术、新产品、新材料使用的活动，提高工作效率，增加经济效益。
做好工程施工的成品保护工作，严禁破坏成品。
