西安某工程外架施工方案.docx

一、工程概况
二、外架设计
从工程实际情况：该工程外架采用两种体系进行搭设。
1. 二层以下采用落地式外脚手架；
2. 二层以上采用型钢挑梁，钢丝绳斜拉体系悬挑式外脚手架。
三、施工方案
（一）落地式外脚手架
1. 基本要求
用扣件式钢管搭设的脚手架，是施工用的临时结构，它要求受施工过程中垂直和水平，直接影响施工作业的顺利和安全进行,因此脚手架必须有足够的承载力，刚度和稳定性在施工中受到各种正常荷载不发生失稳倒塌，不超过结构的容许强度，变形倾斜，摇晃或扭曲现象，以确保安全。
2. 基本参数
脚手架立杆间距1.8米、水平杆间距1.8米，内立杆距墙0.5米，与主体接连墙杆设置间距水平三步，垂直二步，呈梅花状布置,剪刀撑水平宽度为四跨，垂直宽度为四步与水平夹角在45〜60之间。
3. 材质要求
钢管:无锈蚀，弯曲，无烂，并刷防锈油漆，密目网、竹架板、扣件:应具有产品出厂合格证及经复试合格。
4. 脚手架基础
脚手架立杆基础为砂石基础上铺设木板，基础排水流畅，不积水。
5. 脚手架的构造与搭接要求

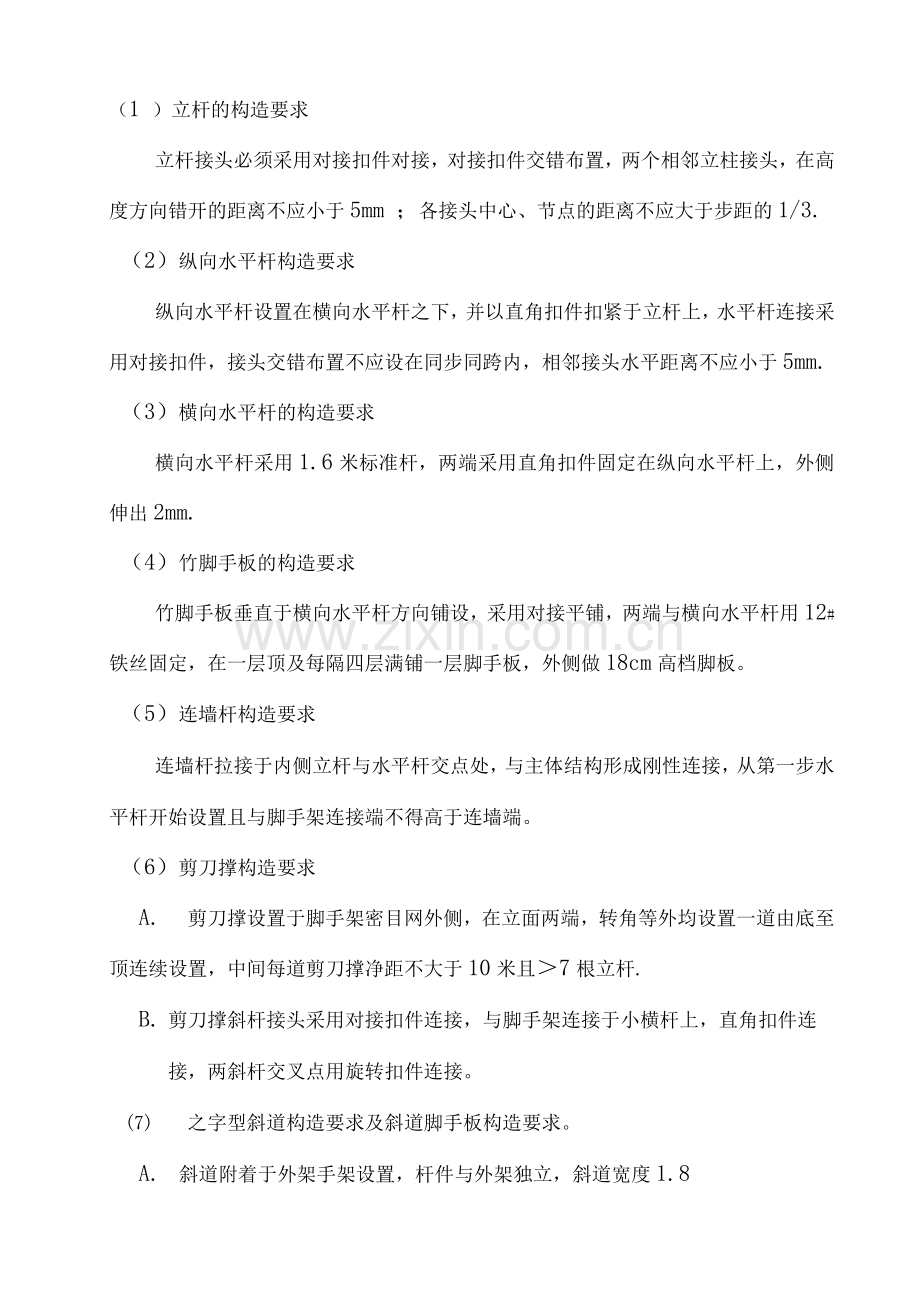

（1 ）立杆的构造要求
立杆接头必须采用对接扣件对接，对接扣件交错布置，两个相邻立柱接头，在高度方向错开的距离不应小于5mm ；各接头中心、节点的距离不应大于步距的1/3.
（2）纵向水平杆构造要求
纵向水平杆设置在横向水平杆之下，并以直角扣件扣紧于立杆上，水平杆连接采用对接扣件，接头交错布置不应设在同步同跨内，相邻接头水平距离不应小于5mm.
（3）横向水平杆的构造要求
横向水平杆采用1.6米标准杆，两端采用直角扣件固定在纵向水平杆上，外侧伸出2mm.
（4）竹脚手板的构造要求
竹脚手板垂直于横向水平杆方向铺设，采用对接平铺，两端与横向水平杆用12#铁丝固定，在一层顶及每隔四层满铺一层脚手板，外侧做18cm高档脚板。
（5）连墙杆构造要求
连墙杆拉接于内侧立杆与水平杆交点处，与主体结构形成刚性连接，从第一步水平杆开始设置且与脚手架连接端不得高于连墙端。
（6）剪刀撑构造要求
A. 剪刀撑设置于脚手架密目网外侧，在立面两端，转角等外均设置一道由底至顶连续设置，中间每道剪刀撑净距不大于10米且＞7根立杆.
B. 剪刀撑斜杆接头采用对接扣件连接，与脚手架连接于小横杆上，直角扣件连接，两斜杆交叉点用旋转扣件连接。
(7) 之字型斜道构造要求及斜道脚手板构造要求。
A. 斜道附着于外架手架设置，杆件与外架独立，斜道宽度1.8
米，坡度采用1:3,拐头处设置平台，宽1.8米。
B. 斜道两侧设置栏杆及挡脚板，栏杆高度上杆距地1.2米，下杆
0.5米，挡脚板高度180mm 。
C. 斜道板采用5cm厚木板，上250〜3mm 设置防滑条。
(二)悬挑式外脚手架
本工程二层以上采用悬挑式外脚手架，如图所示：

外挑脚手架示意图

说明：1 —20#工字钢；2@18钢筋压环；3-6x37钢丝绳；4一花篮
螺丝
钢筋头

钢筋压环

采用20#工字钢作为挑梁，内压端采用两排中18钢筋压环（形状如上图所示）；另一端用钢丝绳拉接到上一层梁上，拉结绳通过花篮螺丝作为收紧设备，调节螺丝松紧程度确保钢丝绳受力基本相同.钢丝绳所有的锚固均用三个绳卡卡紧，锚固接头长度要求大于50.
考虑大模板施工进出模板的方便，架体距外墙40，架体宽90 ,
满设剪刀撑,连墙杆按水平7米、纵向4米间距设置，通过剪力墙上预洞或门窗洞与墙内横杆拉接。架体平面见附图。
1.受力分析
在计算外架时，外架高度按六层即19.2米考虑，防护隔离按三层取值，最底一层用5 厚的木板满铺不留缝隙，其余各层采用竹架板满铺。计算受力时按照最不利因素考虑，即按装饰阶段的均布荷载2千克/平方米.水平风载靠连墙杆卸荷，可不予考虑，雪载相对于施工活荷载远远小出，且雪载与施工荷载不同时存在，故亦不予考虑。在计算钢梁时因其自重与所受的荷载相比是很小的，并且计算时安全系数取值较大，钢梁的自重不在考虑。
2.受力计算
钢管每米长度自重
q0=3 。 8kgf/m
脚手板自重
qi=35kgf/m
扣件自重
q3=1kgf/m
立杆高度
H 0=25.6m
脚手板层数
3层
脚手板上的施工荷载
q2=150kgf/m
脚手架的总步数
N=12 步
外立杆受不变荷载
P0=30kgf
立杆间距
a=1.5m
由每一根外立杆承受的剪刀撑和栏杆的平均长度

I=20m
作业面宽度
b2=0 。 9m
作业面施工，荷载分配与内外杆的系数

内立杆
n内地63
外立杆
n外=0.37
架步高
H=1.8m
钢管的截面回转半径
R1=0.158m
按偏心荷载计算的层数
ps=2
钢梁的净截面抵抗矩
Wn=309
钢梁的强度设计值
f=215N/mm
计算系数取料=0.715

(1 )立杆的轴心、荷载
N H P0.5abnP25.6 13 1.5 1.4 0.5 3 30
N 427.3kgf
(2) 偏心荷载
P ab q N内杆2 2 S
P 0.6 3 1.4 1.5( 2 3 35)内杆403.52kgf
P ab q N L P外杆2 2 S
0.37 1.5 1.4( 2 3 35) 20 3.84 30
343.79kgf
(3 )立杆计算长度
L h 1.8 0.715 1.287 m01
(4 )计算立杆长细比

(5) 计算立杆在偏心荷载作用下的相对偏心
5.1P
、0.48 25.6 10 2.49
N )

(6 )立杆的验算
1.2( PN ) 1164kgf
偏
1.2(427.3 337.365) 996 1164kgf
(7 )大横杆的验算：
要求 M 86.45kgfm1
M 0.175 337.365 1.5 3 35.31 86.45kgfm1
扣件抗滑移计算：
P1 % 337.365 112.46 303kgf
(8) 小横杆的验算

M
max
0.5 1.25 2 156.7 1.25 156.7 73.45 86.3kgfm
(8) 钢丝绳及花篮螺栓的选用

计算简图

P 427.3 343.79 771.09
内2
N (830 0.5 771.09 1.4)/1.29 1158.55kgf
1
钢丝绳及花篮螺栓的安全系数取2
21.5的钢丝绳极限破坏力为2.73t花篮螺栓为3.0t。
1158.55kgf 2 2.317T 满足)。
(9 ) 钢梁的计算:
钢梁选用I20型钢

弯距图

B点的弯距最大
1)梁正应力的计算
钢丝绳产生的水平分力F N cos 1158.55 cos 463.4 kgf(不考虑摩擦力)
在B点产生的最大弯距为 M (N sin P ) 0.9 961.6kgfm故最大正应力为：
M max,*1.103 31.1232.223MP
n
S 42
W 309
n
32.223MP〈215MP 满足）
9. 脚手架拆除
(1) 脚手架的拆除要在脚手架的施工均已完毕并经工程负责人认为不再需要脚手架时才可拆除。
(2) 脚手架顶部开始拆除，先自脚手架一端开始拆除顶部的扶手与栏杆柱，再拆除脚手板,依次拆除栏杆、剪刀撑，脚手架与建筑物间的联结杆不可提前拆除，拆除联结杆后，应立即组织人员将该处饰面修补完毕。
(3) 拆除脚手架应设置警戒区，并有专人负责警戒，拆除脚手架前应将脚手架上的留存材料、杂物等清理干净.
(4 )拆下的杆件与零配件，应按类分堆(扣件装入容器内)，用吊车吊下，严禁高空抛掷。
(5)拆下的杆件与零配件运到地面时，应随时按品种分规格堆放整齐，妥善保管,有损坏者给予维修和保养.
10. 安全措施
(1) 搭设脚手架必须经安全教育持岗位证的架子工承担，凡有高血压、心脏病者不得上脚手架操作。
(2) 搭拆脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖、裤呆扎紧。
(3 )施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线电器装置。
(4) 脚手架与主体结构连墙杆采用钢管，其一端与主体结构的预埋铁是焊，另一端用扣件同立杆连接，连墙杆设置点为三跨步。
(5) 严禁在脚手架上堆放钢模板，木料及施工多余的物料等以确保脚手架畅通和防止超载。
(6) 吊运脚手板，脚手管等须用专用保险吊钓，严禁单点起吊，要堆放平稳，并严格控制脚手架上的施工荷载。
(7) 脚手架四角应有接地保护及避雷装置。
