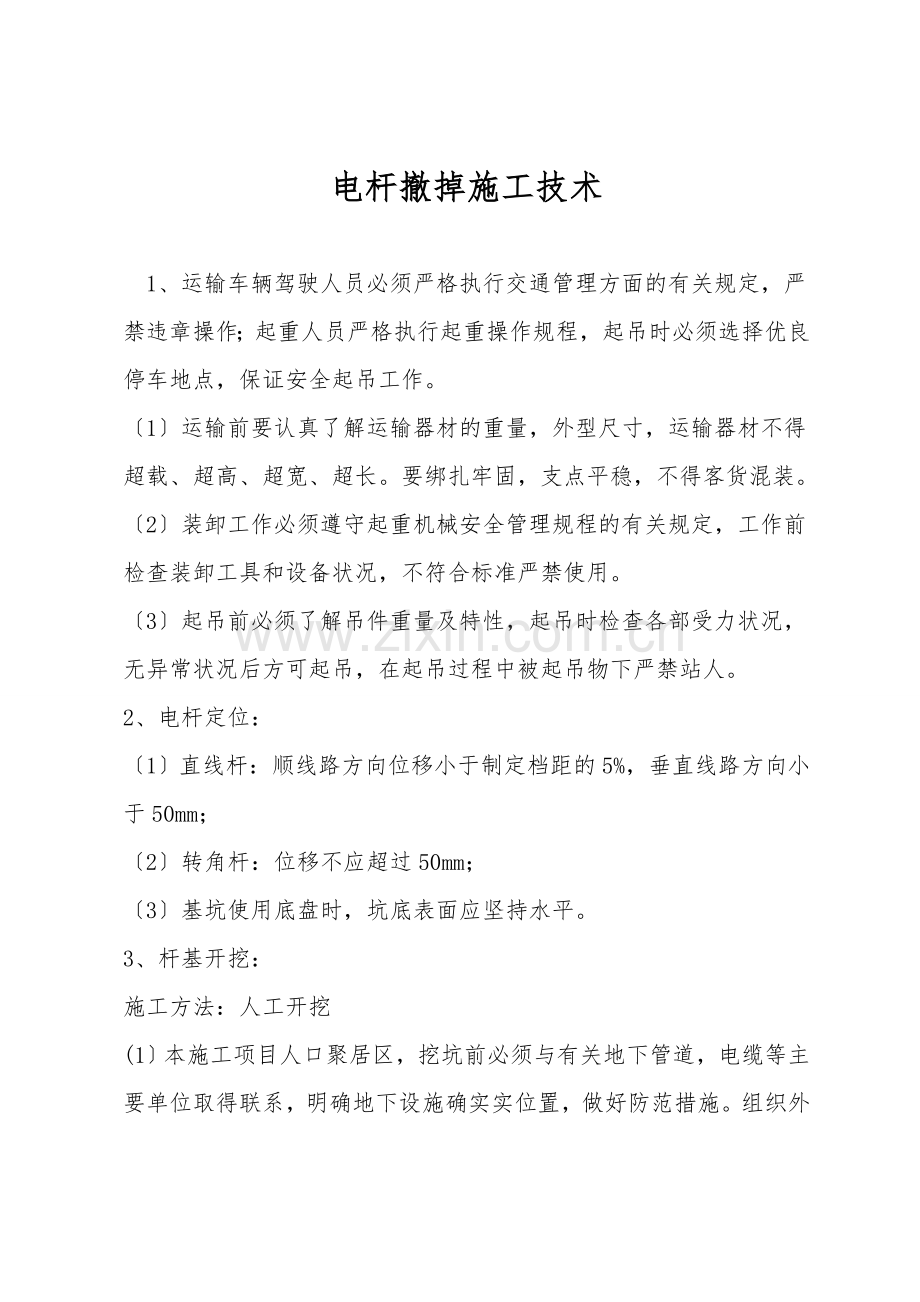

电杆撤掉施工技术
1、运输车辆驾驶人员必须严格执行交通管理方面的有关规定,严禁违章操作;起重人员严格执行起重操作规程,起吊时必须选择优良停车地点,保证安全起吊工作。
〔1〕运输前要认真了解运输器材的重量,外型尺寸,运输器材不得超载、超高、超宽、超长。要绑扎牢固,支点平稳,不得客货混装。
〔2〕装卸工作必须遵守起重机械安全管理规程的有关规定,工作前检查装卸工具和设备状况,不符合标准严禁使用。
〔3〕起吊前必须了解吊件重量及特性,起吊时检查各部受力状况,无异常状况后方可起吊,在起吊过程中被起吊物下严禁站人。
2、电杆定位:
〔1〕直线杆:顺线路方向位移小于制定档距的5%,垂直线路方向小于50mm;
〔2〕转角杆:位移不应超过50mm;
〔3〕基坑使用底盘时,坑底表面应坚持水平。
3、杆基开挖:
施工方法:人工开挖
(1〕本施工项目人口聚居区,挖坑前必须与有关地下管道,电缆等主要单位取得联系,明确地下设施确实实位置,做好防范措施。组织外来人员施工时,应交待清楚,做出标记,并强化监护。
(2〕挖坑前要检查使用工具是否牢固,防止锹、镐掉头伤人。
(3〕电杆基础应依据当地的运行经验、地质状况等条件制定。有条件的可采纳岩石做底盘和拉线盘。
(4〕一般土质电杆埋高深度不应小于杆高的1/6。
(5〕电杆、拉线基础与堤坝基础间距离,不应小于电杆基础埋设深度的2倍。电杆、拉线基础与沟渠边沿距离不应小于1m,小于1m时应有保护基础的措施。
(6〕挖坑深达到1.5米时要及时清理坑口浮土防止土石回落坑内伤人。
(7〕人口密集和交通要道旁要防止行人掉入坑内,坑的四周安装围栏,设警示牌,夜间挂红灯、挡板等。
(8〕坑内积水要有排水措施。
4、杆塔拆迁
施工方法:使用吊车组立〔12T或15T〕。
〔1〕撤杆要设立专人统一指挥,工作人员要明确分工、密切配合、服从指挥。在居民区和交通道路上立、撤电杆时,应设专人看守。使用吊车立、撤电杆时,钢丝绳应套在电杆合适的位置,以防止电杆突然倾倒;
(2)撤杆工作中,拆掉杆上导线时,应先检查杆根,做好防止倒杆措施,先以吊钩将电杆吊住或用叉杆叉住;将杆上所有连接处断开,并在杆头部栓上拉绳,然后将杆根土挖出,如有卡盘,挖到露出卡盘为止,起吊受力后,要对个受力点进行检查,无问题后,缓慢起吊,逐渐拔出电杆,控制手绳掌握杆头方向,然后将撤掉的电杆落放到合适位置。
金具、铁附件安装和撤旧
施工方法:按照制定、规程使用人工滑轮牵引和撤掉
5、撤掉绝缘子
〔1〕直线杆绝缘子:将导线松开,将导线放在横担上绑牢,防止导线从横担上脱落
〔2〕耐张杆绝缘子:将需要改换的绝缘子所在线路前两基直线电杆的导线松开,紧线器在横担上或牢固的构件上固定后,用紧线器将导线收紧后,将固定导线的线夹从绝缘子上拆下,收紧边相进应时两边相同时进行,逐相进行改换。
6、撤掉横担
〔1〕直线杆横担:先将导线从绝缘子松开,用传递绳索将导线系牢后放下,再将绝缘子撤掉,最后将横担拆下,用传递绳放置地面;
〔2〕耐张杆横担:先在前一基电杆打好临时拉线,并将该基电杆的导线用紧线器拉紧后才能将导线从绝缘子松开,用传递绳索将导线系牢后放下,再将绝缘子撤掉,最后将横担拆下,用传递绳放置地面;
〔3〕在拆掉旧横担时,如螺栓锈蚀,无法松动时可用钢锯将抱箍锯断,同时应将横担一端与电杆可靠相联,防止横担突然下落。
7、横担安装
(1)按照安装需要选取热镀锌横担
(3)金具的机械强度应符合制定要求,并无严重锈蚀、变形。横担歪斜度不应大于长度的15/1000,横担的机械强度、安全系数、质量标准等必须按制定要求使用选择横担的。
8、绝缘子安装
〔1〕按运行需要准备绝缘子
〔2〕用2500V绝缘电阻合格兆欧表测量绝缘子的绝缘电阻合格;有制造厂商标、合格证,符合国家标准
〔3〕瓷件和铁件结合紧密,铁件镀锌完好
〔4〕瓷釉表面平滑、完整,无气泡、斑点、烧伤和缺釉现象
9、撤线
〔1〕上、杆之前要检查登杆工具是否完好,电杆是否完好。杆上工作,必须使用安全带和戴好安全帽,安全带应系在电杆牢固的构件上,应防止安全带从杆顶脱出或被锋利物伤害。系安全带后必须检查扣环是否扣牢。杆上转位时,不得失去安全带保护
〔2〕杆上人员应防止掉东西,使用的工具、材料一律用绳索传递,不得乱扔。杆下应防止行人逗留
〔3〕撤线工作应设专人统一指挥、统一信号,检查紧线工器具是否优良。
〔4〕撤线工作之前必须在换线耐张段上打好临时拉线,将耐张段直线杆的导线全部松开,导线截面大于50mm2以上且距离在5档以上,进行撤线时,应使用滑车,滑车直径应大于导线直径的10倍以上,滑轮应转动灵活,轮沟平滑,防止撤线时直线杆倒杆
〔5〕撤线工作要依据导线截面选择紧线用具,撤线时要防止跑线伤人。使用开口滑车时,应将开门勾环扣紧,防止绳索自动跑出6、严禁采纳突然剪断导线的方法松线
