发动机润滑系统PPT.ppt

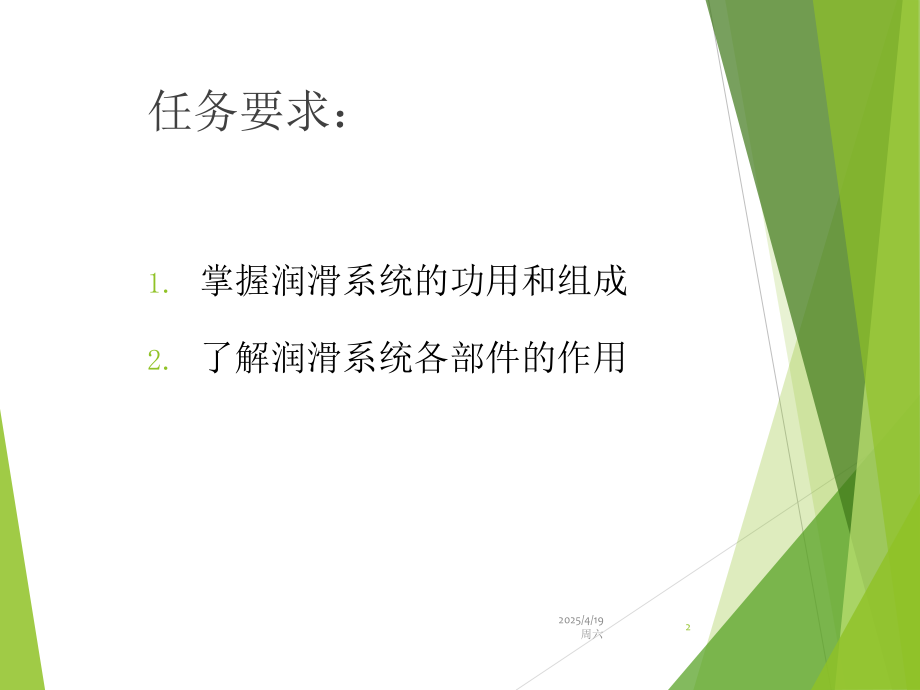

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,润滑系统,任务要求：,掌握润滑系统的功用和组成,了解润滑系统各部件的作用,2,2025/4/19 周六,一、理论知识部分,1.,润滑系统的功用及组成,2.,机油,3.,润滑系统主要部件的结构,3,2025/4/19 周六,1,、润滑系统的功用及组成,润滑系统的组成,4,2025/4/19 周六,润滑系统示意图,5,2025/4/19 周六,2,、机油,.,机油的功用,.,机油的分类,.,机油的更换周期,6,2025/4/19 周六,.,机油的功用,机油除了最基本的润滑作用外，还具有冷却、清洗、缓冲、密封和防锈等功能。,7,2025/4/19 周六,.,机油的分类,根据气温选择机油,8,2025/4/19 周六,.,机油的更换周期,机油在使用过程中，由于高温氧化及燃烧物混入等原因，将劣化变质，润滑性能下降。因此，机油应适时更换，机油滤清器也应同时更换。,机油更换周期，因车型和行驶环境而不同。如果汽车经常频繁起步、短距离行驶或在多尘地区使用，机油的更换周期应相应缩短。,9,2025/4/19 周六,3.,润滑系统主要部件的结构,.,机油泵,.,机油集滤器,.,机油滤清器,.,机油尺,10,2025/4/19 周六,.,机油泵,外啮合齿轮式机油泵,11,2025/4/19 周六,内啮合齿轮式机油泵,12,2025/4/19 周六,转子式机油泵,13,2025/4/19 周六,.,机油集滤器,浮式集滤器,14,2025/4/19 周六,固定式集滤器,15,2025/4/19 周六,.,机油滤清器,车上机油滤清器位置,16,2025/4/19 周六,.,机油尺,检查机油液面高度,17,2025/4/19 周六,二、实训部分,（一）、实训目的,1.,机油泵的维修方法,2.,机油泵的装配与调试,3.,润滑系常见故障诊断,18,2025/4/19 周六,（二）、实训要求,1.,熟悉掌握机油泵的维修方法,2.,了解润滑系统的常见故障,（三）、实训准备,工具车、工具箱、工件盘、清洁工具、专用工具、发动机一台、安全工服,（四）、实训内容,1.,检查齿轮与泵壳的间隙以及齿轮间的间隙,2.,润滑油的更换，机油压力的检查，常见故障的诊断方法,一、机油泵的维修,1.,齿轮式机油泵,2.,转子式机油泵,3.,机油泵的装配与调试,22,2025/4/19 周六,齿轮式机油泵的维修,(1),检查齿轮与泵壳径向间隙,(2),检查齿轮与泵壳轴向间隙,(3),检查齿轮啮合间隙,(4),检查主动轴和从动轴与承孔配合间隙,(,千分尺和内径百分表测量轴外径和孔内径，计算间隙,),(5),检查机油泵限压阀：钢球移动灵活；在实验台上做阀开启压力试验,。,23,2025/4/19 周六,检查齿轮与泵壳径向间隙,24,2025/4/19 周六,检查齿轮与泵壳轴向间隙,25,2025/4/19 周六,检查齿轮啮合间隙,26,2025/4/19 周六,转子式机油泵的维修,(,1),检查转孔子轴与承孔配合间隙,(,千分尺和内径千分表,),。,(2),检查外转子与泵壳配合间隙,(3),检查内、外转子啮合间隙,(4),检查子转子端面与泵盖轴向间隙,27,2025/4/19 周六,检查外转子与泵壳配合间隙,28,2025/4/19 周六,检查内、外转子啮合间隙,29,2025/4/19 周六,检查子转子端面与泵盖轴向间隙,30,2025/4/19 周六,机油泵的装配与调试,1.,边装配边检查各部位配合间隙。,2.,装配后调试：将时油口浸入清洁的润滑油内，用手转动机油泵轴，润滑油会从出油口流出来，用拇指堵住出油口，会不压力感，且泵轴转动困难。,3.,试验台检查：泵油量、泵油压力。,31,2025/4/19 周六,二、润滑系的维护与常见故障诊断,1.,润滑系的维护,2.,润滑系常见故障诊断,32,2025/4/19 周六,1.,润滑系的维护,1.,检查润滑油油面位置,2.,更换润滑油,3.,检查机油压力,4.,疏通油道,33,2025/4/19 周六,检查润滑油油面位置,1),预热发动机；,2),熄火后,3MIN,，抽出机油尺擦净，插回到底再拔出察看油位应在上下刻度之间。,3),若油量多则放出部分,4),若油量少，则添加至规定位置，注意应添加相同牌号的机油。,34,2025/4/19 周六,更换润滑油,当行驶了规定里程后或没有相同牌号的机油添加时，需更换全部机油。,1),预热发动机后熄火。,2),拧下油底壳放油螺塞放尽机油。,3),拧紧螺塞，添加新机油至规定位置。,35,2025/4/19 周六,检查机油压力,1),通过驾驶室仪表板上的机油压力表读数。,2),通过仪表盘上的机油压力报警灯判断机油压力。,3),在机油压力传感器位置拧上油压表检测机油压力。,36,2025/4/19 周六,疏通油道,当发现油道堵塞或发动机大修前进行。,用铁丝缠上布条粘汽油清洗，用压缩空气吹净。,37,2025/4/19 周六,2.,润滑系常见故障的诊断,润滑系的常见故障：,机油压力过低,、,过高,、,机油消耗异常,、,机油变质,。,38,2025/4/19 周六,机油压力过低,现象：,机油压力表指示压力长时间低于正常标准。,机油压力始终过低,原因分析,传感器前的油路不畅、供油不足、传感器后的油路泄油过快。,诊断方法,：,检查机油量。,拆下机油压力传感器，起动发动机观察喷油情况。,若喷油无力，应依次拆检机油滤清器、旁通阀、限压阀、集滤器、油管路和机油泵；,若喷油有力，则应检查机油压力表和传感器。,如果机油压力始终过低，且有曲轴主轴承异响、连杆轴承异响或凸轮轴轴承异响等现象，应对上述产生异响的轴承间隙进行检查。,39,2025/4/19 周六,机油压力过低,起动时压力正常、运转一段时间后压力迅速降低,分析,发动机刚起动时，油底壳内油量比较充足。运转一段时间后，部分机油被泵入油道，油底壳内的油量减少。,刚起动时机油温度较低，而运转一段时间后，机油温度升高。而温度影响机油粘度，机油粘度影响机油压力。,原因,机油量不足或机油粘度过低。,诊断,先检查机油量，机油量充足，则是机油粘度过低。,机油粘度过低的原因：润滑油品质不良、冷却液或汽油稀释机油。,40,2025/4/19 周六,机油压力过低,机油压力突然降低,原因：机油严重泄漏或机油泵损坏所致。,应立即使发动机熄火，以免造成严重机械事故。,41,2025/4/19 周六,机油压力过高,现象：,机油压力表指示压力长时间高于正常标准。,原因分析,给主油道供油过多或传感器后油路不畅。可能的原因有：限压阀故障、传感器之后的油道堵塞、轴承间隙过小、机油粘度过大、机油压力表或机油压力传感器损坏等。,新装配的发动机，若出现机油压力过高，应重点检查曲轴主轴承、连杆轴承、凸轮轴轴承的配合间隙。,如果点火开关打开但不起动发动机时，机油压力表指针不回位，应重点检查机油压力表和机油压力传感器。,42,2025/4/19 周六,机油消耗异常,现象：,机油平均消耗量超过,0.1,0.5mL/100km,。,原因分析：,外部泄漏、进入燃烧室被燃烧所致。,烧机油原因：活塞与气缸间密封不良、气门油封损坏。,诊断：,应先检查有无漏油。,进行急加速试验，排大量蓝烟，说明烧机油严重。,测气缸压力或观察曲轴箱窜气诊断气缸密封情况。,检查气门油封。,43,2025/4/19 周六,注意：,采用气压制动的汽车，空气压缩机磨损严重，也会导致机油消耗异常。松开贮气筒放污螺塞，如有大量油污排出，则说明空气压缩机磨损严重。,发动机曲轴箱通风装置不良，也会导致机油消耗异常。,44,2025/4/19 周六,机油变质,由于高温和氧化作用，即使正常情况下，机油也会变质，这种现象称为,“,老化,”,。老化的机油含有酸性化合物，不但使机油变黑、粘度下降，而且腐蚀机件。,现象：,不到换油周期，机油就出现老化（即变质），应查明原因予以排除。,原因：,一般是机油被污染、机油质量差、滤清器失效、机油温度过高等。,诊断：机油被污染通常是油底壳中有水或汽油进入，可通过沉淀和气味判断机油中是否有水或汽油。此外，曲轴箱通风不良，窜入曲轴箱的废气、可燃混合气也会污染机油。,45,2025/4/19 周六,谢谢大家！,46,2025/4/19 周六,
