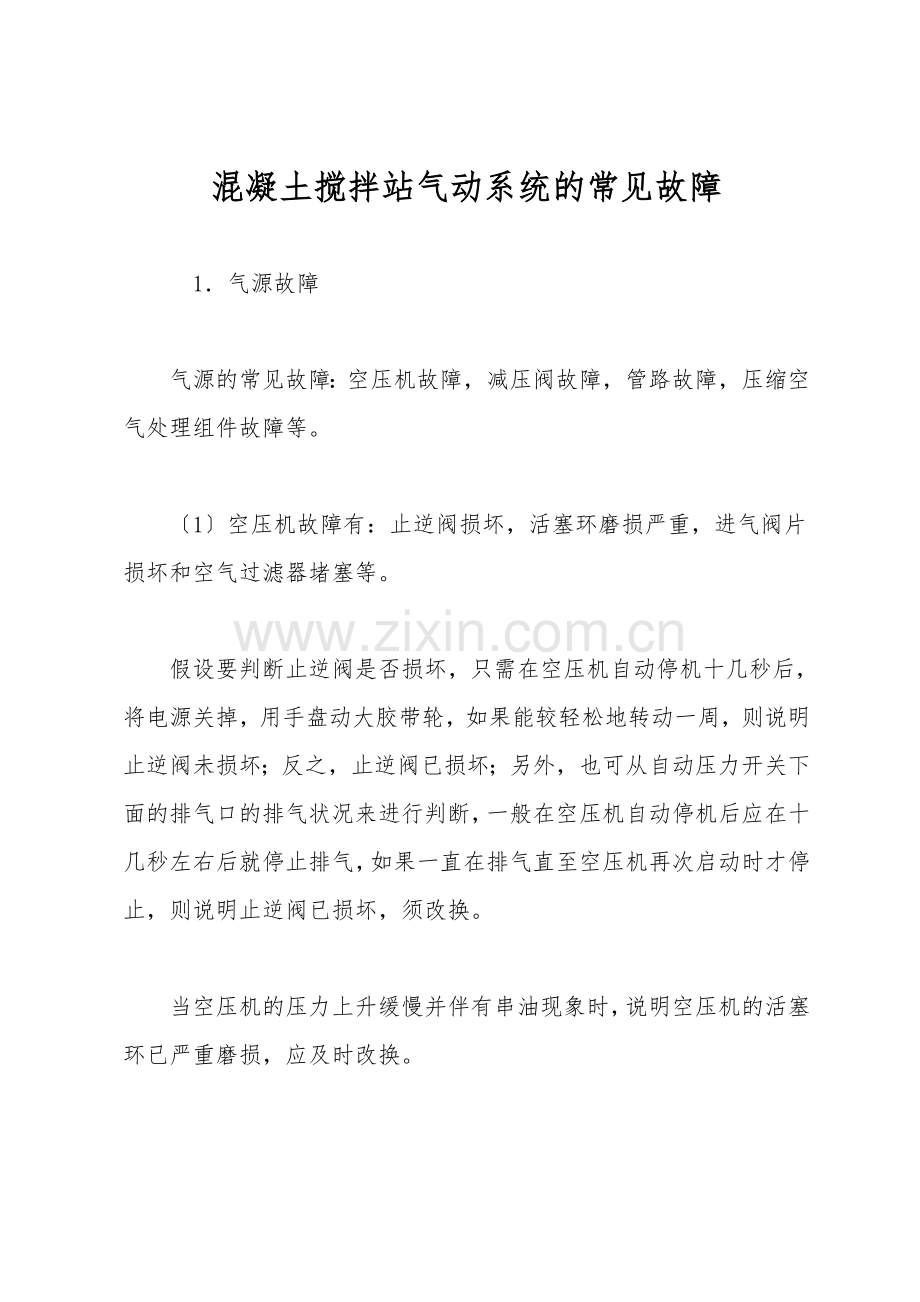

混凝土搅拌站气动系统的常见故障

1．气源故障

　　气源的常见故障：空压机故障，减压阀故障，管路故障，压缩空气处理组件故障等。

　　〔1〕空压机故障有：止逆阀损坏，活塞环磨损严重，进气阀片损坏和空气过滤器堵塞等。

　　假设要判断止逆阀是否损坏，只需在空压机自动停机十几秒后，将电源关掉，用手盘动大胶带轮，如果能较轻松地转动一周，则说明止逆阀未损坏；反之，止逆阀已损坏；另外，也可从自动压力开关下面的排气口的排气状况来进行判断，一般在空压机自动停机后应在十几秒左右后就停止排气，如果一直在排气直至空压机再次启动时才停止，则说明止逆阀已损坏，须改换。

　　当空压机的压力上升缓慢并伴有串油现象时，说明空压机的活塞环已严重磨损，应及时改换。

　　当进气阀片损坏或空气过滤器堵塞时，也会使空压机的压力上升缓慢〔但没有串油现象〕。检查时，可将手掌放至空气过滤器的进气口上，如果有热气向外顶，则说明进气阀处已损坏，须改换；如果吸力较小，一般是空气过滤器较脏所致，应清洗或改换过滤器。

　　〔2〕减压阀的故障有：压力调不高，或压力上升缓慢等。

　　压力调不高，往往是因调压弹簧断裂或膜片破裂而造成的，必须换新；压力上升缓慢，一般是因过滤网被堵塞引起的，应拆下清洗。

　　〔3〕管路故障有：管路接头处泄漏，软管破裂，冷凝水聚集等。

　　管路接头泄漏和软管破裂时可从声音上来判断漏气的部位，应及时修补或改换；假设管路中聚积有冷凝水时，应及时排掉，特点是在北方的冬季冷凝水易结冰而堵塞气路。

　　〔4〕压缩空气处理组件〔三联体〕的故障有：油水分开器故障，调压阀和油雾器故障。

　　油水分开器的故障中又分为，滤芯堵塞、破损，排污阀的运动部件动件不灵活等状况。工作中要常常清洗滤芯，除去排污器内的油污和杂质。

　　调压阀的故障与上述“〔2〕减压阀的故障〞相同。

　　油雾器的故障现象有：不滴油、油杯底部沉积有水分、油杯口的密封圈损坏等。当油雾器不滴油时，应检查进气口的气流量是否低于起雾流量，是否漏气，油量调节针阀是否堵塞等；如果油杯底部沉积了水分，应及时排除；当密封圈损坏时，应及时改换。

　　2．气动执行元件〔气缸〕故障

　　由于气缸装配不当和长期使用，气动执行元件〔气缸〕易发生内、外泄漏，输出力不够和动作不平稳，缓冲效果不良，活塞杆和缸盖损坏等故障现象。

　　〔1〕气缸出现内、外泄漏，一般是因活塞杆安装偏心，润滑油供应不够，密封圈和密封环磨损或损坏，气缸内有杂质及活塞杆有伤痕等造成的。所以，当气缸出现内、外泄漏时，应重新调整活塞杆的中心，以保证活塞杆与缸筒的同轴度；须常常检查油雾器工作是否可靠，以保证执行元件润滑优良；当密封圈和密封环出现磨损或损环时，须及时改换；假设气缸内存在杂质，应及时清除；活塞杆上有伤痕时，应换新。

　　〔2〕气缸的输出力不够和动作不平稳，一般是因活塞或活塞杆被卡住、润滑不良、供气量不够，或缸内有冷凝水和杂质等原因造成的。对此，应调整活塞杆的中心；检查油雾器的工作是否可靠；供气管路是否被堵塞。当气缸内存有冷凝水和杂质时，应及时清除。

　　〔3〕气缸的缓冲效果不良，一般是因缓冲密封圈磨损或调节螺钉损坏所致。此时，应改换密封圈和调节螺钉。

　　〔4〕气缸的活塞杆和缸盖损坏，一般是因活塞杆安装偏心或缓冲机构不起作用而造成的。对此，应调整活塞杆的中心位置；改换缓冲密封圈或调节螺钉。

　　3．换向阀故障

　　换向阀的故障有：阀不能换向或换向动作缓慢，气体泄漏，电磁先导阀有故障等。

　　〔1〕换向阀不能换向或换向动作缓慢，一般是因润滑不良、弹簧被卡住或损坏、油污或杂质卡住滑动部分等原因引起的。对此，应先检查油雾器的工作是否正常；润滑油的粘度是否合适。必要时，应改换润滑油，清洗换向阀的滑动部分，或改换弹簧和换向阀。

　　〔2〕换向阀经长时间使用后易出现阀芯密封圈磨损、阀杆和阀座损伤的现象，导致阀内气体泄漏，阀的动作缓慢或不能正常换向等故障。此时，应改换密封圈、阀杆和阀座，或将换向阀换新。

　　〔3〕假设电磁先导阀的进、排气孔被油泥等杂物堵塞，封闭不严，活动铁芯被卡死，电路有故障等，均可导致换向阀不能正常换向。对前3种状况应清洗先导阀及活动铁芯上的油泥和杂质。而电路故障一般又分为控制电路故障和电磁线圈故障两类。在检查电路故障前，应先将换向阀的手动旋钮转动几下，看换向阀在额定的气压下是否能正常换向，假设能正常换向，则是电路有故障。检查时，可用仪表测量电磁线圈的电压，看是否达到了额定电压，如果电压过低，应进一步检查控制电路中的电源和相关联的行程开关电路。如果在额定电压下换向阀不能正常换向，则应检查电磁线圈的接头〔插头〕是否松动或接触不实。方法是，拔下插头，测量线圈的阻值〔一般应在几百欧姆至几千欧姆之间〕，如果阻值太大或太小，说明电磁线圈已损坏，应改换。

　　4．气动辅助元件故障

　　气动输助元件的故障主要有：油雾器故障，自动排污器故障，消声器故障等。

　　〔1〕油雾器的故障有：调节针的调节量太小油路堵塞，管路漏气等都会使液态油滴不能雾化。对此，应及时处理堵塞和漏气的地方，调整滴油量，使其达到5滴/min左右。正常使用时，油杯内的油面要坚持在上、下限范围之内。对油杯底都沉积的水分，应及时排除。

　　〔2〕自动排污器内的油污和水份有时不能自动排除，特别是在冬季温度较低的状况下尤为严重。此时，应将其拆下并进行检查和清洗。

　　〔3〕当换向阀上装的消声器太脏或被堵塞时，也会影响换向阀的灵敏度和换向时间，故要常常清洗消声器。

　　5．机械故障

　　常见的机械故障有：由气缸带动的料门轴被卡死；由齿轮条式气缸带动的翻板碟阀被卡住，使之关合不到位或打不开。一般在水泥计量料斗上的放料口常会出现这样的问题，所以工作中应常常清除翻板碟阀内壁上的水泥结块。
