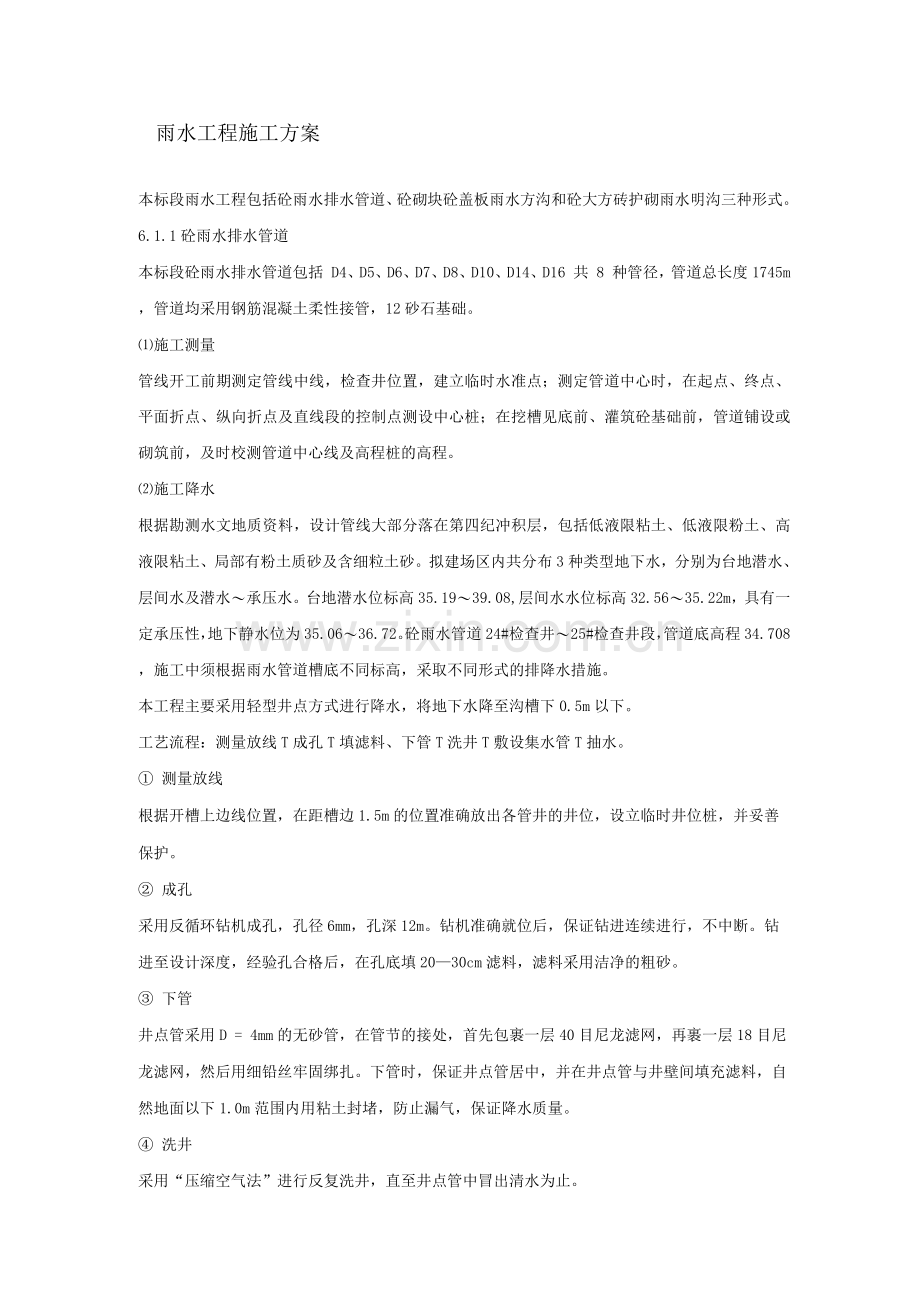

雨水工程施工方案
本标段雨水工程包括砼雨水排水管道、砼砌块砼盖板雨水方沟和砼大方砖护砌雨水明沟三种形式。
6.1.1砼雨水排水管道
本标段砼雨水排水管道包括 D4、D5、D6、D7、D8、D10、D14、D16 共 8 种管径，管道总长度1745m，管道均采用钢筋混凝土柔性接管，12砂石基础。
⑴施工测量
管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前，及时校测管道中心线及高程桩的高程。
⑵施工降水
根据勘测水文地质资料，设计管线大部分落在第四纪冲积层，包括低液限粘土、低液限粉土、高液限粘土、局部有粉土质砂及含细粒土砂。拟建场区内共分布3种类型地下水，分别为台地潜水、层间水及潜水〜承压水。台地潜水位标高35.19〜39.08,层间水水位标高32.56〜35.22m，具有一定承压性，地下静水位为35.06〜36.72。砼雨水管道24#检查井〜25#检查井段，管道底高程34.708，施工中须根据雨水管道槽底不同标高，采取不同形式的排降水措施。
本工程主要采用轻型井点方式进行降水，将地下水降至沟槽下0.5m以下。
工艺流程：测量放线T成孔T填滤料、下管T洗井T敷设集水管T抽水。
① 测量放线
根据开槽上边线位置，在距槽边1.5m的位置准确放出各管井的井位，设立临时井位桩，并妥善保护。
② 成孔
采用反循环钻机成孔，孔径6mm，孔深12m。钻机准确就位后，保证钻进连续进行，不中断。钻进至设计深度，经验孔合格后，在孔底填20—30cm滤料，滤料采用洁净的粗砂。
③ 下管
井点管采用D = 4mm的无砂管，在管节的接处，首先包裹一层40目尼龙滤网，再裹一层18目尼龙滤网，然后用细铅丝牢固绑扎。下管时，保证井点管居中，并在井点管与井壁间填充滤料，自然地面以下1.0m范围内用粘土封堵，防止漏气，保证降水质量。
④ 洗井
采用“压缩空气法”进行反复洗井，直至井点管中冒出清水为止。

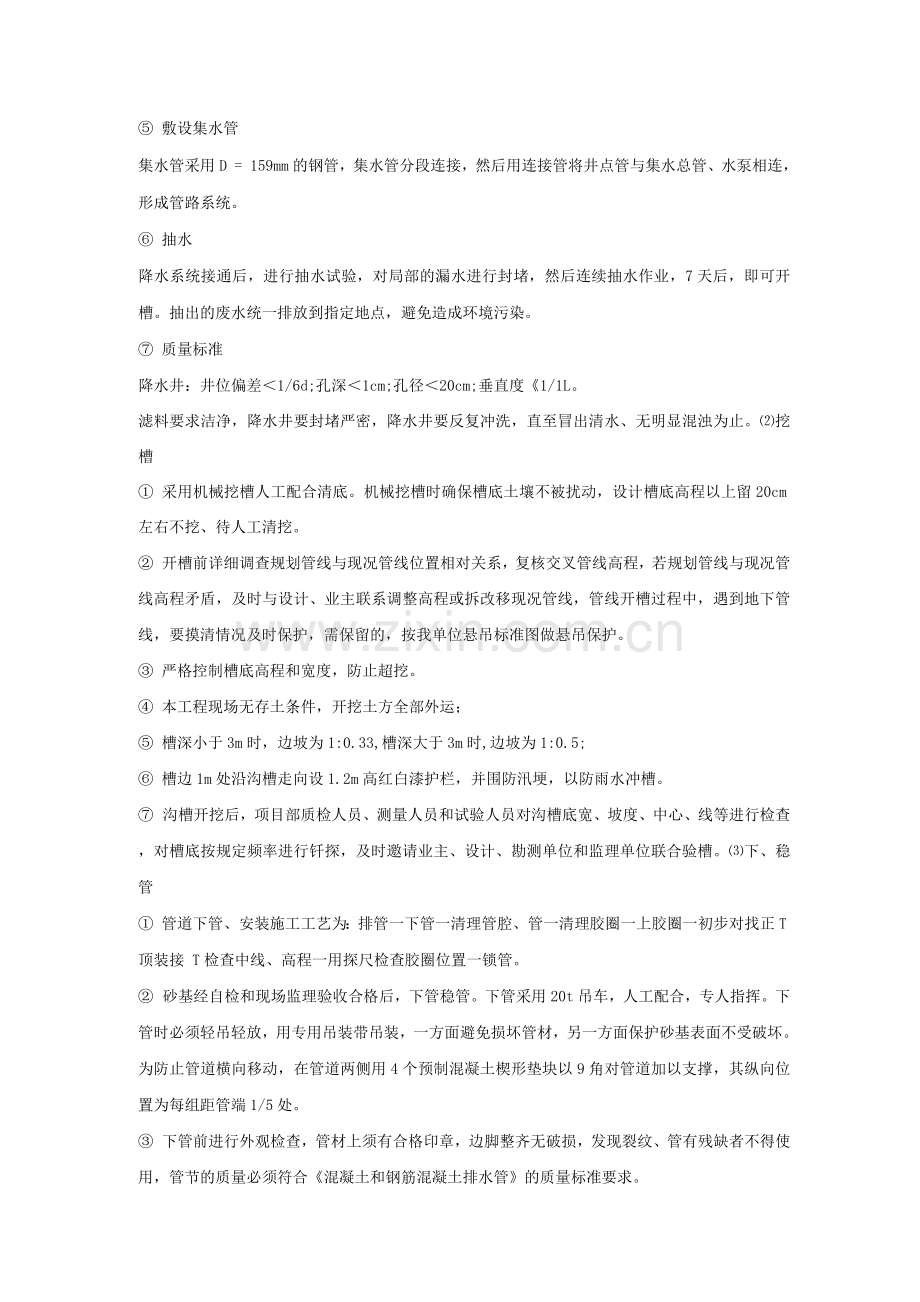

⑤ 敷设集水管
集水管采用D = 159mm的钢管，集水管分段连接，然后用连接管将井点管与集水总管、水泵相连，形成管路系统。
⑥ 抽水
降水系统接通后，进行抽水试验，对局部的漏水进行封堵，然后连续抽水作业，7天后，即可开槽。抽出的废水统一排放到指定地点，避免造成环境污染。
⑦ 质量标准
降水井：井位偏差＜1/6d;孔深＜1cm;孔径＜20cm;垂直度《1/1L。
滤料要求洁净，降水井要封堵严密，降水井要反复冲洗，直至冒出清水、无明显混浊为止。⑵挖槽
① 采用机械挖槽人工配合清底。机械挖槽时确保槽底土壤不被扰动，设计槽底高程以上留20cm左右不挖、待人工清挖。
② 开槽前详细调查规划管线与现况管线位置相对关系，复核交叉管线高程，若规划管线与现况管线高程矛盾，及时与设计、业主联系调整高程或拆改移现况管线，管线开槽过程中，遇到地下管线，要摸清情况及时保护，需保留的，按我单位悬吊标准图做悬吊保护。
③ 严格控制槽底高程和宽度，防止超挖。
④ 本工程现场无存土条件，开挖土方全部外运；
⑤ 槽深小于3m时，边坡为1:0.33,槽深大于3m时,边坡为1:0.5;
⑥ 槽边1m处沿沟槽走向设1.2m高红白漆护栏，并围防汛埂，以防雨水冲槽。
⑦ 沟槽开挖后，项目部质检人员、测量人员和试验人员对沟槽底宽、坡度、中心、线等进行检查，对槽底按规定频率进行钎探，及时邀请业主、设计、勘测单位和监理单位联合验槽。⑶下、稳管
① 管道下管、安装施工工艺为：排管一下管一清理管腔、管一清理胶圈一上胶圈一初步对找正T顶装接 T检查中线、高程一用探尺检查胶圈位置一锁管。
② 砂基经自检和现场监理验收合格后，下管稳管。下管采用20t吊车，人工配合，专人指挥。下管时必须轻吊轻放，用专用吊装带吊装，一方面避免损坏管材，另一方面保护砂基表面不受破坏。为防止管道横向移动，在管道两侧用4个预制混凝土楔形垫块以9角对管道加以支撑，其纵向位置为每组距管端1/5处。
③ 下管前进行外观检查，管材上须有合格印章，边脚整齐无破损，发现裂纹、管有残缺者不得使用，管节的质量必须符合《混凝土和钢筋混凝土排水管》的质量标准要求。
④ 下管时使管节承迎向水流方向，钢筋砼管进井严禁采用承进井，管道与井相接时，采用长度不大于半管长度的管节与井室相接。
⑷稳管接
① 接的主要工具为：三脚架、20吨吊车、手拉葫芦（5t）、毛刷、钢丝绳和润滑剂（洗涤灵溶液）。
② 接时，首先将承和插清理干净，去除水泥渣等毛刺，然后在插上安装专用橡胶圈，橡胶圈必须到位，安好后的橡胶圈不得出现卷曲现象；橡胶圈在使用前逐个进行检查，对于有破损、气泡、割裂、飞边等现象的必须剔除。
③ 在插和承上均匀涂刷润滑剂（洗涤灵溶液），使管光滑便于滑进。
④ 对管时，采用边线法和中线法两种方法控制管道中心线及管内底高程。
⑥ 将两端管材用钢丝绳套紧，连接手拉葫芦，用手拉葫芦将插拉进承，与此同时，用三脚架（或吊车）将管部分适当吊起，以减少管身与管基的摩阻力。在插拉进承的过程中，必须保证插管与承管同心，保证管四周均匀拉进，橡胶圈顺利挤进，不得出现麻花、鼓包现象。
⑦ 下管由人工配合机械下管。平管材管要进行凿毛，宽度不小于抹带宽度。
⑧ 稳管前将管子内外清扫干净，稳管时根据高程线认真掌握高程。调整管子高程时，所垫石子石块必须稳固。
⑸检查井施工
检查井井室底板采用C15混凝土，井室采用240厚MU10小型砼砌块，Mb水泥砂浆砌筑，管径或管沟＞ 15时采用①8砼预制砌块井筒，否则采用①7图一砼预制砌块井筒，踏步采用经过热处理的球墨铸铁踏步或塑钢踏步，具体应用施工时根据管理单位要求而定。
① 砌筑排水检查井时，对接入的支管随砌随安，管伸入井内3cm。
② 严格控制井室的几何尺寸在允许偏差之内，流槽直顺、圆滑。井室内的踏步，安装前刷防锈漆，在砌砖时用砂浆埋固，随砌随安，不得事后凿洞补装，并及时检查踏步的上下，左右间距及外露尺寸，保证位置准确无误。
③ 砌圆井时随时掌握直径尺寸，收时每次收进尺寸，三面收的最大可收进4-5cm，不得出现通缝。
④ 砌块勾缝砂浆塞入灰缝中，压实拉平，深浅一致，横竖缝交接处应平整。
凹缝比墙面凹入3-4mm，勾完一段应及时将墙面清扫干净，灰缝不应有搭茬、毛刺、舌头灰等现象。
⑹管道回填施工
沟槽回填质量是市政工程施工质量控制的重点之一，业主为此专门下发了指导管道回填的技术文件：《城市道路工程各类地下管线回填技术标准》，在本工程的管道回填中，我单位将严格按照本规定，结合本项目实际，编制专项管线回填技术方案，报监理审批后，指导回填作业，确保回填质量和路基质量。
在业主下发的指导性文件的基础上，结合本工程的特点，制定以下管道回填质量保证措施。
① 一般控制措施：
沟槽的回填，严格执行《城市道路工程各类地下管线回填技术标准》，先填实管侧三角部分，再同时填管道两侧，然后回填至管顶以上0.5m处（未经检查的接要留出）。如沟内有积水，必须全部排尽后，再行回填。
道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块、垃圾等杂物。
距离管顶0.5m以上的回填土内允许有少量直径不大于0.1m的石块。
填土分层夯实或碾压，每层虚厚不大于0.2m，管道两侧及管顶以上0.5m内的填土必须采用小型机械夯实，当填土超出管顶0.5m时，小型压路机碾压，每层松土厚度不大于0.3m。
在管道回填过程中保护管道本身的安全，回填时管道两侧对称进行，高差不超过30 cm，保证管道不发生位移或损伤。
分段回填时，相邻段的接茬留台阶，每层台
阶宽度《厚度2倍。
回填密实度标准（见图）
A、胸腔（I区）＞95% （轻型击实）。
B、管顶以上50 cm范围内（II区）＞87% （轻
型击实）
C、管顶以上50 cm至路床（III区）按路床以下深度划分回填密度，执行《市政工程质量检验评定标准》（DBJ01-11-95 ）重型击实标准。
② 路基范围内的管线回填措施
位于道路进出位置的管线沟槽，采用素土回填，槽壁开挖台阶后分层回填，在管顶以上60--1cm 用 9%灰土回填 40cm。
③ 道路路面范围内检查井周围的回填
检查井周围1cm范围内，在路面结构层以内部分采用二灰砂砾掺5%水泥回填。路面结构层以下至槽底采用9%灰土回填。
④ 道路范围内雨水支管和雨水的回填
雨水支管采用二灰砂砾掺水泥或全部采用C10混凝土回填，高度与二灰砂砾顶面相平。
雨水周围采用C10混凝土回填。
⑤ 回填质控工作的其它要求：
基槽清理完毕后，报监理工程师验收，严禁擅自回填。
回填作业现场配置质控试验人员，随时检验，层层报验，监理验收合格后，方可进行下一层回填作业。
6.1.2砼砌块砼盖板雨水方沟
本标段砼砌块砼盖板雨水方沟包括20 x 12砼盖板方沟50m，20 x 14砼盖板方沟373m，22 x 14 砼盖板方沟 680m，24 x 16 砼盖板方沟 639m，2-20 x 12 砼盖板方沟24m。砼砌块砼盖板雨水方沟底板采用钢筋混凝土，侧墙采用小型砼预制块砌筑，砌块强度MU10，Mb水泥砂浆砌筑，盖板采用钢筋混凝土盖板，采用①8砼预制砌块井筒，检查井井圈及井盖采用“五防”重型球墨铸铁井盖。
⑴沟槽开挖
砼砌块砼盖板雨水方沟局部沟槽较深，先进行降水，开槽后，邀请设计人员、业主、管理单位、监理单位和勘察部门联合验槽，根据验槽结果对沟槽基底进行处理。
⑵垫层、底板
沟槽经管理单位和监理单位验收合格后，采用10 x10cm方木支模，浇注C10砼垫层，保温养护，然后，绑扎底板钢筋，采用钢模板支模，浇注底板C25砼底板。
⑶侧墙砌筑
侧墙砌筑：侧墙采用小型砼预制块砌筑，砼预制块由业主、管理单位和监理单位认可的厂家集中加工，砌筑侧墙时，先将混凝土底板与墙体接触面进行剔凿和清扫，并用水冲洗干净。根据图纸墙体尺寸，在底板顶面上用墨线弹出墙体轴线和宽度线，待底板混凝土强度达到1.2N/mm2后进行墙体砌筑；墙体砌筑上下错缝，内外搭接，严禁有竖向通缝，砌筑采用五顺一丁砌法，最下和最上一层采用丁砖砌筑。砌筑时根据墙厚采用单面挂线或双面挂线，墙高超过1.2m时，立好皮数杆，控制好灰缝和各部位标高。
⑷砂浆抹面
墙体抹面：侧墙水泥砂浆分两道抹成，第一道砂浆抹成后，用杠尺刮平，并用木抹子搓平，然后用铁抹子分两遍压实赶光。
⑸盖板安装
钢筋混凝土盖板由业主、管理单位和监理工程师认可的厂家集中加工预制，进场时质检员检查盖板外观质量、出厂合格证及相应钢筋、混凝土原材料检验试验资料，符合设计规定方可使用。盖板安装前，将墙顶清扫干净，洒水润湿，抹找平砂浆，并放好安装位置线，再铺砂浆采用吊车安装盖板。盖板就位后相邻板底错台不许大于10mm，盖板端部压墙长度允许偏差为10mm，板缝及板端的三角灰采用水泥砂浆填抹密实。
6.1.3砼大方砖护砌雨水明沟
本标段京承高速路西侧雨水方沟现况过路涵排入现况明渠，由于现况明渠断面不够，本次施工须对现况明渠进行翻建和疏挖，明渠疏挖长度450m，然后采用混凝土方砖衬砌。
⑴沟槽开挖方式与砼盖板方沟相同，沟槽开挖后，邀请业主、管理单位、勘测单位、设计单位和建立单位验槽，验槽合格后，边坡必须修理平整、密实，边坡坡度经监理工程师检查合格后铺筑25cm厚砂砾垫层，采用平板夯或小型压路机碾压密实，密实度达到93%以上；⑵挂线铺砌混凝土大方砖，水泥砼预制块砖铺设由下向上施工，施工中在保证坡率的同时，整平、夯实边坡，保证边坡干燥密实；
⑶施工中要经常检查平整度，各种缝线对齐，宏观面平整、顺直、美观，各个砖下必须落实不得有悬空现象。
⑷砼大方砖、坡脚砖和坡顶砖均由业主、管理单位和监理单位认可的厂家集中预制。
⑸砼大方砖采用7.5号砂浆勾缝。
