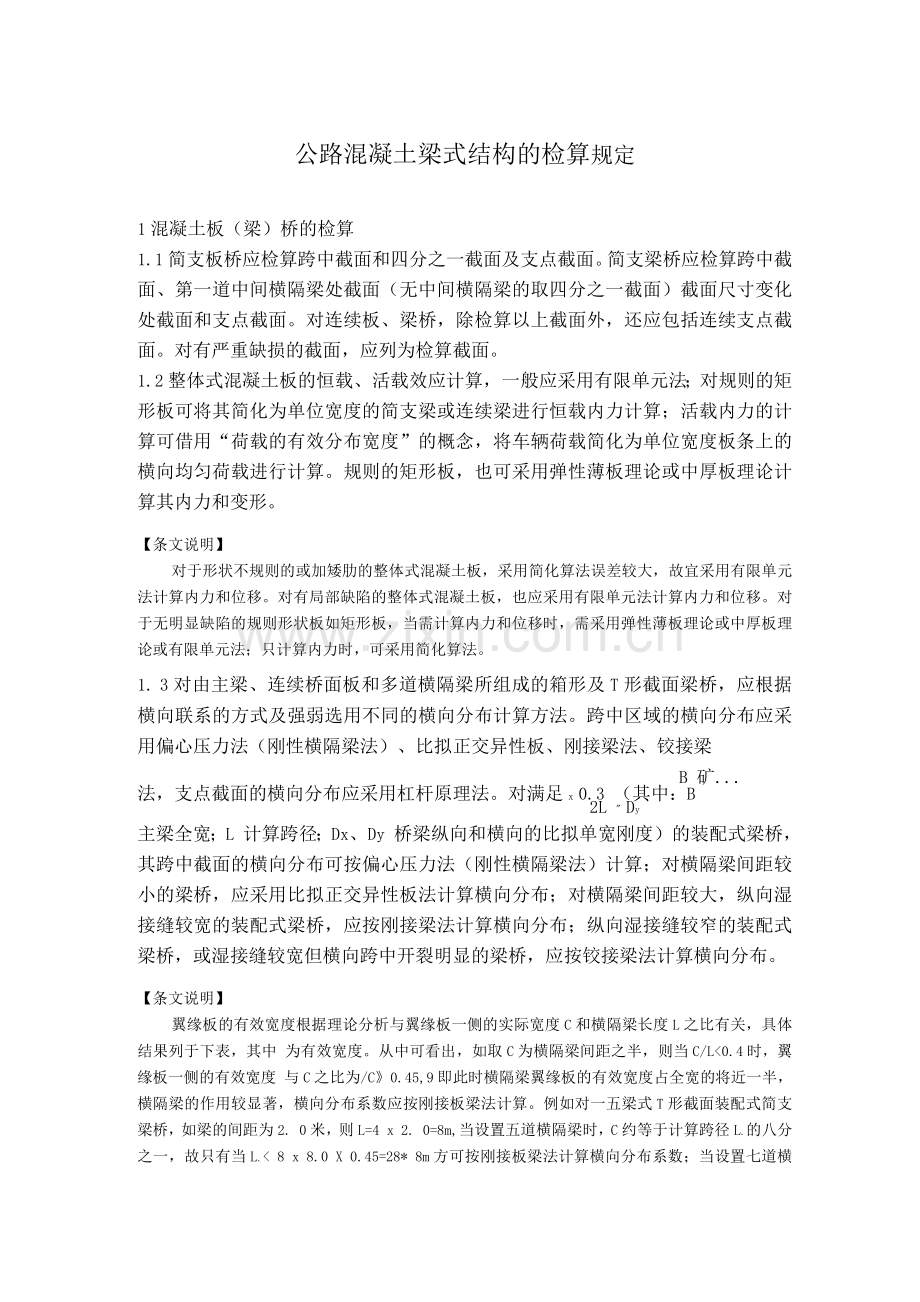

公路混凝土梁式结构的检算规定
1混凝土板（梁）桥的检算
1.1简支板桥应检算跨中截面和四分之一截面及支点截面。简支梁桥应检算跨中截面、第一道中间横隔梁处截面（无中间横隔梁的取四分之一截面）截面尺寸变化处截面和支点截面。对连续板、梁桥，除检算以上截面外，还应包括连续支点截面。对有严重缺损的截面，应列为检算截面。
1.2整体式混凝土板的恒载、活载效应计算，一般应采用有限单元法；对规则的矩形板可将其简化为单位宽度的简支梁或连续梁进行恒载内力计算；活载内力的计算可借用“荷载的有效分布宽度”的概念，将车辆荷载简化为单位宽度板条上的横向均匀荷载进行计算。规则的矩形板，也可采用弹性薄板理论或中厚板理论计算其内力和变形。
【条文说明】
对于形状不规则的或加矮肋的整体式混凝土板，采用简化算法误差较大，故宜采用有限单元法计算内力和位移。对有局部缺陷的整体式混凝土板，也应采用有限单元法计算内力和位移。对于无明显缺陷的规则形状板如矩形板，当需计算内力和位移时，需采用弹性薄板理论或中厚板理论或有限单元法；只计算内力时，可采用简化算法。
1. 3对由主梁、连续桥面板和多道横隔梁所组成的箱形及T形截面梁桥，应根据横向联系的方式及强弱选用不同的横向分布计算方法。跨中区域的横向分布应采用偏心压力法（刚性横隔梁法）、比拟正交异性板、刚接梁法、铰接梁
B 矿...
法，支点截面的横向分布应采用杠杆原理法。对满足x 0.3 （其中：B
2L " Dy
主梁全宽；L 计算跨径；Dx、Dy 桥梁纵向和横向的比拟单宽刚度）的装配式梁桥，其跨中截面的横向分布可按偏心压力法（刚性横隔梁法）计算；对横隔梁间距较小的梁桥，应采用比拟正交异性板法计算横向分布；对横隔梁间距较大，纵向湿接缝较宽的装配式梁桥，应按刚接梁法计算横向分布；纵向湿接缝较窄的装配式梁桥，或湿接缝较宽但横向跨中开裂明显的梁桥，应按铰接梁法计算横向分布。
【条文说明】
翼缘板的有效宽度根据理论分析与翼缘板一侧的实际宽度C和横隔梁长度L之比有关，具体结果列于下表，其中 为有效宽度。从中可看出，如取C为横隔梁间距之半，则当C/L<0.4时，翼缘板一侧的有效宽度 与C之比为/C》0.45,9即此时横隔梁翼缘板的有效宽度占全宽的将近一半，横隔梁的作用较显著，横向分布系数应按刚接板梁法计算。例如对一五梁式T形截面装配式简支梁桥，如梁的间距为2. 0米，则L=4 x 2. 0=8m,当设置五道横隔梁时，C约等于计算跨径L.的八分之一，故只有当L.< 8 x 8.0 X 0.45=28* 8m方可按刚接板梁法计算横向分布系数；当设置七道横隔梁法，只有当Lj< 12 x 8.0 x 0.45=43.20才能按刚接梁法计算横向分布系数。也就是横隔梁间距与横隔梁长度之比小于等于0. 9时，可按刚接梁法计算横向分布系数。
C/L
0. 05
0. 10
0. 15
0. 20
0. 25
0. 30
0. 35
0. 40
0. 45
0. 50
/C
0. 983
0. 936
0. 867
0. 789
0. 710
0. 635
0. 568
0. 509
0. 459
0. 416

行车道板可视为弹性固结在主梁之上的多跨连续板，其内力计算常采用近似方法进行一一对于弯矩先算出跨度相同的简支板的跨中弯矩M °，然后再根据行车道板厚度t与主梁梁肋高度h的比值加以修正。通常情况下，主梁的肋高h比行车道板厚度t大的多（至少满足L/h<1/4的条件），此时取：
跨中弯矩：M中=+0. 5M°
支点弯矩：M支=-0.7M°
施工时，相邻两梁常通过现浇湿接缝相接，但新旧混凝土结合处的强度不易得到保证，常易开裂，且承载力较低，故可认为当现浇湿接缝较窄，则两相邻翼缘板结合强度较低，使用时不能保证刚性连接而易成为铰接；反之，当湿接缝较宽时，新旧混凝土结合处所受的弯矩较小，不足以使其开裂而降低刚性。故可人为的取跨中弯矩之一半作为分界，由此确定湿接缝宽度的分界点。由三角形的相似关系有：
0.5L0.5L 0.5b
1.2M（0.7 0.5 0.5）M
oo
则：b=0. 375L，即当湿接缝宽度大于0.375倍主梁间距时，可按刚接梁法计算横向分布。
1.4装配式空心板桥，跨中横向分布按铰接板法计算，支点横向分布系数按杠杆原理法计算。
1.5计算弯矩及跨中区域的剪力，全跨均可采用跨中截面横向分布系数；计算梁端附近剪力时，端支点至第一道中间横隔梁（无中间横隔梁或仅有跨中横隔梁时取四分点）之间横向分布系数取支点截面的横向分布系数线性过渡到跨中截面横向分布系数，其他截面均取跨中截面的横向分布系数。
1.6不对称的护栏、人行道及铺装等外加重力应在横向分布影响线上布载计算。
【条文说明】
对于预制装配式的混凝土板、梁桥，预制板、梁的自重由各块板、梁承受，横向湿接缝的恒截按相邻板、梁平均分摊，对于对称的护栏及人行道重力可按各板、梁平均分摊计算，准确计算时应在横向分布影响线上布截计算，不对称护栏、人行道及铺装等外加重力应在横向分布影响线上的布截计算。
1. 7平面弯桥一般可采用数值计算方法进行受力变形分析。对等截面扇形平面弯桥，可选择曲梁受力模式，采用纯扭转或约束扭转理论计算，横截面内力分析采用横向分布理论。
【条文说明】
数值计算方法，如有限元、有限条法等，单元形式主要有梁单元、板单元等。目前计算较多采用梁格法，梁格单元可以采用直梁单元或曲梁单元，该方法计算工作量较小，也能较准确地模拟实际结构，且计算结果为截面内力，比较适合于目前的截面承载力设计与复核。采用板单元或有限单元方法可以较准确地模拟结构的受力行为，但是计算工作量大，且计算结果大多为应力，比较适合于结构的研究分析。
弯桥曲梁模型分析方法具有十分概念清晰，计算简单，与直线桥的分析方法类似等特点，但是该方法对于变截面、变半径弯桥的分析较为困难，且弯桥横向分布理论还有很大的局限性。
1. 8斜度大于15的预制装配式斜板、斜梁桥，应按斜交桥理论计算荷载效应。斜度大于15的整体现浇斜板、斜梁桥，应按弹性薄板理论或中厚板理论或尼尔森近似计算法来计算恒载效应，活载效应计算可以利用斜板的内力影响系数或数值计算的方法或近似计算方法。
【条文说明】
斜交角大小直接关系到斜桥的受力情况，其越大斜桥的特点越明显。经过分析研究，我国《公路桥梁设计通用规范》（JTJ021-89）规定当斜交角小于15时，可以忽略斜交的影响，取板的斜长为计算跨径，按正桥进行计算。预制装配式斜板、斜梁桥，一期恒载一般可由各板、梁自身承受，二期恒载可与活载一样采用《横向铰接斜梁（板）桥的实用计算法》一书的“实用计算方法”计算，或其他方法如G-M修正法，斜梁格法等。整体式斜板桥的恒载内力可以采用数值方法或尼尔森（Nielsen）近似计算的方法；活载内力计算可以用影响面加载的方法进行，但是，由于规范规定的车列轴重布置的复杂性，对斜桥进行影响面加载是比较困难的。目前常见的做法是：通过模型试验或有限元计的分析，寻找的关键截面上斜板与正板内力差别的规律，求出有关斜交角的修正系数，然后把按正板计算的内力乘以修正系数得到斜桥的内力。《公路桥涵设计手册梁桥》（上册）中提供了这一方法的计算步骤及各级活载下随斜角的修正系数，可供参考。
2组合梁桥的检算
2. 1组合梁桥结合面结合可靠，跨中荷载横向分布系数按1中的相关条文计算。
【条文说明】
组合梁结合面上连接是否可靠，是决定它能否整体受力变形的关键，当结合面上连接可靠（结合面处混凝土未开裂，混凝土强度足够，未发现错动的迹象），则可以认为组合梁整体性好，其横向分布同整体截面一样。若发现结合面上有影响整体受力的混凝土开裂，相对错动或剪力键失效，则后浇筑的混凝土层可认为是支撑在预制构件上的连续梁（板），其横向分布偏安全地按杠杆原理法计算。
2.2结合面结合可靠的组合梁桥，应进行两个节段的承载力检算，检算内容与《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ 02-85 ）8. 1条中相同。
【条文说明】
由于结合面结合可靠，符合组合梁桥的基本假定，故其检算内容与设计规范应相同，但应注意荷载可能与设计荷载有时不同。
2. 3结合面结合不完全可靠的组合梁桥，可近似按下式计算其受抗弯承载力：
M M % M M(2)
P n com P
式中：M 预制构件的抗弯承载力设计值；
p
M完全抗剪连接组合梁的抗弯承载力设计值；
com
n 在剪跨区实际设置的栓钉总数；
1
n按安全抗剪连接计算得出的剪跨区栓钉总数。
3混凝土箱梁结构的检算
3. 1对箱壁较厚或沿梁纵向设有足够数量横隔板的箱梁，只需考虑纵向弯曲应力和刚性扭转应力；对少设或不设横隔板的宽箱薄壁梁，还应计算畸变应力和横向弯曲应力。
【条文说明】
在预应力混凝土桥梁中，跨度越大，恒载占总荷的比值越大。因此，一般说在箱梁内对称挠曲的纵向弯曲应力是主要的，而偏心荷载引起的扭转应力是次要的。如果箱壁较厚并沿梁的纵向布置一定数量横隔板而限制箱梁的扭转变形，则畸变应力也不大。横向弯曲应力状态下，特别对箱厚度较薄的情况，验算桥面板(箱梁顶板)与腹板、底板的构造配筋是需要注意的。
3.2箱梁的局部如0#块、锚下、支座处存在明显的损伤，则应进行局部强度、稳定性检算，并应考虑梁的施工方法、加载程序及不同龄期混凝土收缩缩、徐变对受力的影响。
3. 3箱梁的剪力滞可采用解析法、半解析法、数值方法及翼缘有效宽度法计算。翼缘有效宽度可采用《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85)第4. 2.条进行计算。
【条文说明】
剪力滞效应在桥梁结构中的影响不容忽视，特别是近年来宽翼缘箱梁的应用相当广泛，已经成为影响设计的重要因素。解析法基本局限于简单的梁截面及结构型式，对于较复杂的截面和结构形式，其作用受到限制。各种数值方法虽能适应各类复杂结构模式，但费工费时，采用其中某种数值方法计算时，应同时采用另一种数值方法或解析法校核。对一般的结构，可采用《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ 023-85)中的翼缘有效宽度法计算。
