井下敷设高压电缆措施.doc

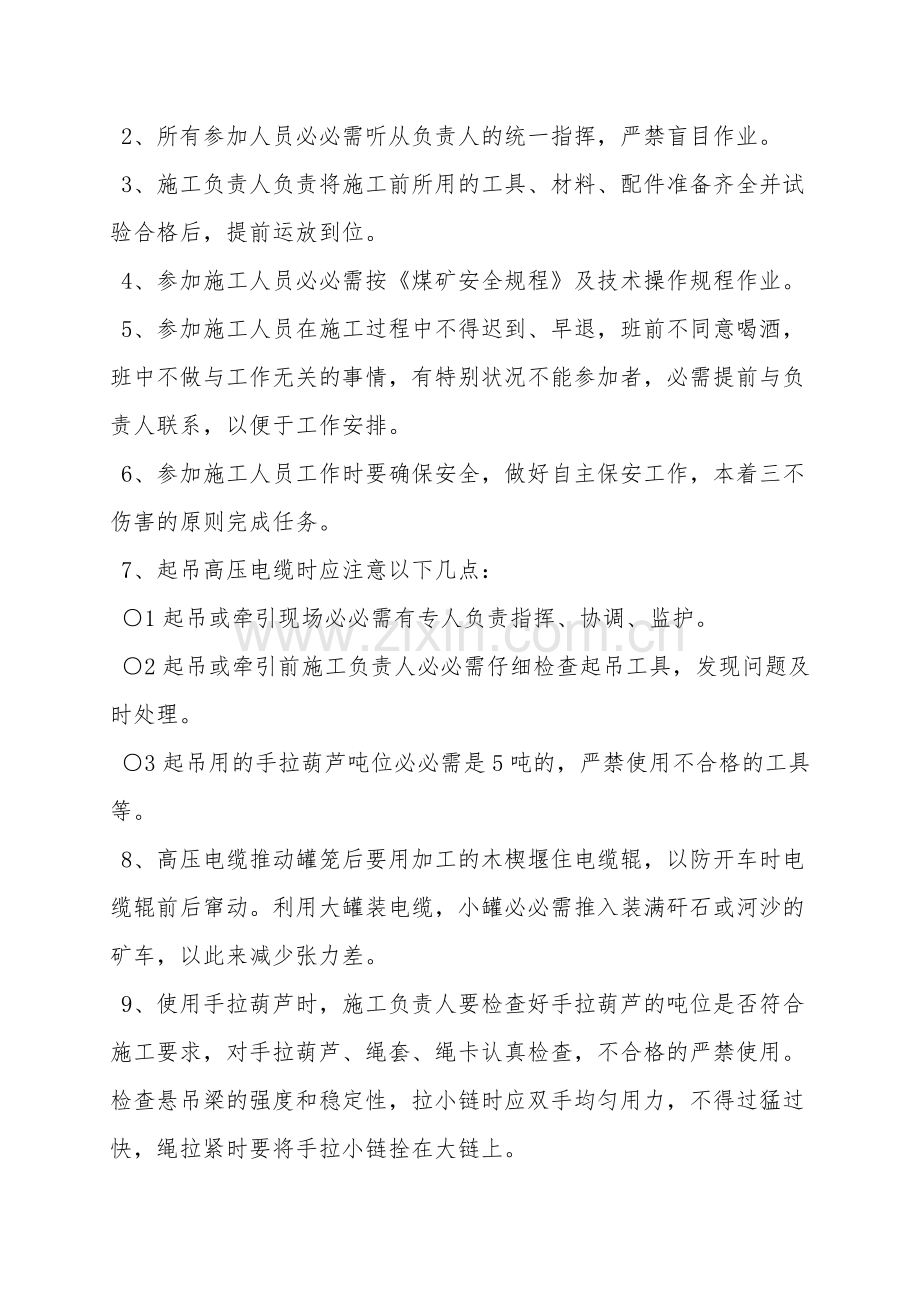

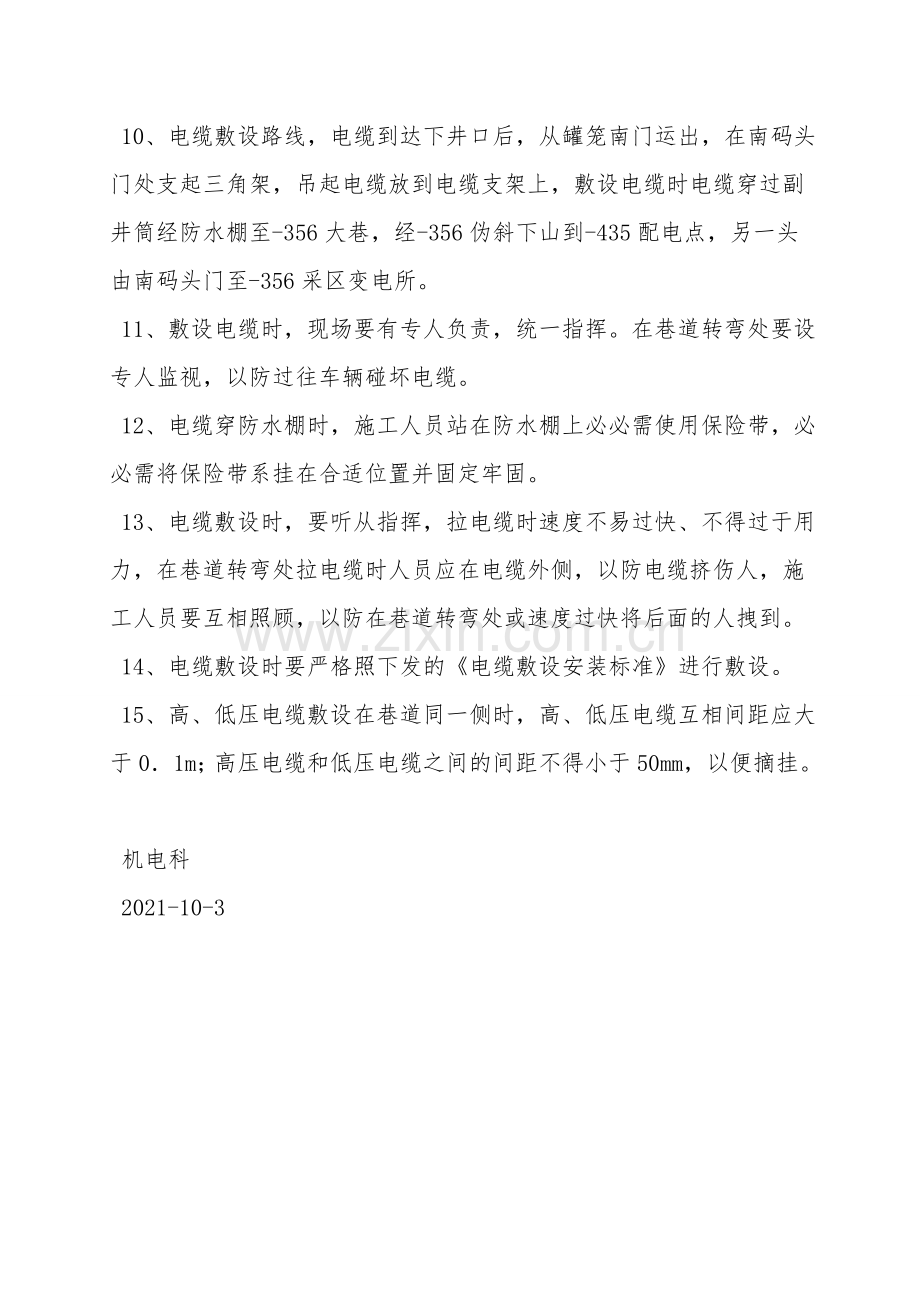

井下敷设高压电缆措施 一、工程概述 依据生产的必需要和供电必需求现在-435水平安装一部移动变电站，必需从-356采区变电所2#移动变电站敷设一路高压电缆到-435水平新安装的移动变电站。为了确保敷设高压电缆能够安全、优质、高效、顺利的完成，特编写本施工安全技术措施。 二、施工准备 1、编制本施工安全技术措施，并进行措施审批。 2、施工前组织施工人员熟悉工作环境、质量标准及本措施。 3、施工人员施工前准备好所用的工具。 三、施工顺序 将高压电缆盘至小电缆辊盘点检查所有工具运送至井口下井副井南门支三角架吊起电缆放到支架上电缆一头放至-435另一头放至-356变电所 四、劳作组织及工期安排 1、劳作组织：机电科井下机修班、电修班、加工班和工区机电人员 2、工期安排：2021年10月4日 时至10月4日 时 3、施工时分三小组，各班班长为小组组长，负责施工时本小组安全工作。 五、安全注意事项 1、所有参加人员必必需学习本规程，未落实本规程者，严禁参加施工。 2、所有参加人员必必需听从负责人的统一指挥，严禁盲目作业。 3、施工负责人负责将施工前所用的工具、材料、配件准备齐全并试验合格后，提前运放到位。 4、参加施工人员必必需按煤矿安全规程及技术操作规程作业。 5、参加施工人员在施工过程中不得迟到、早退，班前不同意喝酒，班中不做与工作无关的事情，有特别状况不能参加者，必需提前与负责人联系，以便于工作安排。 6、参加施工人员工作时要确保安全，做好自主保安工作，本着三不伤害的原则完成任务。 7、起吊高压电缆时应注意以下几点： 1起吊或牵引现场必必需有专人负责指挥、协调、监护。 2起吊或牵引前施工负责人必必需仔细检查起吊工具，发现问题及时处理。 3起吊用的手拉葫芦吨位必必需是5吨的，严禁使用不合格的工具等。 8、高压电缆推动罐笼后要用加工的木楔堰住电缆辊，以防开车时电缆辊前后窜动。利用大罐装电缆，小罐必必需推入装满矸石或河沙的矿车，以此来减少张力差。 9、使用手拉葫芦时，施工负责人要检查好手拉葫芦的吨位是否符合施工要求，对手拉葫芦、绳套、绳卡认真检查，不合格的严禁使用。检查悬吊梁的强度和稳定性，拉小链时应双手均匀用力，不得过猛过快，绳拉紧时要将手拉小链拴在大链上。 10、电缆敷设路线，电缆到达下井口后，从罐笼南门运出，在南码头门处支起三角架，吊起电缆放到电缆支架上，敷设电缆时电缆穿过副井筒经防水棚至-356大巷，经-356伪斜下山到-435配电点，另一头由南码头门至-356采区变电所。 11、敷设电缆时，现场要有专人负责，统一指挥。在巷道转弯处要设专人监视，以防过往车辆碰坏电缆。 12、电缆穿防水棚时，施工人员站在防水棚上必必需使用保险带，必必需将保险带系挂在合适位置并固定牢固。 13、电缆敷设时，要听从指挥，拉电缆时速度不易过快、不得过于用力，在巷道转弯处拉电缆时人员应在电缆外侧，以防电缆挤伤人，施工人员要互相照顾，以防在巷道转弯处或速度过快将后面的人拽到。 14、电缆敷设时要严格照下发的电缆敷设安装标准进行敷设。 15、高、低压电缆敷设在巷道同一侧时，高、低压电缆互相间距应大于01m；高压电缆和低压电缆之间的间距不得小于50mm，以便摘挂。 机电科 2021-10-3
